توضیحات

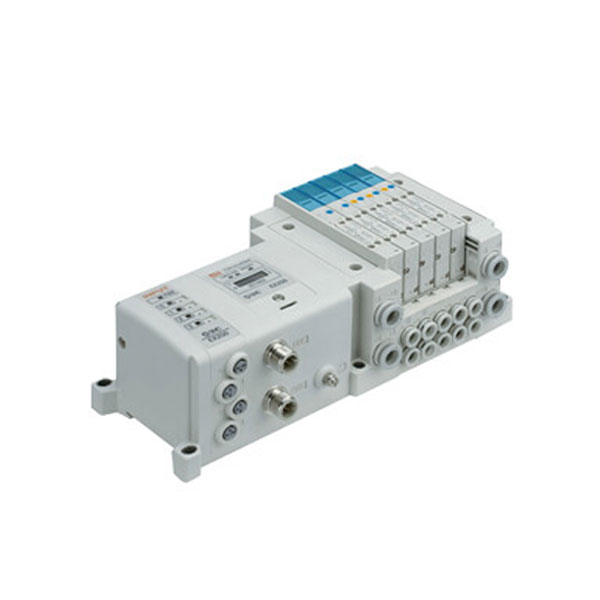

منیفولد پنوماتیک SMC مدل SS5Y3-10S سری SY3000 دارای پورت EX250
_________________________________________________________________________________________________________________________
ویژگیهای اصلی
🟠 سری SY3000 مناسب برای نصب شیرهای پنوماتیکی سری SY3000
🟠 مجهز به SI Unit برای ارتباط شیرها با سیستم انتقال سریال EX250
🟠 دارای Input Block در ساختار منیفولد
🟠 قابلیت نصب روی DIN Rail و همچنین دارای سوراخهای نصب M4
🟠 مجهز به One-touch Fitting برای اتصال سریع لولههای پنوماتیکی
🟠 امکان استفاده از External Pilot در پیکربندیهای مربوطه
________________________________________________________________________________________________________________________
مشخصات فنی اصلی
برند : SMC
سری : SY3000
مدل : SS5Y3-10S
نوع پورت : Side Ported
سیستم ارتباطی : EX250 Serial Transmission
نصب شیر : Plug-in
گام بین ایستگاهها : 10.5 mm
پورتهای پنوماتیک : One-touch Fitting
پورت 1(P) و 3/5(E) : تیوب Ø8 یا Ø5/16″
پورتهای 4(A) و 2(B) : بسته به کانفیگ Ø2، Ø3.2، Ø4 یا Ø6
کاربرد : اتصال چند شیر SY3000 به سیستم EX250
اگر در حال بررسی شیرهای برقی پنوماتیک برند SMS هستید، پیشنهاد میکنیم نگاهی هم به سایر صفحات مرتبط در سایت پنوماتیک هاب داشته باشید. شیرهای برقی پنوماتیک برند SMC در مدل های متنوع عرضه می شوند و در صورتی که مدل مورد نظر شما در بازار ایران موجود نباشد، پنوماتیک هاب میتواند آن را از طریق حمل و نقل هوایی در کوتاه ترین زمان تأمین و به سراسر کشور ارسال کند.برای اطلاع از حدود قیمت ها، میتوانید به صفحه ” لیست قیمت انواع شیر برقی پنوماتیک ایرماتیک “ مراجعه نمایید. همچنین محصولات برند معتبر فستو آلمان نیز در دسته شیرهای برقی پنوماتیک قابل بررسی و انتخاب هستند. برای آشنایی بیشتر به صفحه “شیرهای برقی پنوماتیک فستو آلمان” سر بزنید. برای استعلام موجودی و قیمت محصولات برندهای اروپایی و همچنین انتخاب دقیق ترین محصول متناسب با نیاز صنعتی و بودجه مورد نظرتان، با کارشناسان فروش ما تماس بگیرید.
کاربردها
🟡 کنترل چند عملگر پنوماتیکی از طریق شیرهای SY3000
🟡 سیستمهای اتوماسیون صنعتی که نیاز به کنترل متمرکز چند شیر دارند
🟡 ماشینآلات مونتاژ و جابهجایی قطعات
🟡 سیستمهای Pick & Place و مکانیزمهای حرکتی پنوماتیکی
🟡 ماشینآلات بستهبندی و خطوط تولید
🟡 تجهیزاتی که نیاز دارند تعداد زیادی شیر از طریق یک سیستم انتقال سریال کنترل شوند
🟡 کاربردهایی که به دلیل محدودیت فضا، آرایش Side Ported برای لولهکشی مناسبتر است.
______________________________________________________________________________________________________________________
راهنمای نصب و راهاندازی
1. نصب مکانیکی منیفولد
2. نصب شیرهای SY3000
3. اتصال لولههای پنوماتیک
4. اتصال سیستم EX250
5. راهاندازی پنوماتیک
تفاوت با مدلهای مشابه:
منیفولد SMC مدل SS5Y3-10S از نوع Connector Base با پورت جانبی است و برای اتصال شیرهای سری SY3000 به سیستم انتقال سریال EX250 استفاده میشود. این مدل در مقایسه با SS5Y3-50 و SS5Y3-51 که از نوع Metal Base هستند، ساختار اتصال متفاوتی دارد و در مقایسه با SS5Y3-52 نیز محل پورتها و نوع آرایش منیفولد متفاوت است. به همین دلیل انتخاب بین این مدلها به نوع سیستم کنترل، روش سیمکشی و فضای نصب در مدار پنوماتیک بستگی دارد.
