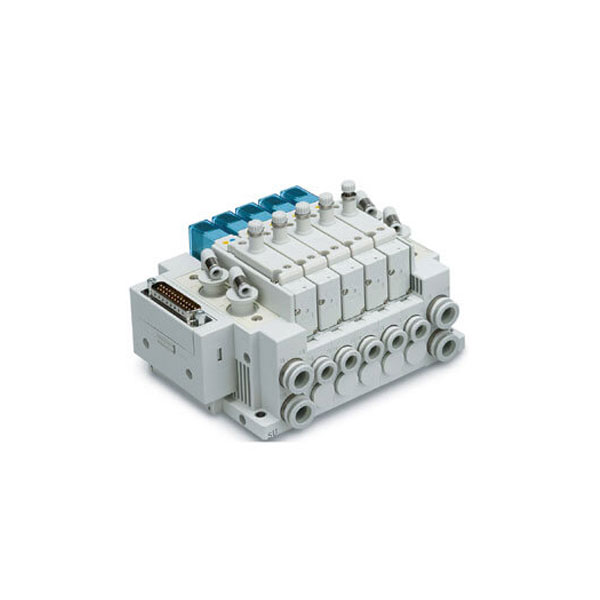

شیر وکیوم با رستریکتور پنوماتیک 3/2 راهه SMC مدل SY3AR
- شیر تخلیه وکیوم SMC سری SY3A*R برای کنترل مکش و رهاسازی وکیوم با استفاده از یک شیر طراحی شده است. این شیر در کنار کنترل جریان هوای موردنیاز برای رهاسازی، به یک رستریکتور قابل تنظیم مجهز است که امکان تنظیم دبی هوای خروجی را فراهم میکند. به این ترتیب میتوان سرعت و شدت رهاسازی وکیوم را متناسب با شرایط قطعه تنظیم کرد.
- این سری دارای ساختار 3 پورت و 3 وضعیت بوده و از نوع Normally Closed با پایلوت خارجی (External Pilot) است. فشار پورت تخلیه از 0 تا 0.6 مگاپاسکال و محدوده فشار پورت وکیوم 100- کیلوپاسکال تا 0.7 مگاپاسکال است.
- یکی از ویژگیهای کاربردی SY3A*R، امکان نصب آن روی همان مانیفولد مورد استفاده برای شیرهای استاندارد سری SY3000/5000 است؛ بنابراین در مدارهای پنوماتیکی و وکیوم، امکان یکپارچهسازی مناسبی دارد.
_________________________________________________________________________________________________________________________
مشخصات برجسته
🔷 کنترل مکش و رهاسازی با یک شیر
با استفاده از این شیر میتوان فرآیند ایجاد و آزادسازی وکیوم را در یک مجموعه کنترل کرد.
🔷 رستریکتور قابل تنظیم
دبی هوای رهاسازی قابل تنظیم است و میتوان سرعت آزاد شدن قطعه را کنترل کرد.
🔷 طراحی Normally Closed
در حالت عادی شیر بسته است و با فرمان الکتریکی وارد وضعیت کاری میشود.
🔷 طراحی جمعوجور و سبک
مدل SY3A0R تنها 90 گرم وزن دارد و برای نصب در سیستمهای وکیوم و مانيفولد مناسب است.
🔷 قابلیت نصب روی همان Manifold
این سری را میتوان در کنار شیرهای استاندارد روی یک مانيفولد نصب کرد.
_________________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| برند | SMC |
| سری | SY3AR |
| نوع شیر | 3/2 راهه با رستریکتور |
| نوع تحریک | الکتریکی |
| سیال | هوای فشرده |
| فشار پورت Release | 0 تا 0.6 MPa |
| فشار پورت Vacuum | -100 kPa تا 0.7 MPa |
| نوع عملکرد | Normally Closed |
| تنظیم دبی رهاسازی | دستی با Restrictor |
| اتصال کاری | Vacuum Pad / Release / Vacuum |
| نصب | Plug-in / Manifold |
| ولتاژهای ذکرشده | 12V DC و 24V DC |
اگر در حال بررسی شیرهای برقی پنوماتیک برند SMS هستید، پیشنهاد میکنیم نگاهی هم به سایر صفحات مرتبط در سایت پنوماتیک هاب داشته باشید. شیرهای برقی پنوماتیک برند SMC در مدل های متنوع عرضه می شوند و در صورتی که مدل مورد نظر شما در بازار ایران موجود نباشد، پنوماتیک هاب میتواند آن را از طریق حمل و نقل هوایی در کوتاه ترین زمان تأمین و به سراسر کشور ارسال کند.برای اطلاع از حدود قیمت ها، میتوانید به صفحه ” لیست قیمت انواع شیر برقی پنوماتیک ایرماتیک “ مراجعه نمایید. همچنین محصولات برند معتبر فستو آلمان نیز در دسته شیرهای برقی پنوماتیک قابل بررسی و انتخاب هستند. برای آشنایی بیشتر به صفحه “شیرهای برقی پنوماتیک فستو آلمان” سر بزنید. برای استعلام موجودی و قیمت محصولات برندهای اروپایی و همچنین انتخاب دقیق ترین محصول متناسب با نیاز صنعتی و بودجه مورد نظرتان، با کارشناسان فروش ما تماس بگیرید.
نحوه عملکرد
عملکرد این شیر برای سیستمهای Pick & Place و جابهجایی قطعات با مکش بسیار کاربردی است. ابتدا وکیوم برای گرفتن قطعه ایجاد میشود. هنگام رهاسازی، شیر مسیر هوای آزادکننده را فعال میکند و با کمک Restrictor میزان هوای رهاسازی تنظیم میشود. این کار باعث میشود قطعه بهصورت کنترلشده از پد وکیوم جدا شود و از پرتاب ناخواسته قطعه جلوگیری شود.
ایجاد وکیوم → گرفتن قطعه → فرمان رهاسازی → ورود هوای Release → آزاد شدن کنترلشده قطعه
_____________________________________________________________________________________________________________________
کاربردها
این شیر بیشتر در سیستمهای وکیوم و جابهجایی خودکار قطعات استفاده میشود؛ مخصوصاً در تجهیزاتی که قطعه توسط Vacuum Pad گرفته و سپس باید با سرعت و فشار قابلکنترل آزاد شود.
- رباتهای Pick & Place
- سیستمهای انتقال و جابهجایی قطعات
- تجهیزات اتوماسیون صنعتی
- سیستمهای Vacuum Gripping
- ماشینآلات بستهبندی و مونتاژ
- خطوط تولید خودکار
وجود Restrictor در این کاربردها اهمیت دارد، چون امکان تنظیم جریان هوای رهاسازی و کنترل نحوه جدا شدن قطعه را فراهم میکند.
نحوه نصب و راهاندازی
شیر SY3A*R بهصورت Plug-in طراحی شده و میتواند بهصورت تکی یا روی مانیفولد نصب شود. این سری قابلیت نصب روی مانیفولدهای سری SY3000 را دارد و در صورت استفاده از Individual EXH Spacer میتوان آن را در کنار شیرهای استاندارد نیز روی یک مانیفولد قرار داد.
برای نصب، ابتدا شیر را روی پایه یا مانیفولد مناسب قرار دهید و اتصالات را مطابق نقشه پورتها برقرار کنید:
- 1(P) برای هوای رهاسازی وکیوم
- 2(B) برای اتصال به پد وکیوم
- 3/5(E) برای مسیر وکیوم
- X برای پایلوت خارجی
- PE برای اگزوز پایلوت
پس از اتصال لولهها، سیمکشی بوبین و ولتاژ تغذیه باید مطابق کد کامل شیر انجام شود. این سری فقط برای External Pilot طراحی شده است؛ بنابراین فشار پایلوت باید از مسیر خارجی تأمین شود.
بعد از نصب، فشار را بهآرامی وارد مدار کنید، نشتی اتصالات را بررسی کنید و عملکرد مکش و رهاسازی را تست کنید. در مرحله تنظیم، رستریکتور را برای کنترل میزان هوای رهاسازی تنظیم کنید تا سرعت آزاد شدن قطعه متناسب با کاربرد باشد. رستریکتور برای تنظیم دبی هوای رهاسازی و جلوگیری از پرت شدن یا Blow-off قطعه در نظر گرفته شده است.
______________________________________________________________________________________________________________________
تفاوت SY3A*R با شیرهای معمولی
تفاوت اصلی این شیر با یک شیر برقی پنوماتیکی معمولی این است که SY3A*R بهطور اختصاصی برای کنترل مکش و رهاسازی وکیوم طراحی شده است. در واقع یک شیر معمولی صرفاً مسیر هوای فشرده را کنترل میکند، اما این سری علاوه بر کنترل عملکرد وکیوم، امکان تنظیم جریان هوای رهاسازی توسط رستریکتور را نیز فراهم میکند.
مزیت مهم دیگر این است که مکش و رهاسازی وکیوم با یک شیر کنترل میشود؛ بنابراین برای مدارهای وکیوم میتوان از یک مجموعه یکپارچهتر استفاده کرد. همچنین امکان نصب آن روی همان مانیفولد شیرهای استاندارد SY وجود دارد.
