فتوسل زیمنس qra2

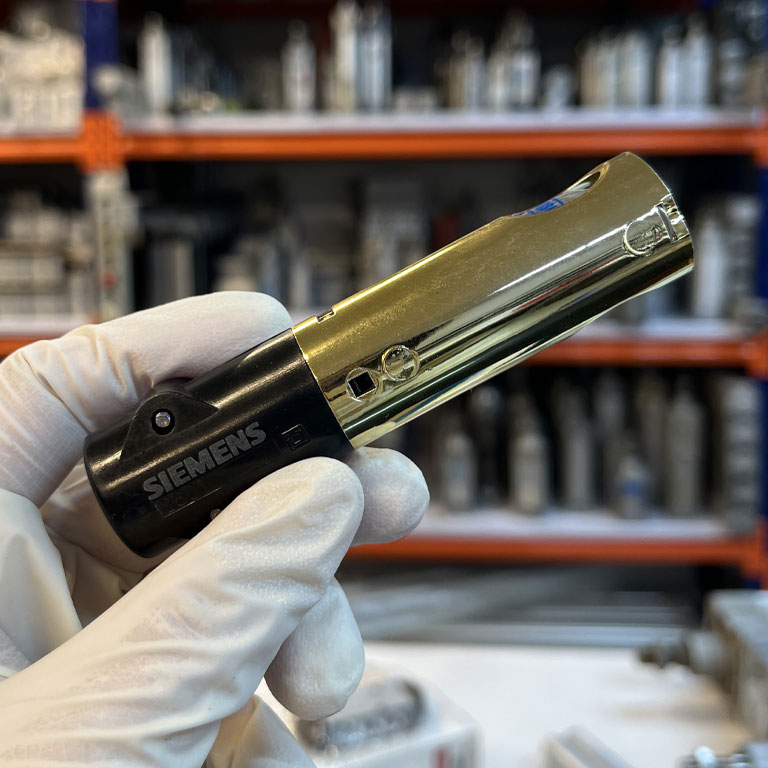

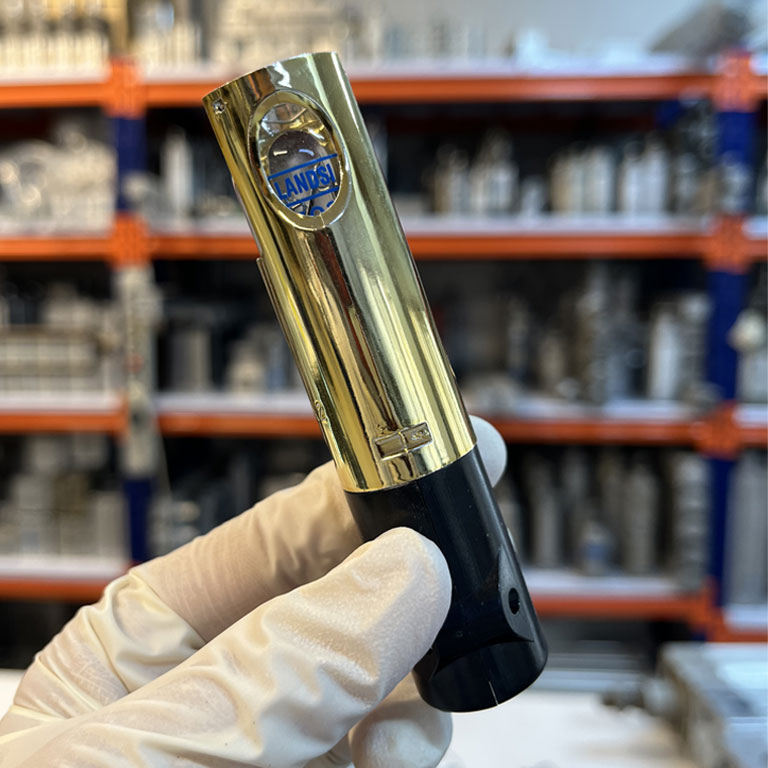

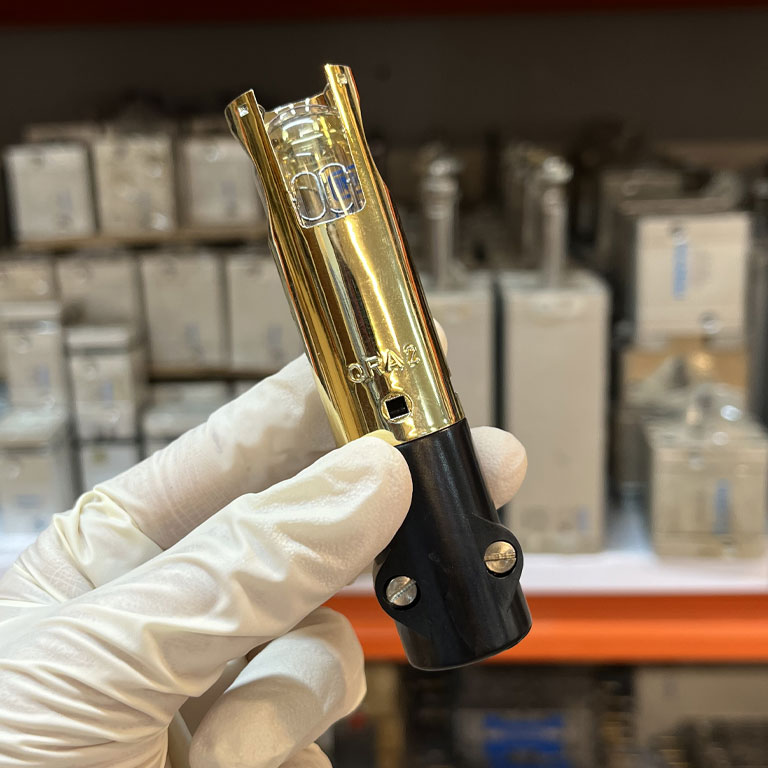

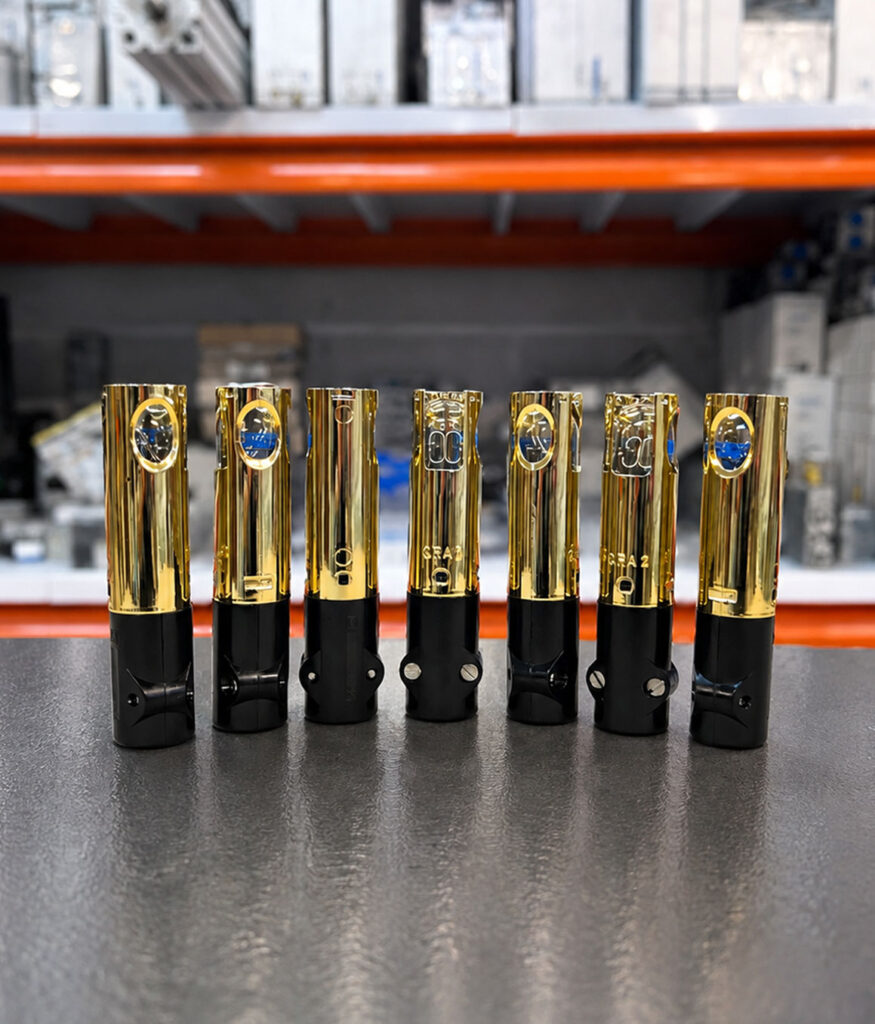

معرفی فتوسل زیمنس QRA2
🟠 فتوسل زیمنس QRA2 یا سنسور UV زیمنس QRA2 یکی از پرکاربردترین چشمهای مشعل (Flame Detector) شرکت Siemens است که برای تشخیص شعله توسط اشعه فرابنفش (UV) طراحی شده است. این سنسور وظیفه دارد وجود یا عدم وجود شعله را در مشعلهای صنعتی کنترل کند و در صورت خاموش شدن شعله، فرمان قطع سوخت را به رله کنترل مشعل ارسال نماید تا از بروز خطراتی مانند نشت گاز یا انفجار جلوگیری شود.
🟠 فتوسل QRA2 به دلیل سرعت پاسخدهی بالا، دقت مناسب و مقاومت در برابر شرایط سخت صنعتی، در انواع مشعلهای گازی، گازوئیلی و دوگانهسوز مورد استفاده قرار میگیرد. این محصول با رلههای کنترل مشعل زیمنس مانند LFL، LFE، LEC و LOA سازگار بوده و در صنایع مختلف از جمله دیگهای بخار، کورههای صنعت و سیستمهای گرمایشی کاربرد گستردهای دارد.
🟠 فتوسل یا Flame Detector وسیلهای است که وجود شعله را تشخیص میدهد. مدل QRA2 از نوع سنسور فرابنفش (Ultraviolet Sensor) است؛ یعنی نور مرئی را تشخیص نمیدهد، بلکه اشعه فرابنفش منتشر شده از شعله را دریافت میکند.
🟠 زمانی که مشعل روشن میشود، شعله مقدار مشخصی اشعه UV تولید میکند. فتوسل این اشعه را دریافت کرده و سیگنالی به رله مشعل ارسال میکند. اگر شعله خاموش شود، اشعه UV نیز از بین میرود و سنسور بلافاصله این موضوع را تشخیص داده و فرمان قطع سوخت را صادر میکند. به همین دلیل از این سنسور به عنوان یکی از مهمترین تجهیزات ایمنی مشعل یاد میشود.
اطلاعات فنی
| Product Model | Siemens QRA2 |
| Product Type | UV Flame Detector |
| Detection Principle | Ultraviolet (UV) Radiation Detection |
| Application | Flame supervision for gas, oil and dual-fuel burners |

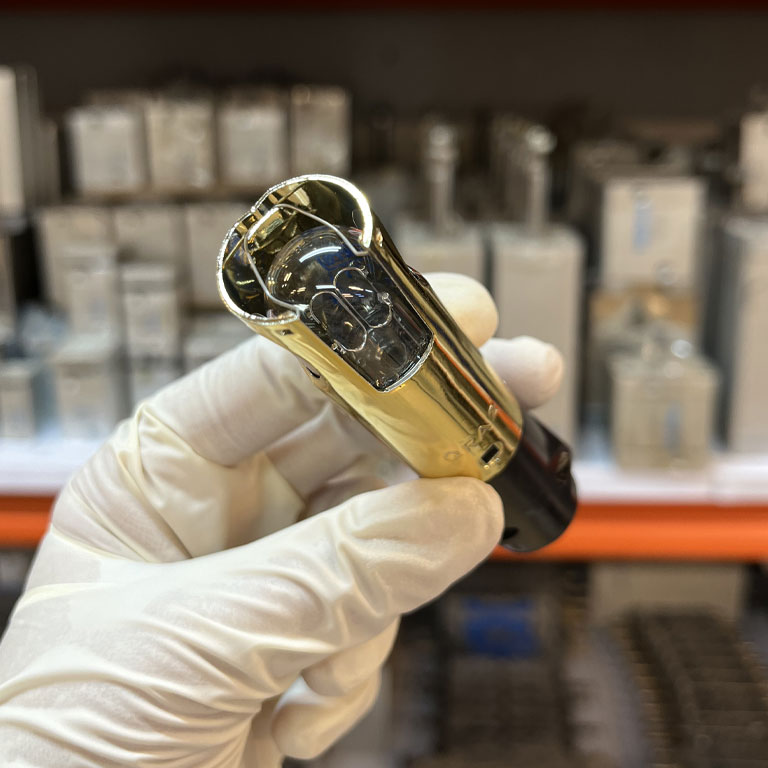

| UV Tube | Replaceable UV Tube |
| Spare UV Tube | AGR 4 502 1131 0 |

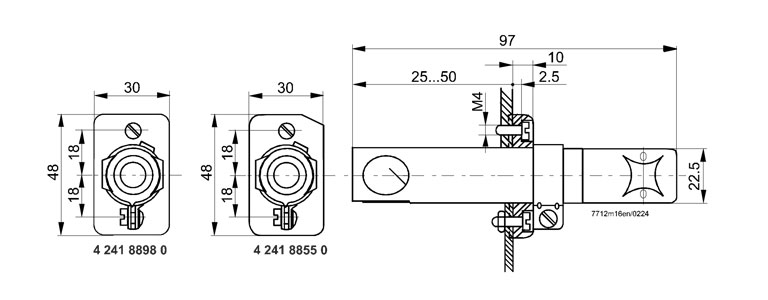

| Mounting | Direct burner mounting or with mounting accessories |
| Installation | Fixed flame monitoring position |
| Electrical Connection | Plug-in connection |
| Viewing Method | Direct UV flame detection |
| Housing | Industrial metal and engineering plastic body |
| Maintenance | Replaceable UV sensing tube |
| Manufacturer | Siemens |
| Compatible Controllers | Siemens LFL / LFE / LEC Burner Controllers |
کاربردهای فتوسل زیمنس QRA2
🟣 مشعلهای گازی، گازوئیلی و دوگانهسوز برای کنترل و تشخیص شعله
🟣 دیگهای بخار و بویلرهای آب گرم جهت افزایش ایمنی سیستم احتراق
🟣 کورههای صنعتی و خطوط تولید برای نظارت مداوم بر شعله
🟣 صنایع پتروشیمی، نفت و گاز و نیروگاهها بهمنظور جلوگیری از بروز خطرات ناشی از خاموش شدن شعله
🟣 سیستمهای گرمایشی صنعتی و صنایع غذایی برای تضمین عملکرد پایدار و ایمن مشعل
____________________________________________________________________________________________________________________
نحوه عملکرد فتوسل زیمنس QRA2
🟠 روشن شدن مشعل: با روشن شدن مشعل، شعله شروع به تولید اشعه فرابنفش (UV) میکند.
🟠 تشخیص شعله: فتوسل QRA2 اشعه UV ساطعشده از شعله را دریافت و وجود شعله را تأیید میکند.
🟠 ارسال سیگنال: پس از تشخیص شعله، سنسور سیگنالی به رله کنترل مشعل ارسال میکند تا عملکرد مشعل ادامه یابد.
🟠 پایش مداوم شعله: فتوسل بهصورت پیوسته وضعیت شعله را کنترل میکند تا از پایداری احتراق اطمینان حاصل شود.
🟠 قطع ایمن سوخت: در صورت خاموش شدن شعله، سنسور بلافاصله این وضعیت را تشخیص داده و رله کنترل، فرمان بسته شدن شیر برقی سوخت را صادر میکند.
🟠 افزایش ایمنی: این فرآیند در مدتزمان بسیار کوتاهی انجام میشود و از نشت سوخت، آسیب به تجهیزات و بروز حوادث احتمالی جلوگیری میکند.
____________________________________________________________________________________________________________________
چرا فتوسل Siemens QRA2 انتخاب مناسبی است؟
- فتوسل زیمنس QRA2 یکی از قابلاعتمادترین سنسورهای تشخیص شعله در سیستمهای احتراق صنعتی است که با بهرهگیری از فناوری تشخیص اشعه فرابنفش (UV)، عملکردی سریع، دقیق و پایدار ارائه میدهد. این سنسور با تشخیص لحظهای شعله و ارسال سیگنال به رله کنترل مشعل، از ادامه تزریق سوخت در صورت خاموش شدن شعله جلوگیری کرده و نقش مهمی در افزایش ایمنی تجهیزات ایفا میکند.
- از دیگر مزایای این محصول میتوان به کیفیت ساخت بالا، طول عمر مناسب، مقاومت در برابر شرایط سخت صنعتی، نصب و نگهداری آسان و سازگاری با رلههای کنترل مشعل زیمنس اشاره کرد. به همین دلیل، Siemens QRA2 انتخابی ایدهآل برای استفاده در مشعلهای گازی، گازوئیلی و دوگانهسوز، دیگهای بخار، بویلرها، کورههای صنعتی و سایر سیستمهای احتراقی محسوب میشود و عملکردی مطمئن و ایمن را در کاربردهای صنعتی فراهم میکند.
____________________________________________________________________________________________________________________
ویژگیهای کلیدی فتوسل Siemens QRA2
🟢 تشخیص شعله بر اساس اشعه فرابنفش (UV): شعله را با استفاده از اشعه UV و با دقت بالا تشخیص میدهد.
🟢 سرعت پاسخدهی بالا: در صورت روشن یا خاموش شدن شعله، بهسرعت واکنش نشان میدهد.
🟢 دقت بالا در تشخیص شعله: تنها به شعله واقعی حساس بوده و احتمال تشخیص اشتباه را کاهش میدهد.
🟢 مناسب برای انواع مشعلها: قابل استفاده در مشعلهای گازی، گازوئیلی و دوگانهسوز.
🟢 مقاومت در شرایط صنعتی: عملکردی پایدار در محیطهای دارای حرارت، گردوغبار و لرزش دارد.
🟢 سازگار با رلههای زیمنس: با بسیاری از رلههای کنترل مشعل Siemens سازگاری کامل دارد.
🟢 نصب و نگهداری آسان: طراحی استاندارد، نصب سریع و نیاز کم به سرویس و تعمیرات.
🟢 کاهش خطا در تشخیص شعله: نسبت به نورهای معمولی حساس نیست و دقت بالایی در تشخیص شعله دارد.
🟢 افزایش ایمنی سیستم احتراق: در صورت خاموش شدن شعله، فرمان قطع سوخت را صادر میکند.
🟢 طول عمر بالا: کیفیت ساخت مناسب، دوام زیاد و عملکرد مطمئن در استفاده طولانیمدت را فراهم میکند.
____________________________________________________________________________________________________________________
عمر مفید فتوسل QRA2 چقدر است؟

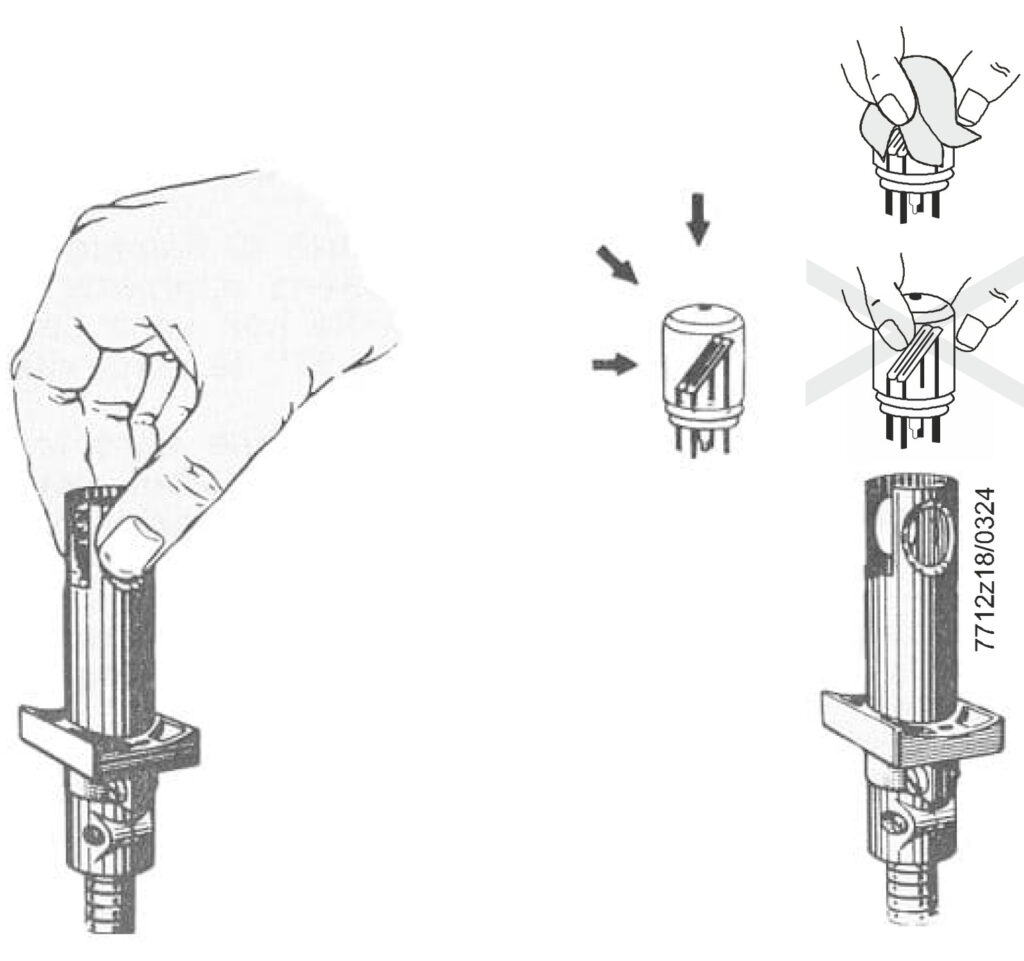

فتوسل Siemens QRA2 در صورت نصب صحیح، استفاده در شرایط استاندارد و انجام سرویسهای دورهای، از طول عمر بالایی برخوردار است و سالها عملکردی پایدار ارائه میدهد. برای حفظ دقت تشخیص شعله، توصیه میشود لنز یا پنجره UV سنسور بهصورت منظم تمیز شده و عملکرد آن در بازههای زمانی مشخص بررسی شود.
مهمترین مزیت فتوسل QRA2 چیست؟
مهمترین مزیت فتوسل زیمنس QRA2، تشخیص سریع و دقیق شعله با استفاده از فناوری UV است. این سنسور در صورت خاموش شدن شعله، بلافاصله سیگنال قطع را به رله کنترل مشعل ارسال میکند تا از نشت سوخت و بروز خطراتی مانند آتشسوزی یا انفجار جلوگیری شود. این ویژگی، ایمنی و اطمینان سیستمهای احتراق صنعتی را بهطور قابلتوجهی افزایش میدهد.
____________________________________________________________________________________________________________________
فتوسل زیمنس QRA2 با چه رلههایی سازگار است؟
فتوسل QRA2 با بسیاری از رلهها و کنترلرهای مشعل زیمنس سازگار است و در صنایع مختلف از جمله دیگهای بخار، کورههای صنعتی، مشعلهای هوای اجباری و سیستمهای احتراق مورد استفاده قرار میگیرد. مهمترین رلههای سازگار با این فتوسل عبارتاند از:
LFL، LFE1، LFE10 LFS1.2، LGB2، LGB4 (به همراه یونیت واسط AGQ1)، LMG (به همراه یونیت AGQ2)، LME11، LME21، LME22، LME39، LME41، LME44، LME71، LME72، LME73، LME76، LMV2، LMV3 و LMV5 (در برخی مدلها با تجهیزات واسط مناسب).
نکته مهم این است که نحوه اتصال فتوسل به رله در تمامی مدلها یکسان نیست. در رلههای قدیمیتر مانند LFL، LFE و برخی مدلهای LGB، فتوسل QRA2 بهصورت مستقیم یا با استفاده از یونیت AGQ1 قابل استفاده است. اما در رلههای جدیدتر سری LME مانند LME11، LME21، LME22، LME39، LME41 و LME44، استفاده از یونیت واسط AGQ3.xA27 الزامی است. این یونیت وظیفه تبدیل و تقویت سیگنال فتوسل را بر عهده دارد و بدون آن، فتوسل قادر به عملکرد صحیح نخواهد بود.
همچنین در سیستمهای مدیریت مشعل LMV2 و LMV3 نیز فتوسل QRA2 بهطور گسترده استفاده میشود و در بسیاری از مشعلهای صنعتی با ظرفیت متوسط و بالا، عملکرد دقیق و پایداری را در تشخیص شعله فراهم میکند. در برخی پیکربندیهای LMV5 نیز امکان استفاده از این فتوسل وجود دارد که بسته به نوع کنترلر و تجهیزات جانبی، ممکن است به یونیت واسط نیاز داشته باشد.
در هنگام خرید فتوسل Siemens QRA2، توصیه میشود علاوه بر مدل فتوسل، مدل دقیق رله کنترل مشعل نیز بررسی شود تا از سازگاری کامل تجهیزات اطمینان حاصل گردد. اگر از مدل رله یا کنترلر مشعل خود اطلاع ندارید، میتوانید شماره مدل آن را در اختیار کارشناسان ما قرار دهید تا مناسبترین فتوسل و تجهیزات جانبی موردنیاز برای سیستم شما معرفی شود. این کار از بروز خطا در راهاندازی، افزایش هزینههای نصب و اختلال در عملکرد سیستم احتراق جلوگیری خواهد کرد.
____________________________________________________________________________________________________________________
سوالات متداول
✔ فتوسل QRA2 چیست؟
سنسور تشخیص شعله UV برای کنترل و نظارت بر شعله مشعلهای صنعتی است.
✔ فتوسل QRA2 برای چه مشعلهایی مناسب است؟
برای مشعلهای گازی، گازوئیلی و دوگانهسوز.
✔ فتوسل UV چگونه شعله را تشخیص میدهد؟
با دریافت اشعه فرابنفش (UV) ساطعشده از شعله.
✔ اگر فتوسل شعله را تشخیص ندهد چه اتفاقی میافتد؟
رله کنترل مشعل، جریان سوخت را قطع کرده و مشعل را خاموش میکند.
✔ آیا فتوسل QRA2 با همه رلههای زیمنس سازگار است؟
با بسیاری از رلههای زیمنس مانند LFL، LFE، LEC و برخی مدلهای LOA سازگار است.
✔ عمر مفید فتوسل QRA2 چقدر است؟
در صورت نصب صحیح و سرویس دورهای، عمر طولانی و عملکرد پایداری دارد.
✔ مهمترین مزیت فتوسل QRA2 چیست؟
تشخیص سریع و دقیق شعله و افزایش ایمنی سیستم احتراق.
