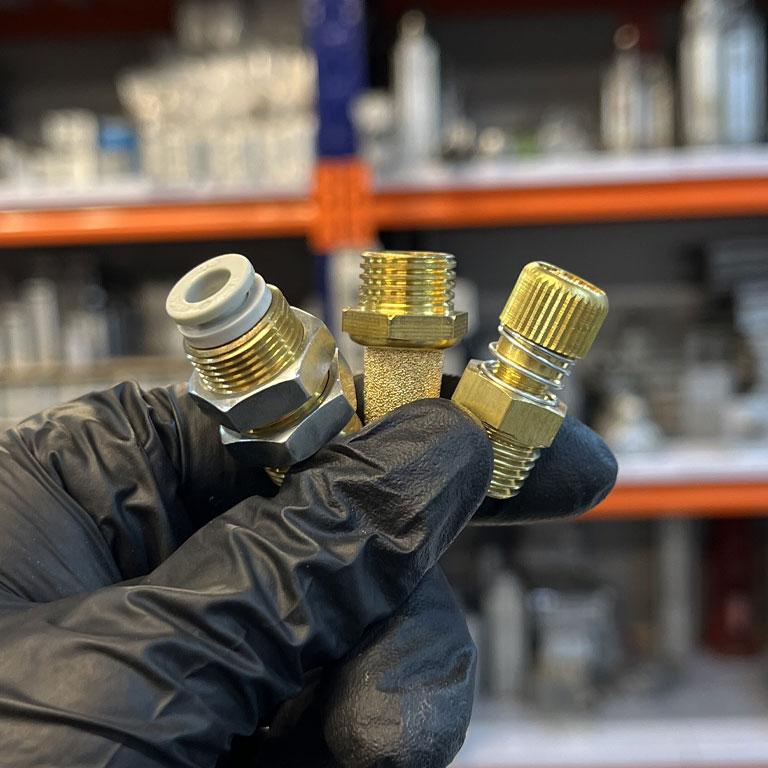

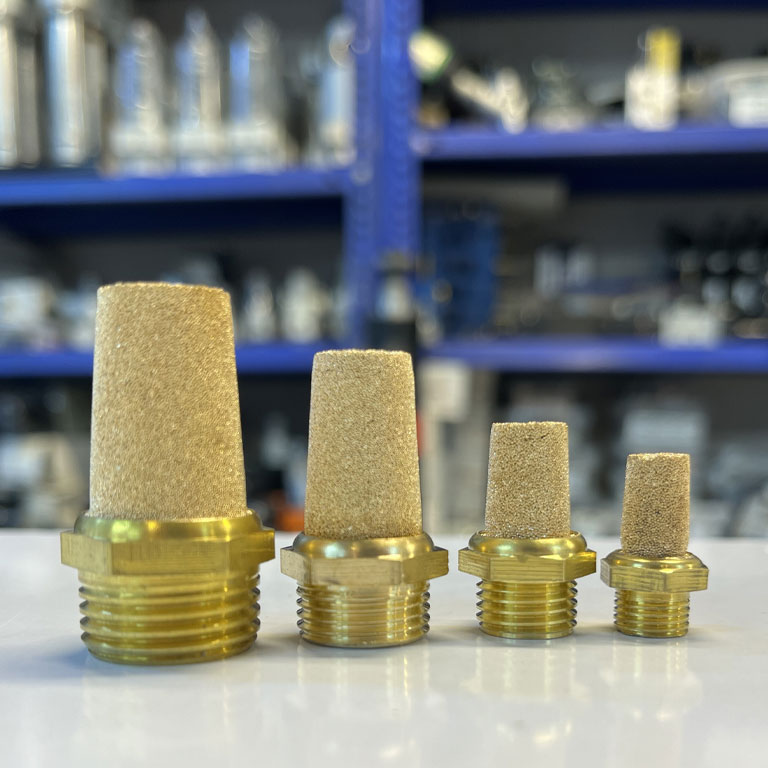

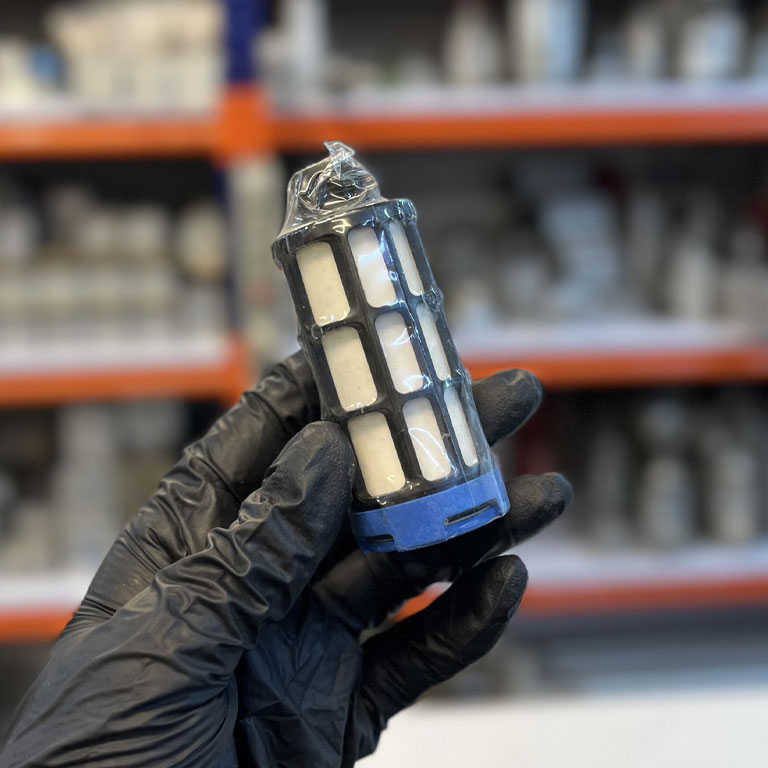

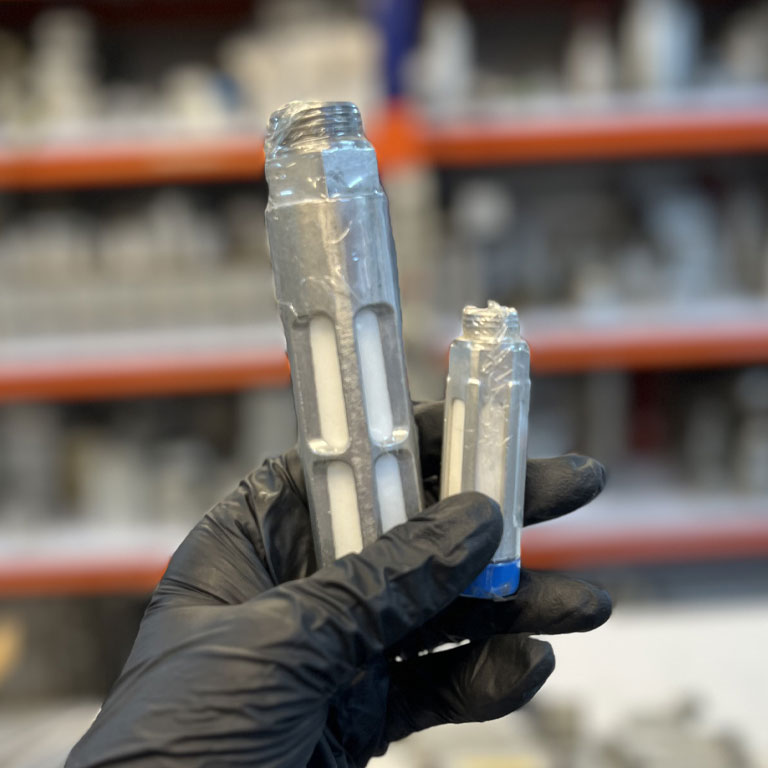

🔵 اتصالات پنوماتیک (Pneumatic Fittings) قطعاتی هستند که برای اتصال اجزای مختلف یک سیستم پنوماتیک به یکدیگر استفاده میشوند. این اتصالات مسیر عبور هوای فشرده را بین تجهیزات مختلف مانند شیلنگهای پنوماتیک، شیرهای برقی، جکهای پنوماتیک، واحدهای مراقبت (FRL)، رگلاتورها، فیلترها و سایر تجهیزات کنترلی برقرار میکنند.
🔵 در سیستمهای پنوماتیک، هوای فشرده به عنوان منبع انرژی عمل میکند و هرگونه نشتی یا افت فشار در محل اتصالات میتواند باعث کاهش راندمان، افزایش مصرف انرژی و اختلال در عملکرد تجهیزات شود. به همین دلیل انتخاب اتصال مناسب یکی از مهمترین عوامل در طراحی و نگهداری سیستمهای پنوماتیکی است.
🔵 اتصالات پنوماتیک علاوه بر ایجاد ارتباط مکانیکی بین قطعات، وظیفه آببندی مسیر هوا را نیز بر عهده دارند. این اتصالات به گونهای طراحی میشوند که در برابر فشار کاری سیستم، ارتعاشات، تغییرات دما و شرایط صنعتی مقاومت کافی داشته باشند و از نشتی هوای فشرده جلوگیری کنند.
🔵 یکی از مهمترین ویژگیهای اتصالات پنوماتیک مدرن، قابلیت نصب سریع و آسان است. در اتصالات فشاری یا Push In تنها با وارد کردن شیلنگ به داخل اتصال، سیستم قفل شده و آببندی انجام میشود. این ویژگی باعث کاهش زمان نصب، سهولت تعمیرات و افزایش بهرهوری در خطوط تولید صنعتی شده است.
انتخاب صحیح اتصال پنوماتیک باید بر اساس عواملی مانند فشار کاری، دبی هوا، سایز شیلنگ، نوع رزوه، شرایط محیطی و جنس بدنه اتصال انجام شود. استفاده از اتصال نامناسب میتواند باعث نشتی، افت فشار، کاهش سرعت عملگرها و افزایش هزینههای نگهداری سیستم شود.به طور کلی، اتصالات پنوماتیک نقش حیاتی در انتقال مطمئن هوای فشرده و عملکرد پایدار تجهیزات پنوماتیکی دارند و یکی از مهمترین اجزای هر سیستم اتوماسیون صنعتی محسوب میشوند.
_____________________________________________________________________________________________________________________________________________________________
پنوماتیک هاب یکی از مراکز تخصصی تأمین و عرضه تجهیزات و اتصالات پنوماتیک در ایران و نماینده انحصاری برند Airmatic چین است. محصولات این برند با بهرهگیری از فناوری روز و استانداردهای بینالمللی تولید شده و کیفیتی رقابتی در کنار قیمت مناسب ارائه میدهند.همچنین انواع اتصالات Festo اصل آلمان و مجموعه کاملی از شیرهای برقی و دستی پنوماتیک در پنوماتیک هاب قابل تأمین است.
مشاهده اطلاعات فنی انواع شیرهای برقی پنوماتیک مشاهده اطلاعات فنی انواع شیرهای FESTO آلمان

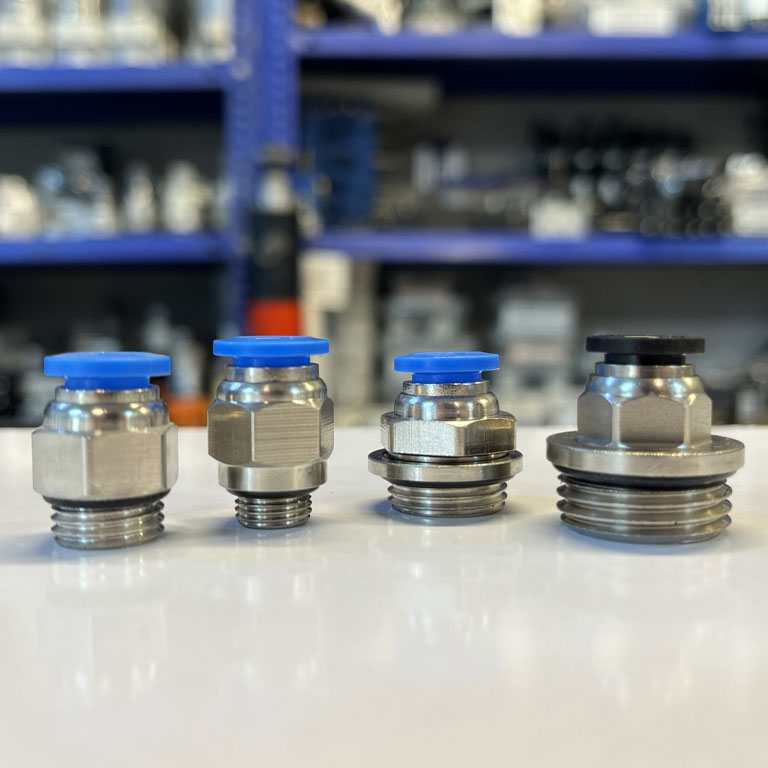

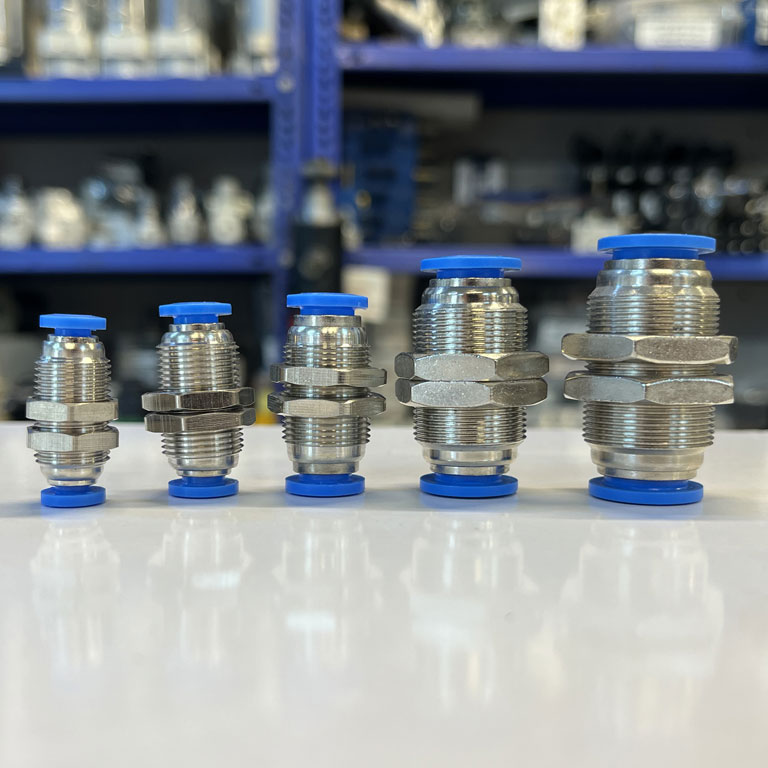

سادهترین نوع اتصال پنوماتیک است که برای اتصال مستقیم دو قطعه یا اتصال شیلنگ به تجهیزات پنوماتیکی در یک مسیر مستقیم استفاده میشود.

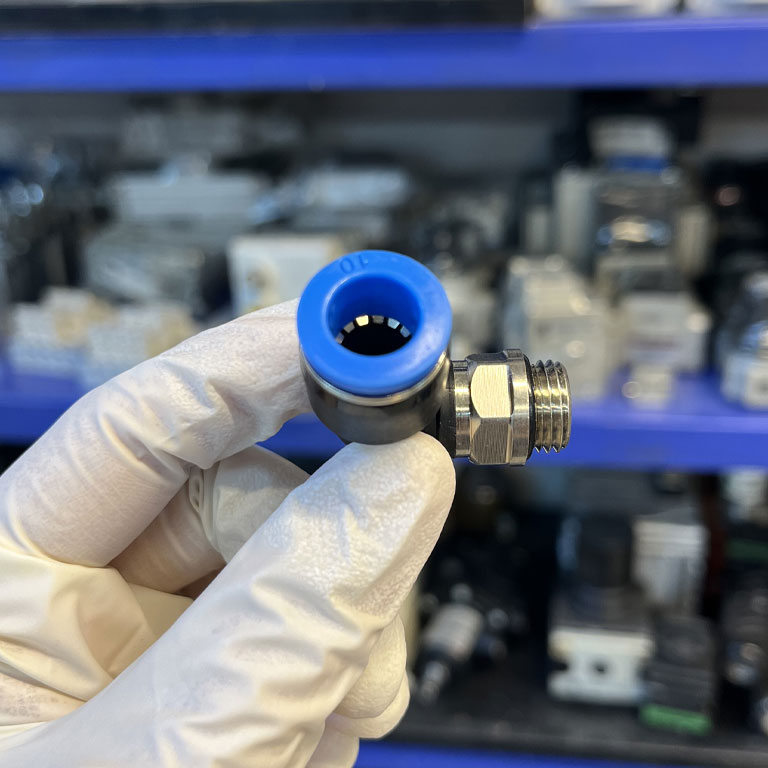

برای تغییر مسیر جریان هوا معمولاً در زاویه 90 درجه به کار میرود و در فضاهای محدود بسیار کاربرد دارد.
جهت تقسیم جریان هوا از یک مسیر به دو مسیر یا بالعکس مورد استفاده قرار میگیرد و یکی از پرکاربردترین اتصالات پنوماتیک است.

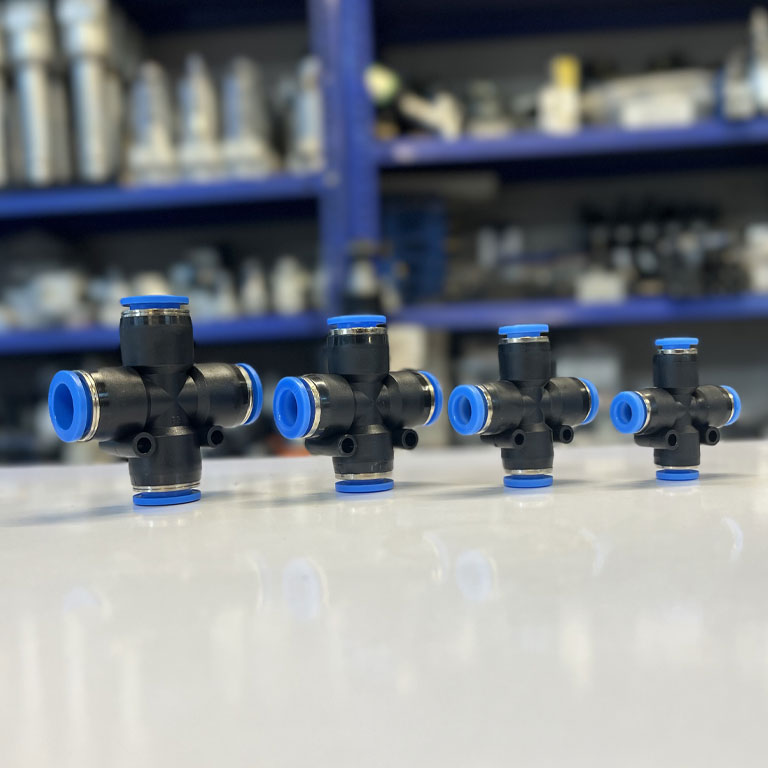

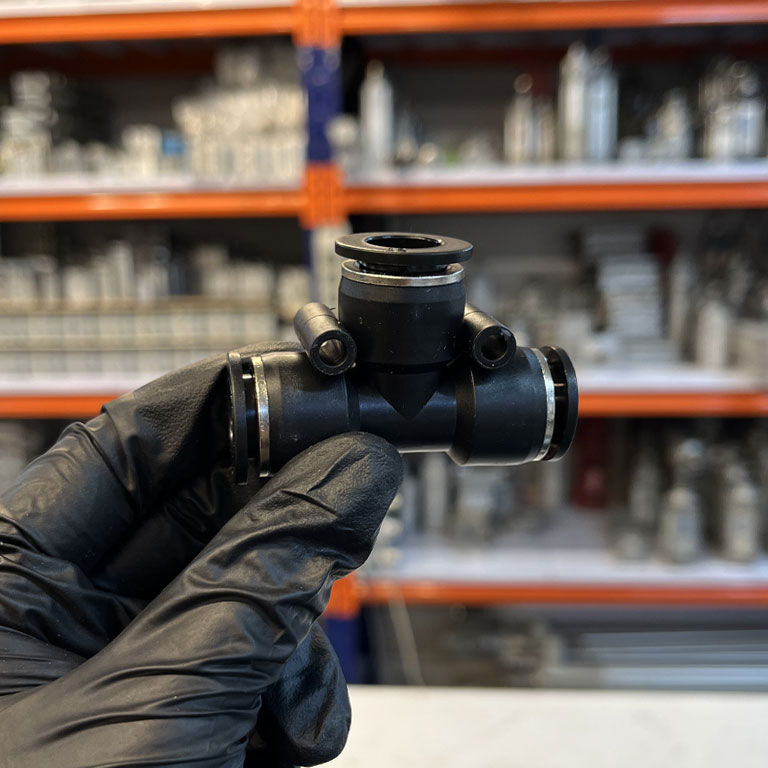

امکان توزیع هوای فشرده بین چهار مسیر مختلف را فراهم میکند و در مدارهای پنوماتیکی پیچیده کاربرد دارد.
برای انشعابگیری جریان هوا با افت فشار کمتر نسبت به سهراهی استفاده میشود و باعث عبور روانتر جریان هوا میگردد.
برای اتصال دو شیلنگ یا دو رزوه با سایزهای متفاوت به یکدیگر استفاده میشود و امکان تغییر سایز در سیستم را فراهم میکند.
با استفاده از مهره و حلقه آببندی، اتصال محکم و مقاومی ایجاد میکند و بیشتر در کاربردهای صنعتی با فشار بالاتر استفاده میشود.

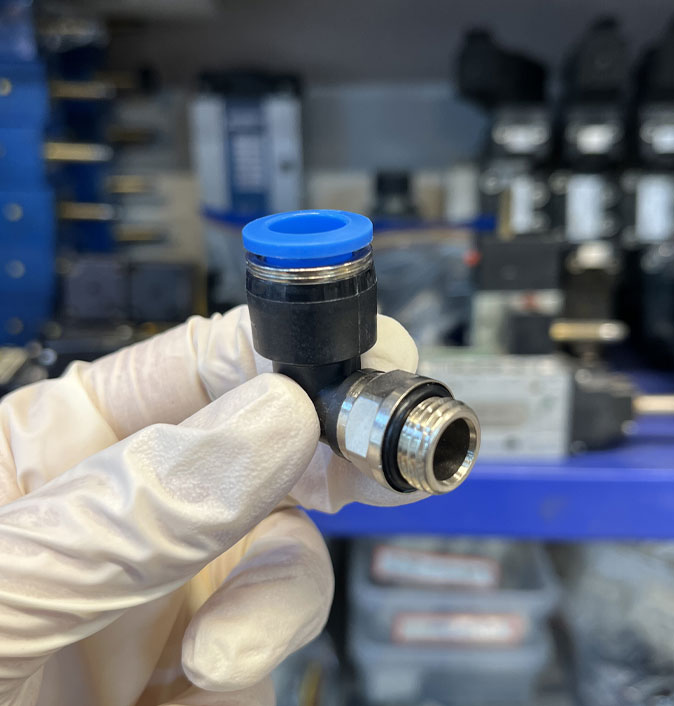

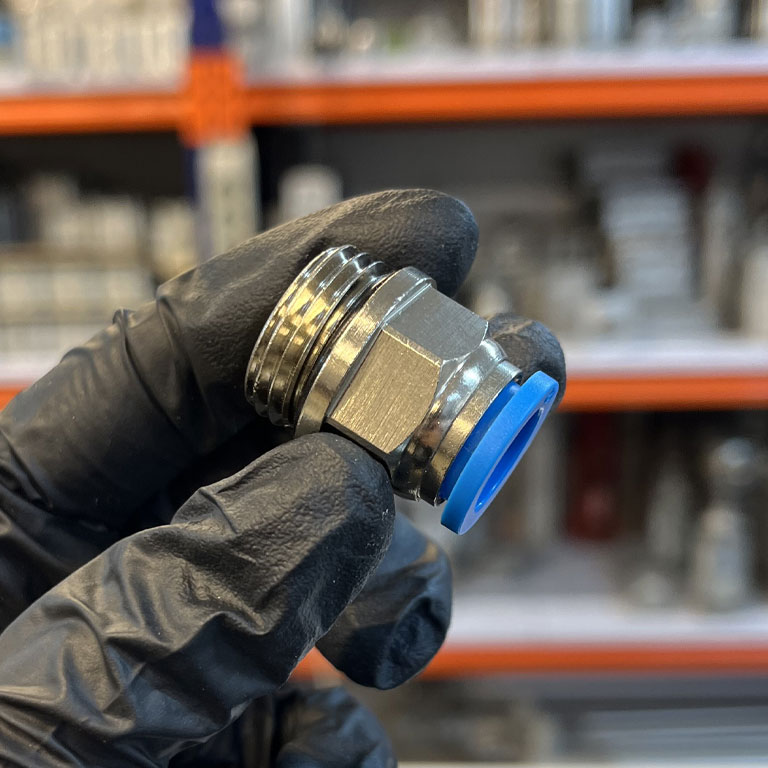

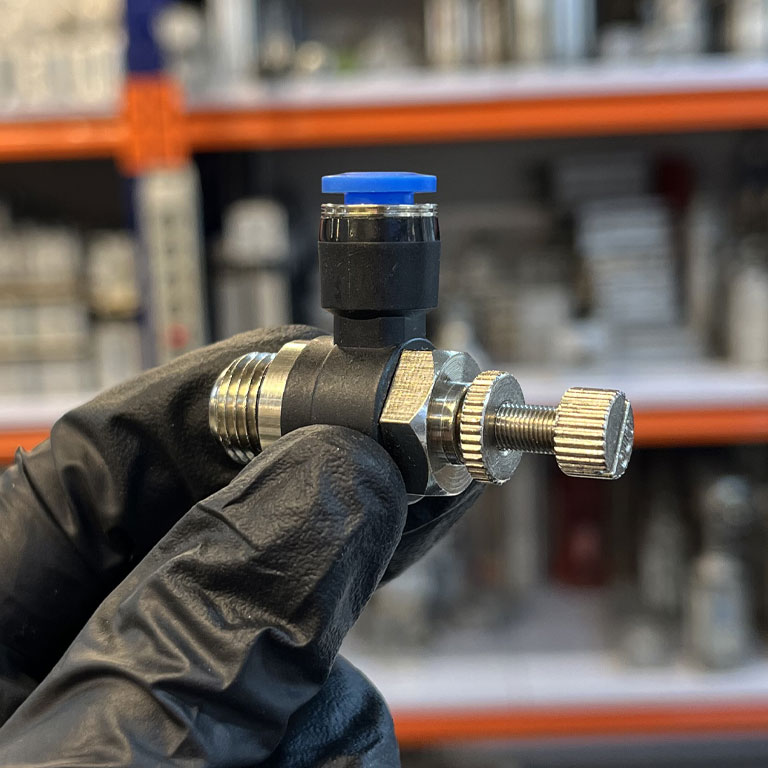

پرکاربردترین نوع اتصال پنوماتیک است که با فشار دادن شیلنگ داخل اتصال، به سرعت قفل و آببندی میشود و نیازی به ابزار خاص ندارد.
برای اتصال و جداسازی سریع خطوط هوای فشرده بدون نیاز به ابزار استفاده میشود و در ابزارهای بادی و سیستمهای متحرک کاربرد فراوانی دارد.
_____________________________________________________________________________________________________________________________________________________________
اتصالات پنوماتیک در سایزهای مختلفی تولید میشوند تا با قطر شیلنگ و رزوه تجهیزات سازگار باشند. رایجترین سایزهای رزوه شامل 1/8، 1/4، 3/8 و 1/2 اینچ و متداولترین سایزهای شیلنگ شامل 4، 6، 8، 10 و 12 میلیمتر هستند. انتخاب سایز مناسب نقش مهمی در جلوگیری از افت فشار و تأمین دبی مورد نیاز سیستم دارد.
اتصالات فشاری یا Push In یکی از پرکاربردترین اتصالات پنوماتیک هستند که امکان اتصال سریع شیلنگ به تجهیزات را بدون نیاز به ابزار فراهم میکنند. در این اتصالات، شیلنگ با فشار دادن داخل اتصال قفل شده و توسط اورینگ داخلی بهطور کامل آببندی میشود. برای جدا کردن شیلنگ نیز کافی است حلقه آزادکننده روی اتصال فشرده شود. نصب آسان، جلوگیری از نشتی و سرعت بالای مونتاژ از مهمترین مزایای اتصالات فشاری هستند.
عملکرد اتصالات فشاری بر پایه سه جزء اصلی است:
در قسمت ورودی اتصال، یک چنگک دندانهدار قرار دارد که پس از ورود شیلنگ، آن را محکم نگه میدارد و از بیرون آمدن ناخواسته آن جلوگیری میکند.
پس از عبور شیلنگ از چنگک، شیلنگ از داخل یک اورینگ عبور میکند. این اورینگ وظیفه آببندی کامل اتصال را بر عهده دارد و مانع نشت هوای فشرده میشود.
بدنه اتصال معمولاً از برنج آبکاری شده، پلیمر مهندسی یا استنلس استیل ساخته میشود و مقاومت مناسبی در برابر فشار، خوردگی و شرایط صنعتی دارد.
برای انتخاب اتصال پنوماتیک مناسب باید به عواملی مانند سایز شیلنگ، نوع رزوه، فشار کاری، دمای محیط و شرایط نصب توجه کرد. انتخاب صحیح اتصال باعث آببندی بهتر، کاهش نشتی و افزایش عمر تجهیزات پنوماتیکی میشود.
نشتی هوا، انتخاب نادرست سایز، آسیب دیدن اورینگ، نصب غیراصولی شیلنگ و خرابی رزوهها از رایجترین مشکلات اتصالات پنوماتیک هستند. استفاده از اتصالات باکیفیت و نصب صحیح میتواند از بروز این مشکلات جلوگیری کند.
برندهای Festo، SMC، Camozzi، Airtac، Pisco و CDC از شناختهشدهترین تولیدکنندگان اتصالات پنوماتیک در جهان هستند. این برندها به دلیل کیفیت ساخت بالا، آببندی مطمئن و تنوع محصولات، در صنایع مختلف مورد استفاده قرار میگیرند.
______________________________________________________________________________________________________________________________________________________________
اتصالات پنوماتیک در صنایع مختلف از جمله ماشینآلات بستهبندی، خطوط تولید، خودروسازی، صنایع غذایی، دارویی، پتروشیمی، فولاد و سیستمهای اتوماسیون صنعتی برای اتصال شیلنگها و تجهیزات پنوماتیکی مورد استفاده قرار میگیرند.
اتصالات پنوماتیک معمولاً از برنج آبکاری شده، استیل ضدزنگ و پلیمرهای مهندسی تولید میشوند. انتخاب جنس مناسب به فشار کاری، شرایط محیطی و نوع کاربرد بستگی دارد.
هر اتصال پنوماتیک برای محدوده مشخصی از فشار طراحی شده است. در سیستمهای با فشار بالا، استفاده از اتصالات با کیفیت و مقاومت کافی ضروری است تا از نشتی یا آسیب به سیستم جلوگیری شود.
سایز اتصال باید با قطر خارجی شیلنگ کاملاً مطابقت داشته باشد. استفاده از سایز نامناسب میتواند باعث نشتی هوا یا کاهش راندمان سیستم شود.
سایزهای رایج:
شرایط محیطی نقش مهمی در انتخاب نوع اتصال دارد.
اتصالات فلزی
اتصالات پلاستیکی
________________________________________________________________________________________________________________________________________
اتصالات فشاری (Push In) نصب سریعتری دارند و بدون ابزار قابل استفاده هستند، در حالی که اتصالات مهرهای برای کاربردهای سنگینتر و شرایط خاص صنعتی مناسبترند.
ابتدا شیلنگ و رزوه اتصال را بررسی کنید. در بسیاری از موارد، تعویض اورینگ یا نصب صحیح شیلنگ مشکل نشتی را برطرف میکند.
اتصالات فلزی به ویژه برنجی و استیل، مقاومت بیشتری در برابر فشارهای بالا دارند و برای شرایط صنعتی سنگین مناسبتر هستند.
رزوه BSP دارای پروفیل موازی یا مخروطی استاندارد اروپایی است، در حالی که NPT رزوه مخروطی استاندارد آمریکایی محسوب میشود و این دو معمولاً به صورت مستقیم با یکدیگر سازگار نیستند.
بله، بسیاری از اتصالات پنوماتیک با رزوه 1/4 اینچ و خروجی مخصوص شیلنگ 8 میلیمتری تولید میشوند. با این حال باید مشخصات فنی اتصال بررسی شود.
