معرفی IP/CONVERTER

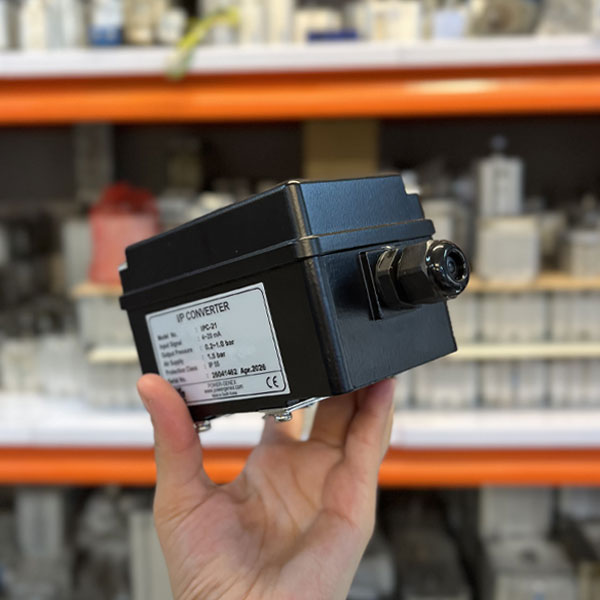

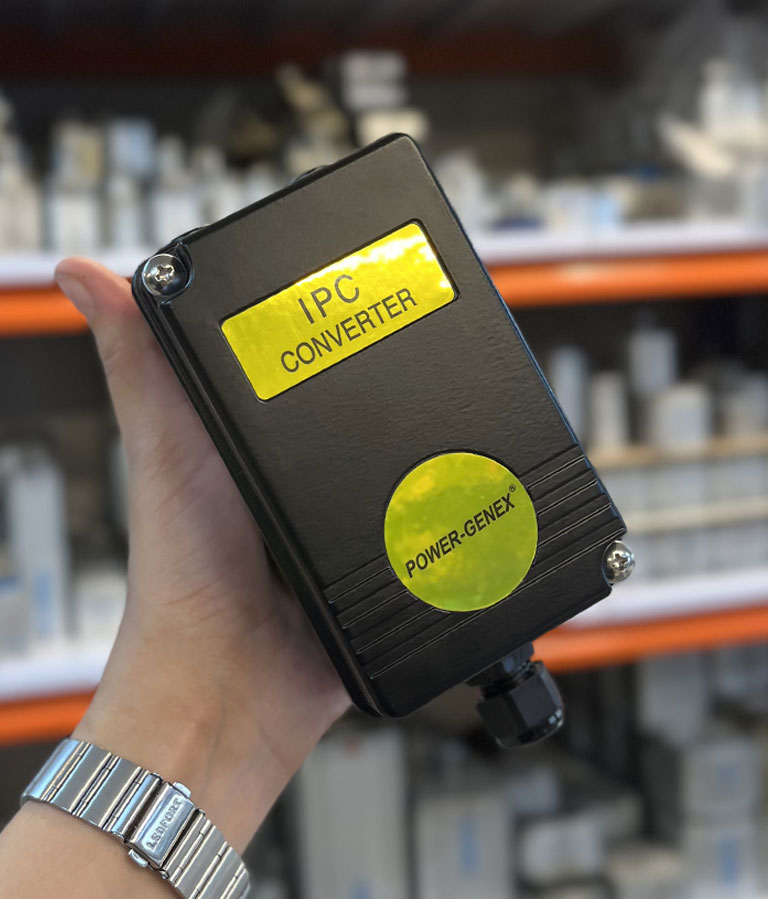

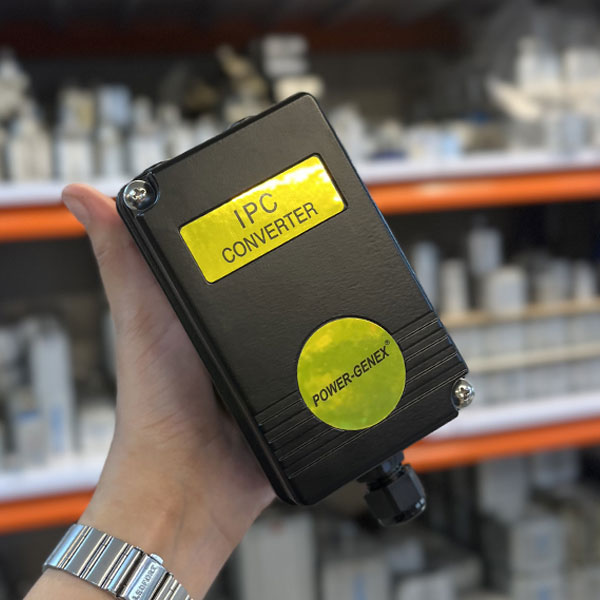

🟠 مبدل I/P مدل IPC-21 از برند POWER-GENEX یک تجهیز الکتروپنوماتیکی است که برای تبدیل سیگنال جریان الکتریکی به سیگنال فشار هوا استفاده می‌شود. این دستگاه سیگنال استاندارد 4 تا 20 میلی‌آمپر را دریافت می‌کند و متناسب با مقدار آن، فشار پنوماتیکی خروجی تولید می‌کند.
🟠 این مبدل با بهره‌گیری از فناوری سوئیچینگ هوای پیزوالکتریکی طراحی شده است و برای کاربردهایی مناسب است که در آن‌ها باید فرمان یک سیستم کنترل الکتریکی به یک تجهیز پنوماتیکی منتقل شود.
🟠 در سیستم‌های کنترل فرایند، PLC یا کنترلر می‌تواند فرمان موردنظر را به‌صورت سیگنال جریان ارسال کند. مبدل IPC-21 این سیگنال را به فشار هوا تبدیل می‌کند تا درایو پنوماتیکی یا سایر تجهیزات سازگار، فرمان کنترلی را دریافت کنند.
عملکرد I/P Converter چگونه است؟
عملکرد این دستگاه بر اساس رابطه بین جریان الکتریکی ورودی و فشار پنوماتیکی خروجی است. در مدل IPC-21، محدوده اسمی سیگنال ورودی 4 تا 20 میلی‌آمپر و محدوده فشار خروجی 0.2 تا 1 بار است.
به‌طور معمول :
در ورودی 4 میلی‌آمپر، فشار خروجی در نقطه پایین محدوده تنظیم‌شده قرار می‌گیرد.
در ورودی 12 میلی‌آمپر، فشار خروجی در حدود میانه محدوده قرار می‌گیرد.
در ورودی 20 میلی‌آمپر، فشار خروجی به نقطه بالای محدوده می‌رسد.
برای تنظیم استاندارد 0.2 تا 1 بار، مقدار میانی در ورودی 12 میلی‌آمپر تقریباً 0.6 بار خواهد بود. این مقادیر بر اساس مشخصات اسمی و رفتار خطی دستگاه بیان شده‌اند؛ تنظیم واقعی باید مطابق دستورالعمل سازنده انجام شود.
اطلاعات فنی

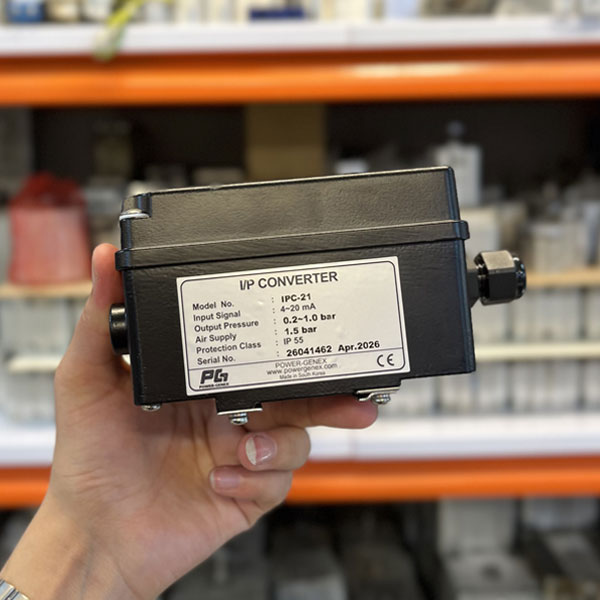

| Brand | POWER-GENEX |
| Model | IPC-21 |
| Equipment Type | I/P Converter |
| Input signal | 4–20 mA DC |
| Input type | Two regions |
| Reference working voltage | 24 VDC |
| Outlet pressure | 0.2–1.0 bar |
| Equivalent outlet pressure | 3–15 psi |
| Total reported error | Maximum ±0.3% of span |
| Stated operating temperature | -20 to +70°C |

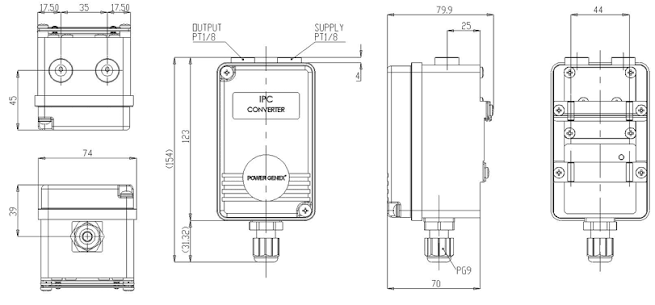

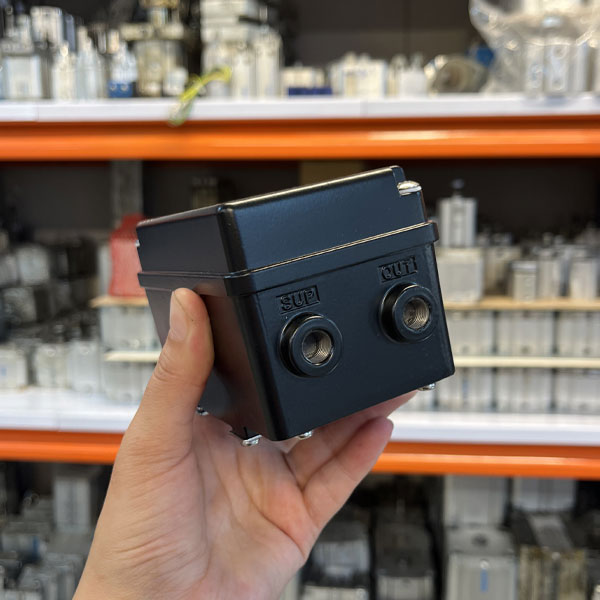

| Pneumatic connection | 1/8-inch PT |
| Electrical connection | PG9 |
| Body material | Aluminum Die-Cast |
| Supply air pressure | 1.5 bar for model IPC-21 |
کاربردهای I/P Converter مدل IPC-21
🟢 کنترل شیرهای کنترلی پنوماتیکی
تبدیل فرمان الکتریکی کنترلر به فشار هوا برای کنترل عملگرهای پنوماتیکی سازگار. در صورت نیاز به کنترل دقیق موقعیت شیر، ممکن است پوزیشنر نیز در سیستم به کار رود.
🟢 سیستم‌های اتوماسیون صنعتی
ایجاد ارتباط میان خروجی آنالوگ PLC یا کنترلر و تجهیزی که فرمان پنوماتیکی دریافت می‌کند.
🟢 کنترل فرایندهای صنعتی
استفاده در حلقه‌های کنترل دبی، فشار، دما یا سطح، زمانی که کنترلر از طریق شیر کنترلی پنوماتیکی بر فرایند اثر می‌گذارد.
____________________________________________________________________________________________________________________
ویژگی‌های کلیدی محصول
🟠 دقت مناسب در کنترل
طبق دفترچه، خطای کل دستگاه حداکثر ±0.3 درصد از بازه خروجی اعلام شده است؛ این مقدار مجموع خطی‌بودن، هیسترزیس و تکرارپذیری را در بر می‌گیرد.
🟠 پاسخ‌دهی دینامیکی مناسب
طراحی دستگاه با هدف عملکرد کنترلی دقیق و پاسخ‌دهی دینامیکی بالا انجام شده است.
🟠 مصرف هوای پایین با فناوری پیزوالکتریکی
استفاده از میکرووالو پیزوالکتریکی از ویژگی‌های اعلام‌شده این سری است و به کاهش مصرف هوا کمک می‌کند.
🟠 تنظیم پذیری ساده
دفترچه، تنظیم نقطه صفر (Zero) و گستره (Span) را برای تطبیق فشار خروجی با سیگنال ورودی توضیح می‌دهد.
🟠 بدنه مقاوم و حفاظت IP55
بدنه آلومینیومی دایکست و درجه حفاظت IP55 برای کاربردهای صنعتی در نظر گرفته شده‌اند. این درجه حفاظت به معنی ضدآب بودن کامل یا مناسب‌بودن برای غوطه‌وری نیست.
____________________________________________________________________________________________________________________
چرا IPC-21 انتخاب مناسبی است؟
انتخاب این مدل زمانی منطقی است که سیستم کنترل به سیگنال ورودی 4–20 میلی‌آمپر نیاز داشته باشد و تجهیز پنوماتیکی موردنظر با خروجی 3–15 psi سازگار باشد.
مهم‌ترین دلایل انتخاب آن عبارت‌اند از:
سازگاری با سیگنال استاندارد 4–20 میلی‌آمپر
خروجی پنوماتیکی خطی در محدوده مشخص‌شده
خطای کل اعلام‌شده پایین
طراحی با فناوری پیزوالکتریکی و مصرف هوای پایین
امکان تنظیم نقطه صفر و گستره خروجی
بدنه صنعتی با درجه حفاظت IP55
____________________________________________________________________________________________________________________
عمر مفید دستگاه چقدر است؟
طول عمر عملی دستگاه به عواملی مانند کیفیت هوای فشرده، رطوبت و آلودگی، شرایط دمایی، کیفیت نصب، کالیبراسیون و میزان کارکرد وابسته است.
برای افزایش عمر مفید :
از هوای خشک، بدون روغن و فیلترشده تا 5 میکرون استفاده کن.
رگلاتور و فیلتر مناسب را مطابق دستورالعمل نصب کن.
اتصالات پنوماتیکی و سیم‌کشی را دوره‌ای بررسی کن.
تنظیمات Zero و Span را در زمان نیاز کنترل کن.
از دست‌کاری شیر پایلوت داخلی بدون مجوز فنی خودداری کن.
این موارد با توصیه‌های نصب و نگهداری درج‌شده در راهنمای سازنده هم راستا هستند.
____________________________________________________________________________________________________________________
مهم‌ترین مزیت IPC-21 چیست؟
مهم‌ترین مزیت این دستگاه، تبدیل مستقیم سیگنال الکتریکی استاندارد به فشار پنوماتیکی متناسب، با خطای کل اعلام‌شده پایین و مصرف هوای کم است.این قابلیت به مهندسان ابزار دقیق اجازه می‌دهد فرمان خروجی کنترلر را به تجهیز پنوماتیکی منتقل کنند، بدون آنکه لازم باشد خود کنترلر مستقیماً فشار هوا تولید کند.
____________________________________________________________________________________________________________________
سوالات متداول
۱. مبدل I/P مدل IPC-21 چیست و چه کاربردی دارد؟
این دستگاه یک مبدل الکتروپنوماتیکی است که سیگنال جریان الکتریکی 4 تا 20 میلی‌آمپر را به فشار هوای متناسب تبدیل می‌کند. کاربرد اصلی آن انتقال فرمان سیستم کنترل به تجهیزات پنوماتیکی، به‌ویژه در سیستم‌های کنترل صنعتی و شیرهای کنترلی است.
۲. سیگنال ورودی و فشار خروجی این دستگاه چقدر است؟
سیگنال ورودی دستگاه 4 تا 20 میلی‌آمپر و محدوده فشار خروجی آن 0.2 تا 1 بار، معادل تقریباً 3 تا 15 PSI است.
۳. آیا IPC-21 مستقیماً موقعیت شیر کنترلی را تنظیم می‌کند؟
این دستگاه سیگنال الکتریکی را به فشار پنوماتیکی تبدیل می‌کند، اما به‌تنهایی موقعیت شیر را اندازه‌گیری یا کنترل نمی‌کند. برای کنترل دقیق موقعیت شیر، بسته به نوع عملگر و سیستم، ممکن است به پوزیشنر نیاز باشد.
۴. آیا این مبدل با PLC و سیستم‌های کنترل صنعتی سازگار است؟
بله، در صورتی که خروجی آنالوگ سیستم کنترل با ورودی 4 تا 20 میلی‌آمپر دستگاه سازگار باشد و الزامات تغذیه، سیم‌کشی و فشار پنوماتیکی نیز رعایت شوند، می‌توان از آن در سیستم‌های اتوماسیون صنعتی استفاده کرد.
۶. آیا کیفیت هوای فشرده بر عملکرد دستگاه تأثیر دارد؟
بله. وجود رطوبت، ذرات معلق و آلودگی در هوای فشرده می‌تواند عملکرد مبدل را مختل کند. استفاده از هوای تمیز و خشک و تجهیزات فیلتراسیون مناسب، به حفظ عملکرد پایدار و کاهش احتمال خرابی کمک می‌کند.
۹. چه عواملی باعث افت فشار یا عملکرد نامناسب I/P Converter می‌شوند؟
افت یا نوسان فشار تغذیه، گرفتگی مسیر هوا، آلودگی، نشتی اتصالات، سیم‌کشی نادرست و تنظیم نبودن نقطه صفر یا گستره خروجی می‌توانند از دلایل احتمالی باشند. بررسی باید مطابق دستورالعمل سازنده و با رعایت الزامات ایمنی انجام شود.
۱۰. هنگام خرید IPC-21 باید به چه نکاتی توجه کرد؟
محدوده سیگنال ورودی، فشار خروجی موردنیاز، فشار هوای تغذیه، دقت، شرایط محیطی، نوع اتصالات و سازگاری با عملگر یا شیر کنترلی از مهم‌ترین معیارهای انتخاب هستند. همچنین اصالت کالا، دسترسی به مستندات فنی و شرایط گارانتی را بررسی کنید.
