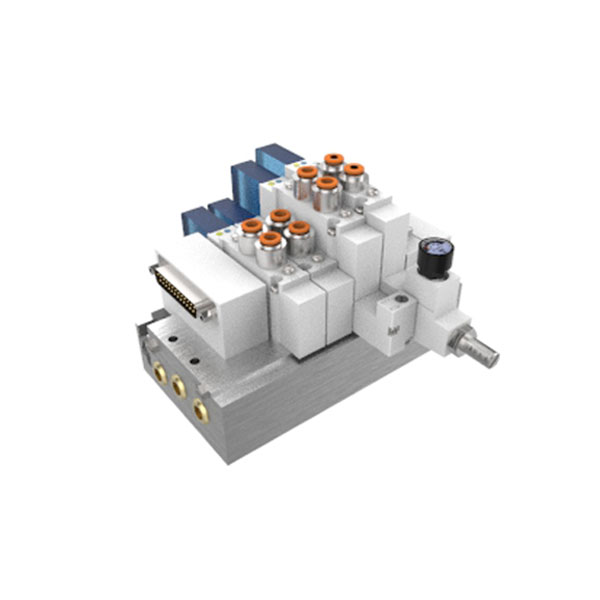

منیفولد پنوماتیک SMC مدل SS5Y3-52 سری SY3000
منیفولد SS5Y3-52 از سری SY3000 یک پایه فلزی Plug-in برای نصب چند شیر برقی پنوماتیکی است که با قرارگیری پورتهای پنوماتیکی در قسمت بالای منیفولد، امکان آرایش منظم چند شیر در یک مجموعه را فراهم میکند. این مدل برای استفاده با شیرهای سری SY3000 طراحی شده و امکان اتصال متمرکز شیرها به سیستم کنترل را فراهم میکند.
این منیفولد با سیستمهای سیمکشی مختلف از جمله کانکتور D-sub 25 پین و کابل Flat Ribbon در نسخههای 10، 20 و 26 پین ارائه میشود. همچنین میتوان تعداد ایستگاههای آن را متناسب با تعداد شیرهای موردنیاز انتخاب کرد.
_________________________________________________________________________________________________________________________
ویژگیهای مهم
🟢 مناسب برای شیرهای برقی سری SY3000
🟢 ساختار فلزی Plug-in
🟢 پورتهای پنوماتیکی از بالا (Top Ported)
🟢 مناسب برای ساخت مجموعههای چندشیره
🟢 کانکتور D-sub با 25 پین
🟢 امکان استفاده از کابل Flat Ribbon با 10، 20 یا 26 پین
🟢 قابلیت انتخاب تعداد ایستگاهها
🟢 امکان انتخاب سیمکشی Single یا Double
_________________________________________________________________________________________________________________________
مشخصات فنی اصلی
سری : SS5Y3-52
نوع : Plug-in Metal Base Manifold
آرایش پورت : Top Ported
شیرهای قابل نصب : سری SY3000
نوع اتصال : D-sub / Flat Ribbon Cable
تعداد ایستگاه : بسته به کد سفارش
سیستم سیمکشی : Single / Double
جنس پایه : فلزی
اگر در حال بررسی شیرهای برقی پنوماتیک برند SMS هستید، پیشنهاد میکنیم نگاهی هم به سایر صفحات مرتبط در سایت پنوماتیک هاب داشته باشید. شیرهای برقی پنوماتیک برند SMC در مدل های متنوع عرضه می شوند و در صورتی که مدل مورد نظر شما در بازار ایران موجود نباشد، پنوماتیک هاب میتواند آن را از طریق حمل و نقل هوایی در کوتاه ترین زمان تأمین و به سراسر کشور ارسال کند.برای اطلاع از حدود قیمت ها، میتوانید به صفحه ” لیست قیمت انواع شیر برقی پنوماتیک ایرماتیک “ مراجعه نمایید. همچنین محصولات برند معتبر فستو آلمان نیز در دسته شیرهای برقی پنوماتیک قابل بررسی و انتخاب هستند. برای آشنایی بیشتر به صفحه “شیرهای برقی پنوماتیک فستو آلمان” سر بزنید. برای استعلام موجودی و قیمت محصولات برندهای اروپایی و همچنین انتخاب دقیق ترین محصول متناسب با نیاز صنعتی و بودجه مورد نظرتان، با کارشناسان فروش ما تماس بگیرید.
ظرفیت جریان منیفولد
| مسیر جریان | C | b | Q |
|---|---|---|---|
| 1(P) → 4/2(A/B) | 1.2 | 0.16 | 281 L/min |
| 4/2(A/B) → 3/5(E) | 1.3 | 0.18 | 308 L/min |
این مقادیر مربوط به مشخصات Flow Characteristics ارائهشده برای ترکیب SS5Y3 با این شیرهاست.
______________________________________________________________________________________________________________________
سیستم سیمکشی
در SS5Y3-52 میتوان نوع سیمکشی را بر اساس نیاز سیستم کنترل انتخاب کرد:
- F → کانکتور D-sub، 25 پین
- P → کابل Flat Ribbon، 26 پین
- PG → کابل Flat Ribbon، 20 پین
- PH → کابل Flat Ribbon، 10 پین
همچنین امکان انتخاب All Double Wiring یا All Single Wiring در ساختار سفارش وجود دارد. اگر ترکیب Single و Double موردنیاز باشد، باید بهصورت سفارش خاص مشخص شود.
نحوه نصب و راهاندازی
ابتدا منیفولد SS5Y3-52 را در محل مناسب نصب و تعداد ایستگاهها را مطابق تعداد شیرها انتخاب کنید. سپس شیرهای SY3000 روی ایستگاههای منیفولد قرار گرفته و اتصالات پنوماتیکی از قسمت بالای منیفولد انجام میشود.
پس از نصب:
- شیرها را روی ایستگاههای مربوطه قرار دهید.
- لولههای پنوماتیکی را به پورتهای مربوطه متصل کنید.
- کانکتور D-sub یا کابل Flat Ribbon را به سیستم کنترل متصل کنید.
- سیمکشی و ولتاژ شیرها را بررسی کنید.
- فشار هوا را بهآرامی وارد مدار کنید.
- عملکرد هر ایستگاه را جداگانه تست کنید.
- نشتی اتصالات و عملکرد صحیح شیرها را بررسی کنید.
در ترتیب مونتاژ، شیری که نزدیک سمت D قرار دارد بهعنوان ایستگاه اول در نظر گرفته میشود.
______________________________________________________________________________________________________________________
تفاوت SS5Y3-52 با SS5Y3-50/51
SS5Y3-50/51 برای آرایشهای Side/Bottom Ported استفاده میشود، در حالی که SS5Y3-52 دارای آرایش Top Ported است. بنابراین انتخاب بین آنها بیشتر به نحوه لولهکشی، فضای نصب و جهت ورود اتصالات در دستگاه بستگی دارد.
