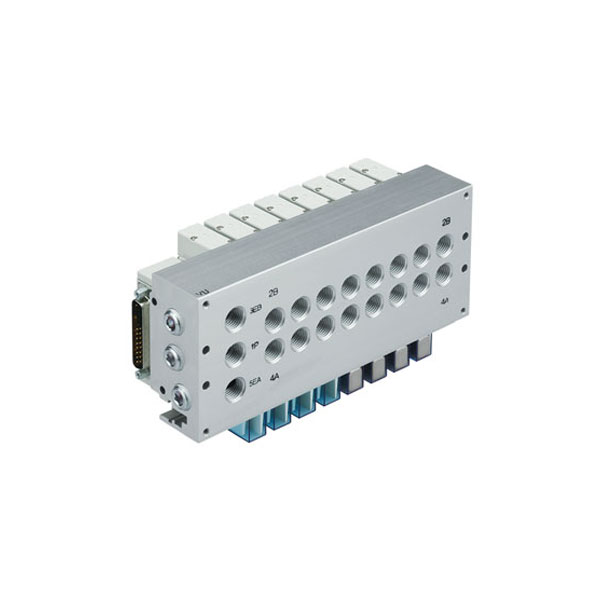

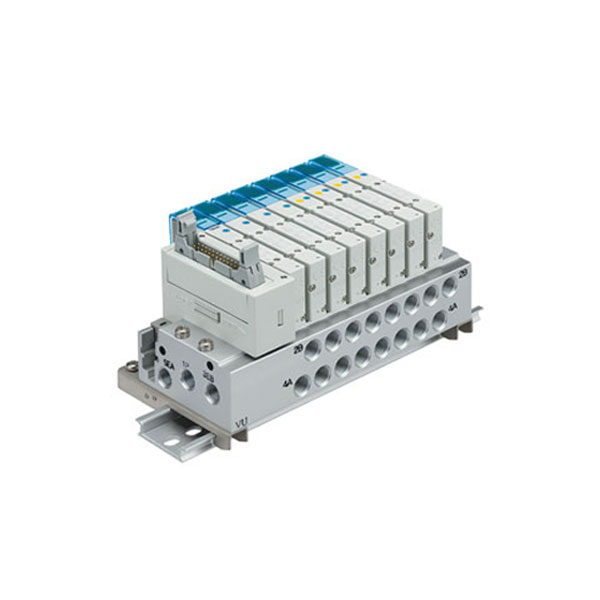

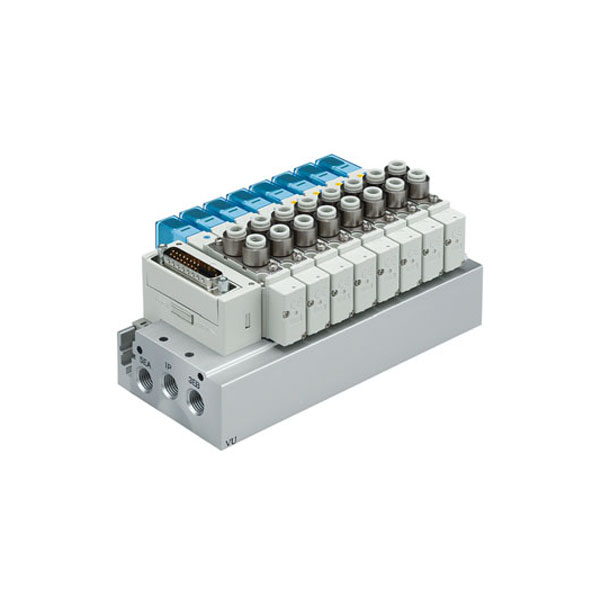

منیفولد پنوماتیک SMC مدل SS5Y3-50/51 با کانکتور D-sub
- منیفولد SS5Y3-50/51 یک پایه مانیفولد فلزی برای نصب چندین شیر برقی سری SY3000 است که امکان یکپارچهسازی مسیرهای پنوماتیکی و سیمکشی شیرها را در یک مجموعه فراهم میکند. این منیفولد با سیستم سیمکشی متمرکز، اتصال چند شیر به سیستم کنترل را سادهتر کرده و برای ساخت مجموعههای چندایستگاهی پنوماتیکی مناسب است.
- این سری در دو آرایش اصلی ارائه میشود؛ SS5Y3-50 با پورت جانبی (Side Ported) و SS5Y3-51 با پورت زیرین (Bottom Ported). هر دو مدل برای شیرهای سری SY3000 با سایز پورت اصلی 1/8 اینچ و فیتینگ C6 طراحی شدهاند.
- در این خانواده، امکان انتخاب سیستم اتصال D-sub 25 پین یا کابل روبان تخت با تعداد پینهای مختلف وجود دارد. همچنین تعداد ایستگاههای منیفولد بر اساس نیاز مدار قابل انتخاب است.
_________________________________________________________________________________________________________________________
ویژگیهای متمایز
🟣 مناسب برای شیرهای برقی سری SMC SY3000
🟣 ساختار فلزی و Plug-in برای نصب چند شیر روی یک پایه
🟣 پورت اصلی 1/8 اینچ و مناسب فیتینگ C6
🟣 امکان سیمکشی متمرکز با کانکتور D-sub یا کابل روبان تخت
🟣 قابلیت انتخاب تعداد ایستگاهها متناسب با تعداد شیرها
🟣 مناسب برای ساخت سیستمهای پنوماتیکی چندشیره و کاهش حجم سیمکشی
_________________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| برند | SMC |
| مدل | SS5Y3-50/51 |
| نوع منیفولد | فلزی، Plug-in |
| آرایش پورت | جانبی ، زیرین |
| سایز پورت | 1/8 اینچ |
| فیتینگ | C6 |
| کانکتور D-sub | 25 پین |
| کابل روبان تخت | قابل انتخاب |
| جریان هوا 1(P) → 4/2 | 262 L/min307، L/min |
| جریان برگشت 4/2 → 5/3 | 256 L/min278 ، L/min |
| وزن پایه | 39n + 247 g ، 41.5n + 251 g |
اگر در حال بررسی شیرهای برقی پنوماتیک برند SMS هستید، پیشنهاد میکنیم نگاهی هم به سایر صفحات مرتبط در سایت پنوماتیک هاب داشته باشید. شیرهای برقی پنوماتیک برند SMC در مدل های متنوع عرضه می شوند و در صورتی که مدل مورد نظر شما در بازار ایران موجود نباشد، پنوماتیک هاب میتواند آن را از طریق حمل و نقل هوایی در کوتاه ترین زمان تأمین و به سراسر کشور ارسال کند.برای اطلاع از حدود قیمت ها، میتوانید به صفحه ” لیست قیمت انواع شیر برقی پنوماتیک ایرماتیک “ مراجعه نمایید. همچنین محصولات برند معتبر فستو آلمان نیز در دسته شیرهای برقی پنوماتیک قابل بررسی و انتخاب هستند. برای آشنایی بیشتر به صفحه “شیرهای برقی پنوماتیک فستو آلمان” سر بزنید. برای استعلام موجودی و قیمت محصولات برندهای اروپایی و همچنین انتخاب دقیق ترین محصول متناسب با نیاز صنعتی و بودجه مورد نظرتان، با کارشناسان فروش ما تماس بگیرید.
کانکتور و سیستم سیمکشی
یکی از نکات مهم این منیفولد، سیستم سیمکشی متمرکز آن است. در کدگذاری محصول، گزینههای مختلف اتصال شامل موارد زیر دیده میشود:
- F → کانکتور D-sub، 25 پین
- PG → کابل روبان تخت، 20 پین
- PH → کابل روبان تخت، 10 پین
- P → کابل روبان تخت، 26 پین
نوع دقیق اتصال باید هنگام انتخاب کد کامل منیفولد مشخص شود.
______________________________________________________________________________________________________________________
نحوه نصب و راهاندازی
برای راهاندازی، ابتدا تعداد ایستگاهها و نوع منیفولد متناسب با شیرهای SY3000 انتخاب میشود. سپس منیفولد روی محل نصب ثابت شده و شیرهای موردنظر بهترتیب روی ایستگاههای آن قرار میگیرند.
در این سری، شیر نزدیک به سمت D بهعنوان ایستگاه اول در نظر گرفته میشود و هنگام سفارش مجموعه، مدل شیرهای نصبشونده باید بهترتیب ایستگاهها مشخص شود.
بعد از نصب شیرها:
🟠 مسیرهای هوای ورودی و خروجی را مطابق نقشه منیفولد متصل کنید.
🟠 کانکتور D-sub یا کابل روبان تخت را به سیستم کنترل متصل کنید.
🟠 سیمکشی و ولتاژ شیرهای نصبشده را بررسی کنید.
🟠 فشار هوا را بهآرامی وارد مدار کنید.
🟠 عملکرد هر ایستگاه را بهصورت جداگانه تست کنید.
🟠 نشتی اتصالات و عملکرد صحیح شیرها را بررسی کنید.
تفاوت منیفولد با نصب تکی شیرها
مزیت اصلی SS5Y3-50/51 این است که بهجای نصب و سیمکشی جداگانه هر شیر، چند شیر SY3000 روی یک پایه مشترک قرار میگیرند.
در نتیجه:
نصب تکی شیرها → اتصالات و سیمکشی جداگانه
منیفولد SS5Y3 → چند شیر + مسیرهای مشترک + سیمکشی متمرکز
این ساختار برای مدارهایی که تعداد زیادی شیر برقی دارند، باعث مرتبتر شدن مجموعه و سادهتر شدن اتصال به سیستم کنترل میشود.
______________________________________________________________________________________________________________________
تفاوت SS5Y3-50 و SS5Y3-51
| مدل | نوع قرارگیری پورت | کاربرد |
|---|---|---|
| SS5Y3-50 | Side Ported | اتصال پورتها از بغل منیفولد |
| SS5Y3-51 | Bottom Ported | اتصال پورتها از زیر منیفولد |
