توضیحات

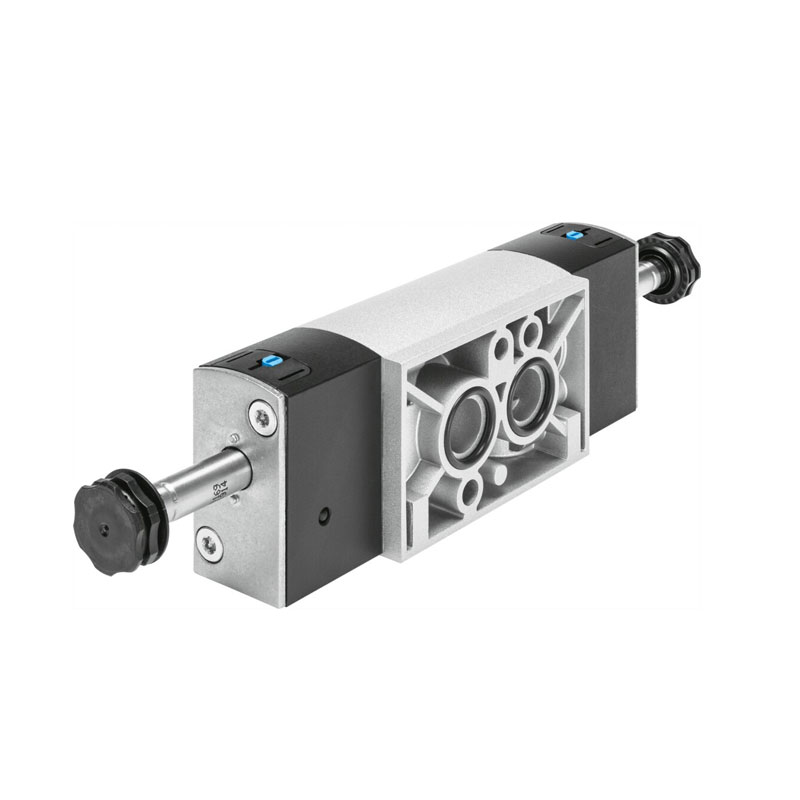

سلونوئید ولو پنوماتیک فستو مدل – VSNC-F-P53U-MD-G14-FN
شیر برقی پنوماتیک Festo VSNC-F-P53U-MD-G14-FN با پارتنامبر 577270 یک شیر 5/3 راهه با وضعیت میانی تحت فشار است که برای کنترل جریان هوای فشرده و عملکرد عملگرهای پنوماتیکی طراحی شده است. این مدل با تحریک الکتریکی، کنترل پایلوتدار و اتصال استاندارد NAMUR، گزینهای مناسب برای سیستمهای اتوماسیون صنعتی و کنترل ولوها و عملگرهای پنوماتیکی محسوب میشود.
________________________________________________________________________________________________________________________
نکات برجسته
🟢 عملکرد 5/3 راهه با وضعیت میانی تحت فشار برای کنترل دقیقتر عملگر
🟢 اتصال NAMUR مناسب نصب مستقیم روی عملگرهای پنوماتیکی
🟢 دبی 950 لیتر بر دقیقه برای تأمین جریان هوای مناسب
🟢 زمان پاسخ سریع با زمان وصل 23 میلیثانیه
🟢 پایلوت داخلی برای سادهتر شدن مدار پنوماتیکی
🟢 برگشت فنری مکانیکی برای بازگشت شیر پس از قطع فرمان
🟢 Duty Cycle برابر 100٪ مناسب کارکرد مداوم
_____________________________________________________________________________________________________________________
مشخصات فنی اصلی
🟣 مدل: VSNC-F-P53U-MD-G14-FN

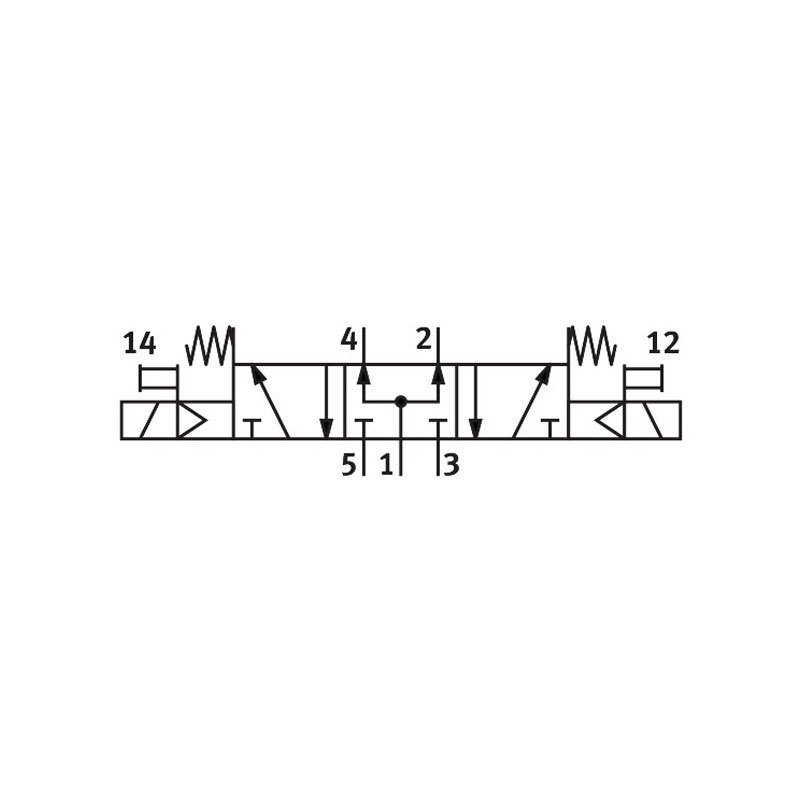

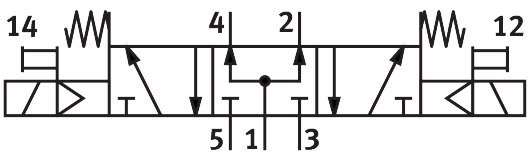

🟣 عملکرد شیر: 5/3 راهه، وضعیت میانی تحت فشار
🟣 نوع تحریک: الکتریکی
🟣 سایز شیر: 32 mm
🟣 دبی نامی : 950 L/min
🟣 فشار کاری: 3 تا 8 bar
🟣 نوع کنترل: Piloted
🟣 نوع برگشت: فنر مکانیکی
🟣 زمان قطع: 103 ms
🟣 زمان وصل: 23 ms
🟣 دمای کاری: -20 تا +60°C
🟣 اتصال : NAMUR
اگر در جستوجوی شیرهای پنوماتیک با کیفیت برتر و قیمت مقرونبهصرفه برای سیستمهای اتوماسیون صنعتی خود هستید، برند ایرماتیک گزینهای ایدهآل محسوب میشود. این برند به دلیل عملکرد پایدار و هزینههای اقتصادی، انتخابی محبوب در میان صنایع مختلف است. برای کسب اطلاعات بیشتر، میتوانید به “صفحه محصولات شیرهای پنوماتیک ایرماتیک” مراجعه کنید. همچنین، پنوماتیک هاب بهعنوان تأمینکننده محصولات برندهای برجسته جهانی مانند SMC و Festo آلمان، آماده پاسخگویی به نیازهای تخصصی شما در حوزه اتوماسیون صنعتی است.
ساختار و نحوه عملکرد
این شیر از نوع Piston Gate Valve است و با فرمان الکتریکی، مسیر هوای فشرده را تغییر میدهد. وضعیت میانی آن تحت فشار است و طراحی 5/3 راهه امکان کنترل مناسبتر عملگر را فراهم میکند.
فرمان برق → فعال شدن پایلوت → تغییر مسیر هوا → کنترل عملگر
_______________________________________________________________________________________________________________________
زمینههای بهرهبرداری
- کنترل عملگرهای پنوماتیکی
- سیستمهای اتوماسیون صنعتی
- تجهیزات دارای اتصال استاندارد NAMUR
- سیستمهای کنترل ولو و عملگر
- کاربردهایی که به شیر 5/3 با وضعیت میانی تحت فشار نیاز دارند.
_______________________________________________________________________________________________________________________
مراحل اجرا و راهاندازی
این شیر با اتصال استاندارد NAMUR طراحی شده و برای نصب مستقیم روی عملگرهای پنوماتیکی دارای رابط NAMUR مناسب است. همچنین امکان نصب شیر در هر موقعیتی وجود دارد و اتصال مکانیکی آن از طریق سوراخهای نصب (Through-hole) انجام میشود.
نکات نگهداری
برای افزایش عمر مفید شیر، باید از هوای فشرده تمیز و مطابق استاندارد ISO 8573-1:2010 [7:4:4] استفاده شود و فشار کاری در محدوده 3 تا 8 بار نگه داشته شود. همچنین بهتر است اتصالات پنوماتیک، محل نصب NAMUR و اتصالات بوبین به صورت دورهای از نظر نشتی، شلشدن یا آسیب بررسی شوند. عملکرد شیر و حرکت عملگر نیز باید بهطور منظم کنترل شود تا در صورت کاهش سرعت یا اختلال در عملکرد، مشکل بهموقع شناسایی شود. در صورت استفاده از هوای روغنکاریشده، این شرایط باید در ادامه کار نیز حفظ شود. همچنین دمای محیط و سیال نباید از محدوده 20- تا 60+ درجه سانتیگراد خارج شود.
_______________________________________________________________________________________________________________________
تفاوت این مدل با شیرهای برقی معمولی
تفاوت این مدل با شیرهای معمولی بیشتر در نوع عملکرد و نحوه نصب است. مدل Festo VSNC-F-P53U-MD-G14-FN یک شیر 5/3 راهه با وضعیت میانی تحت فشار و اتصال NAMUR است؛ بنابراین برای کنترل عملگرهای پنوماتیکی، مخصوصاً در سیستمهای صنعتی، انعطاف و کنترل بیشتری نسبت به شیرهای ساده 3/2 یا 5/2 دارد. همچنین با دبی 950 L/min، زمان وصل 23ms و Duty Cycle 100٪ برای عملکرد سریع و مداوم مناسب است.
