توضیحات

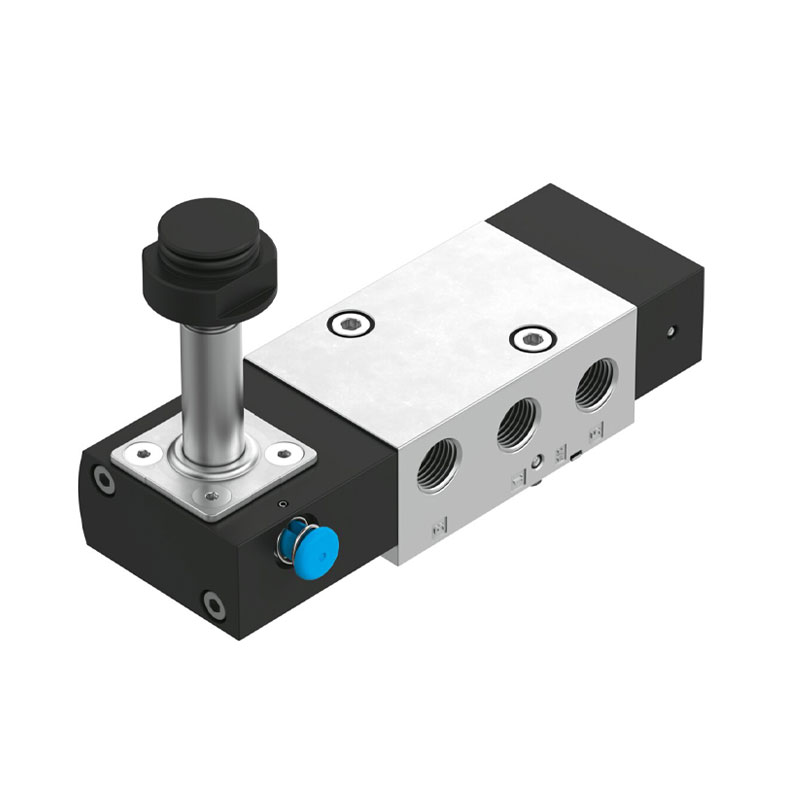

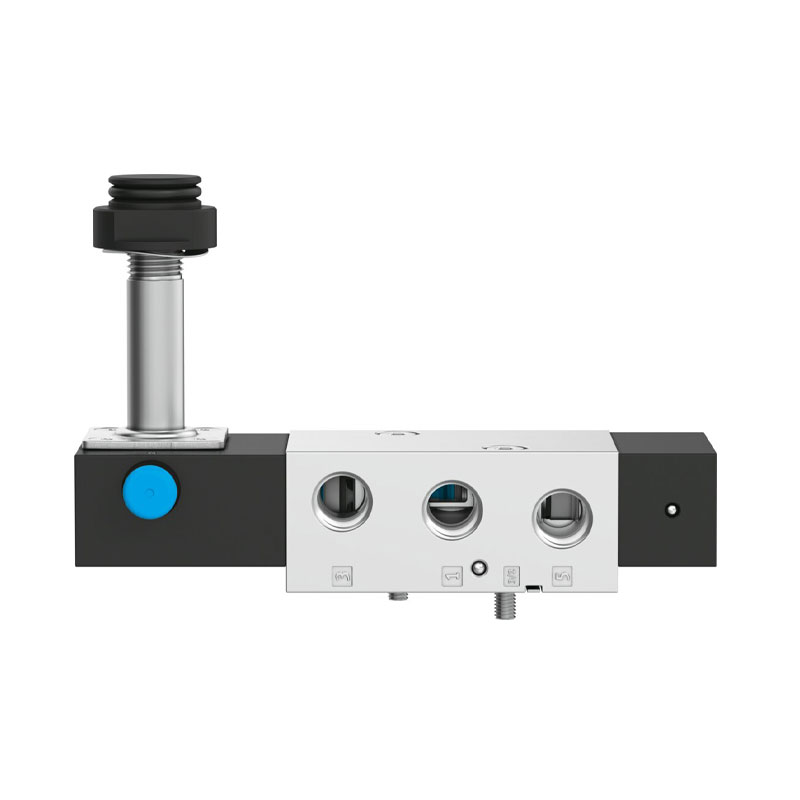

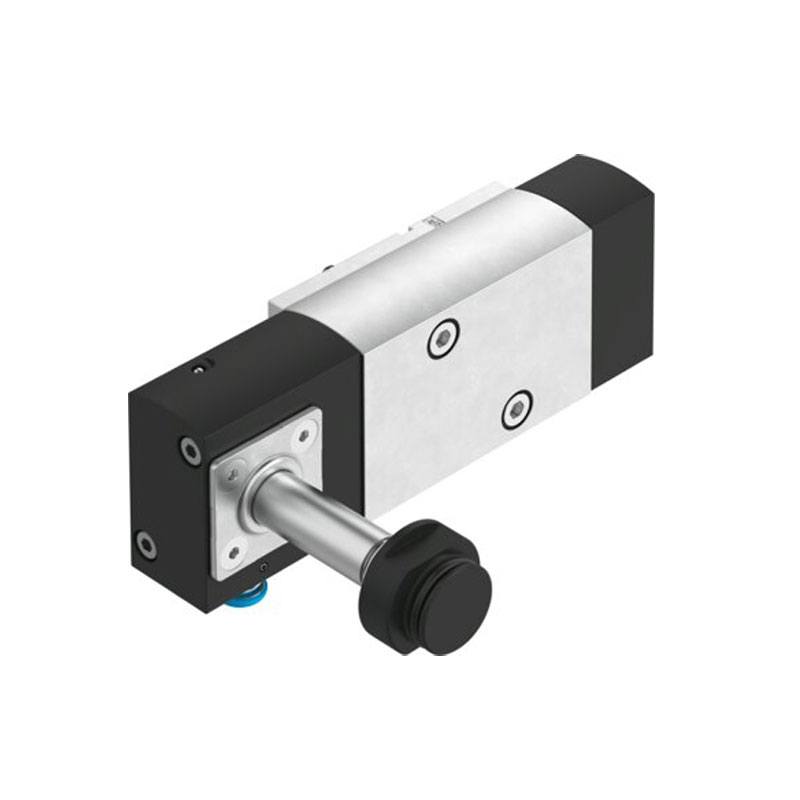

شیر برقی پنوماتیک فستو مدل – VSNC-FTC-M52-MH-G14-F19
شیر برقی Festo VSNC-FTC-M52-MH-G14-F19 با شماره فنی 8116369 یک شیر کنترل جهت پنوماتیک با تحریک الکتریکی است که قابلیت عملکرد بهصورت 3/2 یا 5/2 را دارد. این مدل با اتصال استاندارد NAMUR، پایلوت داخلی و بازگشت فنری، برای کنترل جریان هوای فشرده در سیستمهای پنوماتیک و اتوماسیون صنعتی طراحی شده است.
________________________________________________________________________________________________________________________
نکات برجسته

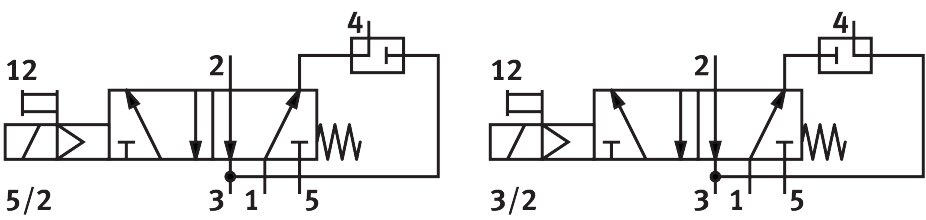

⚪ عملکرد 3/2 و 5/2 قابل تبدیل: امکان استفاده از شیر در دو نوع مدار پنوماتیکی مختلف.
⚪ اتصال استاندارد NAMUR: مناسب برای نصب روی تجهیزات و عملگرهای دارای استاندارد VDI/VDE 3845.
⚪ دبی نامی 800 لیتر بر دقیقه: امکان عبور حجم مناسبی از هوای فشرده برای کاربردهای صنعتی.
⚪ پاسخدهی سریع: زمان روشنشدن 25 میلیثانیه و زمان خاموششدن 65 میلیثانیه.
⚪ پایلوت داخلی: هوای موردنیاز بخش پایلوت از داخل شیر تأمین میشود.
⚪ بازگشت فنری: پس از قطع فرمان، شیر توسط فنر مکانیکی به وضعیت اولیه بازمیگردد.
⚪ کارکرد مداوم: دارای Duty Cycle 100% و مناسب برای کارکرد پیوسته.
⚪ مقاومت خوردگی CRC 2: مناسب برای محیطهایی با تنش خوردگی متوسط.
_____________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | VSNC-FTC-M52-MH-G14-F19 |
| عملکرد | 5/2 یا 3/2 قابل تبدیل |
| نوع تحریک | الکتریکی |
| دبی نامی | 800 l/min |
| فشار کاری | 2.5 تا 8 bar |
| استاندارد اتصال | VDI/VDE 3845 |
| دمای سیال | -20 تا +60°C |
| دمای محیط | -20 تا +60°C |
| نوع کنترل | پایلوتدار |
| تأمین هوای پایلوت | داخلی |
| زمان روشنشدن | 25 ms |
| زمان خاموششدن | 65 ms |
| جنس بدنه | آلیاژ آلومینیوم |

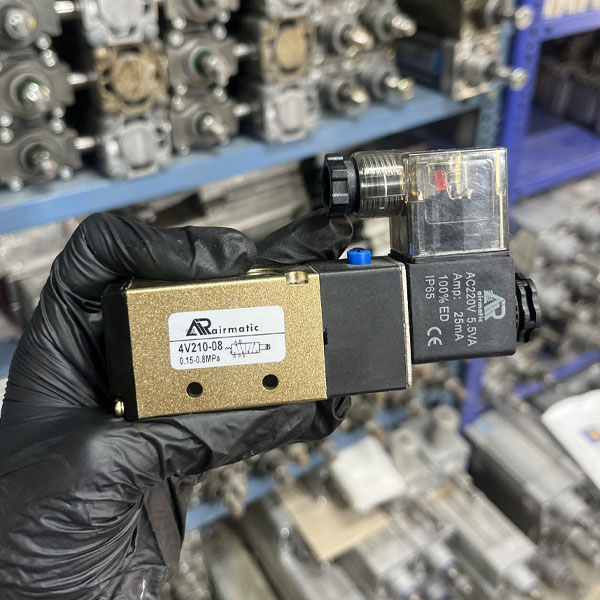

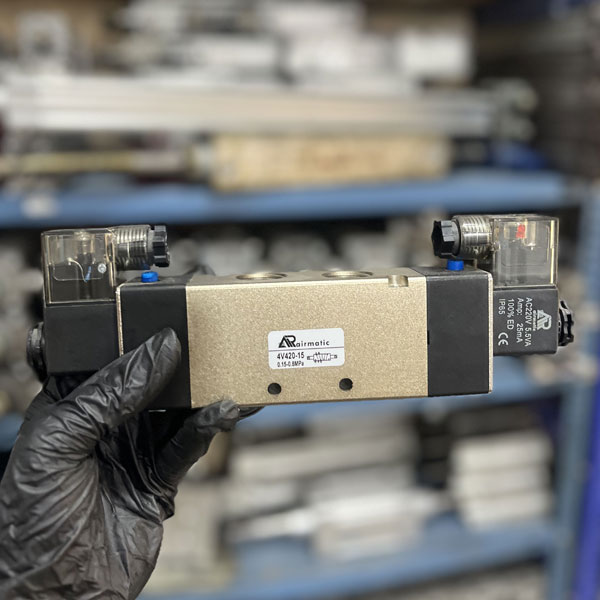

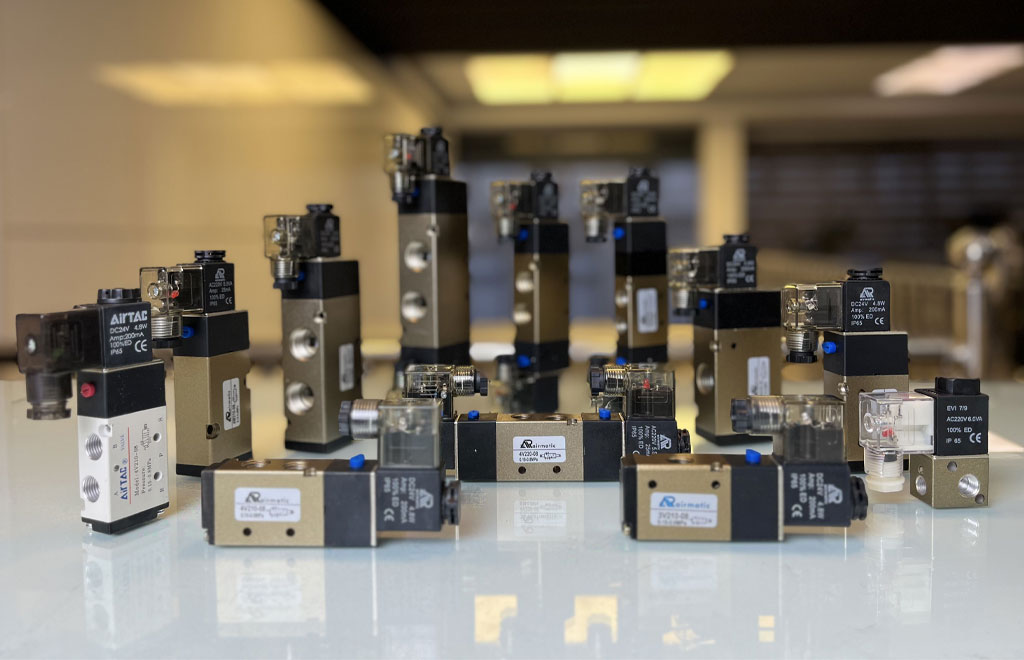

اگر در جستوجوی شیرهای پنوماتیک با کیفیت برتر و قیمت مقرونبهصرفه برای سیستمهای اتوماسیون صنعتی خود هستید، برند ایرماتیک گزینهای ایدهآل محسوب میشود. این برند به دلیل عملکرد پایدار و هزینههای اقتصادی، انتخابی محبوب در میان صنایع مختلف است. برای کسب اطلاعات بیشتر، میتوانید به “صفحه محصولات شیرهای پنوماتیک ایرماتیک” مراجعه کنید. همچنین، پنوماتیک هاب بهعنوان تأمینکننده محصولات برندهای برجسته جهانی مانند SMC و Festo آلمان، آماده پاسخگویی به نیازهای تخصصی شما در حوزه اتوماسیون صنعتی است.
نصب و راه اندازی

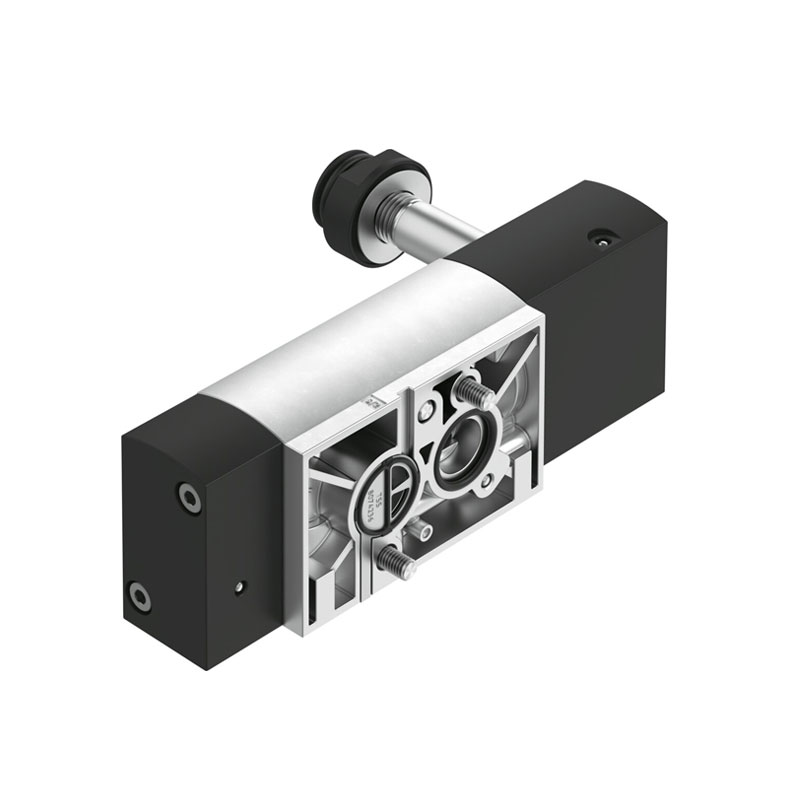

🟣 اتصال NAMUR: دارای الگوی نصب استاندارد VDI/VDE 3845 برای اتصال به تجهیزات سازگار.
🟣 موقعیت نصب: شیر را میتوان در هر موقعیتی نصب کرد.
🟣 اتصالات پنوماتیک: دارای اتصالات G1/4 در پورتهای مربوطه و اتصال NAMUR است.
🟣 نصب با سوراخ عبوری: برای نصب مکانیکی از روش Through-hole استفاده میشود.
🟣 بوبین: ولتاژ کاری از طریق بوبین تأمین میشود و بوبین باید جداگانه سفارش داده شود.
______________________________________________________________________________________________________________________
موارد کاربرد
🟠 اتوماسیون صنعتی: برای کنترل الکتریکی جریان و مسیر هوای فشرده در تجهیزات اتوماتیک.
🟠 مدارهای کنترل پنوماتیک: برای تغییر مسیر هوای فشرده و کنترل وضعیت مدار.
🟠 کنترل عملگرهای پنوماتیکی: مناسب برای کنترل حرکت و وضعیت عملگرهای پنوماتیکی.
🟠 تجهیزات دارای اتصال NAMUR: مناسب برای نصب روی تجهیزات و عملگرهای سازگار با استاندارد NAMUR.
🟠 سیستمهای صنعتی با کارکرد مداوم: با Duty Cycle 100% برای کاربردهای نیازمند عملکرد پیوسته مناسب است.
نکات نگهداری
🟡 کیفیت هوای فشرده: از هوای تمیز و مطابق ISO 8573-1:2010 [7:4:4] استفاده شود.
🟡 کنترل فشار: فشار ورودی در محدوده 2.5 تا 8 بار حفظ شود.
🟡 بررسی نشتی: اتصالات پنوماتیک و محل اتصال NAMUR بهصورت دورهای بررسی شوند.
🟡 کنترل بوبین: اتصال و مشخصات بوبین انتخابشده با شیر مطابقت داشته باشد.
🟡 رعایت جهت جریان: جهت جریان این مدل غیرقابل برگشت است و اتصالها باید مطابق مدار انجام شوند.
🟡 روغنکاری: در صورت استفاده از هوای روغنکاریشده، این روش باید در ادامه کار سیستم نیز حفظ شود.
_______________________________________________________________________________________________________________________
تفاوت این مدل با شیرهای برقی معمولی
- مهمترین ویژگی این مدل، ترکیب اتصال NAMUR، عملکرد قابل تبدیل 3/2 و 5/2، پایلوت داخلی و پاسخدهی سریع است. همچنین با دبی 800 l/min و Duty Cycle 100% برای استفاده مداوم در سیستمهای پنوماتیک صنعتی مناسب است.
- در نتیجه، این شیر بیشتر برای کنترل حرفهای عملگرها و تجهیزات پنوماتیکی صنعتی طراحی شده و اتصال NAMUR آن امکان نصب استاندارد روی تجهیزات سازگار را فراهم میکند.
