توضیحات

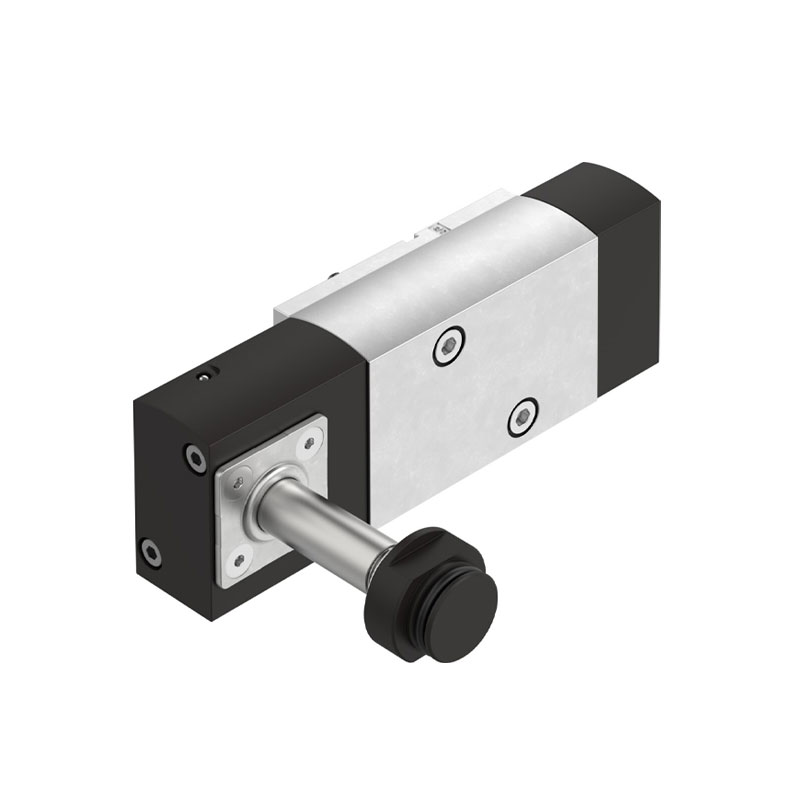

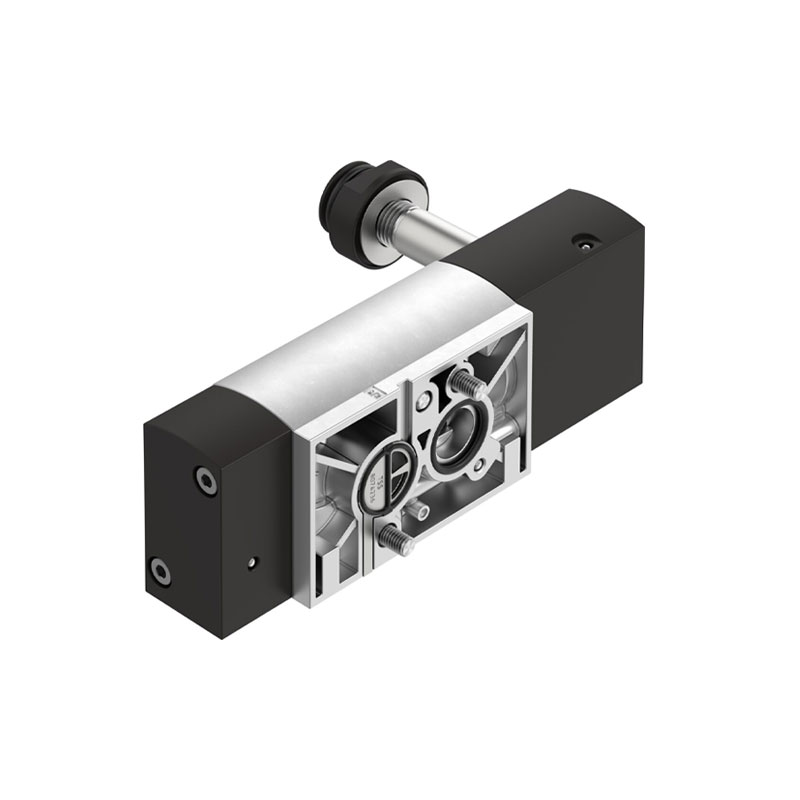

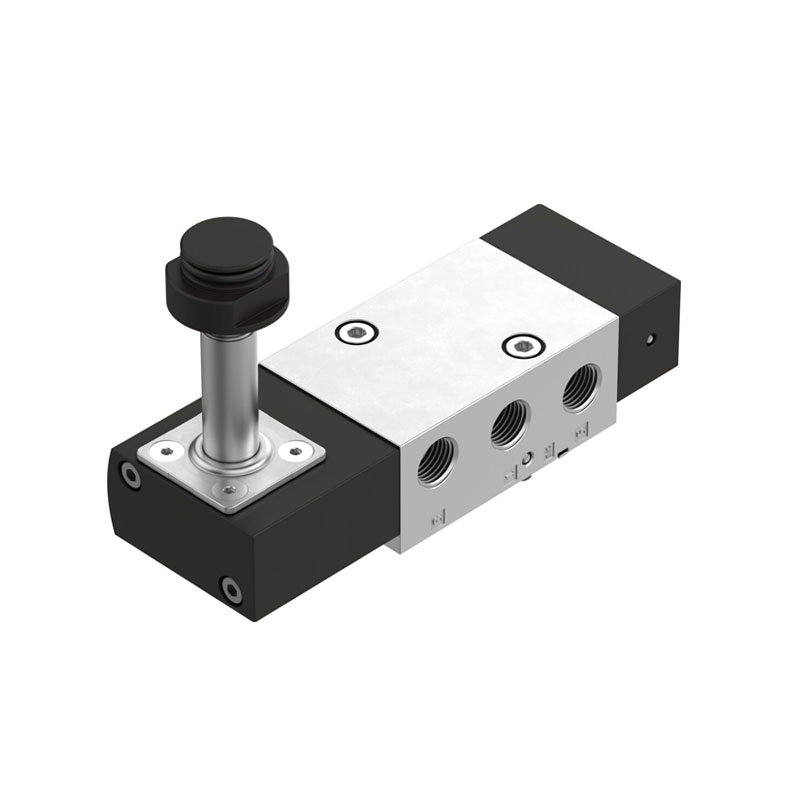

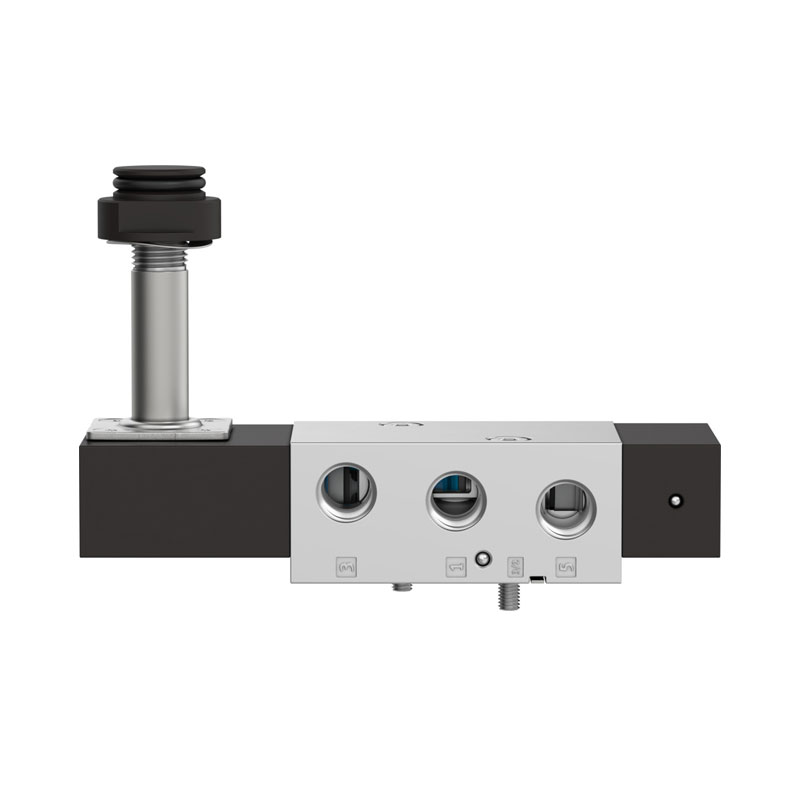

شیر برقی پنوماتیک فستو مدل – VSNC-FTC-M52-M-G14-F19A
شیر Festo VSNC-FTC-M52-M-G14-F19A یک شیر برقی پنوماتیک با عملکرد 5/2 یا 3/2 قابل تبدیل است که برای کنترل جهت هوای فشرده در سیستمهای پنوماتیک و اتوماسیون صنعتی استفاده میشود. این مدل دارای اتصال استاندارد NAMUR، کنترل پایلوتدار و بازگشت مکانیکی با فنر است.
________________________________________________________________________________________________________________________
نکات برجسته

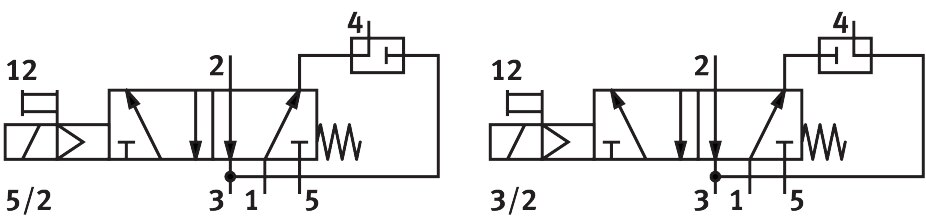

🔶 عملکرد 5/2 و 3/2 قابل تبدیل: امکان استفاده در مدارهای مختلف پنوماتیکی.
🔶 اتصال NAMUR: مناسب برای تجهیزات و عملگرهای دارای استاندارد VDI/VDE 3845.
🔶 پایلوت داخلی: هوای موردنیاز بخش پایلوت از داخل شیر تأمین میشود.
🔶 بازگشت فنری: پس از قطع فرمان، فنر مکانیکی شیر را به وضعیت اولیه بازمیگرداند.
🔶 دبی 800 لیتر بر دقیقه: مناسب برای عبور هوای فشرده در کاربردهای صنعتی.
🔶 اگزوز قابل تنظیم: امکان تنظیم عملکرد تخلیه هوای شیر وجود دارد.
🔶 کارکرد مداوم: دارای Duty Cycle 100% برای استفاده پیوسته.
_____________________________________________________________________________________________________________________
مشخصات فنی اصلی
🔷 مدل: VSNC-FTC-M52-M-G14-F19A
🔷 عملکرد شیر: 5/2 یا 3/2 قابل تنظیم
🔷 نوع تحریک: الکتریکی
🔷 سایز شیر: 32 mm
🔷 دبی نامی : 800 L/min
🔷 فشار کاری: 2.5 تا 8 bar
🔷 نوع کنترل: پایلوتدار (Piloted)
🔷 نوع برگشت: فنر مکانیکی
🔷 زمان قطع: 380 ms
🔷 زمان وصل: 435 ms
🔷 دمای کاری: -20 تا +60°C
🔷 نوع آببندی: Soft / NBR
🔷 اتصال رزوهای: G1/4
🔷 دوره کاری: 100%
اگر در جستوجوی شیرهای پنوماتیک با کیفیت برتر و قیمت مقرونبهصرفه برای سیستمهای اتوماسیون صنعتی خود هستید، برند ایرماتیک گزینهای ایدهآل محسوب میشود. این برند به دلیل عملکرد پایدار و هزینههای اقتصادی، انتخابی محبوب در میان صنایع مختلف است. برای کسب اطلاعات بیشتر، میتوانید به “صفحه محصولات شیرهای پنوماتیک ایرماتیک” مراجعه کنید. همچنین، پنوماتیک هاب بهعنوان تأمینکننده محصولات برندهای برجسته جهانی مانند SMC و Festo آلمان، آماده پاسخگویی به نیازهای تخصصی شما در حوزه اتوماسیون صنعتی است.
شرایط کاری و محیطی
این شیر برای کارکرد صحیح باید با هوای فشرده مطابق ISO 8573-1:2010 [7:4:4] استفاده شود. امکان استفاده از هوای روغنکاریشده نیز وجود دارد، اما در این حالت ادامه کار سیستم نیز باید با هوای روغنکاریشده انجام شود.
دمای سیال: -20 تا +60°C
دمای محیط: -20 تا +60°C
مقاومت خوردگی: CRC 2
RoHS: مطابق استاندارد
LABS/PWIS: مطابق VDMA24364-B2-L
_______________________________________________________________________________________________________________________
مراحل اجرا و راهاندازی
🟣 روش نصب: Through-hole
🟣 موقعیت نصب: قابل نصب در هر موقعیت
🟣 اتصال: NAMUR مطابق VDI/VDE 3845
🟣 اتصالات پنوماتیک: G1/4 و NAMUR
🟣 بوبین: باید جداگانه انتخاب و سفارش داده شود.
🟣 جهت جریان: غیرقابل برگشت است و اتصالها باید مطابق مشخصات شیر انجام شوند.
______________________________________________________________________________________________________
مزایای مهم محصول
🔵 انعطافپذیری بالا بهدلیل عملکرد 3/2 و 5/2
🔵 نصب استاندارد و ساده با اتصال NAMUR
🔵 پایلوت داخلی و عدم نیاز به تأمین پایلوت خارجی
🔵 قابلیت کارکرد مداوم 100%
🔵 بدنه آلومینیومی مقاوم
🔵 مناسب برای شرایط صنعتی با تنش خوردگی متوسط
🔵 قابلیت نصب در هر موقعیت
نکات نگهداری
🟡 از هوای فشرده تمیز و استاندارد استفاده شود.
🟡 فشار کاری در محدوده 2.5 تا 8 بار نگه داشته شود.
🟡 اتصالات G1/4 و NAMUR از نظر نشتی و شلشدن بررسی شوند.
🟡 وضعیت بوبین و اتصالات الکتریکی بهصورت دورهای کنترل شود.
🟡 در صورت استفاده از هوای روغنکاریشده، این روش باید در ادامه نیز حفظ شود.
_______________________________________________________________________________________________________________________
تفاوت این مدل با شیرهای برقی معمولی
تفاوت اصلی این مدل Festo با بسیاری از برندهای مشابه، طراحی استاندارد NAMUR، قابلیت عملکرد 3/2 و 5/2، پایلوت داخلی و دبی 800 لیتر بر دقیقه است. این ویژگیها باعث میشوند برای کنترل عملگرهای پنوماتیکی و کاربردهای اتوماسیون صنعتی گزینهای انعطافپذیر و قابلاعتماد باشد.
