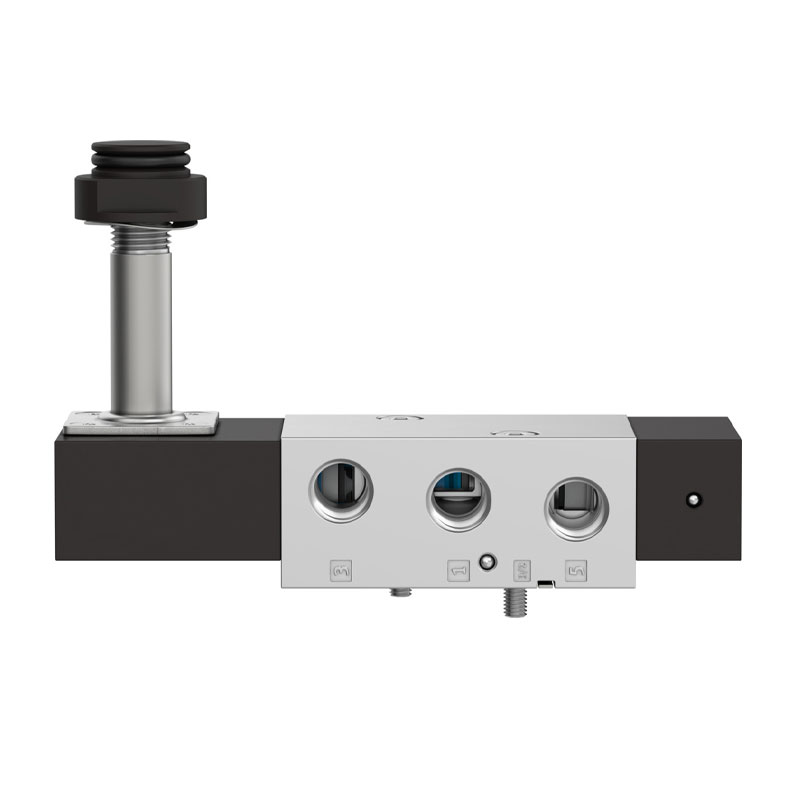

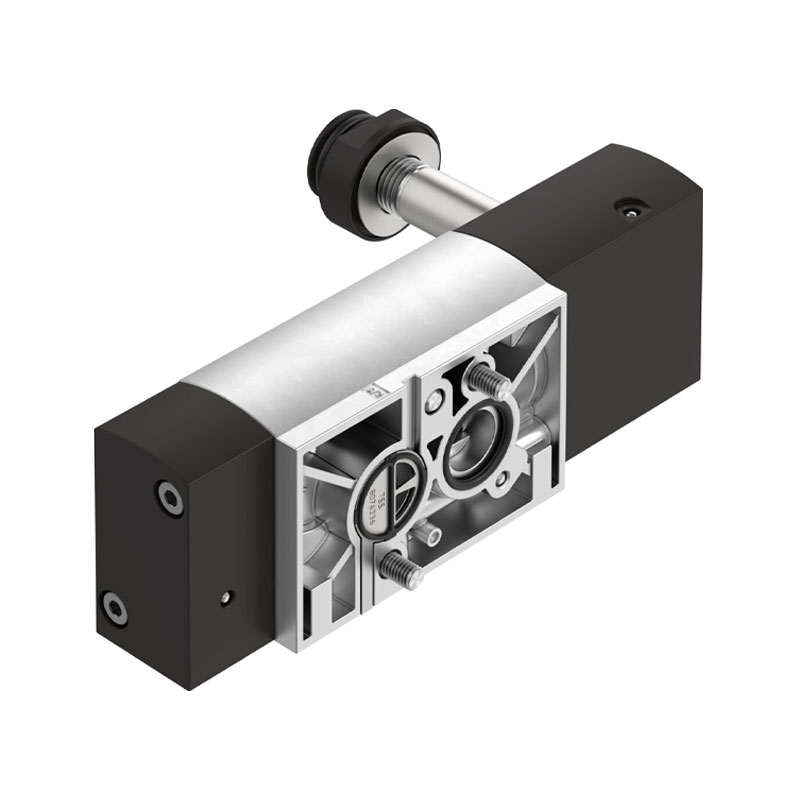

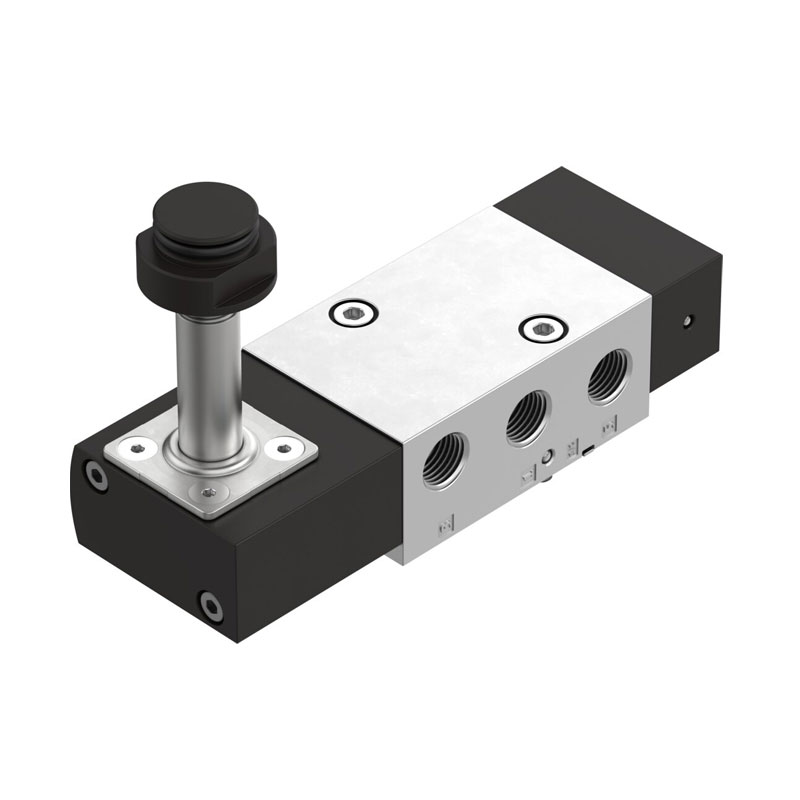

سلونوئید ولو پنوماتیک فستو مدل – VSNC-FTC-M52-M-G14-F19
شیر برقی Festo VSNC-FTC-M52-M-G14-F19 یک شیر کنترل جهت پنوماتیک با تحریک الکتریکی است که امکان عملکرد بهصورت 5/2 یا 3/2 را فراهم میکند. این مدل دارای اتصال استاندارد NAMUR، پایلوت داخلی و بازگشت فنری است و برای کنترل هوای فشرده در سیستمهای صنعتی و اتوماسیون پنوماتیک طراحی شده است.
ویژگیهای متمایز محصول
🔶 عملکرد 5/2 و 3/2 قابل تبدیل: امکان استفاده از شیر در دو حالت مختلف متناسب با مدار پنوماتیک.
🔶 اتصال استاندارد NAMUR: مناسب برای نصب روی تجهیزات و عملگرهای دارای استاندارد VDI/VDE 3845 .
🔶 دبی بالا: دارای دبی نامی 800 لیتر بر دقیقه برای عبور مناسب هوای فشرده.
🔶 سرعت عملکرد بالا: زمان روشنشدن حدود 25 میلیثانیه و زمان خاموششدن حدود 65 میلیثانیه است.
🔶 پایلوت داخلی: هوای موردنیاز بخش پایلوت از داخل شیر تأمین میشود.
🔶 بازگشت فنری: پس از قطع فرمان، شیر توسط فنر مکانیکی به وضعیت اولیه بازمیگردد.
🔶 کارکرد مداوم: دارای Duty Cycle 100% و مناسب برای کارکرد پیوسته.
🔶 مقاومت در برابر خوردگی: دارای کلاس مقاومت خوردگی CRC 2، مناسب برای محیطهایی با تنش خوردگی متوسط.
__________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | VSNC-FTC-M52-M-G14-F19 |
| عملکرد | 5/2 یا 3/2 قابل تبدیل |
| نوع تحریک | الکتریکی |
| دبی نامی | 800 l/min |
| فشار کاری | 2.5 تا 8 bar |
| اتصال پنوماتیک | NAMUR / G1/4 |
| دمای سیال | -20 تا +60°C |
| دمای محیط | -20 تا +60°C |
| نوع کنترل | Pilot-operated |
| استاندارد اتصال | VDI/VDE 3845 (NAMUR) |
| عرض شیر | 32 mm |
اگر در جستوجوی شیرهای پنوماتیک با کیفیت برتر و قیمت مقرونبهصرفه برای سیستمهای اتوماسیون صنعتی خود هستید، برند ایرماتیک گزینهای ایدهآل محسوب میشود. این برند به دلیل عملکرد پایدار و هزینههای اقتصادی، انتخابی محبوب در میان صنایع مختلف است. برای کسب اطلاعات بیشتر، میتوانید به “صفحه محصولات شیرهای پنوماتیک ایرماتیک” مراجعه کنید. همچنین، پنوماتیک هاب بهعنوان تأمینکننده محصولات برندهای برجسته جهانی مانند SMC و Festo آلمان، آماده پاسخگویی به نیازهای تخصصی شما در حوزه اتوماسیون صنعتی است.
ساختار و نحوه عملکرد

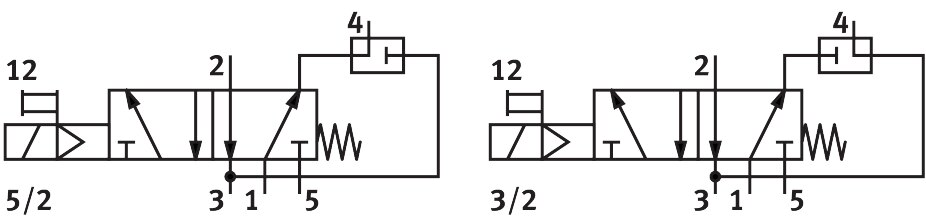

این شیر از نوع پایلوتدار است؛ یعنی فرمان الکتریکی باعث فعال شدن بخش پایلوت شده و در نتیجه مسیر اصلی هوای فشرده تغییر میکند. شیر میتواند در مدار بهصورت 3/2 یا 5/2 مورد استفاده قرار گیرد.
پس از قطع فرمان، فنر مکانیکی شیر را به وضعیت اولیه بازمیگرداند. همچنین عملکرد خروجی هوای اگزوز قابل تنظیم است.
____________________________________________________________________________________________________________________
راهنمای نصب و اجرا
🟣 نصب در هر موقعیت: شیر از نظر موقعیت نصب محدودیت خاصی ندارد.

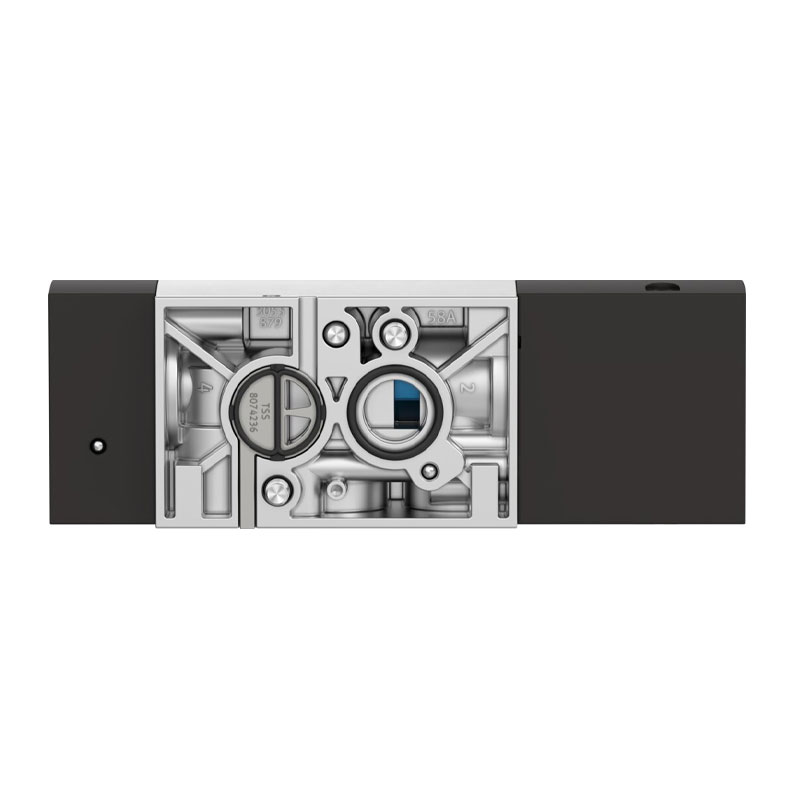

🟣 اتصال NAMUR: دارای الگوی نصب NAMUR مطابق استاندارد VDI/VDE 3845 است.
🟣 اتصالات پنوماتیک: دارای اتصالات G1/4 و اتصال NAMUR برای بخشهای مربوطه است.
🟣 نصب با سوراخ عبوری: طراحی شیر امکان نصب بهصورت Through-hole را فراهم میکند.
🟣 بوبین: ولتاژ کاری از طریق بوبین سلونوئیدی تأمین میشود و بوبین باید بهصورت جداگانه سفارش داده شود.
____________________________________________________________________________________________________________________
کاربردهای پیشنهادی
🟡 اتوماسیون صنعتی: کنترل و تغییر مسیر هوای فشرده در تجهیزات اتوماتیک.
🟡 مدارهای کنترل پنوماتیک: برای کنترل جریان هوا و تغییر وضعیت مدار پنوماتیکی.
🟡 کنترل عملگرهای پنوماتیکی: مناسب برای کنترل عملکرد جکها و عملگرهای پنوماتیکی.
🟡 تجهیزات دارای اتصال NAMUR: امکان نصب مستقیم روی تجهیزات و عملگرهای دارای استاندارد NAMUR.
سیستمهای صنعتی با کارکرد مداوم: با Duty Cycle 100٪ برای سیستمهایی که نیاز به عملکرد پیوسته دارند مناسب است.
____________________________________________________________________________________________________________________
تفاوت این شیر با شیرهای برقی معمولی
شیر Festo VSNC-FTC-M52-M-G14-F19 بهدلیل داشتن اتصال استاندارد NAMUR، قابلیت عملکرد 3/2 و 5/2 و طراحی پایلوتدار با پایلوت داخلی، انعطاف پذیری بیشتری در سیستمهای پنوماتیک دارد. همچنین با دبی 800 لیتر بر دقیقه، زمان پاسخ سریع و Duty Cycle 100٪ برای کاربردهای صنعتی و کارکرد مداوم مناسب است. در مقابل، بسیاری از شیرهای برقی معمولی تنها برای یک نوع عملکرد مشخص طراحی شدهاند و لزوماً اتصال NAMUR یا قابلیت نصب مستقیم روی عملگرهای سازگار را ندارند.
