توضیحات

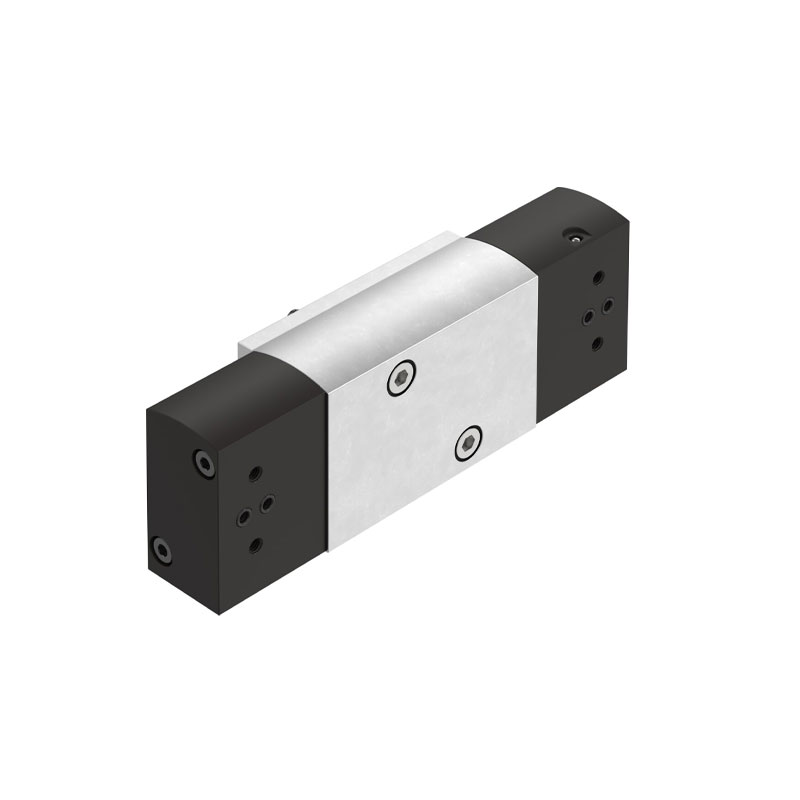

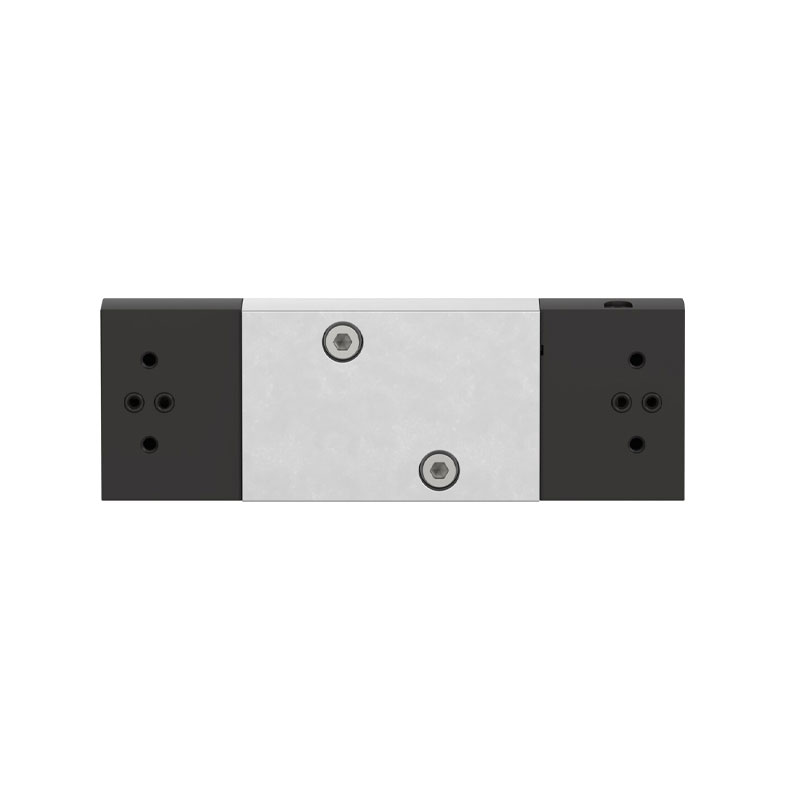

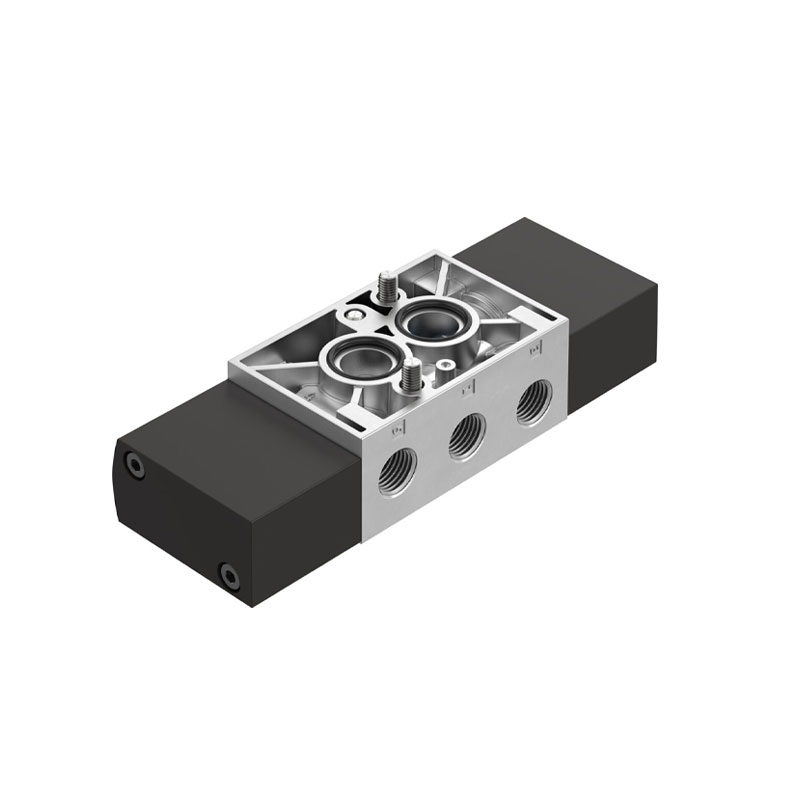

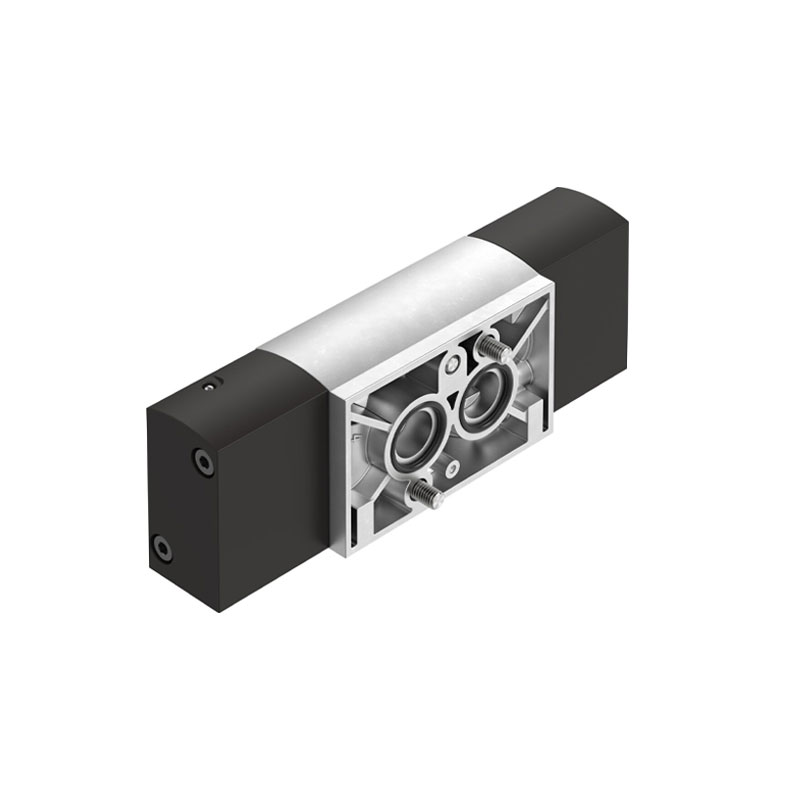

شیر برقی پنوماتیک فستو مدل – VSNC-F-P53U-M-G14-P2
شیر برقی Festo VSNC-F-P53U-M-G14-P2 یک شیر پنوماتیک 5/3 راهه با وضعیت میانی تحت فشار است که با تحریک الکتریکی و طراحی استاندارد NAMUR برای کنترل عملگرهای پنوماتیکی و کاربردهای اتوماسیون صنعتی استفاده میشود. این مدل دارای کنترل پایلوتدار، تأمین هوای پایلوت داخلی و برگشت با فنر مکانیکی است.
________________________________________________________________________________________________________________________
ویژگی های کلیدی
🟤 عملکرد 5/3 راهه با وضعیت میانی تحت فشار برای کنترل مناسب عملگر در حالتهای مختلف.
🟤 اتصال استاندارد NAMUR مناسب نصب مستقیم روی عملگرهای پنوماتیکی.
🟤 دبی نامی 950 L/min برای تأمین جریان هوای مناسب.
🟤 پاسخگویی بسیار سریع با زمان وصل 6ms و زمان قطع 15ms.
🟤 پایلوت داخلی که مدار پنوماتیکی را سادهتر میکند.
🟤 برگشت فنری مکانیکی برای بازگشت شیر به وضعیت تعیینشده پس از قطع فرمان.
🟤 Duty Cycle برابر 100٪ مناسب برای کارکرد مداوم.
_____________________________________________________________________________________________________________________
مشخصات فنی اصلی
⚪ برند: FESTO
⚪ مدل: VSNC-F-P53U-M-G14-P2

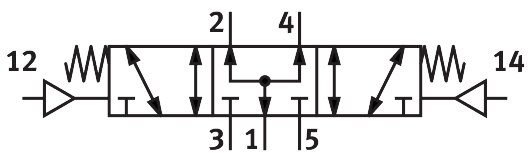

⚪ عملکرد شیر: 5/3 راهه، وضعیت میانی تحت فشار
⚪ نوع تحریک: الکتریکی
⚪ سایز شیر: 32 mm
⚪ دبی نامی : 950 L/min
⚪ فشار کاری: 3 تا 8 bar
⚪ نوع کنترل: Piloted
⚪ نوع برگشت: فنر مکانیکی
⚪ زمان قطع: 15 ms
⚪ زمان وصل: 6 ms
⚪ دمای کاری: -20 تا +60°C
⚪ اتصال : NAMUR
⚪ جهت جریان: غیرقابل برگشت
⚪ اتصالات: G1/4 و NAMUR
⚪ تأمین هوای پایلوت: داخلی
اگر در جستوجوی شیرهای پنوماتیک با کیفیت برتر و قیمت مقرونبهصرفه برای سیستمهای اتوماسیون صنعتی خود هستید، برند ایرماتیک گزینهای ایدهآل محسوب میشود. این برند به دلیل عملکرد پایدار و هزینههای اقتصادی، انتخابی محبوب در میان صنایع مختلف است. برای کسب اطلاعات بیشتر، میتوانید به “صفحه محصولات شیرهای پنوماتیک ایرماتیک” مراجعه کنید. همچنین، پنوماتیک هاب بهعنوان تأمینکننده محصولات برندهای برجسته جهانی مانند SMC و Festo آلمان، آماده پاسخگویی به نیازهای تخصصی شما در حوزه اتوماسیون صنعتی است.
کاربردها
🟢 کنترل عملگرهای پنوماتیکی
برای کنترل حرکت و تغییر وضعیت عملگرهای پنوماتیکی در سیستمهای صنعتی.
🟢 کنترل شیرهای فرایندی (Control Valve)
اتصال NAMUR امکان نصب مستقیم شیر روی اکچویتورهای پنوماتیکی سازگار را فراهم میکند.
🟢 اتوماسیون صنعتی
در خطوط تولید و ماشینآلاتی که کنترل الکتریکی حرکتهای پنوماتیکی موردنیاز است.
🟢 سیستمهای کنترل ولو
برای ارسال و کنترل هوای فشرده به عملگر و تغییر وضعیت شیرهای فرایندی.
🟢 سیستمهای پنوماتیکی با عملکرد مداوم
با توجه به Duty Cycle برابر 100٪، برای کاربردهایی که شیر باید به صورت مداوم در مدار فعال باشد مناسب است.
🟢 کاربردهای نیازمند پاسخ سریع
زمان وصل 6 میلیثانیه و زمان قطع 15 میلیثانیه این مدل، آن را برای سیستمهایی که سرعت تغییر وضعیت اهمیت دارد مناسب میکند.
در مجموع، این مدل بیشتر برای کنترل عملگرها و شیرهای پنوماتیکی در تجهیزات و سیستمهای اتوماسیون صنعتی طراحی شده است.
_______________________________________________________________________________________________________________________
نحوه عملکرد
با اعمال فرمان الکتریکی، پایلوت داخلی فعال شده و مسیر هوای فشرده را تغییر میدهد. این تغییر مسیر باعث کنترل حرکت عملگر پنوماتیکی میشود. در صورت قطع فرمان، مکانیزم فنری شیر عمل میکند. وضعیت میانی این مدل نیز تحت فشار است.
نکات نگهداری
برای افزایش عمر شیر، از هوای فشرده مناسب و تمیز استفاده کنید، فشار را در محدوده مجاز نگه دارید و اتصالات G1/4 و NAMUR را از نظر نشتی بررسی کنید. عملکرد شیر، عملگر و بوبین نیز بهتر است به صورت دورهای کنترل شود. در صورت استفاده از هوای روغنکاریشده، این شرایط باید در ادامه کار نیز حفظ شود.
