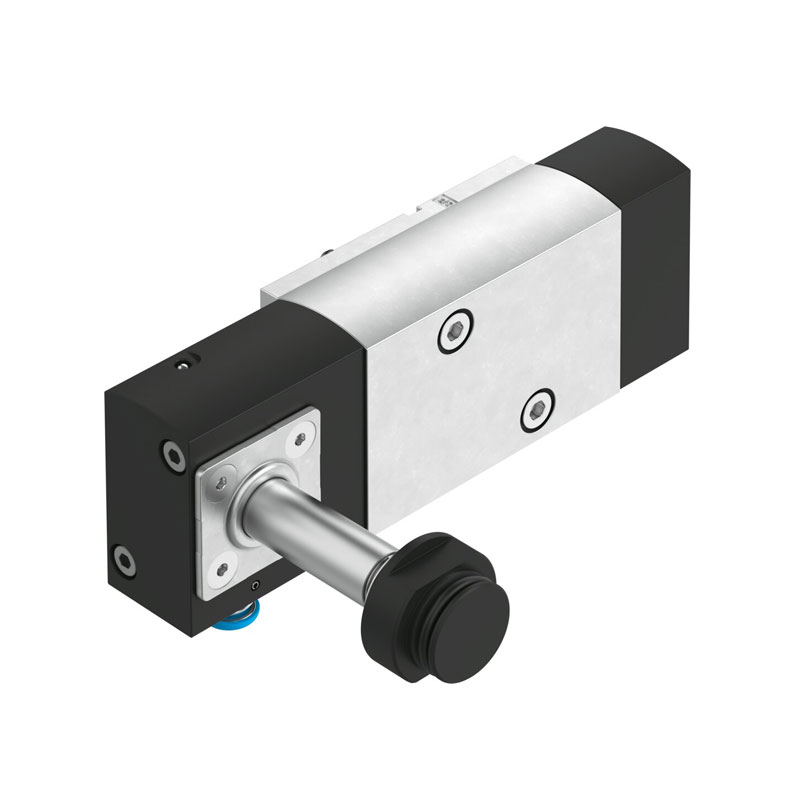

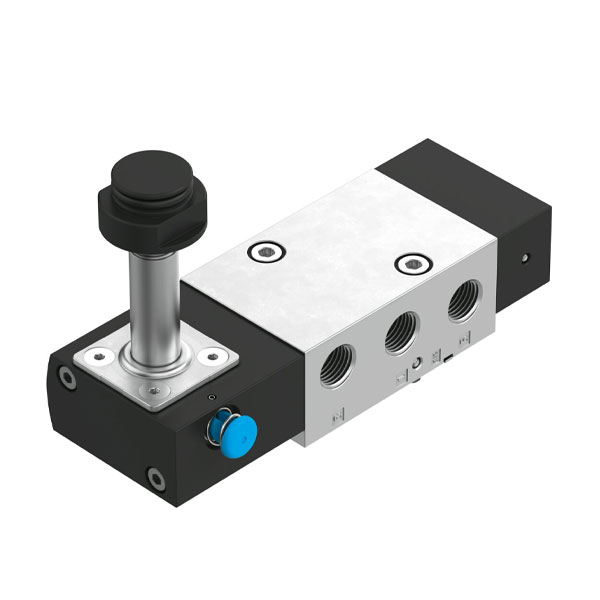

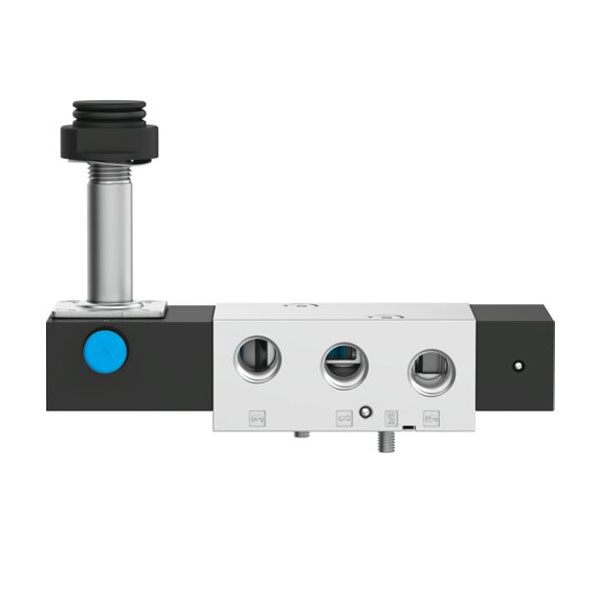

شیر برقی پنوماتیک فستو مدل – VSNC-FTC-M52-MH-G14-F19A
شیر برقی Festo VSNC-FTC-M52-MH-G14-F19A با شماره فنی 8116376 یک شیر کنترل جهت پنوماتیک با عملکرد الکتریکی است که برای کنترل و تغییر مسیر هوای فشرده در سیستمهای صنعتی طراحی شده است. این مدل دارای اتصال استاندارد NAMUR بوده و قابلیت تبدیل بین عملکرد 5/2 و 3/2 را دارد؛ به همین دلیل برای کنترل عملگرها و تجهیزات پنوماتیکی در کاربردهای صنعتی گزینهای انعطافپذیر محسوب میشود.
_____________________________________________________________________________________________________________________
ویژگیهای کلیدی محصول
🟢 عملکرد 5/2 و 3/2 قابل تبدیل: امکان استفاده از شیر در دو پیکربندی مختلف، متناسب با نوع مدار پنوماتیک.
🟢 دبی بالا: دبی نامی استاندارد شیر 800 لیتر بر دقیقه است.
🟢 عملکرد الکتریکی: فرمان شیر توسط بوبین سلونوئیدی انجام میشود؛ بوبین باید جداگانه سفارش داده شود.
🟢 پایلوت داخلی: شیر بهصورت پایلوتدار با تأمین هوای پایلوت داخلی کار میکند.
🟢 بازگشت فنری: پس از قطع فرمان، بازگشت شیر توسط فنر مکانیکی انجام میشود.
🟢 قابلیت نصب در هر موقعیت: محدودیت خاصی برای موقعیت نصب شیر در دیتاشیت اعلام نشده است.
🟢 کارکرد مداوم: دارای Duty Cycle 100% بوده و برای کارکرد پیوسته مناسب است.
🟢 مقاومت مناسب در برابر خوردگی: دارای کلاس مقاومت به خوردگی CRC 2.
_____________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
|---|---|
| مدل شیر | VSNC-FTC-M52-MH-G14-F19A |
| برند | Festo |
| نوع شیر | شیر برقی کنترل جهت پنوماتیک |
| عملکرد | 3/2 و 5/2 قابل تبدیل |
| نوع تحریک | الکتریکی |

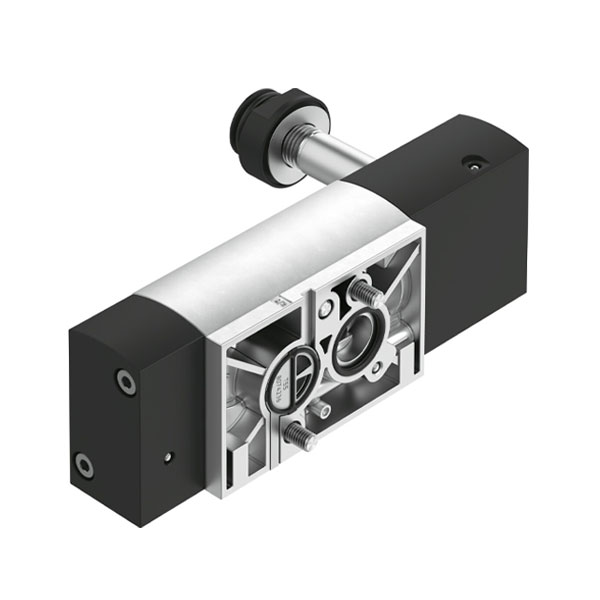

| اتصال | NAMUR مطابق استاندارد VDI/VDE 3845 |
| دبی نامی (L/min) | 800 لیتر بر دقیقه |
| فشار کاری | 2.5 تا 8 بار |
| نوع عملکرد | پایلوتدار با پایلوت داخلی |
| بازگشت | فنری |
| دمای کاری (°C) | 20- تا 60+ |
| دمای محیط (°C) | 20- تا 60+ |
| وزن | حدود 480 گرم |
| سیال کاری | هوای فشرده |
اگر در جستوجوی شیرهای پنوماتیک با کیفیت برتر و قیمت مقرونبهصرفه برای سیستمهای اتوماسیون صنعتی خود هستید، برند ایرماتیک گزینهای ایدهآل محسوب میشود. این برند به دلیل عملکرد پایدار و هزینههای اقتصادی، انتخابی محبوب در میان صنایع مختلف است. برای کسب اطلاعات بیشتر، میتوانید به “صفحه محصولات شیرهای پنوماتیک ایرماتیک” مراجعه کنید. همچنین، پنوماتیک هاب بهعنوان تأمینکننده محصولات برندهای برجسته جهانی مانند SMC و Festo آلمان، آماده پاسخگویی به نیازهای تخصصی شما در حوزه اتوماسیون صنعتی است.
ساختار و نحوه عملکرد

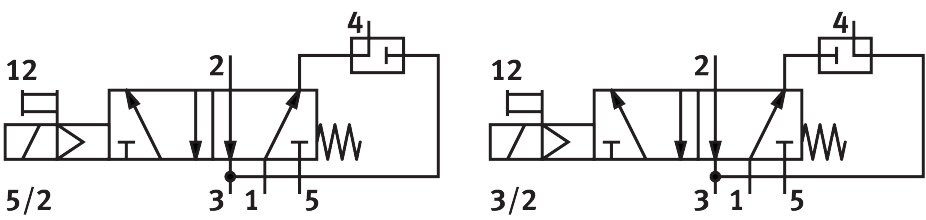

این شیر از نوع Pilot-operated است؛ یعنی فرمان الکتریکی ابتدا سیستم پایلوت را فعال کرده و سپس مسیر اصلی هوای فشرده تغییر میکند. با تغییر وضعیت شیر، مسیر ورود و خروج هوای فشرده در مدار پنوماتیک کنترل میشود.این مدل به صورت 5/2 یا 3/2 قابل تبدیل طراحی شده و بازگشت آن پس از قطع فرمان توسط فنر مکانیکی انجام میشود. همچنین هوای پایلوت از داخل خود سیستم تأمین میشود.
____________________________________________________________________________________________________
کاربردها
این شیر برای کاربردهایی مناسب است که در آنها نیاز به کنترل الکتریکی مسیر هوای فشرده وجود دارد، بهخصوص:
✔ کنترل عملگرها و تجهیزات پنوماتیکی
✔ سیستمهای اتوماسیون صنعتی
✔ مدارهای پنوماتیک با عملکرد 3/2 و 5/2
✔ تجهیزات صنعتی با نیاز به عملکرد مداوم
✔ کنترل شیرها و عملگرهای دارای اتصال NAMUR
_____________________________________________________________________________________________________________________
مزایای اصلی
- انعطاف پذیری بالا: قابلیت تبدیل عملکرد بین 3/2 و 5/2 باعث میشود در مدارهای مختلف قابل استفاده باشد.
- نصب استاندارد: اتصال NAMUR نصب مستقیم و استاندارد روی تجهیزات سازگار را ساده میکند.
- دبی مناسب: دبی 800 l/min امکان استفاده از شیر را در طیف مناسبی از سیستمهای پنوماتیکی فراهم میکند.
- کارکرد مداوم: Duty Cycle برابر 100% برای کاربردهای مستمر مناسب است.
- شرایط کاری گسترده: محدوده دمای محیط و سیال از 20- تا 60+ درجه سانتیگراد است.
