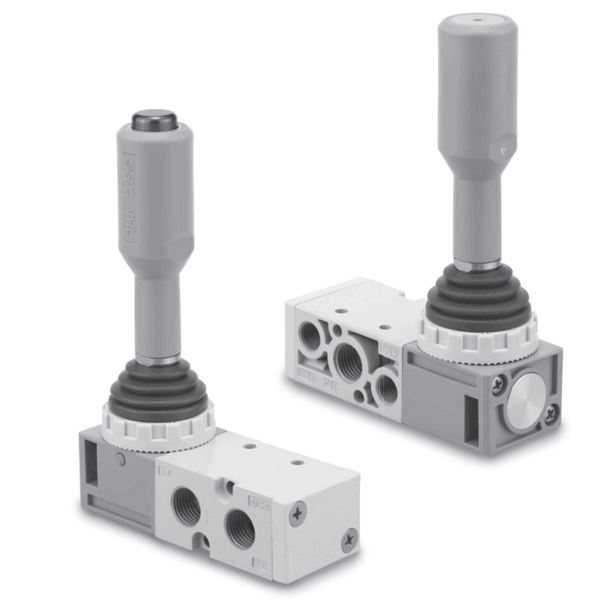

شیر دستی اهرمی پنوماتیک SMC با طراحی اهرمی و مرکز بسته مدل VHL210S
مدل VHL210S یک شیر دستی پنوماتیکی از نوع 5 پورت – 3 موقعیتی با طراحی جمع‌وجور و عملکرد مرکز بسته (Closed Centre) است. این شیر با بهره‌گیری از مکانیزم بازگشت فنری (Spring Return)، پس از رها کردن اهرم به صورت خودکار به حالت میانی بازمی‌گردد؛ حالتی که در آن، تمام مسیرهای ورودی و خروجی مسدود می‌شوند. این ویژگی عملکردی، باعث می‌شود در شرایطی که اپراتور اهرم را رها کند یا واکنشی سریع برای توقف نیاز باشد، جریان هوا در سیستم قطع شده و هیچ فشاری به عملگرها وارد نشود؛ در نتیجه، ایمنی سیستم به شکل مؤثری تضمین می‌شود.
خصوصیات اصلی
🟢 طراحی کم‌حجم و عمودی برای نصب در فضاهای محدود
🟢 عملکرد مرکز بسته + بازگشت فنری → توقف کامل خودکار سیستم پس از استفاده
🟢 ایمنی بالا در خطوط حساس یا در هنگام خطاهای اپراتوری
🟢 سرعت نصب بالا (با دو گزینه: پنل یا مستقیم)
🟢 بدنه‌ی سبک و مستحکم آلومینیومی با کیفیت صنعتی SMC
🟢 پرتابل و بدون نیاز به برق، مناسب برای کاربردهای دستی یا اضطراری
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | VHL210S |
| نوع عملکرد | 3-موقعیتی با مرکز بسته |
| نوع اهرم | Spring Return (فنری) |
| تعداد پورت‌ها | 5 (P, A, B, EA, EB) |
| سایز پورت‌ها | 1/4 اینچ یا 1/8 اینچ (بسته به سفارش) |
| فشار کاری | -0.1 تا 1.0 MPa |
| دمای کاری | -10 تا +60 درجه سانتی گراد |
| دبی جریان: P → A/B | 614 L/min (ANR) |
| دبی جریان: A/B → EA/EB | 479 L/min |
| جنس بدنه | آلومینیوم |
| وزن | 248 گرم |
مراحل نصب سریع
🟣 انتخاب موقعیت نصب مناسب (ترجیحاً در دسترس اپراتور)
🟣 برش پنل با ضخامت حداکثر 3.5 میلی‌متر (برای نصب پنلی)
🟣 اتصال پورت‌ها طبق استاندارد:
- 1(P): ورودی
- 4(A) / 2(B): خروجی
- 5(EA) / 3(EB): تخلیه
🟣 استفاده از نوار تفلون برای آب‌بندی کامل
🟣 تست نشتی و عملکرد فنر بازگشت قبل از راه‌اندازی نهایی
اگر به دنبال شیر دستی اهرمی پنوماتیک با کیفیت مطلوب و قیمت مناسب برای بهبود عملکرد خطوط اتوماسیون صنعتی خود هستید، برند ایرماتیک می‌تواند انتخاب مناسبی باشد. این برند با ارائه محصولات مقرون‌به‌صرفه و بادوام، توجه بسیاری از مهندسان و متخصصان صنعت را به خود جلب کرده است. برای بررسی مشخصات فنی و اطلاع از قیمت‌ها، می‌توانید به صفحه ” لیست قیمت شیرهای دستی اهرمی ایرماتیک “ مراجعه کنید. همچنین، پنوماتیک هاب به عنوان تأمین کننده تخصصی برندهای معتبر جهانی مانند SMC و Festo، آماده ارائه مشاوره و پشتیبانی فنی در زمینه تجهیزات کنترلی و پنوماتیکی است. اگر به دنبال اطلاعات بیشتر درباره منیفولدهای پیشرفته شیر دستی فستو هستید، بازدید از صفحه اختصاصی ” محصولات شیر دستی اهرمی پنوماتیک فستو “ این برند را توصیه می‌کنیم. تیم مشاوره پنوماتیک هاب نیز در تمام مراحل انتخاب، استعلام و سفارش، همراه شما خواهد بود.
عملکرد و منطق کاری
در این مدل:
با فشار دادن اهرم، مسیر هوا از پورت P (ورودی) به یکی از خروجی‌ها (A یا B) هدایت می‌شود.
پس از رها کردن، اهرم خودکار به موقعیت میانی برمی‌گردد.
در موقعیت میانی، تمامی مسیرها مسدود می‌شوند؛ یعنی هیچ هوایی وارد یا خارج نمی‌شود → عملکرد ایستا و ایمن.
این ویژگی مناسب برای توقف کامل تجهیزات در صورت رها شدن شیر است.
_____________________________________________________________________________________________________________________
کاربردها
ماشین آلاتی که در هنگام توقف نیاز به قطع کامل هوا دارن (پرس، پانچ، قفل‌کن‌ها)
سیستم‌هایی که نیاز به ایمنی بالا هنگام خاموشی یا خطای اپراتور دارند
تجهیزات تست، عیب‌یابی یا کنترل دستی
ایستگاه‌های کاری با کاربر انسانی که کنترل دستی سریع می‌خواد
تفاوت های کاربردی
در مقایسه با:
VHL210D: مدل S پس از رها کردن اهرم، به وضعیت وسط بازمی‌گردد (برای امنیت بیشتر)، اما D در وضعیت باقی می‌ماند.
VHL211S: در مدل 211، هوای خروجی تخلیه می‌شود، ولی در VHL210S همه پورت‌ها مسدود می‌شن → مناسب برای توقف ایستا بدون افت فشار.
VHL212S: دو موقعیتی است و موقعیت میانی ندارد، اما VHL210S برای کاربردهایی که نیاز به قطع کامل در حالت وسط دارند، انتخاب بهتری است.
