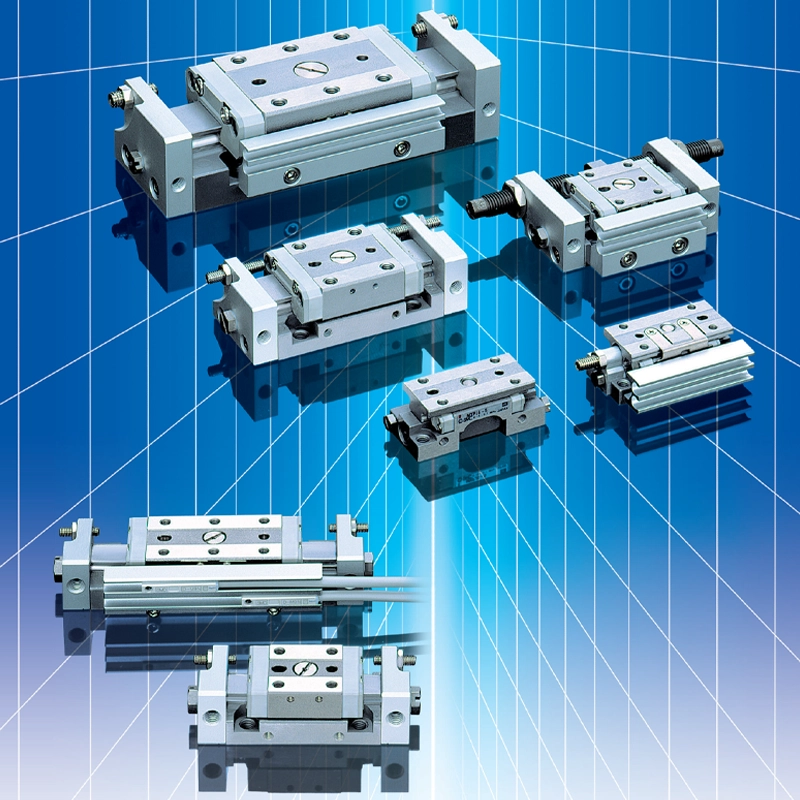

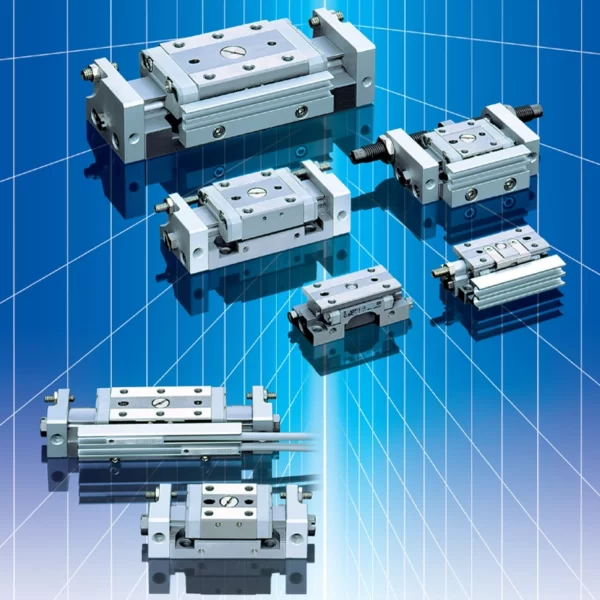

سیلندر راهنمادار خطی اکچویتور پنوماتیکی دقیق SMC مدل MXP
اکچویتور مدل MXP از سری Air Slide Table شرکت SMC، یک عملگر کشویی پنوماتیکی دقیق، جمع‌وجور و مقاوم است که برای کاربردهای حساس به دقت حرکتی، نویز، فضا و پایداری در شرایط پرتحرک طراحی شده است. به دلیل ساختار خاص راهنمای داخلی یکپارچه با سیلندر و استفاده از فولاد ضدزنگ مارتنزیتی در بدنه و اجزای کلیدی، این مدل در صنایعی چون الکترونیک، مونتاژ دقیق، تجهیزات پزشکی و خطوط پرسرعت بسیار مناسب است.
برتری های اصلی محصول
🟡 طراحی کامپکت با راهنمای داخلی یکپارچه با سیلندر
🟡 نصب اتو سوئیچ به‌صورت توکار (Flush Rail یا بدون ریل)
🟡 طول عمر بالا و طراحی بدون نیاز به روغن‌کاری (Non-lube)
🟡 نصب از ۳ جهت مختلف با سوراخ‌های رزوه دار و عبوری
🟡 حرکت نرم، یکنواخت و دقیق با موازی بودن حرکت تا 0.004 mm
🟡 ساختار بدنه از استیل سخت کاری شده (Martensitic Stainless Steel)
🟡 تنوع در استاپر ضربه‌گیر لاستیکی، فلزی یا کمک فنر (Shock Absorber)
🟡 امکان لوله‌کشی به دو شکل افقی و عمودی (پورت محوری اختیاری)
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | MXP |
| قطر داخلی | Ø6, Ø8, Ø10, Ø12, Ø16 mm |
کورس حرکتی | از 5 تا 30 mm (بسته به سایز) |
| فشار کاری | 0.15 تا 0.7 MPa |
| فشار تست | 1.05 MPa |
| دمای کاری | -10 تا +60 درجه سانتی‌گراد |
| نوع پورت | M3 (برای Ø6 و Ø8) / M5 (برای Ø10 تا Ø16) / Rc1/8 (برای Ø16) |
| سرعت حرکت | 50 تا 500 mm/s (با شوک‌گیر: حداکثر 200 mm/s) |
| روانکاری | بدون نیاز به روغن (Non-lube) |
| نصب سوئیچ | دارد – به‌صورت توکار یا ریل جانبی |
| موقعیت پورت‌ها | کناری (Side) / محوری (با آپشن -X23) |
| تکرارپذیری نصب میز | بالا – به کمک پین موقعیت یاب |
اگر در جست‌وجوی جک های پنوماتیک با کیفیت برتر و قیمت مقرون‌به‌صرفه برای سیستم‌های اتوماسیون صنعتی خود هستید، برند ایرماتیک گزینه‌ای ایده‌آل محسوب می‌شود. این برند به دلیل عملکرد پایدار و هزینه‌های اقتصادی، انتخابی محبوب در میان صنایع مختلف است. برای کسب اطلاعات بیشتر، می‌توانید به “صفحه لیست قیمت جک‌های پنوماتیک ایرماتیک” مراجعه کنید. همچنین، پنوماتیک هاب به‌عنوان تأمین‌کننده محصولات برندهای برجسته جهانی مانند SMC و Festo آلمان، آماده پاسخ‌گویی به نیازهای تخصصی شما در حوزه اتوماسیون صنعتی است. اگر مایل به آشنایی با انواع جک‌های پنوماتیک راهنمادار فستو هستید کافی است به “صفحه اختصاصی جک‌های راهنمادار فستو” سر بزنید و جزئیات فنی و مشخصات کامل محصولات را بررسی کنید. تیم فروش ما در پنوماتیک هاب با افتخار برای ارائه مشاوره، بررسی موجودی یا ثبت سفارش در کنار شماست.
ویژگی‌های نصب و راه اندازی
🔷 نصب از بالا، بغل یا زیر با پیچ‌های رزوه دار یا عبوری
🔷 تنظیم کورس از هر دو طرف (تا 5mm در اکثر سایزها)
🔷 نصب اتو سوئیچ به صورت ریلی یا بدون ریل
🔷 طراحی مناسب برای تغییر سریع موقعیت و سرویس آسان
🔷 دارای مدل های خاص بدون ریل و مگنت (MXP-□N)
______________________________________________________________________________________________________________________
تفاوت MXP با مدل های مشابه
🔶 نسبت به MXH یا MXS، مدل MXP دقت بالاتری در حرکت و جابه‌جایی دارد (Traveling Parallelism تا 0.004 mm)
🔶 برخلاف MXQ که ساختار باز دارد، این مدل دارای راهنمای داخلی با مقاومت مکانیکی بهتر است نسبت به MXF، در محیط‌های با انرژی بالاتر یا بار دینامیکی گزینه مناسب تری استتنها مدل دارای ترکیب همزمان راهنمای خطی + بدنه استیل سخت‌کاری‌شده
______________________________________________________________________________________________________________________
اطلاعات تکمیلی
1. ساختار مهندسی شده برای دقت بالا در حرکت خطی
مدل MXP از مکانیزم راهنمای داخلی بهره می‌برد که هم راستا با سیلندر طراحی شده است. این ویژگی باعث حذف انحراف جانبی و ارتقاء دقت حرکت می‌شود. دقت بالای موازی بودن حرکت (Traveling Parallelism) تا حدود 0.004 میلی متر باعث شده این مدل برای کاربردهای حساس بسیار مناسب باشد.
2. استفاده از مواد مقاوم و سبک با عملکرد پایدار
بدنه و قطعات اصلی راهنما از فولاد ضد زنگ مارتنزیتی سخت‌کاری شده تولید شده‌اند که علاوه بر مقاومت بالا در برابر سایش، باعث افزایش طول عمر محصول در شرایط کاری شدید می‌شود. این ترکیب مواد، استحکام مکانیکی و دقت ابعادی را حفظ می‌کند.
3. طراحی برای نصب آسان و انعطاف پذیر
اکچویتور MXP به گونه‌ای طراحی شده که امکان نصب از چند جهت (بالا، بغل، زیر) را فراهم می‌سازد. سوراخ‌های رزوه دار و عبوری همراه با پین های موقعیت یاب داخلی، نصب سریع و تکرار پذیر را تضمین می‌کنند.
4. امکان تنظیم کورس بدون نیاز به تعویض مدل
با استفاده از پیچ های ضربه‌گیر انتهایی، می‌توان کورس حرکت را در هر دو طرف تا 5 میلی متر کاهش داد. این موضوع به کاربر اجازه می‌دهد تا از یک مدل برای چند کاربرد با کورس‌های مختلف استفاده کند.
5. سازگار با طیف گسترده‌ای از سوئیچ های مغناطیسی
مدل MXP از اتو سوئیچ‌های استاندارد SMC مانند D-M9N، D-M9P، D-A9 و دیگر سری‌ها پشتیبانی می‌کند. محل نصب سوئیچ ها به‌صورت توکار طراحی شده که ضمن زیبایی و حفاظت بیشتر، دسترسی و تعویض آسان را ممکن می‌سازد.
