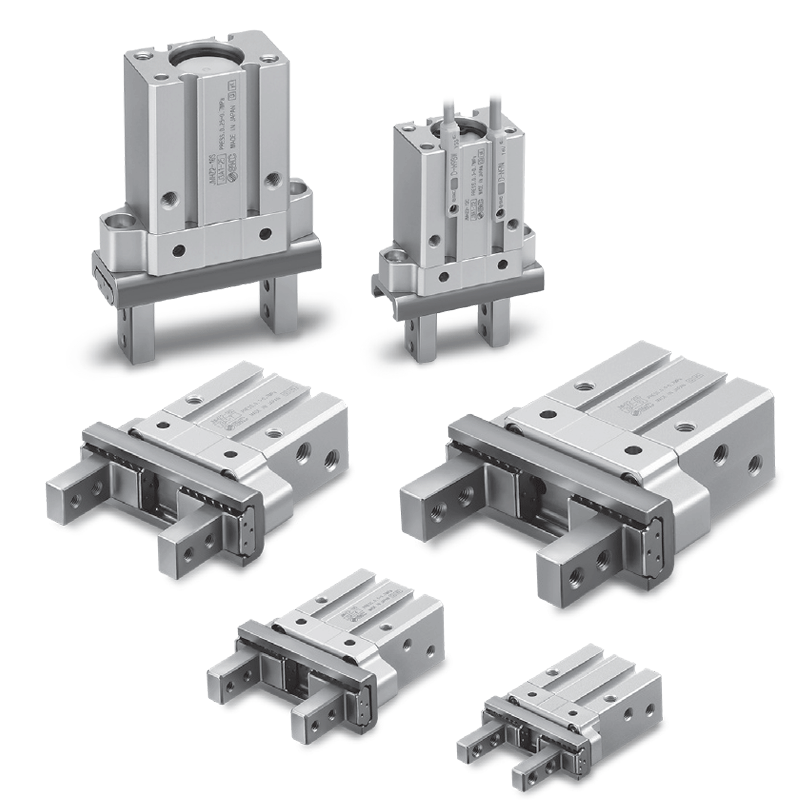

جک گریپر موازی کامپکت با طراحی جمع‌وجور پنوماتیک SMC مدل JMHZ
گریپر پنوماتیک سری JMHZ2 از محصولات فشرده و با دقت بالای شرکت SMC است که به منظور گرفتن قطعات در خطوط تولید و مونتاژ طراحی شده. این سری با بهره‌گیری از راهنمای خطی مستحکم و دقت تکرار بالا (±0.01mm) قابلیت کنترل بسیار دقیق در فک ها را فراهم می‌کند. ابعاد بهینه، وزن سبک و گزینه‌های نصب متنوع، آن را برای انواع کاربردهای خودکارسازی صنعتی ایده‌آل کرده است.
- دقت تکرار: ±0.01 mm
- طراحی فشرده و سبک
- عملکرد تک طرفه یا دوطرفه
- راهنمای خطی با دقت بالا و سختی زیاد
کاهش وزن تا 180 گرم نسبت به مدل MHZ2
طول کلی تا 21.7 mm کوتاه‌تر از مدل‌های قدیمی
- عملکرد بدون نیاز به روانکاری (Lubrication-Free)
امکان نصب از سه جهت (محوری، جانبی، سوراخ‌دار)
مناسب برای استفاده با سوئیچ‌های اتوماتیک (Auto Switch)
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | JMHZ2 |
| نوع عملگر | دو طرفه / تک‌طرفه (باز / بسته |
| قطر داخلی سیلندر | 8، 12، 16، 20 mm |
کورس باز و بسته شدن | 4، 6، 10، 14 mm |
| فشار کاری مجاز | 0.1 تا 0.7 MPa (بسته به مدل) |
| نیروی گرفتن مؤثر (0.5 MPa) | بین 7.8 تا 72.2 N |
| دقت تکرار | ±0.01 mm |
| دمای کاری | -10 تا 60°C |
| حداکثر فرکانس کاری | 120 c.p.m |
| نوع راهنمای فک | خطی با دقت بالا (High-Precision Linear Guide) |
| روانکاری | بدون نیاز به روغن (Non-lube) |
| وزن | از 31 تا 270 گرم (بسته به مدل) |
| سوئیچ اتوماتیک | قابل نصب (Solid State, Option) |
| پشتیبانی از نصب جانبی | دارد (Tapped/Through Hole) |

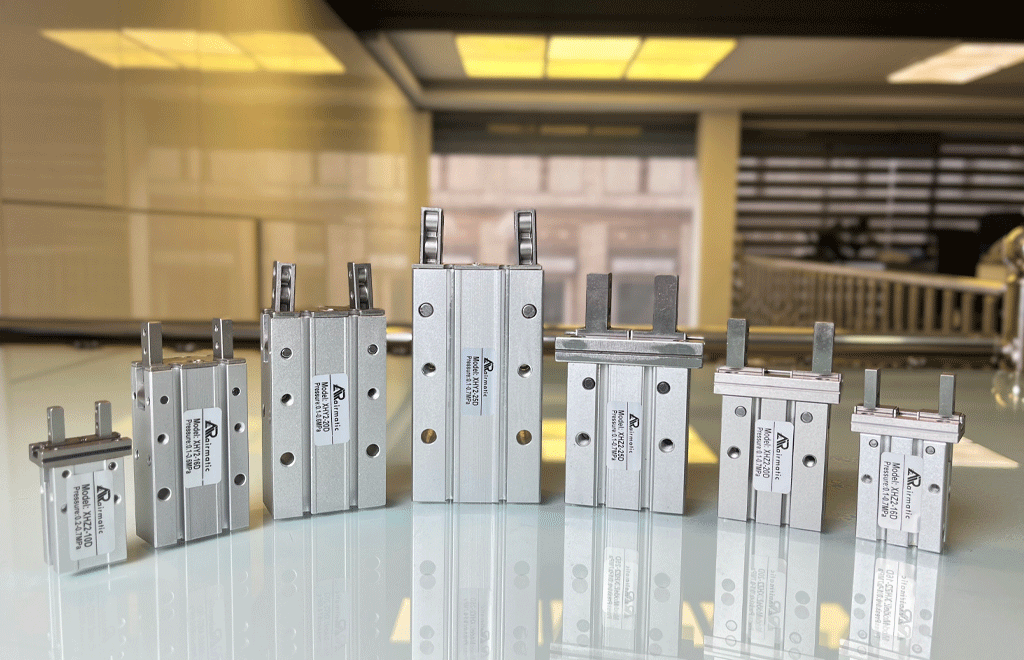

اگر به دنبال جک‌های پنوماتیک با عملکرد بالا و قیمت مناسب برای تجهیز خطوط اتوماسیون صنعتی خود هستید، برند ایرماتیک می‌تواند انتخابی مطمئن و اقتصادی باشد. این برند با ارائه محصولاتی بادوام و مقرون‌به‌صرفه، در میان فعالان صنعت جایگاه ویژه‌ای یافته است. برای مشاهده مشخصات و بررسی قیمت‌ها، پیشنهاد می‌کنیم به “صفحه لیست قیمت جک‌های پنوماتیک ایرماتیک” مراجعه کنید. از سوی دیگر، مجموعه پنوماتیک هاب به‌عنوان عرضه‌کننده تخصصی محصولات برندهای مطرح جهانی مانند SMC ژاپن و Festo آلمان، آماده است تا نیازهای فنی و تخصصی شما را در زمینه اتوماسیون صنعتی پاسخ دهد. اگر علاقه‌مند به بررسی و انتخاب جک‌های گریپر موازی فستو هستید، کافی است به “صفحه اختصاصی جک های گریپر موازی فستو”سر بزنید تا با مشخصات کامل و ویژگی‌های فنی این محصولات آشنا شوید.تیم مشاوران ما در پنوماتیک هاب نیز همواره آماده پاسخ‌گویی به سؤالات، بررسی موجودی کالا و ثبت سفارش‌های شماست.
راهنمای نصب و بهره برداری
روش های نصب:
نصب محوری (از انتها)
نصب جانبی (با سوراخ رزوه‌دار یا عبوری)
تنظیم سوئیچ اتوماتیک:
قابل نصب روی دو طرف بدنه
تنظیم دقیق با پیچ‌گوشتی ساعتی
دارای نور LED برای تشخیص موقعیت فک ها
پین موقعیت یابی (سفارشی):
نصب دقیق با سوراخ‌های پین در سطح جانبی
ملاحظات نصب:
گشتاور مجاز برای پیچ‌ها بسته به اندازه بورد تعیین شده
جرم مجاز قطعات نصب‌شده روی فک باید رعایت شود (مثلاً برای سایز 16mm حداکثر 70g برای هر فک)
______________________________________________________________________________________________________________________
کاربردهای اصلی
1. ربات‌های صنعتی
- گرفتن و رها کردن قطعات روی خطوط مونتاژ
- استفاده به‌عنوان انتهای بازوی ربات (End Effector)
- کاربرد در ربات‌های Pick & Place
2. صنایع خودروسازی
- جابجایی قطعات کوچک تا متوسط مثل پیچ، مهره، بوش، سنسورها
- مونتاژ دقیق اجزای بدنه یا قطعات الکترونیکی خودرو
3. خطوط مونتاژ خودکار
- گرفتن قطعات الکترونیکی، قاب‌ها، باتری‌ها
- تعویض خودکار قطعه بدون دخالت اپراتور
- تغذیه دستگاه‌ها با قطعات از روی تسمه نقاله
4. صنایع بسته‌بندی و غذا
- برداشتن بسته‌ها یا جعبه‌های کوچک
- حمل ظروف یا بطری‌ها با دقت بالا
- استفاده در دستگاه‌های مرتب‌سازی (sorting)
5. ماشین‌کاری CNC و بارگذاری خودکار
- بارگذاری یا تخلیه قطعات از روی میز ماشین
- گرفتن قطعات فلزی یا پلاستیکی قبل و بعد از عملیات تراش یا فرز
6. آزمایشگاه‌ها و دستگاه‌های اتوماسیون سبک
- گرفتن نمونه‌های تست در تجهیزات آزمایشگاهی خودکار
- استفاده در سیستم‌های بینایی ماشینی برای جداسازی قطعات
7. سیستم‌های کنترل کیفیت (QC)
- گرفتن قطعه برای بازرسی از طریق دوربین یا حسگر
- تست وزن یا شکل قطعات با گرفتن کوتاه‌مدت
___________________________________________________________________________________________________________________
تفاوت MHZ2 با مدل های مشابه
🔸کاهش وزن و اندازه:
JMHZ2 در مقایسه با مدل MHZ2 تا 180g سبک تر و بیش از 20mm کوتاه‌تر است.
🔸افزایش دقت و سختی:
راهنمای خطی با سختی بالا باعث بهبود دقت تکرار به ±0.01mm شده است که در MHZ2 پایین‌تر بود.
🔸صرفه جویی در فضا:
امکان استفاده از سایز یک مرحله کوچکتر از MHZ2 بدون کاهش عملکرد.
🔸گزینه‌های نصب بیشتر:
مدل JMHZ2 قابلیت نصب در سه حالت و پشتیبانی از سوئیچ جانبی یا پین‌های موقعیتی را دارد.
