شیر دستی اهرمی پنوماتیک 1/8 اینچ SMC با مرکز تخلیه مدل VHL211S
VHL211S یک شیر دستی پنوماتیک 5 پورت – 3 موقعیتی با مرکز تخلیه (Exhaust Centre) از برند معتبر SMC ژاپن است. این مدل با عملکرد اهرم بازگشت فنری (Spring Return) طراحی شده، یعنی پس از فعال سازی و رها کردن اهرم، به صورت خودکار به وضعیت میانی بازمی‌گردد.در موقعیت میانی این شیر، مسیر ورودی (P) مسدود می‌شود و هر دو خروجی (A و B) به پورت‌های تخلیه (EA و EB) متصل می‌شوند. نتیجه این طراحی، تخلیه سریع و ایمن هوای باقی‌مانده در عملگرها است. این قابلیت از باقی ماندن فشار در جک‌ها یا خطوط لوله جلوگیری کرده و توقف نرم، بدون شوک و ایمن دستگاه را ممکن می‌سازد. VHL211S برای کاربردهایی طراحی شده که ایمنی اپراتور، کاهش فشار ناگهانی، و جلوگیری از تنش روی قطعات مکانیکی اهمیت بالایی دارد. به دلیل طراحی فشرده، قابلیت نصب روی پنل یا مستقیم، و عدم نیاز به برق، این مدل گزینه‌ای عالی برای ایستگاه‌های کاری دستی، ماشین آلات سبک، و سیستم‌های تست صنعتی است.
مزایای کاربردی مدل VHL211S
🔸 تخلیه سریع فشار از عملگرها در وضعیت بی‌حرکت
🔸 عملکرد ایمن تر برای حفاظت از تجهیزات و اپراتور
🔸 نصب آسان در پنل یا مستقیم روی بدنه
🔸 بازگشت خودکار اهرم به حالت وسط با فنر
🔸 جلوگیری از حرکت ناخواسته پس از رها کردن
🔸 مناسب برای خطوطی که نیاز به توقف با کاهش فشار دارند
🔸 طراحی فشرده و سبک مناسب محیط‌های محدود
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | VHL211S |
| نوع عملکرد | 3-موقعیتی با مرکز تخلیه (Exhaust Centre) |
| نوع اهرم | Spring Return (بازگشت فنری) |
| تعداد پورت‌ها | 5 (1P, 4A, 2B, 5EA, 3EB) |
| سایز پورت‌ها | 1/4 اینچ یا 1/8 اینچ |
| فشار کاری | -0.1 تا 1.0 MPa |
| دمای کاری | -10 تا +60 درجه سانتی گراد |
| سیال کاری | هوای فشرده (فیلتر شده) |
| دبی جریان: P → A/B | 692 L/min |
| دبی جریان: A/B → EA/EB | 773 L/min |
| وزن | 248 گرم |
| نصب | مستقیم یا روی پنل (ضخامت پنل تا 3.5mm) |
منطق عملکرد
عملکرد شیر VHL211S به این صورت است:
با فشار دادن اهرم:
هوای فشرده از پورت P وارد شده و به یکی از خروجی‌ها (A یا B) هدایت می‌شود.با رها کردن اهرم:
فنر داخلی، اهرم را به موقعیت وسط برمی‌گرداند. در این حالت:
🔹 پورت P بسته می‌شود
🔹 پورت‌های A و B به تخلیه (EA و EB) متصل می‌شوند

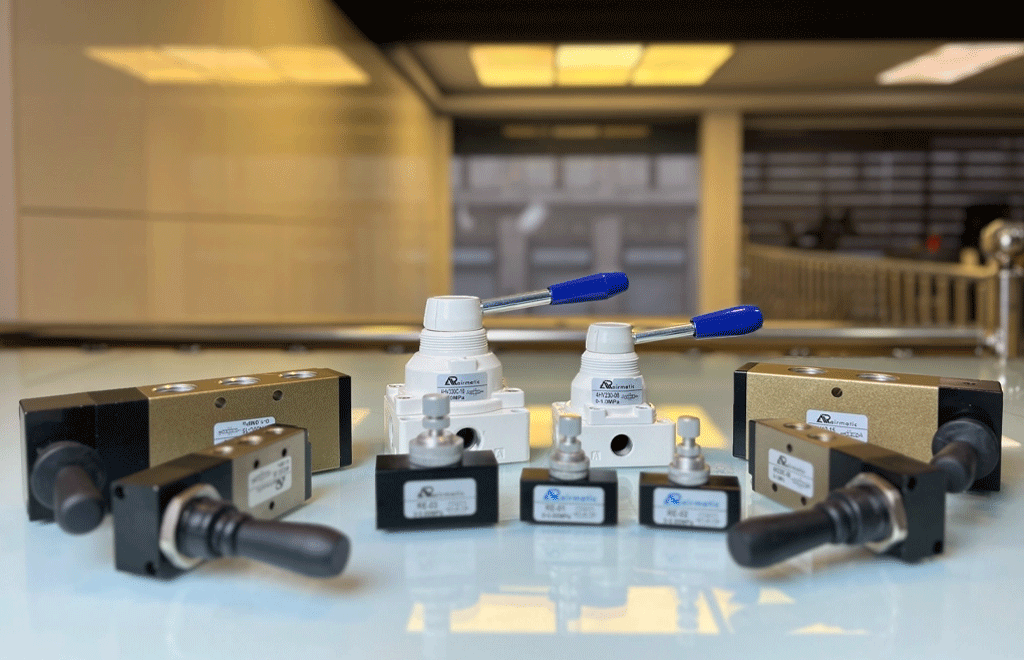

اگر به دنبال شیر دستی اهرمی پنوماتیک با کیفیت مطلوب و قیمت مناسب برای بهبود عملکرد خطوط اتوماسیون صنعتی خود هستید، برند ایرماتیک می‌تواند انتخاب مناسبی باشد. این برند با ارائه محصولات مقرون‌به‌صرفه و بادوام، توجه بسیاری از مهندسان و متخصصان صنعت را به خود جلب کرده است. برای بررسی مشخصات فنی و اطلاع از قیمت‌ها، می‌توانید به صفحه ” لیست قیمت شیرهای دستی اهرمی ایرماتیک “ مراجعه کنید. همچنین، پنوماتیک هاب به عنوان تأمین کننده تخصصی برندهای معتبر جهانی مانند SMC و Festo، آماده ارائه مشاوره و پشتیبانی فنی در زمینه تجهیزات کنترلی و پنوماتیکی است. اگر به دنبال اطلاعات بیشتر درباره منیفولدهای پیشرفته شیر دستی فستو هستید، بازدید از صفحه اختصاصی ” محصولات شیر دستی اهرمی پنوماتیک فستو “ این برند را توصیه می‌کنیم. تیم مشاوره پنوماتیک هاب نیز در تمام مراحل انتخاب، استعلام و سفارش، همراه شما خواهد بود.
کاربردها
🔶 خطوط تولیدی که جک باید در زمان توقف، فشارش را از دست بدهد
🔶 ماشین آلاتی که پس از خاموشی باید بی فشار بمانند
🔶 ایستگاه های کنترل دستی با نیاز به برگشت امن و بدون فشار
🔶 مناسب برای تست سریع عملکرد عملگر بدون خطر نگه داشتن فشار
_____________________________________________________________________________________________________________________
جزئیات نصب و راه‌اندازی
انتخاب محل نصب: جایی با دسترسی راحت برای اپراتور
برش دقیق پنل: طبق ابعاد نقشه (صفحه 4 فایل PDF)
اتصال پورت‌ها:

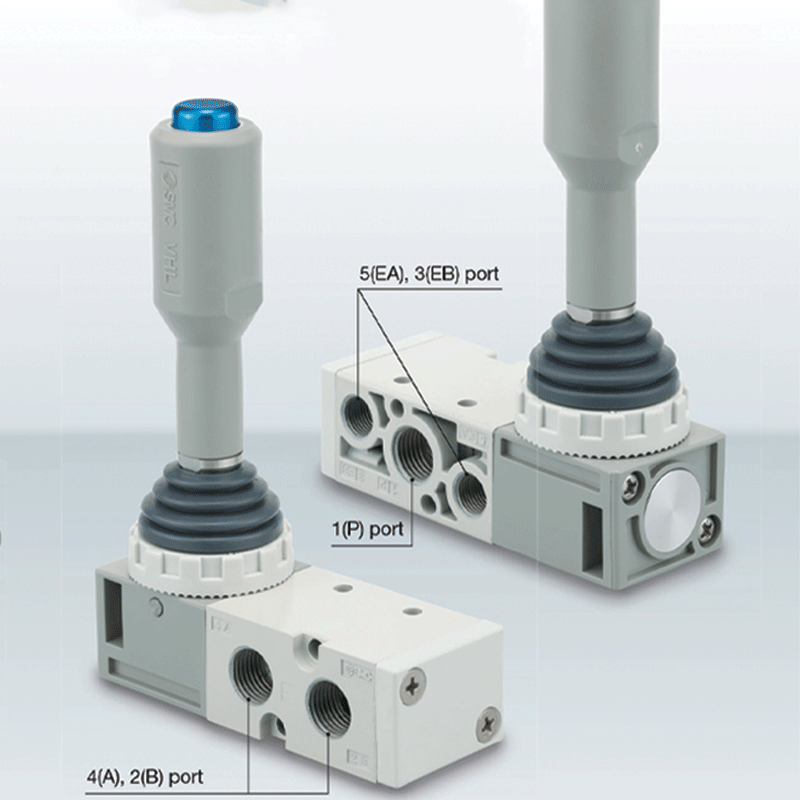

1(P): ورودی
4(A)/2(B): به عملگر
5(EA)/3(EB): تخلیه به جو یا سایلنسر
تست عملکرد اهرم: روانی حرکت + برگشت کامل
بررسی نشتی قبل از بهره‌برداری رسمی
_____________________________________________________________________________________________________________________
تمایز VHL211S با دیگر مدل‌های سری VHL
- مدل VHL211S با ویژگی مرکز تخلیه (Exhaust Centre) در موقعیت میانی، عملکردی متمایز نسبت به دیگر مدل‌های سری VHL دارد. این شیر هنگام رها شدن اهرم، خروجی‌های A و B را به پورت‌های تخلیه متصل می‌کند و هوای فشرده باقی‌مانده را به‌سرعت از سیستم خارج می‌سازد. این عملکرد باعث توقف نرم و بی‌فشار در عملگرهای پنوماتیکی می‌شود.
- در مقایسه با مدل VHL210S که در موقعیت میانی تمام پورت‌ها را مسدود می‌کند (مرکز بسته)، VHL211S عملکرد ملایم‌تری دارد و برای سیستم‌هایی که به تخلیه فوری و کاهش فشار داخلی نیاز دارند، انتخاب ایمن‌تری محسوب می‌شود.
- همچنین، برخلاف مدل VHL212S که تنها دو موقعیت دارد (روشن/خاموش) و فاقد موقعیت میانی است، VHL211S امکان بازگشت به حالت وسط و تخلیه فشار را فراهم می‌کند. این ویژگی آن را برای کاربردهایی که نیاز به خاموش سازی ایمن با تخلیه فشار باقی‌مانده دارند، مناسب‌تر می‌سازد.
