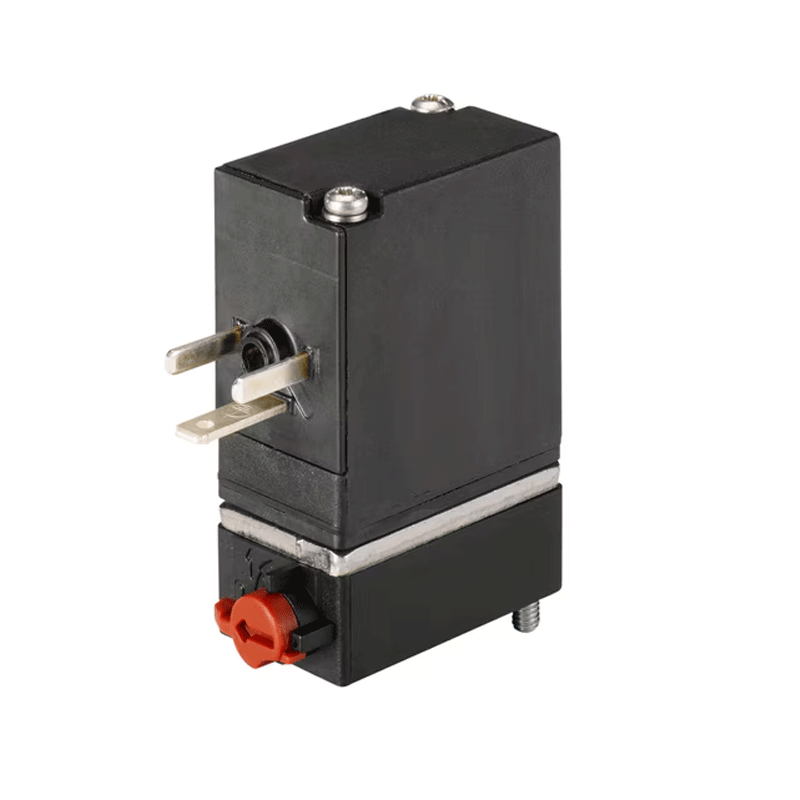

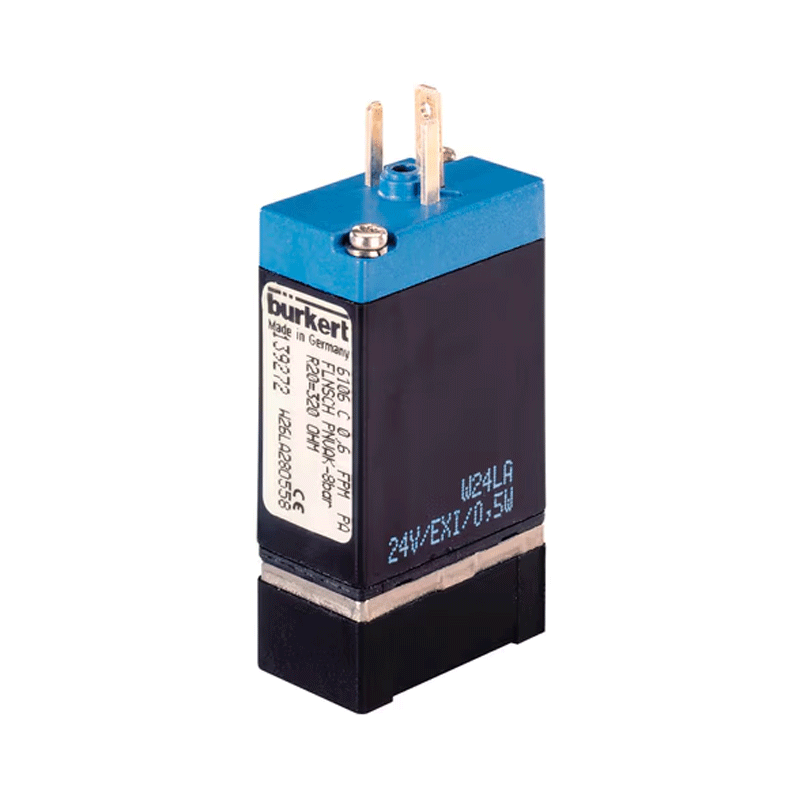

شیر برقی پالسی پنوماتیک مستقیم کار 2/2 و 3/2 راهه بسیار کم مصرف مدل 6106 بروکرت
شیر برقی پالسی پنوماتیک بورکرت Type 6106 یک شیر مستقیمکار (Direct-acting) با مکانیزم خاص Rocker است که برای کنترل بسیار سریع و دقیق هوای فشرده، گاز و خلأ طراحی شده است.این مدل بدون نیاز به اختلاف فشار کار میکند و به همین دلیل برای سوئیچینگ پالسی، سیکلهای کاری بالا و سیستمهای پنوماتیکی دقیق ایدهآل است. طراحی فشرده و مصرف انرژی پایین، آن را به انتخابی ممتاز برای تجهیزات اتوماسیون پیشرفته تبدیل کرده است
___________________________________________________________________________________________________________________
مشخصات فنی
| مشخصه | مقدار |
| نوع شیر | برقی پالسی پنوماتیک، مستقیمکار |
| مکانیزم | Rocker (غیر پیستونی و غیر دیافراگمی) |
| تعداد راه | 2/2 یا 3/2 (بسته به نسخه) |
| محدوده فشار | از خلأ (Vac) تا حدود 8–10 بار |
| سیال قابل استفاده | هوای فشرده، گازهای خنثی |
| ولتاژ کویل | 12V / 24V DC |
| مصرف توان | بسیار کم (حدود 1–2 وات) |
| نصب | منیفولد یا تکی |
| کلاس حفاظتی | IP40 / IP65 (بسته به کانکتور) |
____________________________________________________________________________________________________________________________________________________________________________
شاخصهای عملکردی برجسته
🟣عملکرد پالسی با سرعت سوئیچینگ بالا
🟣 مناسب برای Vacuum تا فشار مثبت (پنوماتیک)
🟣 مصرف انرژی بسیار کم (مناسب سیستمهای دائمکار)
🟣 طول عمر بالا به دلیل مکانیزم Rocker با سایش حداقلی
🟣 نویز مکانیکی کم در سوئیچینگهای مداوم
نمایندگی بروکرت به عنوان یکی از مراکز معتبر تأمین و عرضه محصولات این برند آلمانی در ایران، مجموعهای از تجهیزات کاربردی را در اختیار صنعتگران قرار میدهد. در حال حاضر بخشی از محصولات پرمصرف بروکرت مانند شیرهای برقی آب و بخار به صورت موجود آماده عرضه هستند. همچنین برای سایر مدلها و تجهیزات تخصصی تر که در انبار موجود نباشند، امکان تأمین آنها در کمتر از یک ماه فراهم شده است.علاوه بر محصولات بروکرت، شما میتوانید با مراجعه به صفحه نمایندگی شیرهای برقی دوراویس ترکیه با محصولات این برند آشنا شوید. شیرهای برقی دوراویس ترکیه با کیفیت بالا و ۱۸ ماه گارانتی معتبر عرضه میشوند و میتوانند گزینهای مطمئن و اقتصادی برای پروژههای صنعتی شما باشند. در صورت نیاز به دریافت مشاوره تخصصی یا ثبت سفارش، کارشناسان ما همواره آماده پاسخگویی و ارائه راهنماییهای لازم به شما هستند.
علاوه بر محصولات بروکرت ، مجموعهی پنوماتیک هاب تأمینکنندهی انواع شیرهای برقی دیافراگمی از معتبرترین برندهای دنیا از جمله دوراویس ترکیه، شم ایتالیا، پارکر و ایرماتیک چین میباشد. این شیرها در سایزهای ۳/۸ اینچ تا ۳ اینچ و با کاربردهای متنوع در خطوط آب، هوا و بخار به صورت آماده تحویل موجود هستند.
برای مشاهده لیست قیمت های به روز شده شیرهای برقی دیافراگمی کلیک کنید.
اجزای اصلی شیر برقی
- اجزای اصلی شیر برقی پالسی پنوماتیک بورکرت Type 6106 بهگونهای طراحی شدهاند که امکان سوئیچینگ بسیار سریع، عمر کاری بالا و مصرف انرژی پایین را فراهم کنند. بدنه شیر از پلیمر مهندسیشده مقاوم ساخته شده و نقش نگهدارنده کلی اجزا و مسیر عبور سیال را بر عهده دارد.
- در مرکز شیر، مکانیزم راکر (Rocker) قرار گرفته که بهعنوان عنصر اصلی قطع و وصل جریان عمل میکند؛ این قطعه بدون حرکت خطی شدید، با نوسان کوتاه خود جریان را کنترل کرده و باعث کاهش سایش و افزایش طول عمر شیر میشود.
- نیروی حرکتی این مکانیزم توسط سیمپیچ سلونوئیدی کممصرف تأمین میشود که با دریافت ولتاژ، میدان مغناطیسی لازم برای جابهجایی راکر را ایجاد میکند.
- در اطراف مکانیزم داخلی، آببندها و اورینگها از جنسهای مقاوم مانند FKM یا EPDM قرار گرفتهاند تا آببندی دقیق در برابر هوا، گاز و خلأ تضمین شود.
- فنر بازگشت نیز وظیفه بازگرداندن راکر به موقعیت اولیه در حالت قطع برق را بر عهده دارد و پایداری عملکرد را حفظ میکند. در نهایت، بخش اتصال الکتریکی و پایه منیفولد یا نصب تکی امکان راهاندازی آسان شیر در سیستمهای پنوماتیکی فشرده و ماژولار را فراهم میسازد.
______________________________________________________________________________________________________________________
عملکرد پالسی
- عملکرد پالسی یعنی شیر برقی بهجای باز یا بسته ماندن طولانیمدت، در زمانهای بسیار کوتاه و پشتسرهم باز و بسته میشود تا مقدار دقیقی از هوا یا گاز عبور داده شود.
به زبان سادهتر :
شیر در پالسهای سریع (مثلاً چند میلیثانیه باز، چند میلیثانیه بسته) کار میکند
مقدار عبور سیال با تعداد و طول پالسها کنترل میشود، نه فقط با باز یا بسته بودن دائم
مثال کاربردی :
در دستگاههای پنوماتیک یا پزشکی، بهجای باز نگهداشتن شیر، سیستم فرمان میدهد:
- باز – بسته – باز – بسته (خیلی سریع) و دقیقاً همان مقدار هوا یا گاز موردنیاز تأمین میشود.
_____________________________________________________________________________________________________________________
راهنمای نصب و بهرهبرداری
🟠 اتصال الکتریکی با کانکتور استاندارد
🟠 قابلیت نصب تکی یا روی منیفولد پنوماتیکی
🟠 عدم نیاز به اختلاف فشار برای راهاندازی
🟠 مناسب برای کارکرد پالسی و سیکلهای سریع
🟠 نصب نزدیک مصرفکننده برای دقت بالاتر توصیه میشود
_____________________________________________________________________________________________________________________
مزیت رقابتی نسبت به شیرهای رایج
🟢 برخلاف شیرهای پیستونی یا دیافراگمی، این مدل:
🟢 سریعتر سوئیچ میکند
🟢 برای فشار صفر و خلأ کاملاً قابل اعتماد است
🟢 استهلاک بسیار کمتری دارد
🟢 برای پالسهای مداوم طراحی شده، نه قطعووصلهای کند
_____________________________________________________________________________________________________________________
حوزههای کاربرد تخصصی
این شیر بیشتر در جاهایی استفاده میشود که سرعت، دقت و دوام حیاتی است:
🟣 سیستمهای پنوماتیک پالسی
🟣 دستگاههای اتوماسیون صنعتی سریع
🟣 تجهیزات پزشکی و آزمایشگاهی
🟣 ماشینآلات بستهبندی و پرکن دقیق
🟣 کنترل هوای ابزار دقیق (Instrumentation Air)
🟣 سیستمهای وکیوم سبک و خلا نسبی
____________________________________________________________________________________________________________________
نکات فنی مهم
🟡 مناسب کار پالسی مداوم (نه فقط قطعووصل ساده)
🟡 ایدهآل برای Vacuum + فشار مثبت
🟡 سایش بسیار کم نسبت به شیرهای پیستونی
🟡 عمر کاری بالا در سیکلهای سریع
🟡 مصرف برق بسیار پایین برای سیستمهای دائمکار
