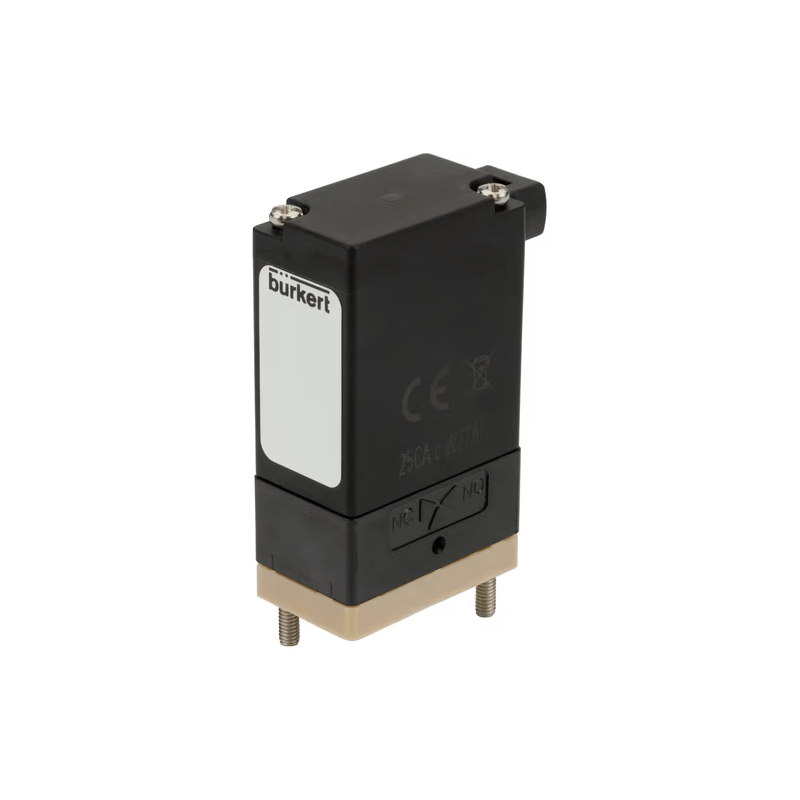

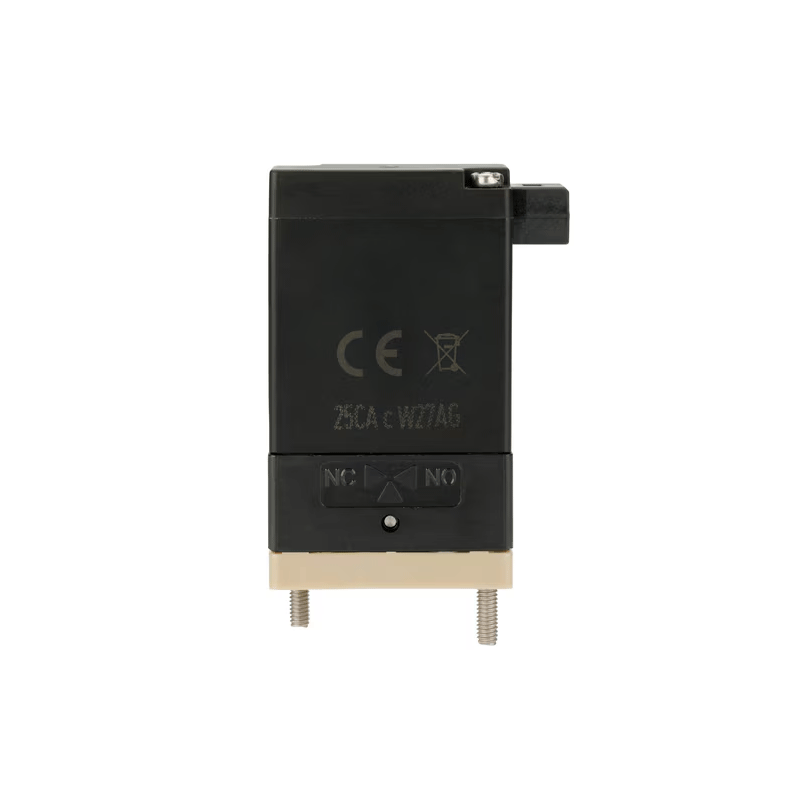

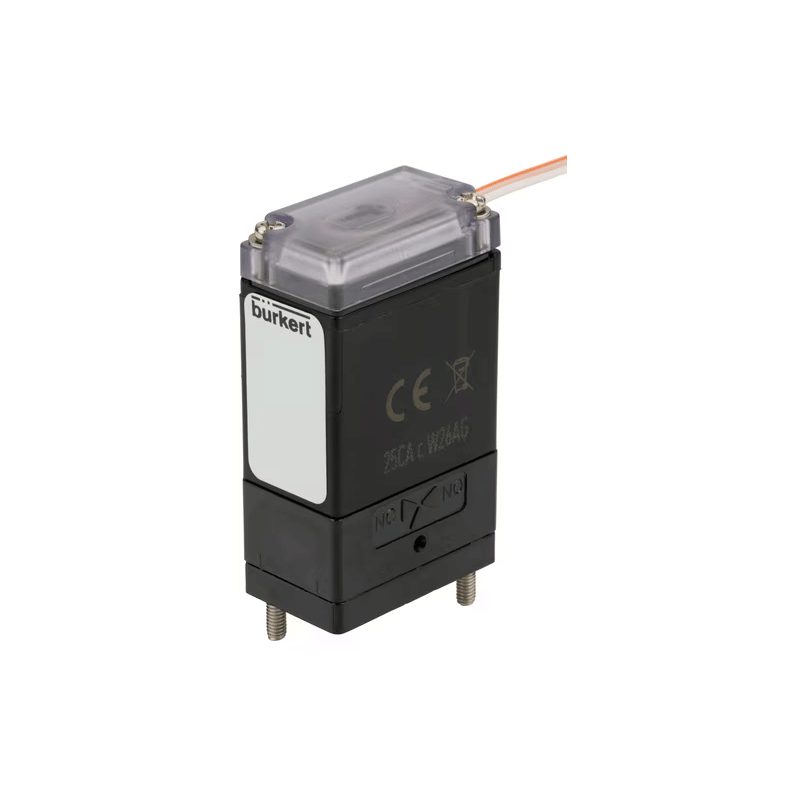

شیر برقی مینیاتوری با دیافراگم جداکننده 2/2 راهه و 3/2 راهه مدل0127 بروکرت
شیر برقی Bürkert Type 0127 یک شیر 2/2 یا 3/2 راهه Direct Acting با فناوری Rocker و دیافراگم جداکننده است که برای کنترل بسیار دقیق سیالات خنثی و خورنده در حجمهای بسیار کم طراحی شده است.در این مدل، سیال کاملاً از بخش الکترومغناطیسی جدا بوده و همین موضوع آن را به گزینهای ایدهآل برای کاربردهای حساس آزمایشگاهی، پزشکی و آنالیتیکال تبدیل میکند.طراحی فوقالعاده کامپکت با عرض تنها 16 میلیمتر، حجم داخلی بسیار پایین و قابلیت نصب روی منیفولد، این شیر را به یکی از دقیقترین و تمیزترین شیرهای برقی مینیاتوری بازار تبدیل کرده است.
___________________________________________________________________________________________________________________
مشخصات فنی
| مشخصه | مقدار |
| نوع عملکرد | Direct Acting |
| تعداد راه | 2/2 و 3/2 |
| فناوری | Rocker Solenoid |
| قطر اوریفیس | DN 0.8 / 1.2 / 1.6 |
| فشار کاری | Vacuum تا 6 بار |
| دمای سیال | -10 تا +55°C (بسته به دیافراگم) |
| ولتاژ | 12V DC / 24V DC |
| توان مصرفی | 3.4W (نسخه کممصرف موجود) |
| زمان سوئیچینگ | ≈ 25 ms |
| Duty Cycle | 100٪ |
| جنس بدنه | PEEK / PPS |
| جنس آببند | FFKM / FKM / EPDM |
| عمر کاری | تا 10 میلیون سیکل |
کاربردهای تخصصی
🔶 آنالیز شیمیایی دقیق
🔶 تجهیزات آزمایشگاهی پیشرفته
🔶 سیستمهای نمونهبرداری
🔶 دستگاههای پزشکی و تشخیصی
🔶 سیستمهای بیوتکنولوژی
🔶 کنترل گازها و مایعات خورنده
🔶 خطوط میکروفلو و وکیوم
تفاوت اصلی
🔷 برخلاف شیرهای صنعتی رایج:
🔷 نیازی به فشار ورودی ندارد
🔷 حجم مرده بسیار ناچیز دارد
🔷 برای سیالات بسیار حساس مناسب است
🔷 دقت و تمیزی بسیار بالاتری دارد
🔷 مخصوص حجمهای بسیار کم طراحی شده
🔷 کاملاً Media Separated است
نمایندگی بروکرت به عنوان یکی از مراکز معتبر تأمین و عرضه محصولات این برند آلمانی در ایران، مجموعهای از تجهیزات کاربردی را در اختیار صنعتگران قرار میدهد. در حال حاضر بخشی از محصولات پرمصرف بروکرت مانند شیرهای برقی آب و بخار به صورت موجود آماده عرضه هستند. همچنین برای سایر مدلها و تجهیزات تخصصی تر که در انبار موجود نباشند، امکان تأمین آنها در کمتر از یک ماه فراهم شده است.علاوه بر محصولات بروکرت، شما میتوانید با مراجعه به صفحه نمایندگی شیرهای برقی دوراویس ترکیه با محصولات این برند آشنا شوید. شیرهای برقی دوراویس ترکیه با کیفیت بالا و ۱۸ ماه گارانتی معتبر عرضه میشوند و میتوانند گزینهای مطمئن و اقتصادی برای پروژههای صنعتی شما باشند. در صورت نیاز به دریافت مشاوره تخصصی یا ثبت سفارش، کارشناسان ما همواره آماده پاسخگویی و ارائه راهنماییهای لازم به شما هستند.
علاوه بر محصولات بروکرت ، مجموعهی پنوماتیک هاب تأمینکنندهی انواع شیرهای برقی دیافراگمی از معتبرترین برندهای دنیا از جمله دوراویس ترکیه، شم ایتالیا، پارکر و ایرماتیک چین میباشد. این شیرها در سایزهای ۳/۸ اینچ تا ۳ اینچ و با کاربردهای متنوع در خطوط آب، هوا و بخار به صورت آماده تحویل موجود هستند.
برای مشاهده لیست قیمت های به روز شده شیرهای برقی دیافراگمی کلیک کنید.
ویژگی های کلیدی
🔶 فناوری Rocker با دیافراگم جداکننده
🔶 عملکرد Direct Acting (بدون نیاز به اختلاف فشار)
🔶 حجم داخلی بسیار کم (Low Dead Volume)
🔶 مقاومت شیمیایی بسیار بالا
🔶 مناسب سیالات خورنده و حساس
🔶 طراحی کامپکت با عرض 16mm
🔶 قابلیت نصب روی منیفولد
🔶 100٪ Duty Cycle (کار مداوم)
🔶 شستوشوی بسیار آسان (Excellent Cleanability)
🔶 عمر کاری تا 10 میلیون سیکل
_____________________________________________________________________________________________________________________
اجزای اصلی شیر برقی
این شیر از اجزای اصلی زیر تشکیل شده است:
🔷 کویل الکترومغناطیسی با پوشش اپوکسی
🔷 مکانیزم Rocker برای تحریک دیافراگم
🔷 دیافراگم جداکننده (FFKM / FKM / EPDM)
🔷 بدنه سیال از جنس PEEK یا PPS
🔷 آببند فلنجی مقاوم شیمیایی
🔷 اتصالات سیال (Sub-base، UNF، G⅛ یا Tube)
_____________________________________________________________________________________________________________________
چرا به این نوع شیر مینیاتوری می گویند ؟
ابعاد فیزیکی بسیار کوچک دارد و برای فضاهای محدود طراحی شده است
قطر داخلی (Orifice) و دبی عبوری پایین دارد و مخصوص کنترل جریانهای کم است
کویل و بدنه فشرده بوده و وزن کمی دارد
امکان نصب روی منیفولدهای چندتایی و تجهیزات ظریف را فراهم میکند
معمولاً در دستگاههای آزمایشگاهی، وکیوم، آنالیز و تجهیزات پزشکی استفاده میشود
بهطور خلاصه، «مینیاتوری» یعنی حداکثر دقت و عملکرد، در حداقل فضا
_____________________________________________________________________________________________________________________
دستورالعمل نصب و بهرهبرداری
🔶 بررسی جهت جریان: قبل از نصب، جهت فلش روی بدنه با مسیر جریان سیال تطابق داشته باشد.
🔶 تمیزی خط لوله: مسیر سیال باید عاری از ذرات، براده و آلودگی باشد.
🔶 نصب مکانیکی صحیح: شیر بدون اعمال تنش و کاملاً همراستا روی لوله یا منیفولد نصب شود.
🔶 اتصال الکتریکی: کویل مطابق ولتاژ نامی درجشده و با کانکتور استاندارد متصل گردد.
🔶 عدم نیاز به اختلاف فشار (در مدل Direct Acting): برای عملکرد صحیح به فشار ورودی خاصی نیاز ندارد.
🔶 راهاندازی اولیه: پس از نصب، سیستم بهآرامی تحت فشار قرار گرفته و عملکرد باز و بسته شدن بررسی شود.
🔶 شرایط کاری: از استفاده در فشار، دما و سیال خارج از محدوده مجاز خودداری شود.
