شیر برقی دیافراگمی بخار و آب داغ صنعتی 2/2 راهه NC/NO بروکرت 5282

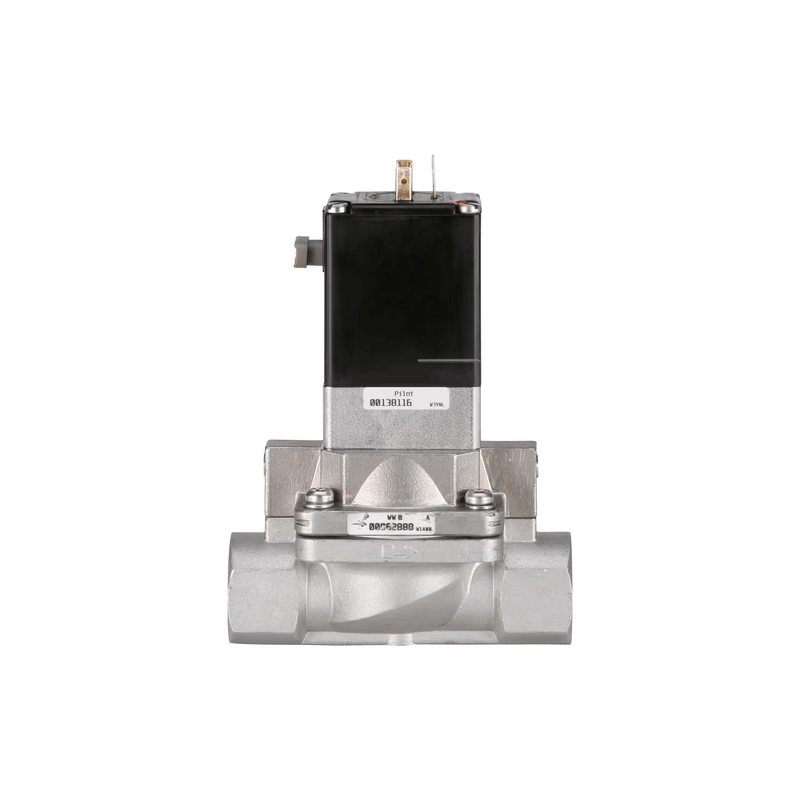

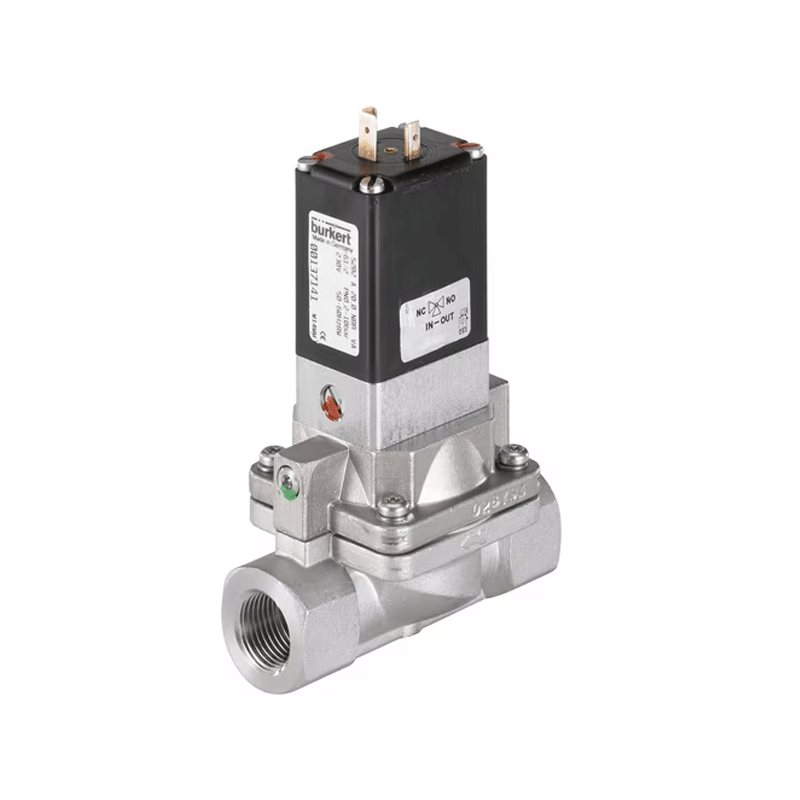

شیر برقی بورکرت Type 5282 یک شیر دیافراگمی سروو موتوردار 2/2 راهه برای کنترل سیالات با دبی بالا و فشار متوسط در کاربردهای صنعتی است که برای عملکرد کامل به حداقل اختلاف فشار نیاز دارد. این مدل با بدنه برنجی مطابق استاندارد آب آشامیدنی اروپا یا استنلس استیل و دیافراگمهای NBR، EPDM و FKM عرضه میشود و به دلیل دیافراگم جداکننده برای سیالات خورنده و آلوده نیز مناسب است. امکان انتخاب NC یا NO، وجود کنترل دستی، کویل اپوکسی با IP65 و ارائه در نسخه ضد انفجار ATEX Cat.2، این شیر را به گزینهای قابلاعتماد برای بخار، آب داغ، صنایع غذایی، دارویی، پتروشیمی و تصفیه آب تا سایز DN65 تبدیل کرده است.
____________________________________________________________________________________________________________________
مشخصات فنی
| مشخصه | مقدار |
| نوع شیر | دیافراگمی سروو موتوردار – 2/2 راهه-NC/NO |
| نیاز به اختلاف فشار | دارد (حداقل حدود 0.5 بار) |
| سایز اسمی (DN) | DN 13 تا DN 65 |
| حداکثر فشار کاری | تا 16 بار |
| جنس بدنه | برنج (مطابق استاندارد آب آشامیدنی) / استنلس استیل |
| جنس دیافراگم | NBR / EPDM / FKM |
| مناسب سیال | بخار، آب داغ، آب آشامیدنی، هوا، سیالات شیمیایی |
| حداکثر دمای سیال | تا حدود +90°C (بسته به جنس دیافراگم) |
| ولتاژ تغذیه | 24V DC، 24V AC، 110V AC، 230V AC |
| نوع کویل | اپوکسی مقاوم شیمیایی |
| کنترل دستی | دارد (Manual Override) |

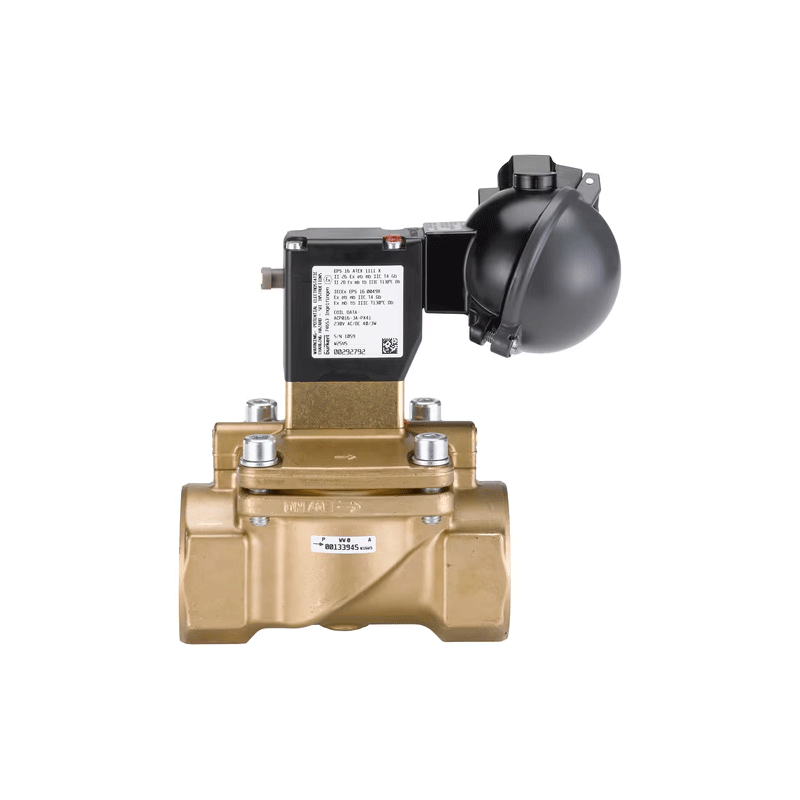

| نسخه ضد انفجار | دارد – ATEX Cat.2 |
| نوع نصب | خطی (Inline) |
| چرخه کاری | 100% دائمکار |
| قابلیت تنظیم زمان | تنظیم مستقل زمان باز و بسته شدن |
| استاندارد آب آشامیدنی | مطابق UBA اروپا |
| محیطهای مناسب | محیطهای خورنده، آلوده و صنعتی سنگین |
نمایندگی بروکرت به عنوان یکی از مراکز معتبر تأمین و عرضه تجهیزات صنعتی این برند آلمانی در ایران، مجموعهای متنوع از محصولات کاربردی را در اختیار فعالان حوزه صنعت قرار میدهد. در حال حاضر، تعدادی از محصولات پرمصرف بروکرت مانند شیرهای برقی مخصوص آب و بخار به صورت آماده موجود بوده و قابل عرضه فوری هستند. برای سایر مدلها و تجهیزات تخصصیتر نیز در صورت عدم موجودی، امکان تأمین آنها در بازهای کمتر از یک ماه فراهم است.علاوه بر محصولات بروکرت، شما میتوانید با مراجعه به صفحه مربوط به نمایندگی شیرهای برقی شم ایتالیا با محصولات این برند اروپایی و ویژگیهای فنی آنها آشنا شوید. در صورت نیاز به دریافت مشاوره تخصصی یا ثبت سفارش، کارشناسان ما آماده ارائه راهنماییهای لازم به شما هستند.
علاوه بر محصولات بروکرت، مجموعهی پنوماتیک هاب تأمینکنندهی انواع شیرهای برقی پیستونی برنجی از معتبرترین برندهای دنیا ازجمله دوراویس ترکیه، شم ایتالیا، پارکر و ایرماتیک چین میباشد. این شیرها در حالتهای نرمال کلوز و نرمال اوپن و با ولتاژهای 12، 24، 110 و 220 ولت ارائه میشوند و در سایزهای 1/2 تا 1 اینچ آماده تحویل هستند.
برای مشاهده لیست قیمت های به روز شده شیرهای برقی پیستونی کلیک کنید.
مهمترین کاربردهای تخصصی
این شیر بیشتر در خطوط با دبی بالا و فشار متوسط تا بالا استفاده میشود، مخصوصاً برای:
🟠 خطوط بخار صنعتی
🟠 سیستمهای آب داغ و آب آشامیدنی
🟠 صنایع غذایی و نوشیدنی
🟠 صنایع شیمیایی و پتروشیمی
🟠 تأسیسات حرارتی، دیگ بخار و بویلر
🟠 صنایع دارویی
🟠 خطوط سیالات آلوده یا خورنده
_____________________________________________________________________________________________________________________
اجزای اصلی شیر برقی
🟡 بدنه شیر (برنجی یا استنلس استیل)
🟡 دیافراگم اصلی (NBR، EPDM یا FKM)
🟡 شیر پیلوت 3/2 راهه
🟡 پیستون یا هسته سرووکنترلی
🟡 سیمپیچ سلونوئیدی (کویل) با روکش اپوکسی
🟡 آرمیچر و فنر بازگشت
🟡 کنترل دستی (Manual Override)
🟡 آببندها و اورینگها
🟡 کانکتور برق DIN Form A
_____________________________________________________________________________________________________________________
مزایای فنی برجسته
🔵 باز و بسته شدن نرم بدون ضربه قوچ
🔵 مناسب برای سیالات خورنده و آلوده
🔵 دوام بسیار بالا در سرویسهای بخار
🔵 قابلیت تنظیم مستقل زمان باز و بسته شدن
🔵 امکان استفاده در مناطق مستعد انفجار
🔵 سازگار با استاندارد آب آشامیدنی اروپا (UBA)
___________________________________________________________________________________________________________________
راهنمای نصب و راهاندازی
🟢 بررسی جهت جریان: قبل از نصب، حتماً جهت فلش حک شده روی بدنه شیر با جهت جریان سیال در خط لوله یکسان باشد.
🟢 تأمین اختلاف فشار لازم: این شیر سرووکنترلی است و برای عملکرد صحیح به حداقل اختلاف فشار (حدود 0.5 بار) نیاز دارد.
🟢 تمیز بودن خط لوله: قبل از نصب، خط لوله باید از هرگونه براده، ذرات جامد و آلودگی کاملاً پاکسازی شود تا به دیافراگم آسیب نرسد.
🟢 اتصال برق: کویل را مطابق ولتاژ نامی درجشده روی پلاک (AC یا DC) و از طریق کانکتور استاندارد DIN Form A متصل کنید.
🟢 درجه حفاظت: برای حفظ IP65، حتماً از سوکت و آببندی مناسب استفاده شود.
🟢 استفاده از کنترل دستی: پیش از راهاندازی نهایی، با Manual Override عملکرد باز و بسته شدن شیر تست شود.
🟢 راهاندازی اولیه: پس از برقدار کردن، سیستم را بهآرامی تحت فشار قرار دهید و نشتی، عملکرد نرم و زمان سوئیچینگ را بررسی کنید.
🟢 ملاحظات ایمنی: در صورت استفاده در محیط ضد انفجار (ATEX Cat.2)، فقط از تجهیزات الکتریکی تأییدشده استفاده شود.
🟢 نصب مکانیکی: شیر را بهصورت خطی (Inline) و بدون اعمال تنش مکانیکی به بدنه ببندید؛ از همراستایی دقیق اتصالات اطمینان حاصل شود.
______________________________________________________________________________________________________________________
تأثیر شیر برقی در بهبود عملکرد سیستمهای صنعتی
✔ افزایش دقت کنترل جریان: باز و بسته شدن سریع و دقیق شیر باعث کنترل دقیق دبی، فشار و زمانبندی سیال میشود.
✔ افزایش ایمنی سیستم: قطع خودکار جریان در شرایط اضطراری، از نشتی، انفجار و آسیب به تجهیزات جلوگیری میکند.
✔ کاهش مصرف انرژی: با کنترل هوشمند جریان و استفاده از کویلهای کممصرف، اتلاف انرژی به حداقل میرسد.
✔ افزایش عمر تجهیزات: جلوگیری از ضربه قوچ، نوسانات فشار و جریان ناگهانی باعث کاهش استهلاک سایر قطعات میشود.
✔ افزایش سرعت و بهرهوری خط تولید: سوئیچینگ سریع، مخصوصاً در سیستمهای اتوماسیون و پرکن، راندمان تولید را بالا میبرد.
✔ کاهش هزینههای نگهداری: عملکرد پایدار و دقیق، دفعات خرابی و سرویس را کمتر میکند.
✔ امکان اتوماسیون کامل فرآیندها: اتصال مستقیم به PLC و سیستمهای کنترلی، فرآیندها را تماماتوماتیک میکند.
