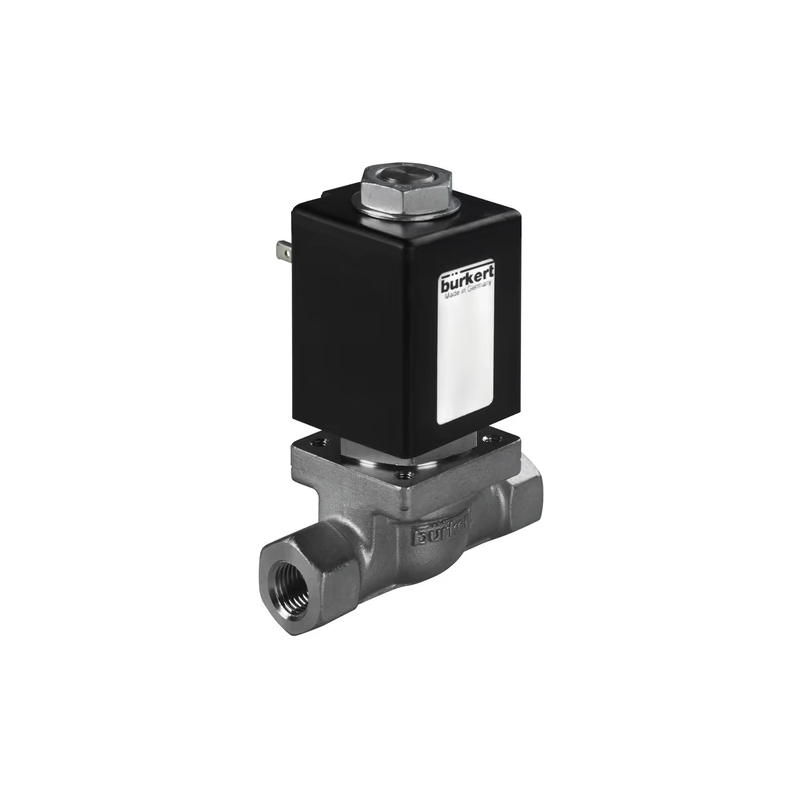

شیر برقی فشار بالا و دمای بالا 2/2 راهه برنجی و استیل نرمالی کلوز بروکرت 0255
شیر برقی بروکرت Type 0255 یک شیر ۲/۲ راهه مستقیمکار از نوع پلانجری است که برای کنترل قابلاعتماد سیالات در شرایط کاری سخت طراحی شده است. مکانیزم Direct Acting این شیر باعث میشود بدون نیاز به اختلاف فشار ورودی عمل کند؛ بنابراین حتی در فشار صفر، خلأ یا مدارهای با نوسان فشار نیز عملکردی پایدار و دقیق دارد. این ویژگی، آن را به گزینهای ایدهآل برای کاربردهایی تبدیل میکند که سرعت سوئیچینگ و دقت کنترل اهمیت بالایی دارد.طراحی کامپکت و مینیاتوری این مدل با قطر داخلی تا DN6، امکان نصب در فضاهای محدود و همچنین استفاده در منیفولدهای چندتایی را فراهم میسازد. با وجود ابعاد کوچک، Type 0255 توان تحمل فشارهای بالا و دماهای کاری زیاد را دارد که این موضوع آن را از بسیاری از شیرهای همرده متمایز میکند. پاسخدهی سریع شیر، کنترل پالسی و سوئیچینگهای مکرر را بدون افت عملکرد ممکن میسازد.
____________________________________________________________________________________________________________________
مشخصات فنی
| مشخصه | مقدار |
| نوع عملکرد | مستقیمکار (Direct Acting) |
| عملکرد مدار | 2/2 راهه – نرمال بسته (NC) |
| قطر داخلی (Orifice) | DN 1.0 تا DN 6.0 |
| جنس بدنه | برنج یا استنلس استیل |
| جنس آببندی | FKM / PTFE |
| سیالات قابل استفاده | هوا، بخار، روغن، سوخت، آب، گاز |
| دمای سیال | تا +180°C (نسخه خاص تا +210°C) |
| فشار کاری | تا 100 بار (بسته به قطر و سیال) |
| ولتاژ | 24V DC / 24-110-230V AC |
| درجه حفاظت | IP65 با کانکتور |
| نوع اتصال | رزوهای G¼، G⅜، G½ |
| زمان سوئیچینگ | 10 تا 80 میلیثانیه |
| چرخه کاری | 100٪ |
نمایندگی بروکرت به عنوان یکی از مراکز معتبر تأمین و عرضه محصولات این برند آلمانی در ایران، مجموعهای از تجهیزات کاربردی را در اختیار صنعتگران قرار میدهد. در حال حاضر بخشی از محصولات پرمصرف بروکرت مانند شیرهای برقی آب و بخار به صورت موجود آماده عرضه هستند. همچنین برای سایر مدلها و تجهیزات تخصصی تر که در انبار موجود نباشند، امکان تأمین آنها در کمتر از یک ماه فراهم شده است.علاوه بر محصولات بروکرت، شما میتوانید با مراجعه به صفحه نمایندگی شیرهای برقی دوراویس ترکیه با محصولات این برند آشنا شوید. شیرهای برقی دوراویس ترکیه با کیفیت بالا و ۱۸ ماه گارانتی معتبر عرضه میشوند و میتوانند گزینهای مطمئن و اقتصادی برای پروژههای صنعتی شما باشند. در صورت نیاز به دریافت مشاوره تخصصی یا ثبت سفارش، کارشناسان ما همواره آماده پاسخگویی و ارائه راهنماییهای لازم به شما هستند.
علاوه بر محصولات بروکرت ، مجموعهی پنوماتیک هاب تأمینکنندهی انواع شیرهای برقی دیافراگمی از معتبرترین برندهای دنیا از جمله دوراویس ترکیه، شم ایتالیا، پارکر و ایرماتیک چین میباشد. این شیرها در سایزهای ۳/۸ اینچ تا ۳ اینچ و با کاربردهای متنوع در خطوط آب، هوا و بخار به صورت آماده تحویل موجود هستند.
برای مشاهده لیست قیمت های به روز شده شیرهای برقی دیافراگمی کلیک کنید.
اجزای اصلی شیر برقی
🔶 سیمپیچ سلونوئیدی با روکش اپوکسی
سیمپیچ با اعمال ولتاژ الکتریکی، میدان مغناطیسی ایجاد میکند که نیروی لازم برای حرکت پلانجر را فراهم میسازد. روکش اپوکسی، کویل را در برابر رطوبت، گردوغبار، لرزش و مواد شیمیایی محافظت کرده و باعث افزایش طول عمر و قابلیت اطمینان شیر در محیطهای صنعتی میشود.
🔶 پلانجر (هسته متحرک استیل)
پلانجر قطعه متحرک اصلی شیر است که تحت تأثیر میدان مغناطیسی سیمپیچ جابهجا میشود. حرکت دقیق این قطعه، باز و بسته شدن مسیر جریان را کنترل میکند. جنس استنلس استیل پلانجر باعث مقاومت بالا در برابر سایش، خوردگی و دمای زیاد میشود.
🔶 لوله راهنمای استیل
این لوله مسیر حرکت پلانجر را هدایت میکند و مانع از انحراف یا گیرکردن آن در حین عملکرد میشود. طراحی دقیق و متریال استیل این بخش، تضمینکننده حرکت روان، سرعت سوئیچینگ بالا و عملکرد پایدار شیر در سیکلهای کاری مداوم است.
🔶 فنر برگشت
فنر وظیفه بازگرداندن پلانجر به حالت اولیه پس از قطع جریان الکتریکی را بر عهده دارد. نیروی فنر بهگونهای طراحی شده که شیر بهسرعت به حالت نرمال (معمولاً بسته) بازگردد و از نشتی یا تأخیر در عملکرد جلوگیری شود.
🔶 نشیمنگاه شیر (Valve Seat)
نشیمنگاه محل تماس پلانجر با بدنه است که آببندی نهایی جریان را انجام میدهد. کیفیت طراحی این بخش نقش کلیدی در جلوگیری از نشتی و تضمین آببندی دقیق، بهویژه در فشار و دمای بالا، دارد.
🔶 بدنه برنجی یا استنلس استیل
بدنه، ساختار اصلی شیر را تشکیل میدهد و مسیر عبور سیال در آن قرار دارد. نسخه برنجی برای کاربردهای عمومی صنعتی و نسخه استنلس استیل برای محیطهای خورنده، دمای بالا یا کاربردهای حساس استفاده میشود.
🔶 آببند (FKM یا PTFE)
آببندها وظیفه جلوگیری از نشتی و افزایش سازگاری شیر با سیالات مختلف را دارند.
FKM مناسب دما و فشار بالا و سیالات صنعتی
PTFE مناسب سیالات خورنده و شیمیایی با مقاومت بسیار بالا
_____________________________________________________________________________________________________________________
کاربریهای هدفمند
🔷 سیستمهای هوای فشرده پالسی
این شیر به دلیل پاسخدهی بسیار سریع و عملکرد مستقیمکار، برای ایجاد پالسهای دقیق و قابل تکرار در خطوط هوای فشرده استفاده میشود. در سیستمهایی که نیاز به باز و بسته شدن مکرر در زمانهای کوتاه دارند (مانند دمش، تخلیه یا کنترل موضعی هوا)، این مدل عملکردی پایدار و دقیق ارائه میدهد.
🔷 سیستمهای وکیوم (خلأ)
از آنجا که شیر بدون نیاز به اختلاف فشار عمل میکند، در مدارهای خلأ نیز بهخوبی کار میکند. این ویژگی باعث میشود در سیستمهای مکش، نگهدارندههای وکیومی و خطوط انتقال با فشار منفی، کنترل جریان با دقت بالا و بدون افت عملکرد انجام شود.
🔷 تجهیزات آزمایشگاهی و آنالیز
در دستگاههای آزمایشگاهی، دقت کنترل، ابعاد کوچک و حداقل نشتی اهمیت بالایی دارد. این شیر برای کنترل حجمهای کم سیال یا گاز در تجهیزات آنالیز، نمونهبرداری و فرآیندهای دقیق آزمایشگاهی بسیار مناسب است.
🔷 ماشینآلات بستهبندی و پرکن دقیق
در خطوط بستهبندی و پرکن، کنترل دقیق حجم و زمان عبور سیال نقش کلیدی دارد. شیر Type 0255 با زمان سوئیچینگ کوتاه و دقت بالا، امکان پرکردن یکنواخت و قابل تکرار را حتی برای مقادیر بسیار کم فراهم میکند.
🔷 خطوط اتوماسیون صنعتی
در سیستمهای اتوماسیون، بهویژه در بخشهایی که فضای نصب محدود است، این شیر به دلیل طراحی کامپکت و قابلیت نصب روی منیفولد، گزینهای ایدهآل برای کنترل جریانهای فرعی و کمدبی محسوب میشود.
🔷 کنترل جریانهای بسیار کم (Micro Flow Control)
این شیر بهطور خاص برای کنترل جریانهای میکرو طراحی شده و در فرآیندهایی که کوچکترین تغییر در دبی اهمیت دارد، دقت و پایداری بالایی ارائه میدهد.
🔷 کاربردهای دما و فشار بالا نسبت به سایز
با وجود ابعاد کوچک، این مدل توان تحمل فشار و دمای بالایی دارد و در شرایط کاری سختی که استفاده از شیرهای بزرگتر ممکن نیست، عملکردی مطمئن ارائه میدهد.
_____________________________________________________________________________________________________________________
ویژگی های کلیدی
🔶 عملکرد Direct Acting بدون نیاز به فشار ورودی
این شیر بهصورت مستقیمکار عمل میکند و برای باز و بسته شدن به اختلاف فشار سیال وابسته نیست. به همین دلیل حتی در فشار صفر، وکیوم یا شرایط ناپایدار فشار نیز عملکرد دقیق و قابلاعتمادی دارد؛ ویژگیای که در سیستمهای پالسی و آزمایشگاهی بسیار حیاتی است.
🔶 طراحی کامپکت و مینیاتوری تا قطر داخلی DN 6
ابعاد کوچک و فشرده شیر باعث میشود در فضاهای محدود یا تجهیزات ظریف صنعتی بهراحتی نصب شود. با وجود سایز کوچک، این شیر توان عبور جریان کنترلشده را تا قطر داخلی DN 6 فراهم میکند که برای بسیاری از کاربردهای دقیق کاملاً کافی است.
🔶 مناسب نصب روی منیفولد با صرفهجویی در فضا
امکان نصب چندین شیر کنار هم روی منیفولد باعث کاهش حجم سیستم، سادهسازی لولهکشی و افزایش انعطافپذیری در طراحی خطوط کنترلی میشود. این موضوع بهویژه در سیستمهای اتوماسیون و آزمایشگاهی اهمیت بالایی دارد.
🔶 پاسخدهی بسیار سریع (مناسب کنترل پالسی)
زمان سوئیچینگ کوتاه شیر امکان ایجاد پالسهای سریع و یکنواخت را فراهم میکند. این ویژگی برای کاربردهایی مانند دوزینگ دقیق، کنترل هوای پالسی و سوئیچینگهای مکرر ضروری است.
🔶 چرخه کاری 100٪ (کارکرد دائم)
این شیر برای کارکرد مداوم بدون وقفه طراحی شده و حتی در شرایط روشن بودن دائمی، دچار افت عملکرد یا افزایش دمای غیرمجاز نمیشود. این ویژگی، اطمینانپذیری بالای آن را در فرآیندهای صنعتی تضمین میکند.
🔶 مصرف انرژی پایین
طراحی بهینه کویل باعث کاهش مصرف انرژی در حین عملکرد میشود و در عین حال نیروی کافی برای سوئیچینگ سریع و دقیق را فراهم میکند. این موضوع به کاهش هزینههای بهرهبرداری و افزایش طول عمر سیستم کمک میکند.
🔶 قابلیت کار در فشار و دمای بالا نسبت به ابعاد
با وجود اندازه کوچک، این شیر توان تحمل فشار و دمای کاری بالایی دارد که آن را برای کاربردهای صنعتی سخت و شرایط عملیاتی خاص بسیار مناسب میسازد.
_____________________________________________________________________________________________________________________
تفاوتهای اصلی
🔷 عدم نیاز به اختلاف فشار
برخلاف شیرهای دیافراگمی و سرووکنترلی که برای عملکرد صحیح به حداقل اختلاف فشار ورودی نیاز دارند، این شیر بهصورت Direct Acting عمل میکند. بنابراین حتی در فشار صفر، خلأ یا شرایط ناپایدار فشار نیز بدون افت عملکرد باز و بسته میشود.
🔷 سرعت عملکرد بسیار بالاتر
مکانیزم پلانجری مستقیم باعث میشود زمان پاسخدهی شیر بسیار کوتاه باشد. این موضوع امکان سوئیچینگ سریع و ایجاد پالسهای دقیق را فراهم میکند؛ قابلیتی که در شیرهای سرووکنترلی به دلیل وابستگی به فشار سیال، محدودتر است.
🔷 دقت بالاتر در دبیهای کم
این شیر برای کنترل جریانهای کم و میکرو طراحی شده است. در حالی که شیرهای دیافراگمی معمولاً برای دبیهای بالا مناسبتر هستند، Type 0255 کنترل بسیار دقیقتری روی حجمهای کوچک سیال ارائه میدهد.
🔷 مناسب برای کنترل پالسی و سوئیچینگ مکرر
به دلیل پاسخ سریع و چرخه کاری 100٪، این شیر میتواند در سیکلهای روشن و خاموش سریع و مداوم بدون افت عملکرد کار کند. این ویژگی آن را برای سیستمهای پالسی، دوزینگ دقیق و کاربردهای دینامیک ایدهآل میسازد.
🔷 محدودیت در دبیهای بسیار بالا
در مقابل مزایای ذکرشده، این شیر برای عبور دبیهای حجیم طراحی نشده است. در کاربردهایی با جریان بالا، شیرهای دیافراگمی یا سرووکنترلی گزینه مناسبتری هستند.
_____________________________________________________________________________________________________________________
راهنمای اجرایی نصب
- رعایت جهت جریان سیال
پیش از نصب، حتماً فلش حکشده روی بدنه شیر را بررسی کنید و شیر را دقیقاً در راستای جهت جریان سیال در خط لوله نصب نمایید. نصب خلاف جهت، باعث اختلال در عملکرد و نشتی میشود. - نحوه صحیح نصب مکانیکی
بهتر است شیر بهگونهای نصب شود که کویل سلونوئیدی رو به بالا قرار گیرد. این حالت باعث عملکرد پایدارتر، کاهش استهلاک داخلی و افزایش عمر کویل میشود. - تمیزکاری خط لوله قبل از نصب
وجود براده، گردوغبار یا ذرات ریز در مسیر سیال میتواند به نشیمنگاه و پلانجر آسیب بزند. پیش از نصب، خط لوله باید کاملاً شستشو و پاکسازی شود. در کاربردهای حساس، استفاده از فیلتر توصیه میشود. - اتصال الکتریکی استاندارد
کویل باید دقیقاً با ولتاژ و نوع جریان (AC یا DC) درجشده روی پلاک مشخصات متصل شود. اتصال ولتاژ نامناسب میتواند باعث داغ شدن بیش از حد یا سوختن کویل شود. - حفظ درجه حفاظت IP65
برای جلوگیری از نفوذ رطوبت و گردوغبار، استفاده از کانکتور استاندارد DIN همراه با آببندی مناسب الزامی است. این موضوع بهویژه در محیطهای صنعتی اهمیت زیادی دارد. - تست عملکرد قبل از بهرهبرداری نهایی
پس از نصب و اتصال برق، چند بار باز و بسته شدن شیر را بدون بار کامل تست کنید تا از عملکرد صحیح، پاسخدهی سریع و عدم نشتی اطمینان حاصل شود.
