توضیحات

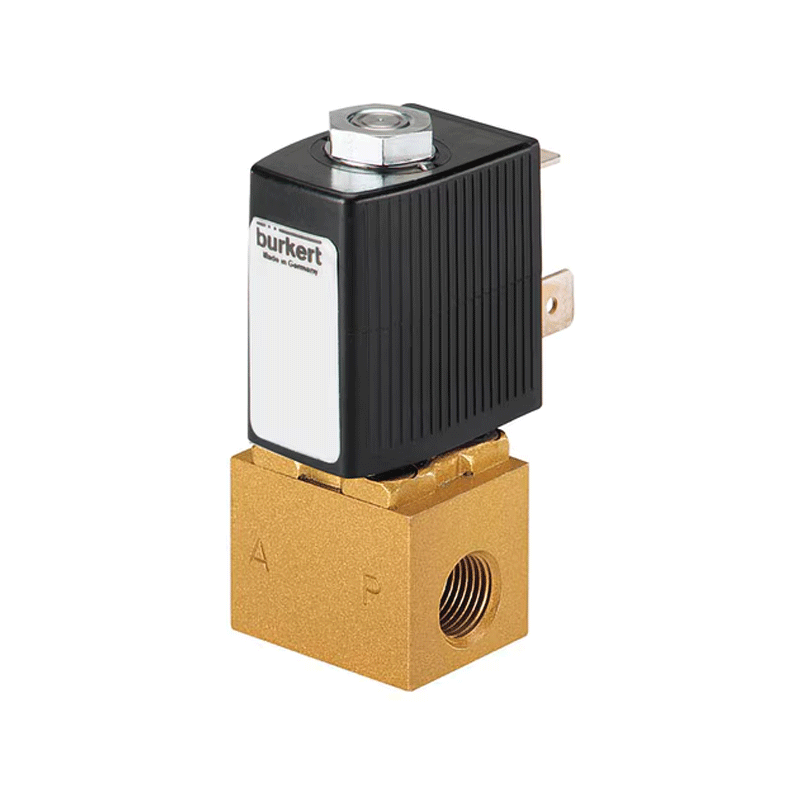

شیر برقی وکیوم برنجی،استیل یا پلی آمید 2/2 راهه برای سیستم خلا بروکرت 6011
شیر برقی بروکرت Type 6011 یک شیر پلانجری مستقیمکار (Direct-acting Plunger Valve) از نوع 2/2 راهه نرمال بسته (NC) است که برای کنترل دقیق سیالات با دبی پایین طراحی شده است.این مدل به دلیل عملکرد مستقیم، بدون نیاز به اختلاف فشار کار میکند و گزینهای ایدهآل برای سیستمهای وکیوم (خلأ)، دوزینگ، هوای فشرده پالسی و کاربردهای دقیق آزمایشگاهی محسوب میشود.طراحی بسیار جمعوجور، قابلیت نصب منیفولدی و تنوع بالای متریال، Type 6011 را به یکی از پرکاربردترین شیرهای کوچک بورکرت تبدیل کرده است
____________________________________________________________________________________________________________________
مشخصات فنی
| مشخصه | مقدار |
| نوع شیر | پلانجری مستقیمکار،2/2 راهه،NC |
| قطر داخلی (Orifice) | 1.2 / 1.6 / 2.0 / 2.4 میلیمتر |
| محدوده فشار کاری | از وکیوم (Vacuum) تا 21 بار (بسته به سایز) |
| دمای سیال | -10 تا +100°C |
| سیالات سازگار | وکیوم، گازهای خنثی، هوا، آب، روغن هیدرولیک سبک |
| جنس بدنه | برنج، استنلس استیل 1.4305 یا پلیآمید (PA) |
| جنس آببندی | FKM (در برخی نسخهها EPDM) |
| ولتاژ تغذیه | 24V DC / 24V AC / 110V AC / 230V AC |
| درجه حفاظت | IP65 با کانکتور مناسب |
| وزن تقریبی | 125 گرم |
نمایندگی بروکرت به عنوان یکی از مراکز معتبر تأمین و عرضه تجهیزات صنعتی این برند آلمانی در ایران، مجموعهای متنوع از محصولات کاربردی را در اختیار فعالان حوزه صنعت قرار میدهد. در حال حاضر، تعدادی از محصولات پرمصرف بروکرت مانند شیرهای برقی مخصوص آب و بخار به صورت آماده موجود بوده و قابل عرضه فوری هستند. برای سایر مدلها و تجهیزات تخصصیتر نیز در صورت عدم موجودی، امکان تأمین آنها در بازهای کمتر از یک ماه فراهم است.علاوه بر محصولات بروکرت، شما میتوانید با مراجعه به صفحه مربوط به نمایندگی شیرهای برقی شم ایتالیا با محصولات این برند اروپایی و ویژگیهای فنی آنها آشنا شوید. در صورت نیاز به دریافت مشاوره تخصصی یا ثبت سفارش، کارشناسان ما آماده ارائه راهنماییهای لازم به شما هستند.
علاوه بر محصولات بروکرت، مجموعهی پنوماتیک هاب تأمینکنندهی انواع شیرهای برقی پیستونی برنجی از معتبرترین برندهای دنیا ازجمله دوراویس ترکیه، شم ایتالیا، پارکر و ایرماتیک چین میباشد. این شیرها در حالتهای نرمال کلوز و نرمال اوپن و با ولتاژهای 12، 24، 110 و 220 ولت ارائه میشوند و در سایزهای 1/2 تا 1 اینچ آماده تحویل هستند.
برای مشاهده لیست قیمت های به روز شده شیرهای برقی پیستونی کلیک کنید.
معماری نصب و راهاندازی
قابلیت نصب در هر موقعیت (ترجیحاً کویل رو به بالا)
اتصال فرآیندی: M5، G 1/8 یا Sub-base
اتصال الکتریکی: DIN EN 175301-803 Form C یا Form B
امکان چیدمان فشرده چند شیر روی یک منیفولد با طراحی SFB
عدم نیاز به روغن یا گریس هنگام نصب
_____________________________________________________________________________________________________________________
کاربردهای اصلی
✔ سیستمهای وکیوم و خلأ
✔ دوزینگ و تزریق دقیق مایعات
✔ پرکنهای حجم کم
✔ کنترل هوای فشرده پالسی
✔ تجهیزات آزمایشگاهی و آنالیتیکال
✔ دستگاههای پزشکی و تشخیصی
✔ اتوماسیون صنعتی با فضای نصب محدود
_____________________________________________________________________________________________________________________
تفاوت های اصلی
در مقایسه با شیرهای دیافراگمی یا سرووکنترلی، Type 6011:
بدون نیاز به اختلاف فشار کار میکند
برای خلأ واقعی کاملاً مناسب است
ابعاد بسیار کوچکتری دارد
دقت و سرعت بالاتری در دبیهای کم ارائه میدهد
برای نصب منیفولدی متراکم بهینه شده است
_____________________________________________________________________________________________________________________
نکات فنی تکمیلی و مهم
✔ برای کاربرد وکیوم، جهت جریان باید مطابق دیتاشیت رعایت شود
✔ انتخاب متریال آببندی بر اساس نوع سیال بسیار حیاتی است
✔ مناسب دبی پایین؛ برای خطوط اصلی و دبی بالا توصیه نمیشود
✔ نسخه Analytical برای سیالات حساس و خورنده در دسترس است
_____________________________________________________________________________________________________________________
اجزای اصلی
🔵 بدنه شیر (برنجی، استنلس استیل یا پلیآمید)
🔵 پلانجر (هسته متحرک)
🔵 لوله راهنمای پلانجر (جوشخورده برای آببندی بهتر)
🔵 سیمپیچ سلونوئیدی (کویل پیچی)
🔵 فنر بازگشت
🔵 اورینگها و آببندها (FKM یا EPDM بسته به کاربرد)
🔵 درپوش و کانکتور برق (DIN Form B یا Form C)
🔵 فلنج نصب SFB / پایه منیفولد
🔵 اتصالات فشاری (Push-in) یا رزوهای برای شلنگ
_____________________________________________________________________________________________________________________
چرا شیر برقی 6011 برای سیستمهای خلأ (وکیوم) مناسب است؟
شیر برقی Type 6011 مستقیمکار است؛ یعنی برای باز و بسته شدن به فشار سیال نیاز ندارد.
در سیستمهای وکیوم، فشار وجود ندارد یا بسیار کم است، بنابراین شیرهای سرووکنترلی یا دیافراگمی در این شرایط عمل نمیکنند، اما 6011:
بدون نیاز به اختلاف فشار کار میکند
در فشار صفر و حتی خلأ کامل باز و بسته میشود
به دلیل پلانجر جوشخورده و آببندی دقیق نشتی بسیار کمی دارد
برای کنترل دقیق و سریع جریان هوا یا گاز در مدار وکیوم ایدهآل است
ابعاد کوچک آن باعث میشود نزدیک پمپ یا مصرفکننده وکیوم نصب شود
به همین دلیل در سیستمهای وکیوم آزمایشگاهی، پزشکی، بستهبندی و اتوماسیون دقیق زیاد استفاده میشود.
