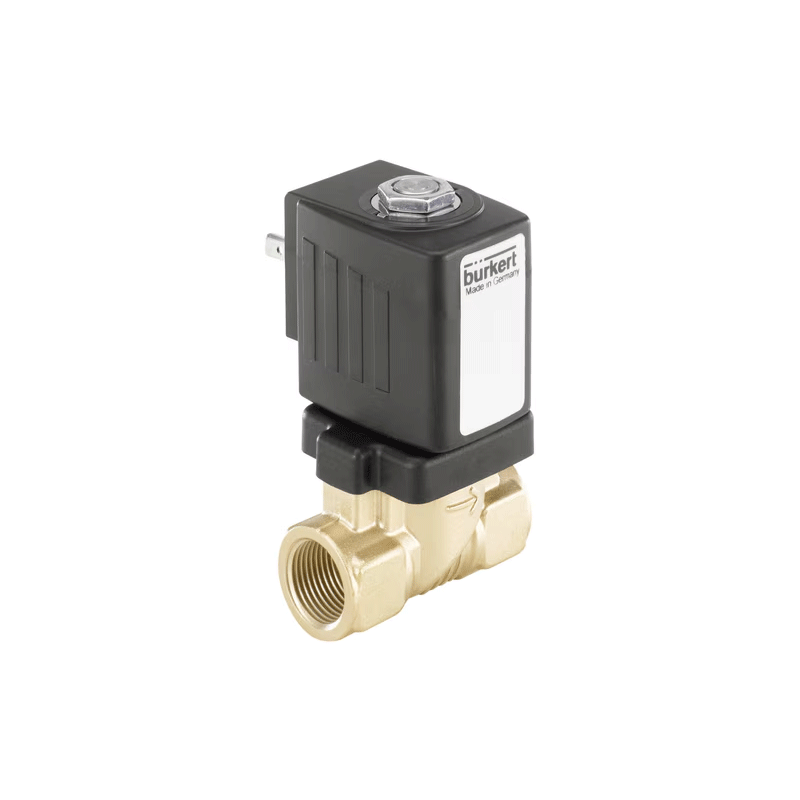

شیر برقی دیافراگمی موتورخانه ای دبی بالا و کم صدا 2/2 راهه NC دوام بالا بروکرت 6213
- شیر برقی Type 6213 یک شیر دیافراگمی سرووکنترلی 2/2 راهه است که بهطور خاص برای کنترل جریان سیالات با دبی بالا در سیستمهای تأسیساتی و صنعتی طراحی شده است. این شیر برای عملکرد صحیح از اختلاف فشار سیال استفاده میکند و به همین دلیل قادر است با مصرف انرژی الکتریکی بسیار پایین، جریانهای حجیم آب یا بخار را بهصورت نرم و پایدار کنترل کند.ساختار دیافراگمی این مدل باعث میشود باز و بسته شدن شیر بدون ضربه، با صدای کم و استهلاک حداقلی انجام شود؛ ویژگیای که آن را به گزینهای ایدهآل برای موتورخانهها، بویلرها، سیستمهای گرمایشی مرکزی و تأسیسات ساختمانی تبدیل کرده است. طراحی داخلی دمپشده (Damped Design) از بروز پدیدههایی مانند ضربه قوچ جلوگیری کرده و عمر مفید تجهیزات پاییندست را افزایش میدهد.

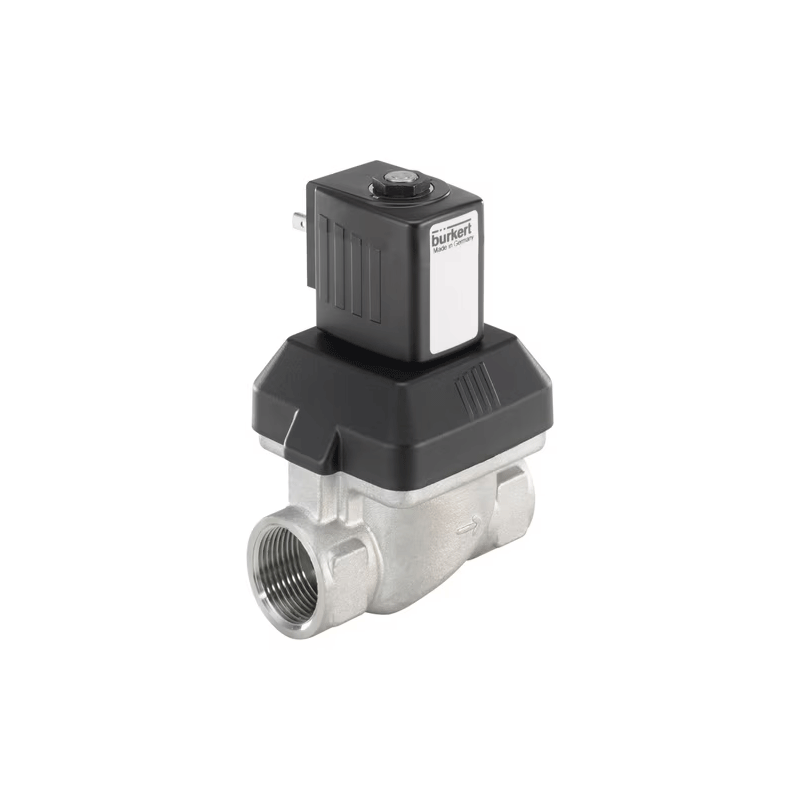

- بدنه شیر 6213 در متریالهای مختلف از جمله برنج، گانمتال و استنلس استیل عرضه میشود تا متناسب با نوع سیال و شرایط کاری انتخاب گردد. همچنین دیافراگمها در جنسهای متنوع NBR، EPDM و FKM قابل ارائه هستند که امکان استفاده از شیر را برای آب سرد و گرم، بخار ملایم، گازها و حتی وکیوم (در نسخههای خاص) فراهم میکند. نسخههای دارای تأییدیه آب آشامیدنی اروپا (UBA) این مدل را برای کاربردهای بهداشتی نیز مناسب ساختهاند.
- از نظر الکتریکی، این شیر با کویلهای استاندارد و همچنین کویلهای کممصرف Kick & Drop (KD) قابل تجهیز است که مصرف برق را در حین نگهداشت شیر در حالت فعال بهطور محسوسی کاهش میدهد. درجه حفاظت IP65، قابلیت کارکرد مداوم و امکان ارائه در نسخه ضدانفجار مطابق ATEX Cat.2، استفاده از این شیر را در محیطهای صنعتی سخت و حساس ایمن میسازد.
___________________________________________________________________________________________________________________
مشخصات فنی
| مشخصه | مقدار |
| نوع شیر | دیافراگمی سرووکنترلی |
| مکانیزم | 2/2 راهه – نرمال بسته (NC) |
| سایز اسمی | DN10 تا DN40 |
| جنس بدنه | برنج، استنلس استیل، گانمتال |
| جنس دیافراگم | NBR، EPDM، FKM |
| سیال قابل استفاده | آب، آب داغ، بخار ملایم، گاز (HP00)، وکیوم |
| دمای کاری | تا +120°C (بسته به متریال) |
| فشار کاری | تا 10 بار |
| اختلاف فشار لازم | حداقل 0.5 بار (استاندارد) |
| درجه حفاظت | IP65 (IP67 سفارشی) |
| مصرف انرژی | کممصرف با کویل KD |
| سطح صدا | کمصدا (Damped Design) |
| تأییدیهها | ATEX Cat.2، آب آشامیدنی UBA |
نمایندگی بروکرت به عنوان یکی از مراکز معتبر تأمین و عرضه محصولات این برند آلمانی در ایران، مجموعهای از تجهیزات کاربردی را در اختیار صنعتگران قرار میدهد. در حال حاضر بخشی از محصولات پرمصرف بروکرت مانند شیرهای برقی آب و بخار به صورت موجود آماده عرضه هستند. همچنین برای سایر مدلها و تجهیزات تخصصی تر که در انبار موجود نباشند، امکان تأمین آنها در کمتر از یک ماه فراهم شده است.علاوه بر محصولات بروکرت، شما میتوانید با مراجعه به صفحه نمایندگی شیرهای برقی دوراویس ترکیه با محصولات این برند آشنا شوید. شیرهای برقی دوراویس ترکیه با کیفیت بالا و ۱۸ ماه گارانتی معتبر عرضه میشوند و میتوانند گزینهای مطمئن و اقتصادی برای پروژههای صنعتی شما باشند. در صورت نیاز به دریافت مشاوره تخصصی یا ثبت سفارش، کارشناسان ما همواره آماده پاسخگویی و ارائه راهنماییهای لازم به شما هستند.
علاوه بر محصولات بروکرت ، مجموعهی پنوماتیک هاب تأمینکنندهی انواع شیرهای برقی دیافراگمی از معتبرترین برندهای دنیا از جمله دوراویس ترکیه، شم ایتالیا، پارکر و ایرماتیک چین میباشد. این شیرها در سایزهای ۳/۸ اینچ تا ۳ اینچ و با کاربردهای متنوع در خطوط آب، هوا و بخار به صورت آماده تحویل موجود هستند.
برای مشاهده لیست قیمت های به روز شده شیرهای برقی دیافراگمی کلیک کنید.
ویژگی های اصلی
🔷 دبی بالا در سایز جمعوجور (تا DN40)
این شیر قادر است حجم بالایی از سیال را بدون افت عملکرد عبور دهد، به همین دلیل برای خطوط اصلی موتورخانه، بویلر و تأسیسات مرکزی ایدهآل است.
🔷 عملکرد نرم و کمصدا (Damped Design)
طراحی داخلی دمپ شده باعث باز و بسته شدن تدریجی شیر میشود و از ضربه قوچ، نویز و تنش به لولهکشی جلوگیری میکند؛ موضوعی بسیار مهم در موتورخانهها.
🔷 مصرف انرژی پایین با تکنولوژی Kick & Drop
در نسخههای KD، شیر فقط در لحظه سوئیچینگ انرژی بالاتر مصرف میکند و سپس با توان کمتر در وضعیت باز باقی میماند؛ این موضوع باعث کاهش مصرف برق و افزایش عمر کویل میشود.
🔷 مناسب کار مداوم و شرایط صنعتی سخت
طراحی شده برای کار ۲۴ ساعته (100% Duty Cycle)، با بدنه مقاوم، دیافراگمهای متنوع و امکان ارائه نسخه ضدانفجار (ATEX Cat.2) برای محیطهای حساس.
_____________________________________________________________________________________________________________________
کاربردهای اصلی
این شیر بیشتر برای سیستمهای تأسیساتی و موتورخانهای استفاده میشود، مخصوصاً جایی که دبی بالا + صدای کم + دوام بالا مهم است:
کنترل آب گرم و سرد در موتورخانهها
خطوط بویلر و دیگ بخار (نسخههای مناسب بخار)
سیستمهای گرمایشی مرکزی (Heating Systems)
مدارهای آب شهری و آب آشامیدنی
سیستمهای HVAC و تأسیسات صنعتی ساختمان
نسخه HP00: مناسب گاز و وکیوم در فشار تفاضلی پایین
_____________________________________________________________________________________________________________________

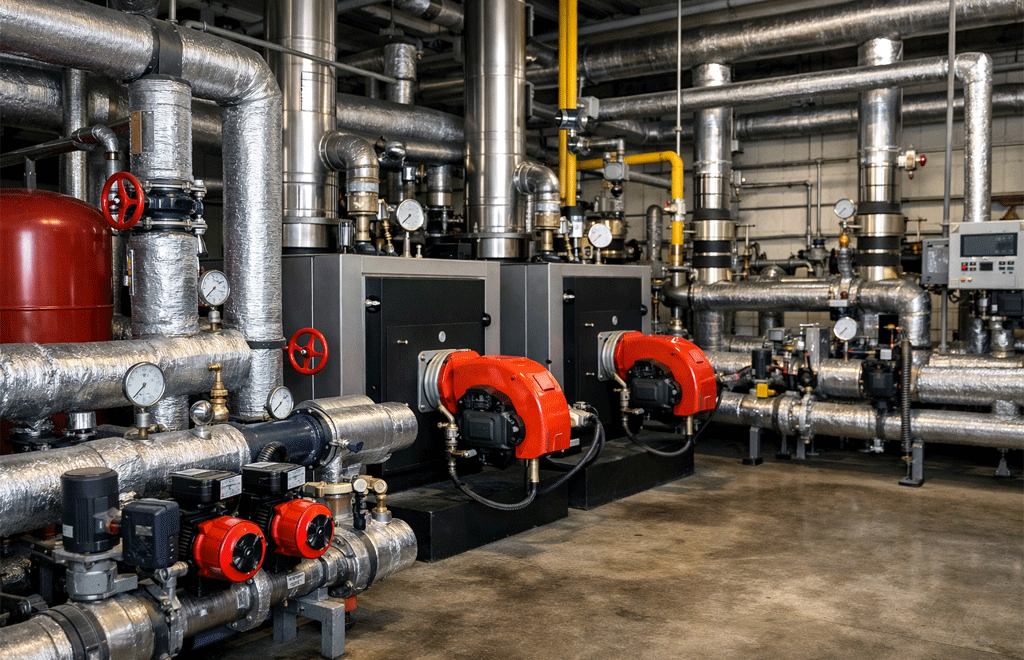

چرا به این نوع شیر موتورخانه ای میگویند؟
به این نوع شیر «موتورخانهای» گفته میشود چون برای کار سنگین و مداوم در قلب سیستمهای تأسیساتی طراحی شده است؛ دبی بالایی را تا سایز DN40 بدون افت عملکرد عبور میدهد، بهواسطه طراحی دمپشده با صدای بسیار کم و بدون ضربه عمل میکند، توان کار ۲۴ ساعته بدون استهلاک زودرس را دارد و برای کنترل آب داغ، بخار ملایم و خطوط اصلی موتورخانه و بویلر کاملاً ایدهآل است.
راهنمای نصب و راهاندازی
قبل از نصب، جهت فلش حکشده روی بدنه شیر را بررسی کنید تا با جهت جریان سیال در لولهکشی یکسان باشد. این شیر سرووکنترلی است، بنابراین باید حداقل اختلاف فشار موردنیاز (حدود ۰٫۵ بار) در سیستم وجود داشته باشد تا عملکرد صحیح داشته باشد. خط لوله باید کاملاً تمیز و عاری از رسوبات و ذرات جامد باشد تا از آسیب به دیافراگم جلوگیری شود.
شیر را بهصورت خطی (Inline) و بدون اعمال تنش مکانیکی نصب کنید و از همراستایی دقیق اتصالات اطمینان حاصل نمایید. اتصال الکتریکی کویل را مطابق ولتاژ نامی درجشده روی پلاک و با کانکتور استاندارد DIN انجام دهید تا درجه حفاظت IP65 حفظ شود. پس از نصب، سیستم را بهآرامی تحت فشار قرار داده و عملکرد نرم، عدم نشتی و باز و بسته شدن صحیح شیر را بررسی کنید.
_____________________________________________________________________________________________________________________
تفاوت های اصلی شیر برقی
🔷 شیر برقی دیافراگمی موتورخانهای بروکرت Type 6213 در مقایسه با بسیاری از شیرهای برقی رایج، از نظر عملکرد، دوام و کاربرد تفاوتهای مهمی دارد. این شیر بهجای قطعووصل ناگهانی جریان، با مکانیزم سروو دیافراگمی عمل میکند و به همین دلیل باز و بسته شدن آن نرمتر، یکنواختتر و بدون ضربه است. همین ویژگی باعث میشود در سیستمهای تاسیساتی بزرگ، خطر ضربه قوچ و ایجاد تنش در لولهکشی بهطور محسوسی کاهش پیدا کند؛ موضوعی که در شیرهای پیستونی یا مستقیمکار معمولاً دیده نمیشود.
🔷 از نظر مصرف انرژی نیز Type 6213 عملکرد بهینهتری دارد، زیرا میتواند به کویلهای کممصرف مجهز شود و برای کار مداوم ۲۴ ساعته طراحی شده است. در مقابل، بسیاری از شیرهای برقی ساده یا پیستونی برای کار دائم مناسب نیستند یا در استفاده طولانیمدت داغ میشوند و استهلاک بالاتری دارند. این تفاوت باعث میشود 6213 گزینهای مطمئنتر برای موتورخانهها و خطوط اصلی تأسیسات باشد.
🔷 در بحث دبی، این شیر توانایی عبور حجم بالای سیال تا سایز DN40 را دارد، در حالی که بسیاری از شیرهای برقی کوچکتر بیشتر برای دبیهای پایین، دوزینگ یا کاربردهای کنترلی ظریف استفاده میشوند. به همین دلیل، Type 6213 برای آب داغ، بخار ملایم و خطوط اصلی گرمایش مرکزی مناسبتر است و عملاً در سطحی بالاتر از شیرهای عمومی قرار میگیرد.
🔷 همچنین طراحی کمصدا و دمپشده این مدل، آن را برای محیطهایی که نویز اهمیت دارد (مانند موتورخانههای ساختمان، هتلها و مراکز درمانی) متمایز میکند؛ در حالی که شیرهای پیستونی یا برخی دیافراگمیهای ساده هنگام قطعووصل صدای بیشتری تولید میکنند. در نهایت، تنوع متریال بدنه و دیافراگم در Type 6213 باعث میشود نسبت به بسیاری از شیرهای معمولی، سازگاری بیشتری با سیالات مختلف و شرایط کاری سختتر داشته باشد.
