شیر برقی دیافراگمی سیالات خورنده ،شیمیایی و حساس 2/2 راهه NC بروکرت 0117

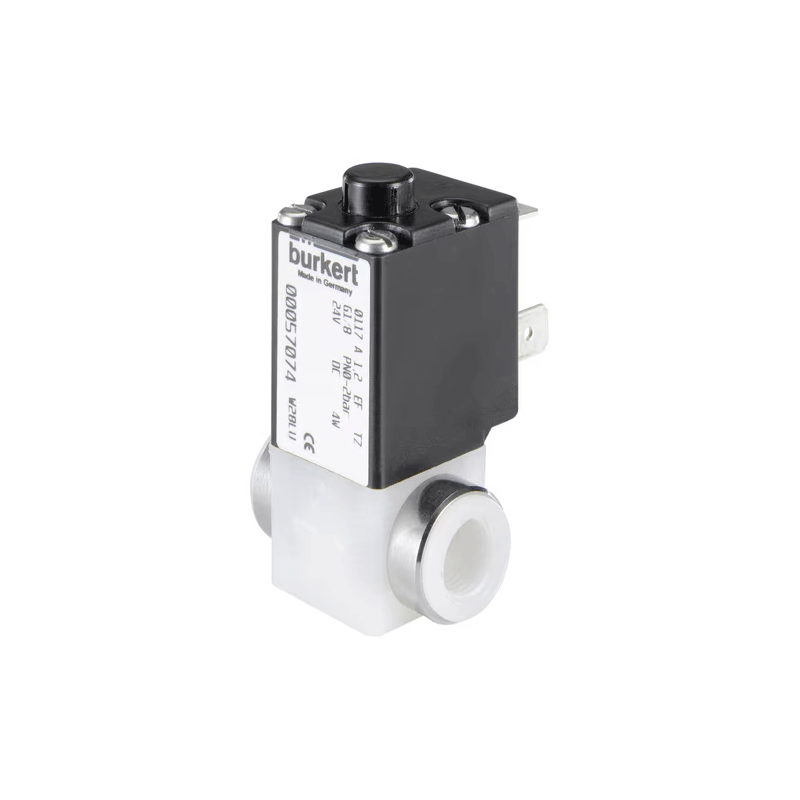

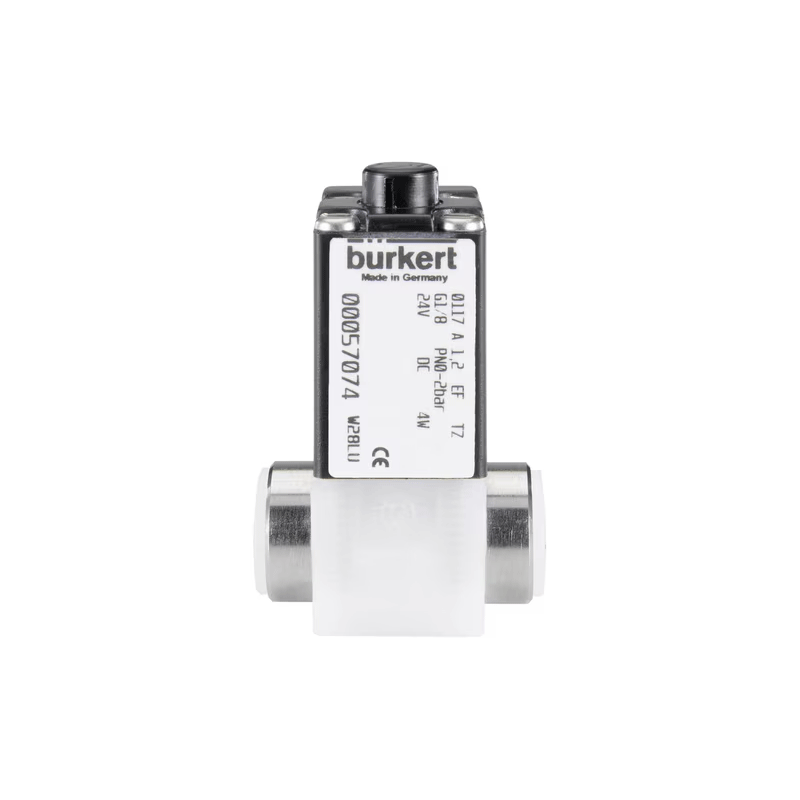

شیر برقی Bürkert Type 0117 یک شیر 2/2 راهه مستقیمکار با دیافراگم جداکننده است که برای کنترل ایمن سیالات خورنده، شیمیایی و حساس طراحی شده است. دیافراگم PTFE با روکشهای مختلف، سیال را به طور کامل از سیستم سلونوئید ایزوله میکند و باعث میشود این شیر حتی در تماس با اسیدها، قلیاها و محلولهای شیمیایی قوی نیز عملکردی پایدار و ایمن داشته باشد.بدنه شیر از ETFE (TEFZEL) ساخته شده که مقاومت شیمیایی بسیار بالایی دارد و اجزای داخلی آن غیر فلزی هستند؛ به همین دلیل آلودگی، خوردگی و نشتی به حداقل میرسد. طراحی کامپکت، مصرف انرژی پایین، زمان پاسخ بسیار سریع و امکان کارکرد دائم (100٪ Duty Cycle)، این مدل را به یکی از گزینههای محبوب برای کاربردهای آزمایشگاهی و شیمیایی تبدیل کرده است.
____________________________________________________________________________________________________________________
برتریهای محصول
🟡 عملکرد Direct Acting بدون نیاز به فشار ورودی
🟡 دیافراگم جداکننده PTFE با ایزولاسیون کامل سیال
🟡 بدنه ETFE (پلاستیک مهندسی مقاوم شیمیایی)
🟡 طراحی بسیار کامپکت
🟡 مصرف انرژی پایین (4 وات)
🟡 زمان پاسخدهی سریع (≈ 20 میلیثانیه)
🟡 مناسب کارکرد دائم (100٪)
🟡 مناسب سیالات بسیار خورنده و حساس
____________________________________________________________________________________________________________________
مشخصات فنی
| مشخصه | مقدار |
| نوع شیر | 2/2 راهه |
| عملکرد | Direct Acting |
| وضعیت نرمال | Normally Closed |
| سایز اوریفیس | DN 1.2 تا DN 2.0 |
| بدنه | ETFE (TEFZEL) |
| جنس دیافراگم | PTFE/EPDM – PTFE/FKM |
| سیال | اسیدها، قلیاها، محلولهای شیمیایی |
| دمای سیال | -10 تا +70°C |
| فشار کاری | 0 تا 1.5 بار |
| ولتاژ | 12V DC / 24V DC / 24V UC / 230V UC |
| توان مصرفی | 4 وات |
| زمان سوئیچینگ | ≈ 20 ms |
| چرخه کاری | 100٪ |
نمایندگی بروکرت به عنوان یکی از مراکز معتبر تأمین و عرضه تجهیزات صنعتی این برند آلمانی در ایران، مجموعهای متنوع از محصولات کاربردی را در اختیار فعالان حوزه صنعت قرار میدهد. در حال حاضر، تعدادی از محصولات پرمصرف بروکرت مانند شیرهای برقی مخصوص آب و بخار به صورت آماده موجود بوده و قابل عرضه فوری هستند. برای سایر مدلها و تجهیزات تخصصیتر نیز در صورت عدم موجودی، امکان تأمین آنها در بازهای کمتر از یک ماه فراهم است.علاوه بر محصولات بروکرت، شما میتوانید با مراجعه به صفحه مربوط به نمایندگی شیرهای برقی شم ایتالیا با محصولات این برند اروپایی و ویژگیهای فنی آنها آشنا شوید. در صورت نیاز به دریافت مشاوره تخصصی یا ثبت سفارش، کارشناسان ما آماده ارائه راهنماییهای لازم به شما هستند.
علاوه بر محصولات بروکرت، مجموعهی پنوماتیک هاب تأمینکنندهی انواع شیرهای برقی سوزنی از معتبرترین برندهای دنیا از جمله دوراویس ترکیه، شم ایتالیا، پارکر و ایرماتیک چین میباشد.این شیرها در متریالهای برنجی، استیل و آلومینیومی، در حالتهای نرمال کلوز (NC) و نرمال اوپن (NO) و با ولتاژهای 12، 24، 110 و 220 ولت عرضه میشوند و در سایزهای 1/8 تا 1 اینچ آماده تحویل هستند.
برای مشاهده لیست قیمت بهروز شده شیرهای برقی سوزنی کلیک کنید.
چرا این شیر مخصوص سیالات خورنده است؟
- سیال هیچ تماسی با فلز ندارد
- دیافراگم PTFE مقاومت شیمیایی فوقالعادهای دارد
- بدنه پلاستیکی مهندسی دچار خوردگی نمیشود
- خرابی، نشتی و توقف خط تولید را به حداقل میرساند
اگر سیال خورنده داری، این شیر انتخاب امن و حرفهای است.
_____________________________________________________________________________________________________________________
کاربردهای تخصصی
🟢 کنترل اسیدها و قلیاها: بدون خوردگی و نشتی
🟢 سیستمهای آزمایشگاهی: دقت بالا + آلودگی صفر
🟢 صنایع دارویی: ایمنی بالا و عدم تماس فلز با سیال
🟢 سیستمهای شستشو و CIP: مقاومت عالی در برابر مواد شوینده
🟢 گازهای خورنده و Waste Gas: ایزولاسیون کامل کویل
_____________________________________________________________________________________________________________________
تفاوت اصلی با شیرهای برقی معمولی
برخلاف شیرهای برنجی یا استیل معمولی:
🔵 تماس سیال با فلز ندارد
🔵 دچار خوردگی شیمیایی نمیشود
🔵 ایمنی بسیار بالاتر در محیطهای شیمیایی
🔵 مناسب سیالات خاص که شیرهای معمولی خراب میشوند
🔵 برای دبیهای بالا طراحی نشده (کار دقیق و کمدبی)
_____________________________________________________________________________________________________________________
اجزای اصلی شیر
🟣 کویل اپوکسی: مقاوم در برابر مواد شیمیایی
🟣 پلانجر (آرماتور): حرکتدهنده مستقیم شیر
🟣 دیافراگم جداکننده PTFE: قلب ایمنی شیر
🟣 بدنه ETFE: مقاوم در برابر اسید و قلیا
🟣 فنر برگشت: بستن سریع و ایمن شیر
🟣 نشیمنگاه شیر: آببندی دقیق بدون نشتی
_____________________________________________________________________________________________________________________
راهنمای نصب و راه اندازی
✔ بررسی اولیه قبل از نصب
مشخصات درجشده روی پلاک شیر (ولتاژ، نوع جریان AC/DC، سایز اتصال) را با شرایط سیستم تطبیق دهید.
اطمینان حاصل کنید سیال مورد استفاده با جنس بدنه، دیافراگم PTFE و آببندها سازگار باشد.
فشار و دمای کاری سیستم نباید از مقادیر مجاز شیر تجاوز کند.
✔ آمادهسازی خط لوله
- خط لوله باید کاملاً تمیز، بدون ذرات جامد، براده و آلودگی باشد.
- در صورت وجود ذرات معلق، استفاده از فیلتر مناسب در ورودی شیر توصیه میشود.
- از وارد شدن تنش مکانیکی به اتصالات شیر جلوگیری کنید.
✔ نحوه نصب مکانیکی
- جهت جریان سیال را مطابق فلش حکشده روی بدنه شیر رعایت کنید.
- نصب ترجیحاً بهصورت کویل رو به بالا انجام شود تا عملکرد آرمیچر بهینه باشد.
- از آچار مناسب استفاده کرده و از سفتکردن بیش از حد اتصالات خودداری کنید.
- این شیر قابلیت نصب در وضعیتهای مختلف را دارد، اما حالت عمودی بهترین عملکرد را فراهم میکند.
✔ اتصال الکتریکی
- کویل را دقیقاً مطابق ولتاژ نامی درجشده روی پلاک شیر متصل کنید.
- از کانکتور استاندارد DIN با آببندی مناسب استفاده شود تا درجه حفاظت حفظ گردد.
- سیم ارت (در صورت وجود) حتماً متصل شود.
- قبل از برقدار کردن، صحت اتصالات بررسی گردد.
✔ راهاندازی اولیه
- ابتدا سیستم را بدون برق تحت فشار قرار دهید و نشتی احتمالی را بررسی کنید.
- سپس شیر را برقدار کرده و عملکرد باز و بسته شدن را تست کنید.
✔ نکات ایمنی و بهرهبرداری
- از کارکرد مداوم کویل خارج از محدوده ولتاژ مجاز خودداری شود.
- در کاربردهای سیالات خورنده، شستوشوی دورهای مسیر سیال توصیه میشود.
- در صورت عدم استفاده طولانیمدت، شیر را از مدار برق خارج کنید.
- به زمان پاسخ شیر توجه کنید؛ عملکرد باید سریع و بدون لرزش یا صدای غیرعادی باشد.
✔ نگهداری و سرویس
بهدلیل طراحی دیافراگمی ایزوله، نیاز به سرویس مکرر ندارد.
در صورت افت عملکرد، وضعیت دیافراگم PTFE و فنر بررسی شود.
فقط از قطعات یدکی اصلی استفاده شود.
