توضیحات

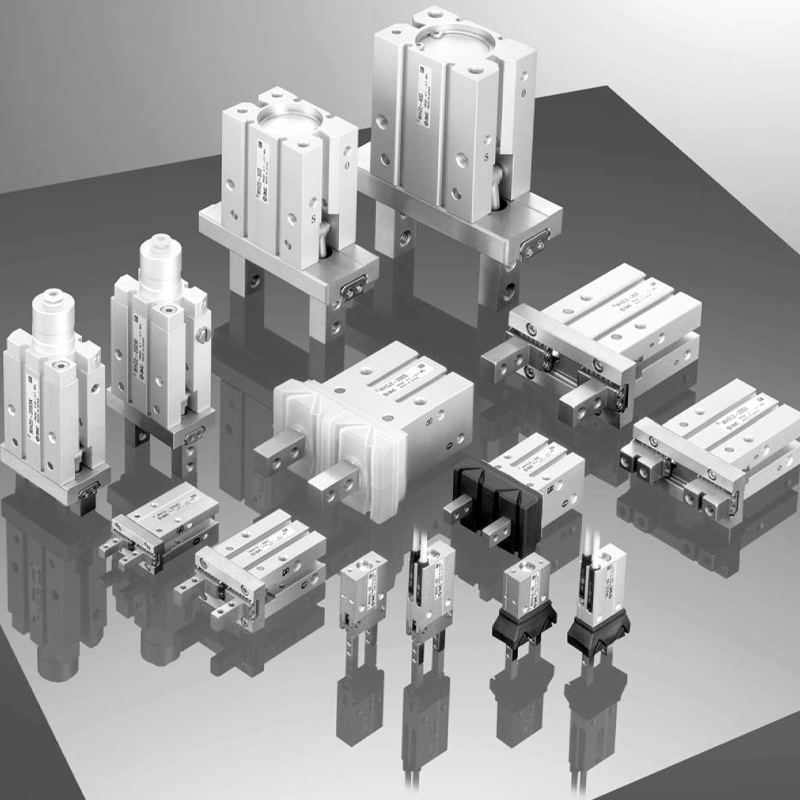

گریپر موازی پنوماتیک با عملکرد دوطرفه یا تک‌طرفه (باز/بسته) SMC مدل MHZ

گریپر پنوماتیکی سری MHZ2 یکی از محبوب‌ ترین محصولات شرکت SMC در حوزه اتوماسیون صنعتی است که برای گرفتن، نگه‌ داشتن و جابجایی قطعات در خطوط تولید و ربات‌های صنعتی طراحی شده است. این گریپر با بهره‌گیری از راهنمای خطی مقاوم و ساختار فشرده، عملکرد دقیق و قابل اطمینانی را در شرایط کاری متنوع ارائه می‌دهد. تنوع سایز، پورت و نحوه نصب باعث شده تا MHZ2 انتخابی مناسب برای کاربردهای گوناگون صنعتی باشد.

مشخصات برجسته

🟣 در دسترس در 7 سایز مختلف: ø6, ø10, ø16, ø20, ø25, ø32, ø40 mm

🟣 عملکرد دو طرفه یا تک‌ طرفه (باز یا بسته)

🟣 دقت تکرار بالا: ±0.01 mm (تا سایز 25) و ±0.02 mm (سایزهای 32 و 40)

🟣 سرعت کاری بالا: تا 180 c.p.m (برای سایزهای کوچک)

🟣 راهنمای خطی یکپارچه با سختی بالا

🟣 قابلیت نصب در پنج حالت از سه جهت مختلف

🟣 پشتیبانی از سوئیچ اتوماتیک (Solid State)

🟣 گزینه‌های نصب متنوع: رزوه‌ای، سوراخ عبوری، Flat fingers و غیره

🟣 استفاده بدون نیاز به روغن (Non-lube)

______________________________________________________________________________________________________________________

مشخصات فنی اصلی

مشخصه	مقدار
مدل	MHZ2
نوع عملگر	دو طرفه / تک‌طرفه (باز / بسته
قطر داخلی سیلندر	ø6، ø10، ø16، ø20، ø25، ø32، ø40
کورس باز و بسته شدن	از 4mm تا 30mm بسته به سایز
فشار کاری	از 0.1 تا 0.7 MPa
نیروی گرفتن (0.5 MPa)	از 3.3 تا 267 N در هر فک
دقت تکرار	±0.01mm (تا سایز 25) / ±0.02mm (32-40)
دمای کاری	-10 تا 60°C
حداکثر فرکانس کاری	180 c.p.m (تا سایز 25) / 60 c.p.m (بزرگتر)
نوع راهنما	راهنمای خطی یکپارچه
روانکاری	بدون نیاز به روغن (Non-lube)
وزن	از 27g تا 1370g بسته به سایز
سوئیچ اتوماتیک	دارد (Solid state – اختیاری)
گزینه‌های نصب	جانبی، رزوه‌ای، سوراخ‌دار، فک تخت و…

اگر به‌ دنبال جک‌های پنوماتیک با عملکرد بالا و قیمت مناسب برای تجهیز خطوط اتوماسیون صنعتی خود هستید، برند ایرماتیک می‌تواند انتخابی مطمئن و اقتصادی باشد. این برند با ارائه محصولاتی بادوام و مقرون‌به‌صرفه، در میان فعالان صنعت جایگاه ویژه‌ای یافته است. برای مشاهده مشخصات و بررسی قیمت‌ها، پیشنهاد می‌کنیم به “صفحه لیست قیمت جک‌های پنوماتیک ایرماتیک” مراجعه کنید. از سوی دیگر، مجموعه پنوماتیک هاب به‌عنوان عرضه‌کننده تخصصی محصولات برندهای مطرح جهانی مانند SMC ژاپن و Festo آلمان، آماده است تا نیازهای فنی و تخصصی شما را در زمینه اتوماسیون صنعتی پاسخ دهد. اگر علاقه‌مند به بررسی و انتخاب جک‌های گریپر موازی فستو هستید، کافی است به “صفحه اختصاصی جک‌ های گریپر موازی فستو”سر بزنید تا با مشخصات کامل و ویژگی‌های فنی این محصولات آشنا شوید.تیم مشاوران ما در پنوماتیک هاب نیز همواره آماده پاسخ‌گویی به سؤالات، بررسی موجودی کالا و ثبت سفارش‌های شماست.

راهنمای نصب و بهره‌ برداری

🔷 نصب از چند جهت مختلف:

- نصب از بغل (Side Tapped)
- نصب محوری (Axial)
- نصب با سوراخ عبوری (Through Holes)

🔷 تنوع پورت‌ها:

- M3 یا M5 بسته به سایز
- امکان انتخاب پورت‌ های خاص (One-touch, Hose Nipple)

🔷 پشتیبانی از سوئیچ اتوماتیک:

- نصب آسان در شیارهای جانبی
- قابلیت استفاده از سوئیچ‌های مقاوم به آب یا دو رنگ

🔷 تنظیم دقیق موقعیت:

- دارای جای پین موقعیتی برای نصب دقیق
- شیار نصب سنسور در بدنه وجود دارد

______________________________________________________________________________________________________________________

اطلاعات تخصصی

🔸 توصیه‌های نگهداری پیشگیرانه

هر 5 میلیون سیکل یا هر 6 ماه (هرکدام زودتر فرا برسد)، بررسی نشتی سیل‌ها و پاکسازی غبار ضروری است.
از هوای بدون روغن و فیلترشده استفاده شود؛ آلودگی می‌تواند به پین‌ها و رولرها آسیب بزند.
اگر صدا یا کاهش قدرت گرفتن مشاهده شد، احتمال ساییدگی در گایدهای داخلی وجود دارد.

🔸 پشتیبانی از سنسورها و اتوماسیون

MHZ2 از انواع سوئیچ‌های دو رنگ (با خروجی دیجیتال) پشتیبانی می‌کنه:
مثل M9PV، M9BWV، F8N.
بعضی مدل‌ها قابلیت اتصال به ماژول‌های IO-Link رو دارن (در صورت استفاده با کانورتور).
سنسورها می‌تونن وضعیت باز/بسته بودن فک رو به کنترلر PLC اعلام کنن (برای کنترل هم‌زمان چند گریپر).

🔸 اطلاعات طراحی (برای طراحان CAD/CAE)

فایل‌های 3D CAD مدل MHZ2 از سایت SMC در فرمت‌های IGES/STEP/SolidWorks قابل دانلود هستن.
برای مدل‌سازی بارگذاری:
- مرکز جرم فک‌ها باید به شعاع 1.5 برابر طول فک از مرکز بدنه فرض شود.
- در طراحی فیکسچر باید گشتاور پیچ‌های نصب (M3/M5) دقیقاً رعایت شود.
