توضیحات

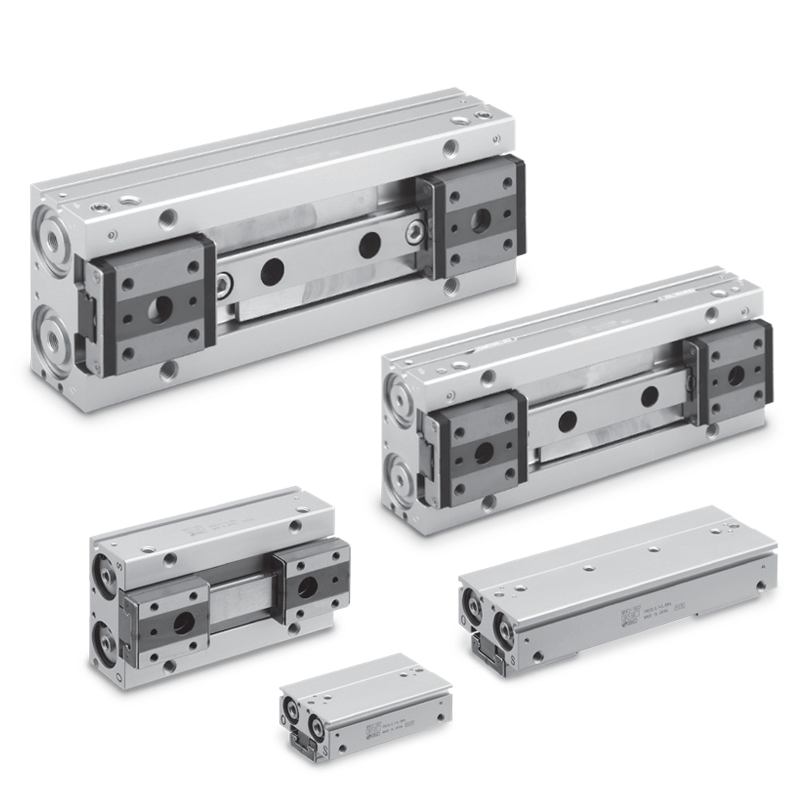

جک گریپر فشرده از نوع پروفیل تخت پنوماتیک SMC مدل MHF2
سری MHF2 گریپری از نوع پروفیل تخت (Flat Body) است که در ۶ قطر داخلی مختلف (ø8 تا ø32mm) تولید شده و دارای سه کورس انتخابی (کوتاه، متوسط، بلند) برای هر مدل می‌باشد. راهنمای خطی از نوع recirculating ball guide موجب دقت و صلبیت بالا می‌شود. این محصول علاوه بر ساختار باریک، فاصله زیادی تا نقطه گرفتن قطعه فراهم می‌کند، بدون اینکه از قدرت یا پایداری کاسته شود.
نکات برجسته و مزایای کاربردی
🟣 طراحی فوق العاده فشرده و پروفیل تخت
🟣 کاهش ارتفاع نصب تا 66٪ نسبت به MHZ2
🟣 3 طول کورس برای هر سایز (کوتاه، متوسط، بلند)
🟣 استفاده از راهنمای خطی توپ‌گردشی (high-rigidity linear guide)
🟣 عملکرد بسیار روان و دقیق
🟣 تکرار پذیری بالا: ±0.04 تا ±0.05mm
🟣 قابل نصب در ۴ جهت مختلف (جانبی و محوری)
🟣 پشتیبانی از سنسور موقعیت (analog و solid state)
🟣 تحمل بار و گشتاور بالا در مدل‌های بزرگ‌تر (تا 900 N و 32 Nm)
🟣 بدون نیاز به روان‌کاری (Lubrication-free)
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | MHF2 |
| نوع عملگر | دوطرفه (Double Acting) |
| قطر داخلی سیلندر | ø8, ø12, ø16, ø20, ø25, ø32 mm |
کورس فک‌ها | تا 128 mm (بسته به سایز) |
| فشار کاری | 0.15 تا 0.7 MPa (برای قطر 8 تا 20mm) |
| دقت تکرار (Repeatability) | ±0.05 mm (ø8 تا 20) / ±0.04 mm (ø25 و ø32) |
| حداکثر نیرو (per finger) | تا 400 N (در مدل MHF2-32D) |
| حداکثر فرکانس عملکرد | تا 120 c.p.m (بسته به کورس و سایز) |
| دمای کاری | -10 تا 60 درجه سانتی‌گراد |
| وزن | از 65g (مدل کوچک) تا 3200g (مدل بزرگ کامل) |
| سنسور پشتیبانی شده | سنسور آنالوگ موقعیت، سنسور مغناطیسی |
نحوه نصب و راه اندازی
روش‌های نصب متنوع: نصب از بالا، بغل، و با سوراخ عبوری
دو نوع ورودی هوا: جانبی یا محوری، قابل انتخاب در سفارش
پشتیبانی از سنسور موقعیت:
محل نصب در هر دو سمت بدنه
مدل‌های خاص سازگار با IP67 و خروجی آنالوگ
نصب بدون نیاز به پایه اضافی: ابعاد فشرده باعث نصب مستقیم روی صفحه اصلی می‌شود.
توصیه فنی: فاصله گرفتن از فک (L) و وزن قطعه باید در نمودار انتخاب محصول رعایت شو
اگر به دنبال جک‌های پنوماتیک با عملکرد بالا و قیمت مناسب برای تجهیز خطوط اتوماسیون صنعتی خود هستید، برند ایرماتیک می‌تواند انتخابی مطمئن و اقتصادی باشد. این برند با ارائه محصولاتی بادوام و مقرون‌به‌صرفه، در میان فعالان صنعت جایگاه ویژه‌ای یافته است. برای مشاهده مشخصات و بررسی قیمت‌ها، پیشنهاد می‌کنیم به “صفحه لیست قیمت جک‌های پنوماتیک ایرماتیک” مراجعه کنید. از سوی دیگر، مجموعه پنوماتیک هاب به‌عنوان عرضه‌کننده تخصصی محصولات برندهای مطرح جهانی مانند SMC ژاپن و Festo آلمان، آماده است تا نیازهای فنی و تخصصی شما را در زمینه اتوماسیون صنعتی پاسخ دهد. اگر علاقه‌مند به بررسی و انتخاب جک‌های گریپر موازی فستو هستید، کافی است به “صفحه اختصاصی جک های گریپر موازی فستو”سر بزنید تا با مشخصات کامل و ویژگی‌های فنی این محصولات آشنا شوید.تیم مشاوران ما در پنوماتیک هاب نیز همواره آماده پاسخ‌گویی به سؤالات، بررسی موجودی کالا و ثبت سفارش‌های شماست.
تفاوت MHF2 با مدل های مشابه
گریپر MHF2-C یک گریپر فوق‌العاده باریک و فشرده با بدنه تخت است که برای فضاهای بسیار محدود طراحی شده. این مدل در مقایسه با دیگر گریپرهای SMC تفاوت‌های مهمی دارد که باعث تمایز آن در کاربردهای خاص می‌شود.
در مقایسه با MHZ2:
MHF2-C بسیار باریک‌تر و کم‌ارتفاع‌تر از MHZ2 است (تا 66٪ کاهش در ارتفاع نصب). این باعث می‌شود در فضاهایی که ارتفاع یا عرض محدود است، انتخاب ایده‌آلی باشد. همچنین راهنمای خطی دقیق‌تری دارد.در مقایسه با JMHZ2:
اگرچه JMHZ2 هم فشرده است، اما MHF2-C با بدنه تخت‌تر و ساختار باریک‌تر طراحی شده. به علاوه، MHF2 برای کاربردهای دقیق‌تر و محیط‌هایی با فضای فوق‌العاده کم، تخصصی‌تر عمل می‌کند.در مقایسه با MHZL2:
مدل MHZL2 برای کورس‌های بلند طراحی شده ولی ضخیم‌تر و سنگین‌تر است. در مقابل، MHF2-C کورس استاندارد دارد ولی باریک‌تر و سبک‌تر است.در مقایسه با MHC2 (گریپر زاویه‌ای):
MHC2 برای گرفتن زاویه‌ای طراحی شده و فک‌ها به سمت بیرون می‌چرخند. ولی MHF2-C از نوع موازی است و دقت بیشتری در گرفتن قطعات صاف یا با مرکز مشخص دارد.در مقایسه با MHS2 (سه‌فک):
MHS2 برای گرفتن قطعات گرد یا نیاز به مرکز دقیق طراحی شده (سه‌فک)، ولی MHF2-C برای گرفتن موازی با بدنه تخت مناسب‌تر است.
