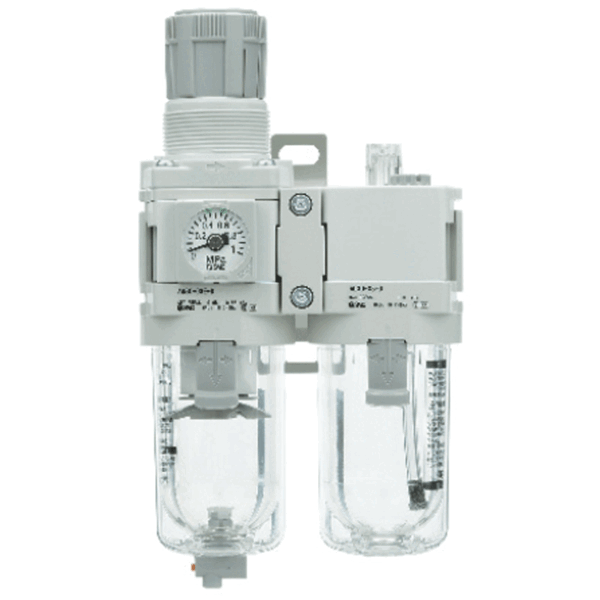

واحد مراقبت پنوماتیک 1/8 و 1/4 اینچ 5 میکرون طرح SMC مدل AC20A-D
مدل AC20A-D یکی از جمع‌وجورترین و اقتصادی ترین مدل‌های واحد مراقبت پنوماتیک SMC است. این مدل از سری ACA-D، ترکیبی از فیلتر و رگلاتور در یک ماژول (AW20-D) به همراه روغن زن (AL20-D) می‌باشد که برای سیستم‌های با مصرف کم هوا، خطوط کوچک اتوماسیون و ابزارهای بادی سبک طراحی شده است. طراحی فشرده، عملکرد پایدار و نصب آسان، این مدل را برای کاربردهای سبک صنعتی و آزمایشگاهی ایده‌آل می‌سازد.
اتوماسیون سبک : کنترل فشار ابزار بادی کوچک
صنایع بسته بندی : تنظیم فشار برای محرک‌های ظریف
تجهیزات آزمایشگاهی : روان‌کاری و تثبیت فشار ابزارهای پنوماتیک کوچک
ماشین آلات رومیزی : ترکیب فشرده برای نصب در فضاهای محدود
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | AC20A-D |
| اجزا | AW20-D (فیلتر + رگلاتور)، AL20-D (روغن‌زن) |
| سایز پورت | 1/8 و 1/4 اینچ (Rc, NPT, G) |
| فشار کاری | تا 1.0 MPa |
| فشار تست | 1.5 MPa |
| دمای کاری | -5 تا 60°C |
| محدوده فشار تنظیمی | 0.05 تا 0.85 MPa |
| ظرفیت تخلیه آب | 8 cm³ |
| ظرفیت روغن زن | 25 cm³ |
| حداقل دبی روغن زن | 15 L/min |
| دقت فیلتر | 5 میکرون |
| جنس کاسه | پلی‌کربنات با محافظ |
| وزن | حدود 0.35 کیلوگرم |
ویژگی های کلیدی و مزایا
🟠 ترکیب فیلتر و رگلاتور در یک ماژول (AW20-D) برای کاهش فضا
🟠 کاسه شفاف با محافظ ایمنی برای مشاهده سطح آب و روغن
🟠 رگلاتور قفل دار برای جلوگیری از تغییر ناخواسته فشار
🟠 روغن زن قابل تنظیم با طراحی سبک و ظرفیت مناسب (25 cm³)
🟠 سازگار با تجهیزات جانبی مانند براکت، گیج، درین اتومات
🟠 ابعاد جمع‌وجور مناسب سیستم های کوچک و قابل حمل
🟠 طراحی اقتصادی با حفظ دقت و کیفیت ساخت برند SMC
اگر به دنبال واحد مراقبت پنوماتیک با کیفیت و قیمت مناسب برای بهینه سازی خطوط صنعتی هستید، ایرماتیک طرح SMC گزینه‌ای مطمئن و اقتصادی است. این برند با ارائه انواع مدل‌های فیلتر، رگولاتور، روغن‌زن و واحدهای ترکیبی (FRL)، محصولاتی بادوام و مطابق با استانداردهای صنعتی عرضه می‌کند. برای مشاهده مشخصات فنی و دریافت ” لیست قیمت واحدهای مراقبت ایرماتیک طرح SMC” به صفحه مربوطه در سایت مراجعه فرمایید. همچنین پنوماتیک هاب به‌عنوان مرجع تخصصی تجهیزات برندهای معتبر مانند SMC ژاپن و Festo آلمان، آماده ارائه مشاوره فنی و پشتیبانی کامل در انتخاب تجهیزات پنوماتیکی است. اگر مایلید با واحدهای مراقبت پیشرفته فستو آشنا شوید، پیشنهاد می‌کنیم از “صفحه اختصاصی واحد مراقبت پنوماتیک فستو” دیدن فرمایید. تیم مشاوره ما همواره برای راهنمایی در انتخاب مدل مناسب و ثبت سفارش همراه شماست.
تنظیمات و الزامات راه اندازی
🟠 نصب سریع روی دیواره یا شاسی با براکت اختصاصی
🟠 امکان نصب گیج فشار (دایره‌ای یا مربعی) بر روی رگلاتور
🟠 پشتیبانی از درین دستی یا اتوماتیک در فیلتر
🟠 نصب عمودی برای عملکرد صحیح روغن زن
🟠 فضای نصب کم‌جا برای کابینت های ابزار یا دستگاه‌های پرتابل
_____________________________________________________________________________________________________________________
تفاوت با مدل های مشابه
نسبت به AC20-D ساده‌تر و فشرده‌تر است؛ چون فیلتر و رگلاتور در یک واحد ترکیب شده‌اند (AW به‌جای AF + AR)
نسبت به AC20B-D مزیت اضافه داشتن روغن زن را دارد
در مقایسه با AC30A-D و بالاتر، ظرفیت کمتر ولی ابعاد جمع‌وجورتر دارد
مناسب برای کاربردهای سبک‌تر و مقرون‌به‌صرفه‌تر از مدل‌های بزرگ‌تر
_____________________________________________________________________________________________________________________
نکات نگهداری و ایمنی
🔵 تمیزکاری منظم کاسه فیلتر و پر کردن روغن‌زن در فواصل مشخص
🔵 عدم استفاده در محیط‌های اسیدی یا با بخارهای خورنده
🔵 بررسی تنظیمات رگلاتور در فواصل زمانی ثابت
🔵 تعویض فیلتر پس از کاهش دبی یا آلودگی قابل مشاهده
