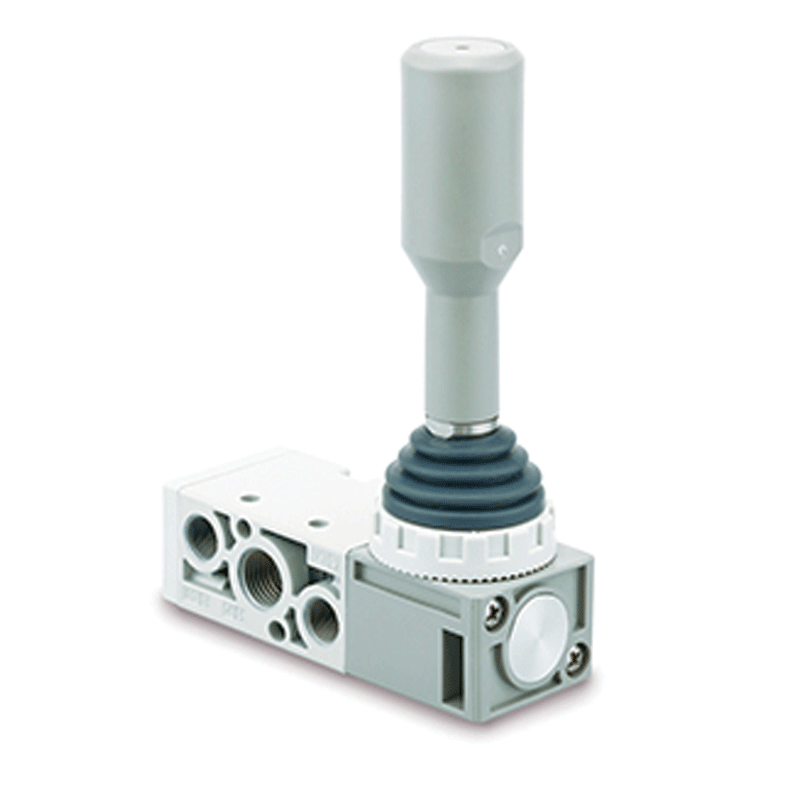

شیر دستی اهرمی پنوماتیک 1/4 اینچ SMC با عملکرد دو وضعیتی مدل VHL212
VHL212 یک شیر دستی اهرمی با 5 پورت و عملکرد دو وضعیتی (2-Position) است که مخصوص کنترل مستقیم مسیر هوا در سیستم‌های پنوماتیک طراحی شده. این مدل با حذف موقعیت میانی، کاربری سریع‌تری دارد و برای سیستم‌های رفت‌وبرگشتی ساده یا عملکرد مداوم کاربرد دارد. به دلیل طراحی فشرده، مقاوم، و عملکرد نرم، مناسب برای نصب در خطوط صنعتی با فضای محدود است.
خصوصیات اصلی
🔵 عملکرد 2-وضعیتی (فقط دو حالت: تحریک شده و بازگشت)
🔵 سرعت عملکرد بالا بدون توقف در موقعیت میانی
🔵 مناسب برای کنترل ساده و تکرارشونده
🔵 طراحی اهرمی دقیق و مقاوم برای اپراتورهای صنعتی
موجود در سه نوع اهرم:
S: بازگشت فنری
D: دیتنت (ثابت شدن در وضعیت جدید)
W: دیتنت با قفل ایمنی (Shift Lock)
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | VHL212 |
| نوع عملکرد | 2-موقعیتی (2-Position) |
| تعداد پورت‌ها | 5 پورت (1P, 4A, 2B, 5EA, 3EB) |
| سایز پورت‌ها | 1/4 اینچ یا 1/8 اینچ |
| فشار کاری | -0.1 تا 1.0 MPa |
| دمای کاری | -10 تا +60 درجه سانتی گراد |
| سیال کاری | هوای فشرده (بدون روغن) |
| دبی جریان: P → A/B | 805 L/min ← بالاترین در سری VHL |
| دبی جریان: A/B → EA/EB | 712 L/min |
نحوه استقرار و راه‌اندازی
🔵 نصب به دو روش: مستقیم یا پنلی
🔵 پنل حداکثر با ضخامت 3.5mm
اتصال پورت‌ها:
1(P): ورودی
4(A) و 2(B): خروجی
5(EA) و 3(EB): تخلیه
🔵 در مدل W، قفل فشاری باید آزاد شود تا اهرم حرکت کند
🔵 تست عملکرد و نشتی قبل از راه‌اندازی الزامی است
اگر به دنبال شیر دستی اهرمی پنوماتیک با کیفیت مطلوب و قیمت مناسب برای بهبود عملکرد خطوط اتوماسیون صنعتی خود هستید، برند ایرماتیک می‌تواند انتخاب مناسبی باشد. این برند با ارائه محصولات مقرون‌به‌صرفه و بادوام، توجه بسیاری از مهندسان و متخصصان صنعت را به خود جلب کرده است. برای بررسی مشخصات فنی و اطلاع از قیمت‌ها، می‌توانید به صفحه ” لیست قیمت شیرهای دستی اهرمی ایرماتیک “ مراجعه کنید. همچنین، پنوماتیک هاب به عنوان تأمین کننده تخصصی برندهای معتبر جهانی مانند SMC و Festo، آماده ارائه مشاوره و پشتیبانی فنی در زمینه تجهیزات کنترلی و پنوماتیکی است. اگر به دنبال اطلاعات بیشتر درباره منیفولدهای پیشرفته شیر دستی فستو هستید، بازدید از صفحه اختصاصی ” محصولات شیر دستی اهرمی پنوماتیک فستو “ این برند را توصیه می‌کنیم. تیم مشاوره پنوماتیک هاب نیز در تمام مراحل انتخاب، استعلام و سفارش، همراه شما خواهد بود.
نکات برجسته
🔵 بالاترین دبی جریان در کل سری VHL → مناسب برای جک های بزرگ یا سیکل‌های سریع
🔵 چون فاقد موقعیت وسط است، در سیستم‌های تکرارپذیر با رفت و برگشت ساده بسیار کاربردی است
🔵 در صنایع مانند بسته بندی، خطوط مونتاژ، پانچ پنوماتیک کاربرد دارد
🔵 مدل W برای شرایطی مناسب است که اپراتور نباید به‌راحتی مسیر جریان را عوض کند (مثلاً کار با قطعات خطرناک یا حساس)
🔵 عملکرد روان و بدون توقف، این مدل را مناسب استفاده با پدال‌های دستی یا کنترل‌های مکانیکی جانبی می‌کند
_____________________________________________________________________________________________________________________
تفاوت ها و ویژگی‌های خاص
- مدل‌های VHL210، VHL211 و VHL212 هر سه از سری شیرهای دستی پنوماتیک SMC هستند، اما از نظر عملکرد داخلی و کاربرد تفاوت‌های مهمی دارند.
- مدل VHL210 با عملکرد 3-موقعیتی و مرکز بسته طراحی شده، به این معنی که در حالت میانی، تمام پورت‌ها مسدود می‌شوند. این ویژگی باعث توقف کامل جریان هوا شده و سیستم را در حالت ایستا نگه می‌دارد؛ بنابراین برای کاربردهایی که نیاز به ایمنی بالا و توقف مطلق تجهیزات دارند، مناسب است.
- در مقابل، مدل VHL211 نیز 3-موقعیتی است اما با مرکز تخلیه. در حالت میانی، مسیرهای خروجی A و B به تخلیه متصل می‌شوند و فشار داخل سیستم به سرعت آزاد می‌شود. این طراحی برای توقف ایمن، ولی با تخلیه سریع هوا از جک یا عملگر کاربرد دارد، و برای جلوگیری از فشار باقی مانده در سیستم استفاده می‌شود.
- مدل VHL212 عملکردی کاملاً متفاوت دارد و دو وضعیتی (2-Position) است؛ یعنی فقط دو حالت دارد: تحریک شده و بازگشته، بدون هیچ موقعیت میانی. این ویژگی باعث افزایش سرعت پاسخ دهی و سادگی در کنترل می‌شود و آن را به گزینه‌ای ایده‌آل برای سیستم‌های رفت و برگشتی ساده، پرسرعت و تکرارشونده تبدیل می‌کند.
