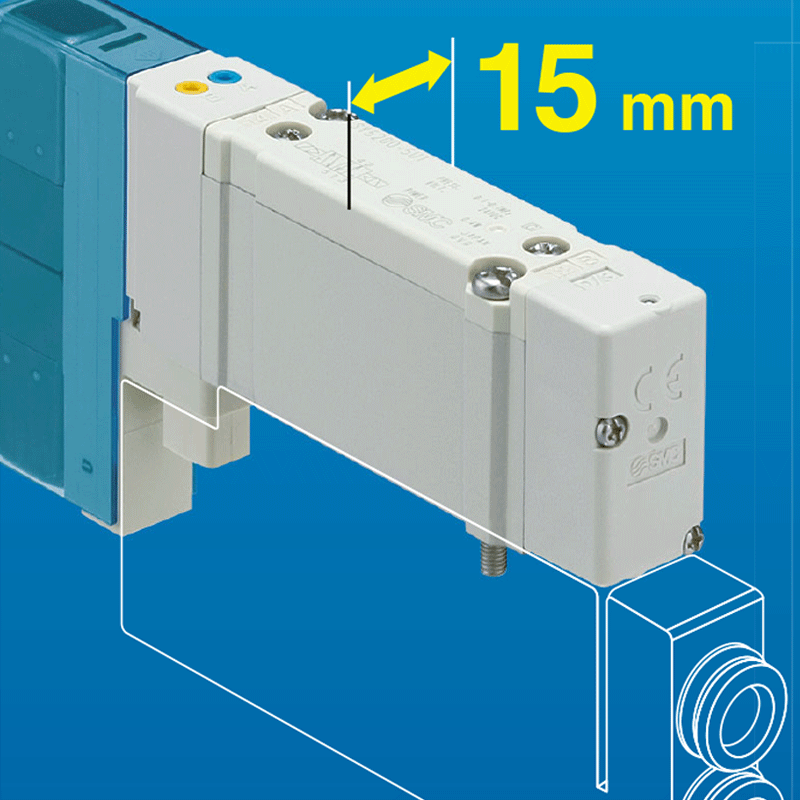

شیر برقی 5/3 یا 5/2 پنوماتیک SMC تک بوبین یا دو بوبین مدل SY5000
مدل SY5000 / 24V DC شیر برقی‌ای از خانواده صنعتی SY شرکت SMC است که برای کنترل دقیق جریان هوای فشرده در سیستم‌های نیمه‌سنگین تا سنگین طراحی شده است. این مدل با ظرفیت عبور هوا بالا، ابعاد متوسط، و بدنه‌ای مقاوم، در محیط‌هایی که به سرعت، دوام و سازگاری نیاز دارند، به خوبی عمل می‌کند. 24 ولت DC ولتاژی استاندارد در سیستم‌های کنترل صنعتی است، که آن را به انتخابی ایمن، کارآمد و قابل‌اعتماد در تجهیزات اتوماسیون تبدیل می‌کند.
نکات برجسته عملکردی
✔ سازگار با پورت‌های Rc1/4، NPT1/4 یا G1/4
✔ قابلیت ترکیب چند شیر به صورت مجتمع (ماژولار)
✔ افزایش دبی جریان (تا 1.4 برابر نسبت به SY3000)
✔ مناسب برای خطوط تولید با سیکل بالا و پاسخ‌دهی سریع
✔ طراحی بدنه مقاوم در برابر ارتعاش و گردوغبار (IP65)
✔ مصرف انرژی بهینه با کویل‌های کم مصرف (energy-saving coils)
✔ تعویض سریع کویل و نگهداری آسان بدون نیاز به ابزار تخصصی
✔ قابل پیکربندی به صورت تک بوبین (سینگل اکت) یا دو بوبین (دابل اکت)
_____________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| سری | SY5000 |
| نوع شیر | 5/2-way یا 5/3-way (بسته به مدل) |
| تحریک (Actuation) | سینگل یا دابل اکت |
| فشار کاری | 0.15 تا 0.7 MPa |
| فشار شکست | تا 1.05 MPa |
| دبی هوای عبوری (Cv) | حدود 0.4 تا 0.6 (بسته به پورت و مدل دقیق) |
| زمان پاسخ دهی | حدود 12ms (سریع‌تر از مدل‌های AC) |
| مصرف توان کویل | 0.35W (استاندارد) یا 0.1W (Energy Saving Type) |
| دمای عملکرد | -10 تا +50 درجه سانتی‌گراد (بدون یخ‌زدگی) |
| سایز پورت | Rc1/4، NPT1/4 یا M5 (بسته به نوع نصب) |
| اتصال الکتریکی | سیم مستقیم، Grommet، کانکتور DIN |
| کلاس حفاظتی | IP65 |
| عمر کاری | بیش از 50 میلیون سیکل |
| وزن تقریبی | حدود 100 گرم (با کویل و بست استاندارد) |
اگر در حال بررسی شیرهای برقی پنوماتیک برند SMS هستید، پیشنهاد می‌کنیم نگاهی هم به سایر صفحات مرتبط در سایت پنوماتیک هاب داشته باشید. شیرهای برقی پنوماتیک برند SMC در مدل های متنوع عرضه می شوند و در صورتی که مدل مورد نظر شما در بازار ایران موجود نباشد، پنوماتیک هاب می‌تواند آن را از طریق حمل و نقل هوایی در کوتاه ترین زمان تأمین و به سراسر کشور ارسال کند.برای اطلاع از حدود قیمت ها، می‌توانید به صفحه ” لیست قیمت انواع شیر برقی پنوماتیک ایرماتیک “ مراجعه نمایید. همچنین محصولات برند معتبر فستو آلمان نیز در دسته شیرهای برقی پنوماتیک قابل بررسی و انتخاب هستند. برای آشنایی بیشتر به صفحه “شیرهای برقی پنوماتیک فستو آلمان” سر بزنید. برای استعلام موجودی و قیمت محصولات برندهای اروپایی و همچنین انتخاب دقیق ترین محصول متناسب با نیاز صنعتی و بودجه مورد نظرتان، با کارشناسان فروش ما تماس بگیرید.
راهنمای نصب صنعتی
🔹 نصب سریع روی ریـل DIN، پنل فلزی یا مانیفولد
🔹 امکان چیدمان چندشیره‌ای روی یک بلوک (جمع‌وجور و منظم)
🔹 تعویض آسان کویل بدون نیاز به جداسازی کامل شیر
🔹 سازگاری با مسیرهای هوای بالا – مناسب برای سیلندرهای بزرگ‌تر
🔹 پیکربندی انعطاف پذیر برای نصب عمودی یا افقی
🔹 اتصال برق با کانکتور سریع، مناسب برای تابلوهای صنعتی
_____________________________________________________________________________________________________________________
کاربردهای تخصصی
1. اتوماسیون صنعتی و خطوط تولید
کنترل دقیق سیلندرهای دوطرفه در ماشین آلات نیمه سنگین
عملکرد هماهنگ با PLCها در سیستم‌های مونتاژ خودکار
راه‌اندازی عملگرهای پنوماتیکی در خطوط بسته‌بندی، پرکن، چاپ و پرس
2. تجهیزات CNC و ماشین‌ابزار
کنترل قفل‌های مکانیکی، تعویض ابزار خودکار، و جابجایی قطعه
هماهنگی با اکچویتورهای پنوماتیکی در ماشین‌کاری دقیق
3. صنایع خودروسازی
استفاده در ایستگاه‌های تست، مونتاژ و رنگ آمیزی
کنترل شیرهای انتقال هوا در تجهیزات تنظیم فشار تایر و جک‌های خودکار
4. صنایع دارویی و غذایی
کاربرد در خطوط تولیدی که نیاز به شست‌وشو و نگهداری ساده دارند
مناسب برای محیط‌هایی با محدودیت فضا و نیاز به کنترل بهداشتی
6. کاربردهای خاص رباتیک و پنوماتیک هوشمند
فرمان‌دهی به مفاصل و عملگرهای پنوماتیکی ربات‌های صنعتی سبک
مناسب برای ربات‌های مشارکتی (Cobots) با مصرف انرژی پایین
_____________________________________________________________________________________________________________________
مقایسه فنی با مدل‌های مشابه
- در مقایسه با سری SY3000، مدل SY5000 ظرفیت عبور هوای بیشتری دارد، مناسب برای کنترل سیلندرهای بزرگ‌تر است و دوام کاری بالاتری دارد.
- نسبت به سری SY7000، ابعاد کوچک‌تری دارد و مصرف انرژی پایین‌تری دارد. از آن‌جایی که SY5000 در سایز میانه قرار دارد، انتخابی عالی برای پروژه‌هایی است که نه خیلی فشرده و نه خیلی سنگین هستند. همچنین نسخه 24V DC آن، پاسخ‌دهی سریع‌تری نسبت به مدل‌های AC دارد و برای تابلوهای کنترل استاندارد صنعتی ایده‌آل است.
