توضیحات
شیر برقی 5/3 یا 5/2 پنوماتیک SMC سینگل اکت یا دابل اکت مدل SY5000
شیر برقی SY5000 با تغذیه 220 ولت AC یکی از اعضای میانی سری SY ساخت شرکت ژاپنی SMC است که برای کاربردهای نیمه سنگین صنعتی طراحی شده است. این مدل ترکیبی از عملکرد قدرتمند، بدنه مقاوم، و قابلیت ماژولار است و برای شرایط کاری که به کنترل دقیق، تداوم عملکرد، و سازگاری با برق شهری 220 ولت نیاز دارند، ایده‌آل محسوب می‌شود. این سری به دلیل قابلیت کارکرد با ولتاژ متداول صنعتی (220V AC)، نیاز به منبع تغذیه DC یا مبدل را حذف می‌کند. همین ویژگی باعث می‌شود تا شیر بدون پیچیدگی خاص، مستقیماً در تابلوهای کنترل AC یا ماشین آلات با تغذیه برق شهری، قابل استفاده باشد. از نظر فنی، SY5000 دارای ظرفیت عبور هوای بالا (Flow Capacity بیشتر از SY3000) و زمان پاسخ دهی مناسبی است (حدود 12ms)، که آن را برای کنترل دقیق سیلندرهای پنوماتیکی و سایر عملگرهای اتوماسیون صنعتی مناسب می‌کند.
مشخصات فنی اصلی
| مشخصه | مقدار |
| سری | SY5000 |
| نوع شیر | 5/2 یا 5/3 راهه (بسته به مدل انتخابی) |
| نوع تحریک | سینگل یا دابل اکت |
| فشار کاری | 0.15 تا 0.7 MPa |
| دبی جریان (Cv) | حدود 0.4 تا 0.6 |
| زمان پاسخ دهی | حدود 12 میلی‌ثانیه (تحریک) / 8 میلی‌ثانیه (آزادسازی) |
| توان مصرفی کویل | حدود 1.5 تا 1.8 VA (وابسته به طراحی سیم‌پیچ) |
| دمای کاری | -10 تا +50 درجه سانتی‌گراد (بدون یخ‌زدگی) |
| سایز پورت | Rc1/4 یا NPT1/4 یا G1/4 |
| کلاس عایق بندی | کلاس B |
| طول عمر مکانیکی | بیش از 50 میلیون سیکل کاری |
| وزن تقریبی | حدود 100 گرم |
اگر در حال بررسی شیرهای برقی پنوماتیک برند SMS هستید، پیشنهاد می‌کنیم نگاهی هم به سایر صفحات مرتبط در سایت پنوماتیک هاب داشته باشید. شیرهای برقی پنوماتیک برند SMC در مدل های متنوع عرضه می شوند و در صورتی که مدل مورد نظر شما در بازار ایران موجود نباشد، پنوماتیک هاب می‌تواند آن را از طریق حمل و نقل هوایی در کوتاه ترین زمان تأمین و به سراسر کشور ارسال کند.برای اطلاع از حدود قیمت ها، می‌توانید به صفحه ” لیست قیمت انواع شیر برقی پنوماتیک ایرماتیک “ مراجعه نمایید. همچنین محصولات برند معتبر فستو آلمان نیز در دسته شیرهای برقی پنوماتیک قابل بررسی و انتخاب هستند. برای آشنایی بیشتر به صفحه “شیرهای برقی پنوماتیک فستو آلمان” سر بزنید. برای استعلام موجودی و قیمت محصولات برندهای اروپایی و همچنین انتخاب دقیق ترین محصول متناسب با نیاز صنعتی و بودجه مورد نظرتان، با کارشناسان فروش ما تماس بگیرید.
نکات کلیدی
🟣 عملکرد بی وقفه با تغذیه مستقیم از برق 220V AC
🟣 بدون نیاز به منبع تغذیه DC – نصب آسان در سیستم‌های قدیمی یا AC محور
🟣 بدنه صنعتی با پوشش آلومینیومی سبک و بادوام
🟣 مناسب برای اکچویتورهای صنعتی در کاربردهای میان‌بار تا نیمه‌سنگین
🟣 قابل استفاده به‌صورت تک بوبین (Single Solenoid) یا دو بوبین (Double Solenoid)
🟣 انواع کانفیگ شیر: 5/2-way و 5/3-way (با مرکز بسته، فشار یا تخلیه)
_____________________________________________________________________________________________________________________
نکات اجرایی
🟤 مستقیم روی برق شهری: نیازی به ترانس یا منبع تغذیه جداگانه برای DC نداره؛ نصب سریع‌تر در تابلوهای برق سنتی.
🟤 تحمل شرایط صنعتی: مناسب برای فضاهایی با گردوغبار، رطوبت و لرزش مکانیکی (با رعایت نصب صحیح IP65).
🟤 ماژولار واقعی: می‌تونی هر زمان بخوای شیر جدید اضافه کنی، بدون قطع کردن خط هوا یا برق.
🟤 کویل ضد دررفتگی: قفل مکانیکی روی کویل باعث می‌شه در ارتعاشات شدید از جاش درنیاد.
🟤 سازگار با انواع اتصالات: Rc، G، NPT؛ بسته به نیاز پروژه می‌تونی سفارش بدی.
🟤 سکوت عملکرد: با وجود AC بودن، طراحی بوبین نویز مکانیکی و صدای تحریک رو به حداقل رسونده.
🟤 دارای بوبین قابل تعویض سریع: بدون نیاز به باز کردن کامل بدنه یا جدا کردن شیر از خط هوا.
🟤 امکان کنترل دستی اضطراری: بعضی مدل‌ها مجهز به کلید دستی فشاری برای تست سریع عملکرد.
_____________________________________________________________________________________________________________________
هندسه نصب

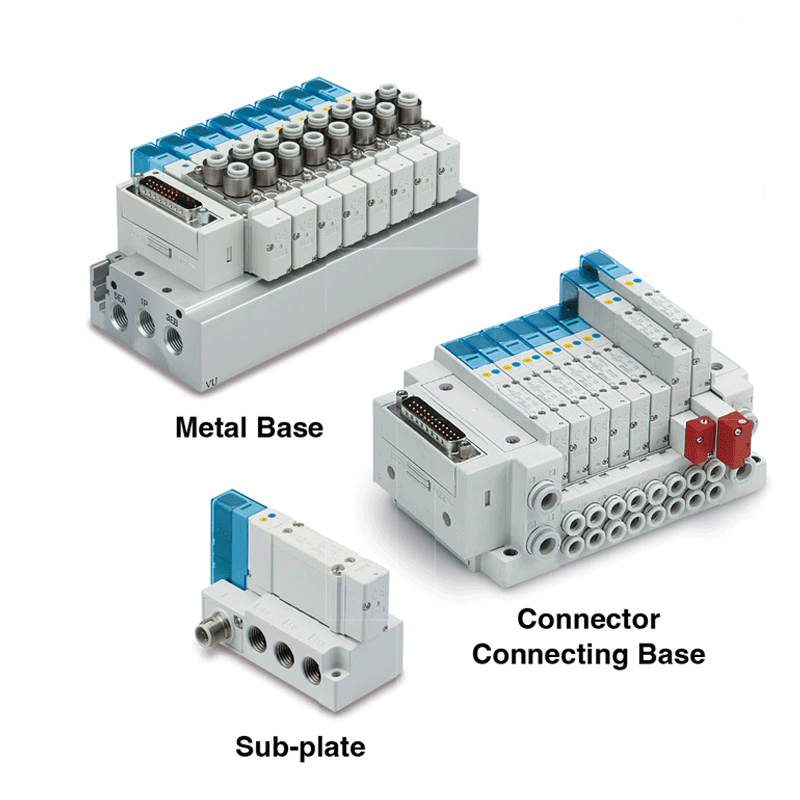

🟠 قابل نصب روی مانیفولدهای چندشیره‌ای
🟠 امکان نصب به‌صورت افقی یا عمودی
🟠 اتصال الکتریکی با کانکتورهای سریع (Grommet / DIN / Lead Wire)
🟠 طراحی ماژولار برای توسعه ایستگاه شیر در آینده
🟠 تعویض سریع کویل بدون نیاز به ابزار خاص
🟠 مناسب برای جانمایی در تابلوهای صنعتی با فضای متوسط
_____________________________________________________________________________________________________________________
تفاوت کاربردی با دیگر سری ها
- برخلاف سری SY3000 که برای کاربردهای سبک‌تر و فشرده طراحی شده، SY5000 فضای بیشتری اشغال می‌کند ولی دبی و قدرت خروجی بالاتری دارد. ولتاژ 220V AC آن را برای سیستم‌هایی مناسب می‌کند که مستقیماً از برق صنعتی تغذیه می‌شوند و نمی‌خواهند منبع تغذیه DC یا مبدل استفاده کنند.
- در مقایسه با SY7000، این مدل جمع‌وجورتر، مقرون‌به‌صرفه‌تر و اقتصادی‌تر است و برای بسیاری از کاربردهای نیمه سنگین، حد تعادل عالی بین اندازه و عملکرد ایجاد می‌کند.
