شیر برقی سوزنی ضد اسید 24 ولت مستقیم کار تا 14 بار فشارکاری بورکرت
شیر برقی Bürkert Type 7015 یک شیر سوزنی مستقیم‌کار (Direct-acting plunger valve) دوطرفه است که برای کنترل دقیق مایعات و گازهای خنثی در فشارها و دماهای متوسط طراحی شده است. این شیر به دلیل ساختار جمع‌وجور، عملکرد سریع و قابلیت استفاده در آب داغ و بخار، در صنایع غذایی، نوشیدنی و تجهیزات فرآیندی بسیار پرکاربرد است. طراحی خاص آن با اتصال پیچی بدون ابزار (Bayonet catch) اجازه می‌دهد تا سرویس و نگهداری آسان انجام شود، بدون نیاز به ابزار خاص، تنها با چرخش و باز کردن قفل بایونت. همچنین در دو نسخه Push-In و Flange تولید می‌شود که هر دو از پلی‌فنيل سولفید (PPS) مقاوم در برابر حرارت ساخته شده‌اند و دارای تأییدیه‌های FDA، NSF 169 و EC 1935/2004 برای تماس با مواد غذایی هستند.
ویژگی‌های شاخص
طراحی سوزنی مستقیم‌کار (Direct-acting) برای پاسخ سریع و کنترل دقیق
مناسب برای آب داغ، بخار، هوا و مایعات خنثی
قابلیت سرویس و تعویض هسته بدون ابزار (Bayonet system)
ساختار سبک از جنس PPS با وزن حدود 115 گرم
دارای تأییدیه‌های غذایی و بهداشتی (FDA, NSF, EC 1935/2004)
عملکرد 100٪ مداوم (Continuous duty)
قابلیت نصب در هر موقعیت، پیشنهاد: کویل رو به بالا
زمان واکنش سریع: باز شدن 8–15 ms / بسته شدن 15–20 ms
مناسب برای سیستم‌های پرکن، دوزینگ و بخاردهی
____________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| نوع عملکرد | سوزنی مستقیم‌کار (2/2-way plunger, Normally Closed) |
| قطر نامی (Orifice) | DN 1.6 تا DN 2.7 mm |
| فشار کاری | تا 14 بار برای آب، بسته به سایز |
| جنس بدنه | PPS (پلی‌فنيل سولفید) مقاوم در برابر حرارت |
| جنس آب بندی | EPDM یا FKM |
| ولتاژ تغذیه | 24V DC ±3% |
| توان مصرفی | 7 وات (نرمال) |
| دمای محیطی | تا +65°C |
| دمای سیال (مایع) | +5 تا +100°C |
| دمای سیال (گازی) | +5 تا +145°C |
| کلاس حرارتی سیم پیچ | H (اپوکسی) |
| درجه حفاظتی | IP20 |
| نوع اتصال | Push-in (4 یا 6 mm) و Flange |
| زمان عملکرد | باز شدن: 8–15 ms / بسته شدن: 15–20 ms |
| وزن | حدود 110 تا 115 گرم |
راهنمای بهره برداری و مونتاژ
🔶 قابلیت نصب در هر موقعیت (ترجیحاً با کویل رو به بالا)
🔶 اتصال سریع بدون نیاز به ابزار با سیستم Bayonet catch

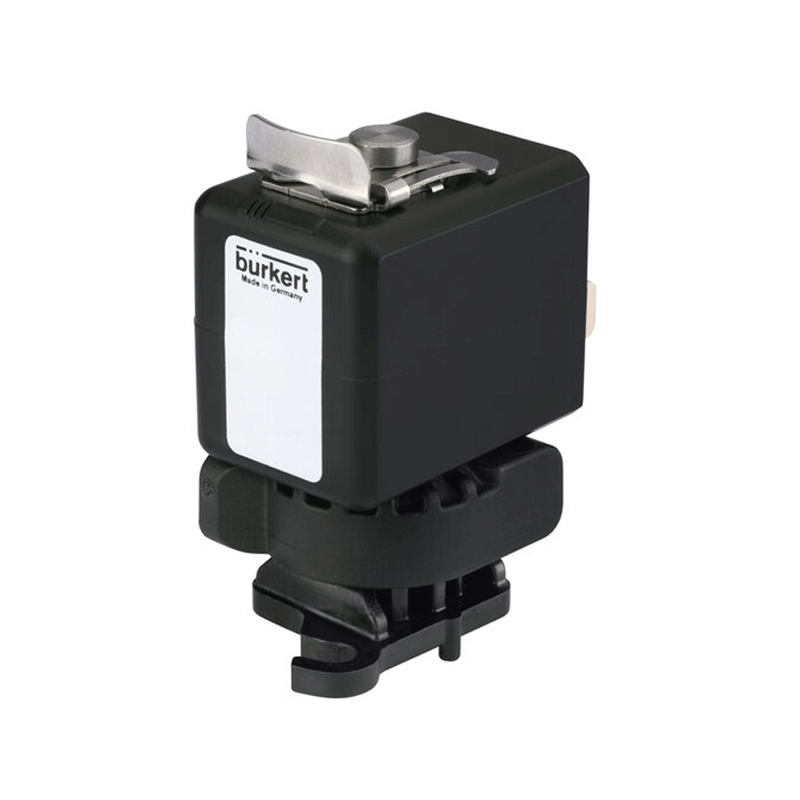

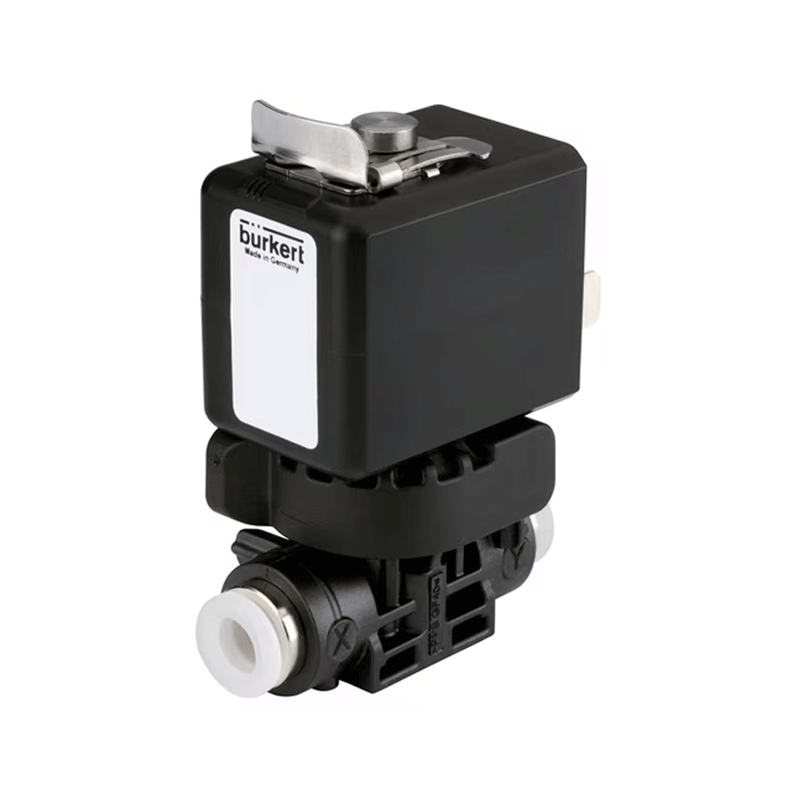

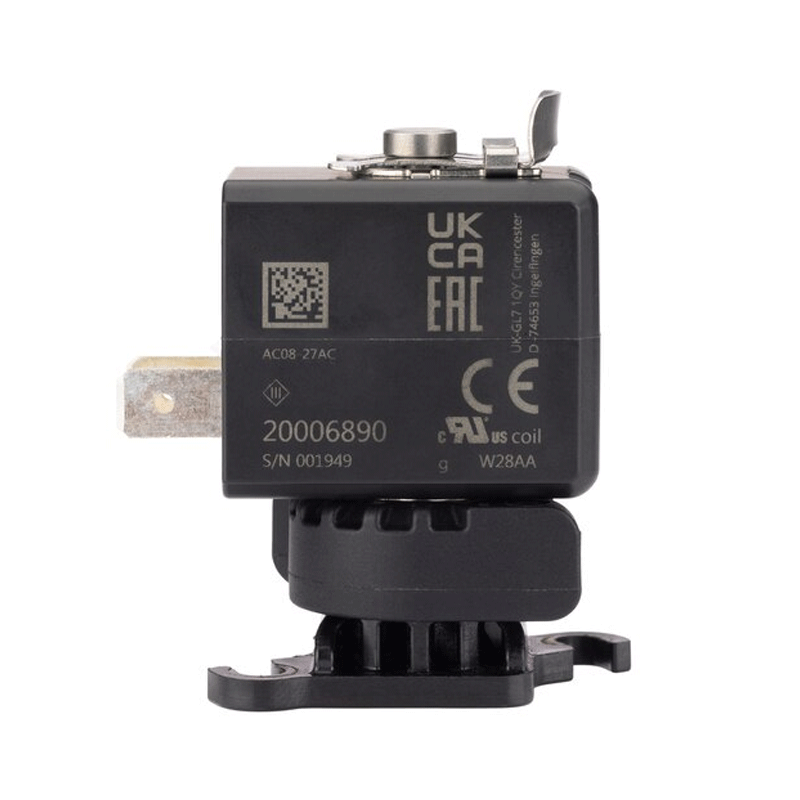

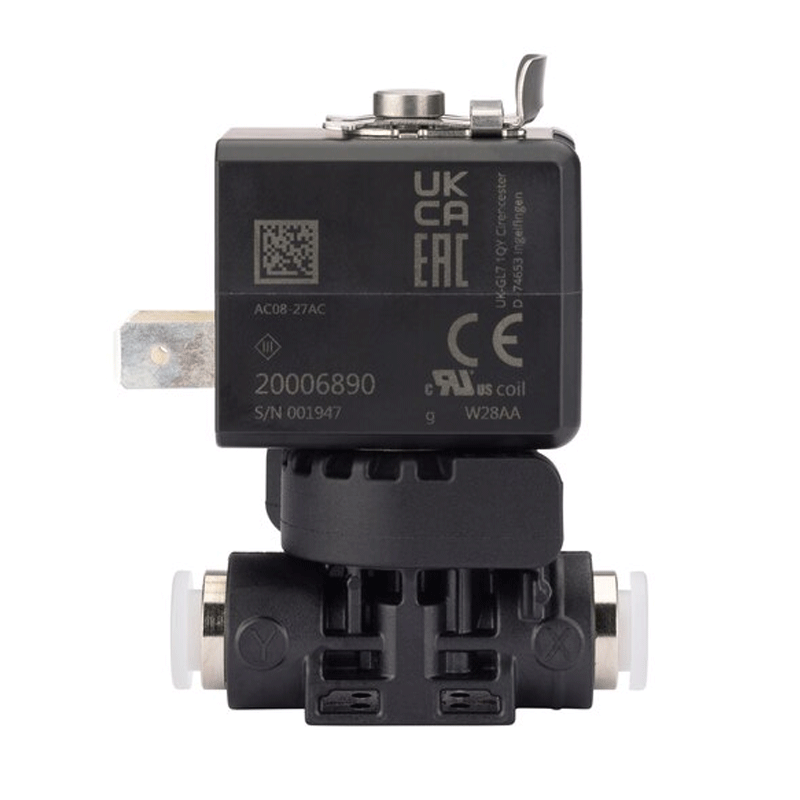

🔶 مدل Push-in به‌صورت فشاری و مدل Flange با بست یا پیچ قابل نصب است
🔶 نیاز به فیلتر ورودی برای جلوگیری از آلودگی سیال توصیه می‌شود
🔶 مناسب برای خطوط کوچک با دبی پایین و سیستم‌های پرکن اتوماتیک
نکته و نقطه قوت اصلی
- مهم‌ترین ویژگی متمایز Bürkert 7015،مکانیزم مستقیم‌کار (Direct-acting) است که بدون نیاز به فشار ورودی اولیه (pressure differential) عمل می‌کند. این ویژگی باعث می‌شود حتی در شرایط فشار پایین یا جریان بسیار کم، شیر همچنان سریع، دقیق و مطمئن عمل کند، قابلیتی که در مدل‌های پیستونی یا سرووکنترلی وجود ندارد.
_____________________________________________________________________________________________________________________
تفاوت‌های کلیدی با سایر مدل ها
🔶 برخلاف مدل‌های سنگین‌تر بورکرت (مثل 6480 یا 6481)، این شیر برای کاربردهای دقیق با دبی کم طراحی شده است.
🔶 مهم‌ترین مزیت آن، مکانیزم مستقیم‌کار سوزنی است که نیاز به فشار تفاضلی ندارد و حتی در فشار صفر بار هم عمل می‌کند ، برتری‌ای که مدل‌های سرووکنترلی ندارند.
🔶 همچنین طراحی Bayonet catch باعث می‌شود تعمیر و سرویس شیر بدون ابزار انجام شود، که در نگهداری خطوط تولید صنعتی مزیت بزرگی است.
