توضیحات

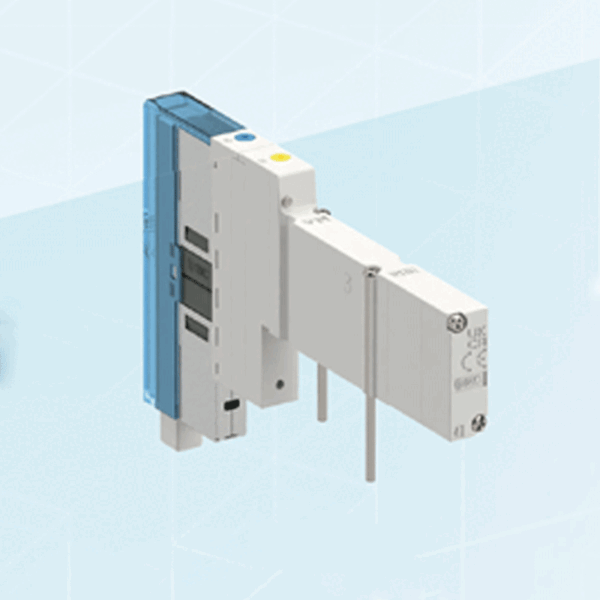

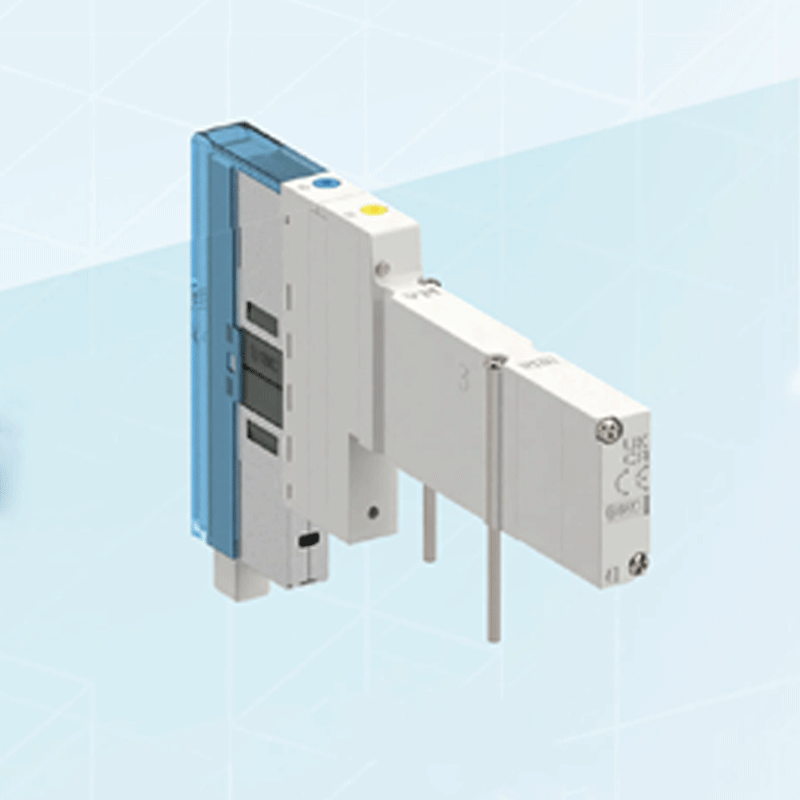

شیر برقی بلوکی پنوماتیک دو وضعیتی (تک بوبین) SMC مدل JSY1100
شیر برقی مدل JSY1100 با طراحی فشرده، پاسخ‌دهی سریع و مصرف برق بسیار پایین، گزینه‌ای ایده‌آل برای سیستم‌هایی است که نیاز به کنترل ساده و موثر یک سیلندر یا عملگر دارند. این مدل در کاربردهای صنعتی مانند بسته‌بندی، جابجایی، مونتاژ و سیستم‌های انتقال قطعه عملکرد قابل‌اعتمادی ارائه می‌دهد. همچنین نصب آن در منیفولدهای JSY1000-E امکان کاهش فضای نصب و سیم‌کشی را فراهم می‌کند.
کاربردهای اصلی
🔶 کنترل حرکت سیلندرهای پنوماتیک ساده
برای حرکت رفت ساده در سیلندرهایی که برگشت شان با فنر انجام می‌شود.
مناسب برای سیستم‌هایی با عملکرد تکراری ON/OFF مثل زدن ضربه، فشار دادن، باز کردن، یا بستن.
🔶 استفاده در سیستم‌های با ایمنی بالا
به دلیل اینکه در حالت قطع برق به حالت اولیه برمی‌گردد (بواسطه فنر داخلی)، در مواردی مثل قطع اضطراری (Emergency Stop) ایمن عمل می‌کند.
🔶 خطوط مونتاژ خودکار (Automatic Assembly Lines)
در جایی که قطعات باید با حرکت رفت تک‌مرحله‌ای در جای خود قرار بگیرند.
ترکیب آسان با سنسورها و کنترلرهای PLC.
🔶 دستگاه‌های بسته‌بندی و پالتایزر
برای فرمان دادن به سیلندرهایی که کارهایی مثل پرس، نگه‌داشتن یا برش را انجام می‌دهند.
🔶 ربات‌های کوچک و تجهیزات Pick & Place
در سیستم‌هایی که یک سیلندر برای گرفتن یا رها کردن قطعه استفاده می‌شود، شیر JSY1100 فرمان دهنده مناسبی است.
🔶 تجهیزات تست و بازرسی
برای ایجاد یک فشار/حرکت کوتاه در روند بررسی کیفیت یا اندازه‌گیری.
🔶 خطوط نقاله و دسته بندی کالا
کنترل جداکننده‌ها یا هدایت‌کننده‌های پنوماتیکی روی نقاله‌ها.
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | JSY1100 |
| نوع عملکرد | 2-Position Single (تک بوبین) |
| ولتاژ نامی | 24V DC |
| توان مصرفی | 0.2W (نگه‌دارنده)، 0.5W (در لحظه تحریک) |
| نشانگر وضعیت | دارد (LED) |
| فشار کاری | 0.15 تا 0.7 MPa |
| نوع آب‌بندی | Rubber Seal |
| زمان پاسخ | حدود 15 میلی ثانیه |
| وزن | حدود 24 گرم |
| مقاومت در برابر لرزش/ضربه | 30 / 150 m/s² |
| دمای کاری | -5 تا 50 درجه سانتی‌گراد |
| حفاظت | IP40 |
ویژگی‌های برجسته محصول
طراحی دو حالته با عملکرد پایدار
مصرف انرژی پایین: 0.2W (در حالت نگهداری)
پاسخ سریع: حدود 15 میلی‌ثانیه
مناسب برای نصب روی منیفولدهای ماژولار JSY1000
دارای نشانگر LED و مدار محافظ دیود (Surge Suppressor)
مناسب برای سیستم‌های دارای فرمان تکرارشونده یا ON/OFF ساده
استفاده از فنر بازگشت داخلی برای بازنشانی موقعیت شیر
نصب افقی یا عمودی بدون محدودیت جهت

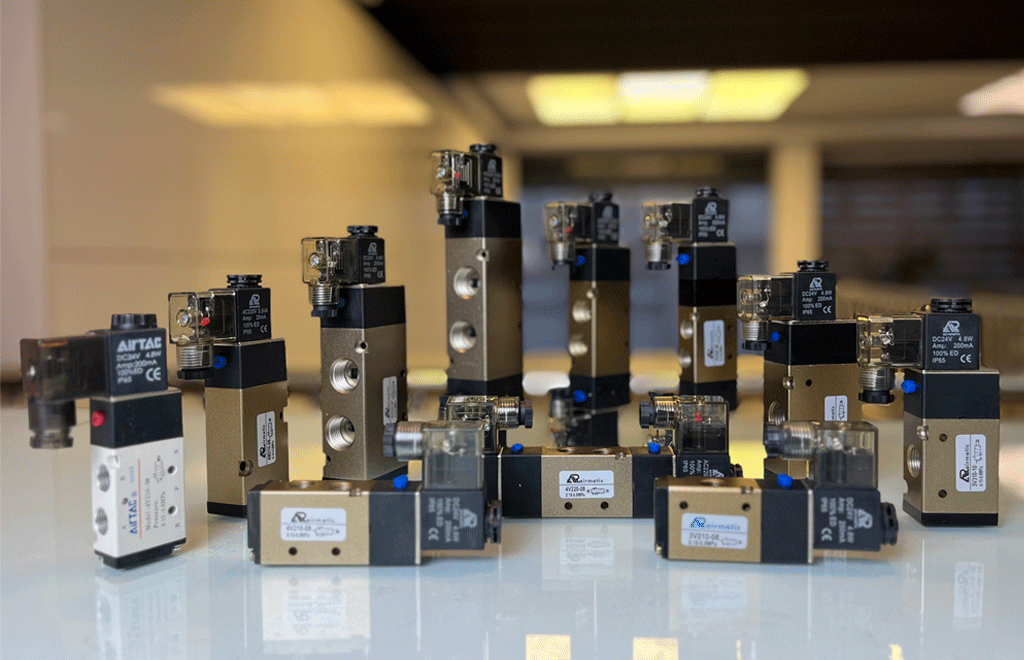

اگر به دنبال شیر برقی پنوماتیک با کیفیت بالا و قیمت اقتصادی برای بهینه سازی خطوط اتوماسیون صنعتی خود هستید، برند ایرماتیک می‌تواند گزینه‌ای قابل‌اعتماد برای شما باشد. این برند با ارائه محصولات با دوام و مقرون‌به‌صرفه، توانسته در میان مهندسان و فعالان صنعت جایگاه مناسبی پیدا کند. جهت مشاهده مشخصات فنی و اطلاع از آخرین قیمت‌ها، می‌توانید به صفحه ” لیست قیمت شیرهای برقی پنوماتیک ایرماتیک “ مراجعه نمایید. در همین حال، پنوماتیک هاب به عنوان مرجع تخصصی تأمین تجهیزات برندهای مطرح جهانی از جمله SMC ژاپن و Festo آلمان، آماده ارائه مشاوره و پشتیبانی فنی در حوزه شیرآلات پنوماتیکی و سیستم های کنترلی می‌باشد. اگرعلاقه‌مند هستید با سری‌های پیشرفته منیفولد شیربرقی پنوماتیک فستو آشنا شوید، پیشنهاد می‌کنیم سری به “صفحه اختصاصی شیرهای برقی فستو “ بزنید تا اطلاعات کامل‌تری در مورد ویژگی‌ها، کاربردها و مدل‌های موجود کسب کنید. همچنین تیم مشاوره فنی پنوماتیک هاب در کنار شماست تا در زمینه استعلام موجودی، انتخاب مدل مناسب و ثبت سفارش، سریع و دقیق راهنمایی‌تان کند.
جزئیات نصب و راه اندازی
اتصال به منیفولد JSY1000-E با پیچ و گسکت مخصوص (نصب مستقیم یا ریل DIN)
تغذیه با ولتاژ 24 ولت DC به همراه محافظت در برابر ولتاژ معکوس
نیاز به هوای فشرده تصفیه‌شده بدون روغن (Dry air)
نصب بدون محدودیت جهت (افقی یا عمودی)
تعویض آسان در صورت نیاز به نگهداری به‌دلیل طراحی بلوکی
دارای عملکرد Fail-safe به لطف فنر بازگشت داخلی در قطع برق
_____________________________________________________________________________________________________________________
مقایسه با مدل های مشابه
- JSY1100 یک شیر برقی دو حالته با یک بوبین است که پس از قطع فرمان، به‌صورت خودکار به حالت اولیه برمی‌گردد.
- در مقایسه با JSY1200 که دو بوبین دارد، ساده‌تر و کم‌مصرف‌تر است.
- برخلاف JSY1300 که موقعیت میانی بسته دارد و برای توقف دقیق استفاده می‌شود، JSY1100 فقط حرکت رفت ساده انجام می‌دهد.
- همچنین، بر خلاف مدل‌های JSY1E00 و JSY1P00 که مخصوص تخلیه وکیوم هستند، JSY1100 برای کنترل مستقیم سیلندر کاربرد دارد.
- مدل‌های JSY1A/B/C00 نیز شیرهای ترکیبی هستند که برای کنترل همزمان چند مسیر طراحی شده‌اند، در حالی‌که JSY1100 عملکرد تک جهته و ساده دارد.
