سیلندر چهارمیل قطر 160 و کورس 700 پنوماتیک SMC سری C95
جک پنوماتیک چهارمیل SMC سری C95 با قطر 160 میلی متر و کورس 700 میلی متر، یک سیلندر خطی صنعتی قدرتمند با طراحی استاندارد ISO 6431 / VDMA / CETOP است که برای فرآیندهای حرکتی سنگین با دامنه متوسط تا بلند در خطوط تولید و تجهیزات اتوماسیون طراحی شده است. این جک به لطف قطر بزرگ پیستون و کورس قابل توجه 700 میلی متری، توانایی تولید نیروی رانش بالا (در حدود 10,000 نیوتن) را دارد و برای کاربردهایی نظیر پرس صنعتی، جابجایی قطعات حجیم، توقف های مکانیکی تحت بار بالا، و ماشین کاری دقیق کاملاً ایده‌آل است.
ویژگی های کلیدی
- قطر بزرگ 160 میلی متر – تولید نیروی بالا برای جابجایی قطعات سنگین
- کورس 700 میلی متر – حرکت بلند برای فرآیندهای رفت و برگشتی یا فشاری در مسافت زیاد
- طراحی چهارمیل مستحکم – نصب پایدار در محیط های صنعتی سنگین
- استاندارد ISO 6431 / CETOP / VDMA – سازگاری کامل با تجهیزات بین المللی
- اتصالات رزوه‌ای G 1/2 یا G 3/4 – انتقال حجم بالای هوای فشرده
- بدنه آلومینیومی آنودایز شده – ضد خوردگی، سبک و مقاوم
- بدون نیاز به روانکاری (Non-lube) – کاهش هزینه های نگهداری
- قابلیت نصب سنسور مغناطیسی – مانیتورینگ دقیق موقعیت پیستون
- نصب در حالت های متنوع – افقی، عمودی یا زاویه دار
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| سری | C95 |
| قطر پیستون | 160 میلی متر |
| کورس | 700 میلی متر |
| نیروی تولیدی در 0.5 MPa | حدود 10,000 نیوتن |
| نوع عملکرد | دو طرفه (Double Acting) |
| میله پیستون | Single rod |
| فشار کاری مجاز | 0.05 تا 1.0 MPa |
| فشار تست | 1.5 MPa |
| سرعت حرکت مجاز | 50 تا 500 mm/s |
| دمای کاری | –10 تا +70 درجه سانتی گراد |
| روانکاری | بدون نیاز به روغن کاری (Non-lube) |
| اتصالات پنوماتیکی | G 1/2 یا G 3/4 |
| استاندارد ساخت | ISO 6431 / CETOP / VDMA |
| قابلیت نصب سوئیچ | دارد (Reed یا Solid State) |
ویژگی های نصب و راه اندازی
ساختار چهارمیل مقاوم برای نصب پایدار و بدون لرزش
پشتیبانی از پایه های متنوع (پایی، فلنجی، کلیوی، ترونیون)
اتصالات رزوه‌ای بزرگ برای جریان هوای بالا
نصب آسان سوئیچ مغناطیسی در شیار بدنه
امکان نصب در جهت های مختلف (افقی، عمودی)
مقاومت بالا در برابر گرد و غبار، شوک و ارتعاش صنعتی

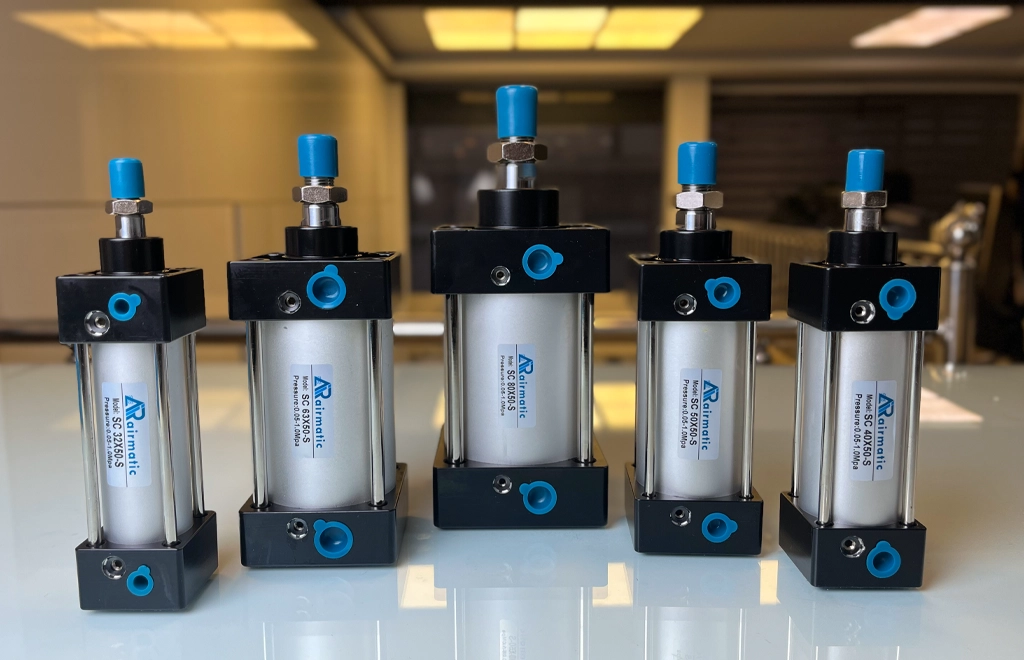

پنوماتیک هاب به عنوان یکی از معتبرترین مراکز تأمین، پخش و فروش انواع جک پنوماتیک در ایران، مجموعه‌ای کامل از برندهای معتبر جهانی را در اختیار شما قرار داده است. علاوه بر محصولات برند SMC ژاپن، می‌توانید انواع جک های پنوماتیک از برند فستو اصل آلمان را نیز در صفحه اختصاصی “جک پنوماتیک چهار میل فستو” مشاهده و بررسی فرمایید. همچنین اگر به دنبال گزینه‌ای اقتصادی و مقرون به صرفه هستید، جک های پنوماتیک چهار میل ایرماتیک که با کیفیت درجه یک و استاندارد بالا در چین به سفارش پنوماتیک هاب تولید شده‌اند، می‌توانند انتخابی هوشمندانه برای پروژه‌های صنعتی شما باشند. برای اطلاع از آخرین قیمت های بروز شده و بررسی دقیق محصولات، از شما دعوت می‌کنیم به صفحه “لیست قیمت خرید جک های پنوماتیک چهارمیل” مراجعه نمایید. در صورت نیاز به مشاوره تخصصی یا ثبت سفارش، کارشناسان ما در پنوماتیک هاب آماده پاسخگویی به شما هستند.
تفاوت سیلندر چهارمیل قطر 160 × کورس 700 با سایر مدل ها
✔ مدل 160×700 در مقایسه با نسخه های با کورس کوتاه تر (مثل 160×100 یا 160×200) دارای حرکت خطی بلندتر است که امکان اجرای فرآیندهای جابجایی با دامنه بیشتر را فراهم می‌کند. در حالی که همان قدرت بالا (~10,000 نیوتن) را حفظ کرده است، اما نسبت به کورس های خیلی بلند مانند 160×1600 فضای نصب کمتری اشغال می‌کند، نصب آسان تری دارد و زمان رفت و برگشت کوتاه تری ارائه می‌دهد.
✔ در مقایسه با قطرهای بزرگ تر (200 یا 250 میلی متر)، این مدل سبک تر، کم مصرف تر و اقتصادی تر است ولی همچنان برای ۹۰٪ کاربردهای صنعتی قدرت کافی دارد. نسبت به قطرهای کوچک تر، قدرت و استحکام بسیار بیشتری ارائه می‌دهد.
