توضیحات
سیلندر چهار میل VDMA پنوماتیک SMC سایز بزرگ سری C95
سیلندر سری C95 یک سیلندر پنوماتیک دو طرفه با سایز بزرگ (160، 200 و 250 میلی متر) است که برای کاربردهای صنعتی سنگین طراحی شده و با استانداردهای بین المللی ISO 6431 و VDMA 24562 سازگار است. این محصول با عملکرد پایدار و قابلیت نصب متنوع (مانند پایه‌ای، فلنجی، یا کلویس ) برای استفاده در ماشین آلات صنعتی، خطوط تولید، و تجهیزات اتوماسیون مناسب است. طراحی بدون نیاز به روغن کاری (Non-lube) و مجهز به کوسن های هوایی در دو انتها، عملکرد نرم و عمر طولانی را تضمین می‌کند. گزینه های سفارشی سازی مانند متریال استیل ضد زنگ و سوئیچ های خودکار، این سیلندر را برای محیط های خاص و کاربردهای دقیق ایده آل می سازد.
ویژگی های کلیدی
- سازگاری با استاندارد های بین المللی: مطابق با ISO 6431، CETOP RP43P و VDMA 24562.
- عملکرد دو طرفه (Double Acting): مناسب برای حرکات دقیق و قدرتمند.
- کوسن های هوایی در دو انتها: کاهش ضربه و افزایش دوام در انتهای کورس.
- طراحی بدون نیاز به روغن کاری: کاهش هزینه های نگهداری.
- گزینه های نصب متنوع: شامل پایه ای، فلنجی، کلویس تک و دوتایی، و محور مرکزی.
- سوئیچ های خودکار (Auto Switch): برای کنترل دقیق موقعیت پیستون.
- قابلیت سفارشی سازی: تغییر شکل انتهای میله و استفاده از استیل ضد زنگ برای مقاومت در برابر خوردگی.
- محدوده کورس بالا: تا 2400 میلی متر برای سایز 250 میلی متر.
- عملکرد در دماهای مختلف: از -10 تا 70 درجه سانتی گراد (بدون سوئیچ خودکار).
- مقاومت بالا: مناسب برای محیط های صنعتی سنگین و شرایط خورنده.
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| سری | C95 |
سایز قطر (mm) | 160، 200، 250 |
نوع عملکرد | دوطرفه (Double Acting)، تک میله یا دو میله |
سیال کاری | هوا (Air) |
فشار اثبات (Proof Pressure) | 1.5 مگاپاسکال |
حداکثر فشار کاری | 1.0 مگاپاسکال |
حداقل فشار کاری | 0.05 مگاپاسکال |
دمای محیط و سیال | بدون سوئیچ: -10 تا 70°C؛ با سوئیچ: -10 تا 60°C (بدون یخ زدگی) |
روغن‌کاری | غیرضروری (Non-lube) |
سرعت پیستون | 50 تا 500 میلی متر بر ثانیه |
تلرانس کورس | تا 250mm: +2.0؛ 251 تا 1000mm: +3.2؛ 1001 تا 1500mm: +4.0 |
کوسن | کوسن هوایی در دو انتها (Air Cushion) |
اندازه پورت | G 3/4 (برای 160 و 200)؛ G 1 (برای 250) |
حداکثر کورس (mm) | 1600 (برای 160)، 2000 (برای 200)، 2400 (برای 250) |
جنس بدنه | آلومینیوم (بدنه)، فولاد (میله پیستون)؛ استیل ضد زنگ (در مدل XCG) |
نصب | پایه‌ای، محور مرکزی، فلنجی (سمت میله یا سر)، کلویس تک یا دوتایی |
سوئیچ های خودکار | انواع Reed و Solid State (با هیسترزیس ≤3mm برای Reed و ≤1mm برای Solid State) |
ویژگی های نصب و راه اندازی
کاربردها
- ماشین آلات صنعتی سنگین: برای جابجایی و کنترل حرکات در پرس‌ها، ماشین های قالب گیری، و تجهیزات مشابه.
- خطوط تولید و اتوماسیون: کنترل دقیق حرکات در نقاله‌ها، ربات های صنعتی، و سیستم های مونتاژ.
- تجهیزات حمل و نقل: استفاده در جرثقیل‌ها، بالابرها، و سیستم های لجستیک.
- صنایع خاص: مدل های استیل ضد زنگ (XCG) برای محیط های مرطوب یا خورنده مانند صنایع غذایی و شیمیایی.
- کاربردهای دقیق: با سوئیچ های خودکار برای موقعیت یابی دقیق در دستگاه های CNC و تست.

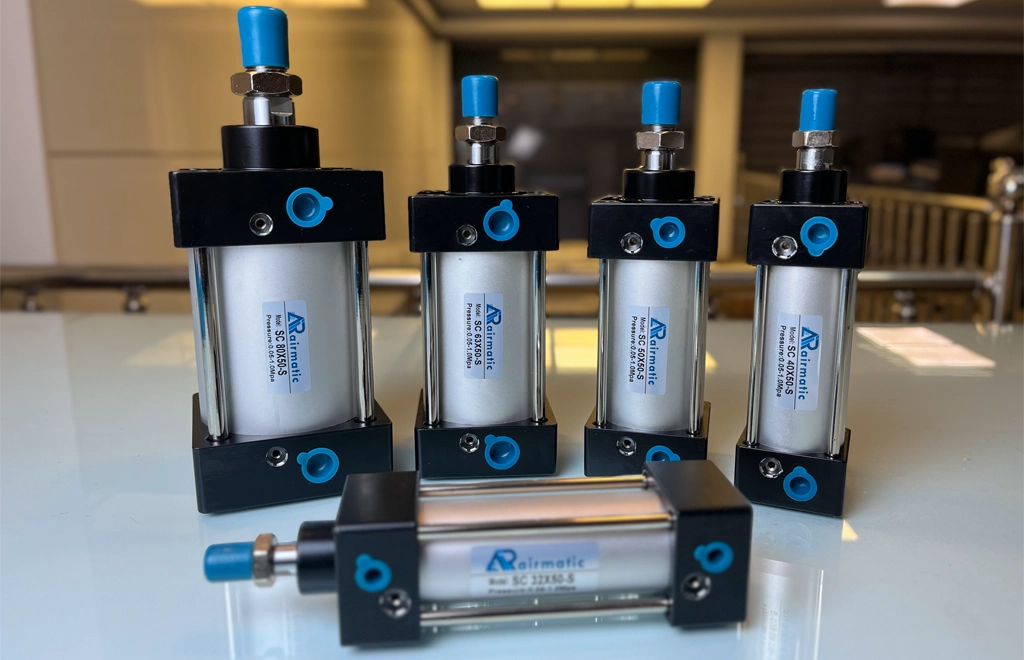

پنوماتیک هاب به عنوان یکی از معتبرترین مراکز تأمین، پخش و فروش انواع جک پنوماتیک در ایران، مجموعه‌ای کامل از برندهای معتبر جهانی را در اختیار شما قرار داده است. علاوه بر محصولات برند SMC ژاپن، می‌توانید انواع جک های پنوماتیک از برند فستو اصل آلمان را نیز در صفحه اختصاصی “جک پنوماتیک چهار میل فستو” مشاهده و بررسی فرمایید. همچنین اگر به دنبال گزینه‌ای اقتصادی و مقرون به صرفه هستید، جک های پنوماتیک چهار میل ایرماتیک که با کیفیت درجه یک و استاندارد بالا در چین به سفارش پنوماتیک هاب تولید شده‌اند، می‌توانند انتخابی هوشمندانه برای پروژه‌های صنعتی شما باشند. برای اطلاع از آخرین قیمت های بروز شده و بررسی دقیق محصولات، از شما دعوت می‌کنیم به صفحه “لیست قیمت خرید جک های پنوماتیک چهارمیل” مراجعه نمایید. در صورت نیاز به مشاوره تخصصی یا ثبت سفارش، کارشناسان ما در پنوماتیک هاب آماده پاسخگویی به شما هستند.
