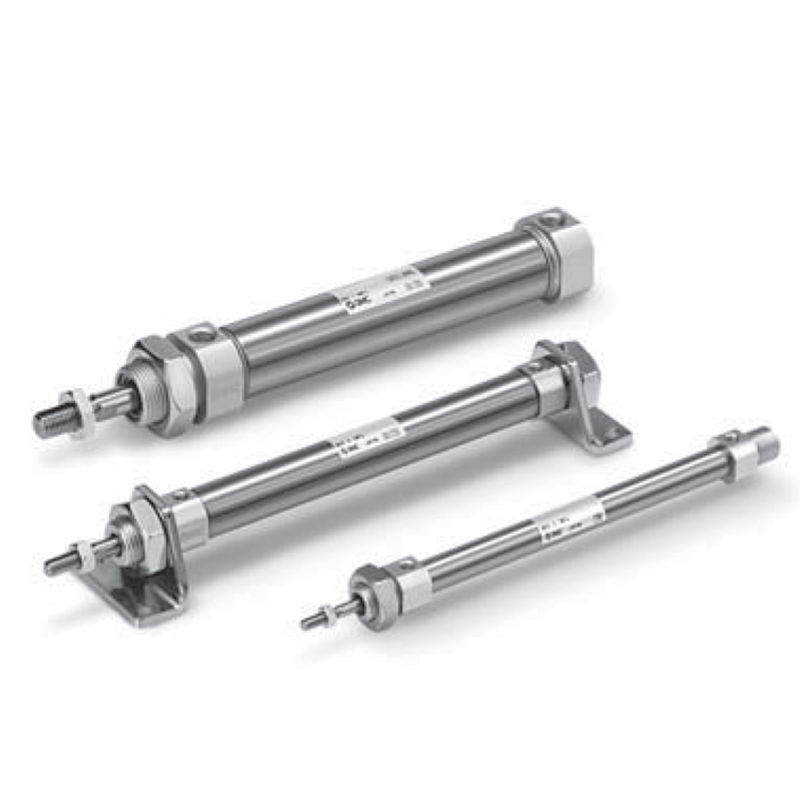

سیلندر قلمی پنوماتیک قطر 8 و کورس 125 عملکرد دوطرفه رزوه 1/8 موازی SMC

سیلندر پنوماتیک C85 با قطر داخلی 8 میلی‌ متر و کورس 125 میلی‌ متر، گزینه‌ای عالی برای کاربردهایی است که در آن‌ها باید حرکت‌ های طولانی اما با نیروی سبک، دقیق و مداوم انجام شود. این مدل با ساختار خطی و کشیده، به‌راحتی در سیستم‌های مکانیزه با فضاهای باریک نصب می‌شود. از خطوط مونتاژ قطعات ظریف گرفته تا سیستم‌های اتوماسیون با بازوهای متحرک، این مدل به دلیل طراحی مقاوم، نیاز نداشتن به روغن‌کاری و قابلیت نصب سنسور مغناطیسی، عملکردی قابل اطمینان ارائه می‌دهد.

راهنمای نصب مهندسی

🟠 نصب به کمک براکت‌های استاندارد ISO6432 (پایه جانبی، فلنج عقب، پایه U)

🟠 دارای شیار ویژه برای سنسور مغناطیسی با امکان نصب بدون سوراخ‌کاری

🟠 قابل نصب در جهت‌های افقی، عمودی یا معکوس بدون افت عملکرد

🟠 مناسب برای خطوط چندمحوره یا سیستم‌های جابجایی دقیق

🟠 در کورس‌های بلند مانند 125mm، پیشنهاد می‌شود از ساپورت مرکزی یا گاید خارجی استفاده شود برای افزایش پایداری شافت

______________________________________________________________________________________________________________________

مشخصات فنی اصلی

مشخصه	مقدار
سری	C85 /C75
قطر داخلی (Bore)	8 میلی‌ متر
طول کورس	125 میلی متر
نوع عملکرد	دو طرفه (Double Acting)
فشار کاری	0.1 تا 0.7 مگاپاسکال
حداکثر فشار قابل تحمل	1.0 مگاپاسکال
نوع ضربه‌ گیر	لاستیکی در دو انتها
حداکثر فشار	1.0 مگاپاسکال
دمای کاری	-5 تا +60 درجه سانتی‌ گراد
سرعت عملکرد پیستون	100 تا 500 mm/s
نوع سنسور قابل نصب	دارد – مغناطیسی (Auto switch available)
نیاز به روغن‌کاری	ندارد
نوع رزوه اتصال پورت	M5×0.8 یا معادل G1/8
مقاومت خوردگی	CRC 2
رزوه اتصال	M5x0.8 یا معادل G1/8 اینچ

پنوماتیک هاب به عنوان یکی از معتبرترین مراکز تأمین، پخش و فروش انواع جک پنوماتیک در ایران، مجموعه‌ای کامل از برندهای معتبر جهانی را در اختیار شما قرار داده است. علاوه بر محصولات برند SMC ژاپن، می‌توانید انواع جک‌ های پنوماتیک از برند فستو اصل آلمان را نیز در صفحه اختصاصی “جک پنوماتیک قلمی فستو” مشاهده و بررسی فرمایید. همچنین اگر به دنبال گزینه‌ای اقتصادی و مقرون‌ به‌ صرفه هستید، جک‌ های پنوماتیک قلمی ایرماتیک که با کیفیت درجه یک و استاندارد بالا در چین به سفارش پنوماتیک هاب تولید شده‌اند، می‌توانند انتخابی هوشمندانه برای پروژه‌های صنعتی شما باشند. برای اطلاع از آخرین قیمت‌ های بروز شده و بررسی دقیق محصولات، از شما دعوت می‌کنیم به صفحه “لیست قیمت خرید جک‌ های پنوماتیک قلمی” مراجعه نمایید. در صورت نیاز به مشاوره تخصصی یا ثبت سفارش، کارشناسان ما در پنوماتیک هاب آماده پاسخگویی به شما هستند.

نقاط قوت کلیدی و مزیت‌ های رقابتی

🟠 طول کورس بالا در کمترین قطر ممکن (125mm در قطر 8mm)

🟠 پشتیبانی از سنسور موقعیت مغناطیسی برای کنترل لحظه‌ای حرکت

🟠 وزن سبک و نصب آسان بدون نیاز به ساپورت خاص در بیشتر ماشین‌ آلات

🟠 بدون نیاز به روغن‌ کاری (Non-lube) = بهداشتی، نگهداری پایین

🟠 بدنه آلومینیومی با پوشش آنودایز → مقاوم در برابر رطوبت و خوردگی

🟠 ضربه‌گیر لاستیکی داخلی (Rubber bumper) → کاهش نویز و ضربه انتهایی

🟠 رزوه M5 یا G1/8 برای اتصال سریع به شبکه هوای فشرده

🟠 سازگار با انواع براکت‌های نصب استاندارد (U-bracket، فلنج، کف‌نصب)

____________________________________________________________________________________________________________________

برتری‌های کاربردی نسبت به مدل‌ های مشابه

مدل C85-8-125 نسبت به مدل‌های کورس کوتاه‌تر (مثل 8×60 یا 8×80)، قابلیت انجام حرکات گسترده‌تر با همان دقت و ظرافت را دارد. در مقابل، مدل‌هایی با قطر بالاتر (مثل 16 یا 25mm) قدرت بالاتری دارند، اما حجم، وزن و مصرف هوای آن‌ها بیشتر است. این مدل تعادل بین حرکت بلند، طراحی باریک و مصرف بهینه را ارائه می‌دهد که آن را در کاربردهای خاصی مانند ربات‌های جمع‌وجور، بازوهای مکانیکی یا تست‌های تکرارشونده بسیار مؤثر می‌کند.
