توضیحات
سیلندر راهنمادار خطی اکچویتور پنوماتیکی کامپکت SMC مدل MXZ
مدل MXZ از شرکت SMC یک اکچویتور پنوماتیکی کامپکت و دقیق است که با بهره‌گیری از راهنمای خطی یکپارچه در بدنه، پایداری بالایی در حرکت ایجاد می‌کند. این سری با بدنه باریک، طول کوتاه و دقت بالا برای موقعیت یابی، جابجایی و توقف قطعات سبک مثل بردهای الکترونیکی بسیار مناسب است. طراحی آن به گونه‌ای است که در خطوط تولید، مونتاژ اتوماتیک و سیستم‌های Pick & Place فضای بسیار کمی اشغال می‌کند.

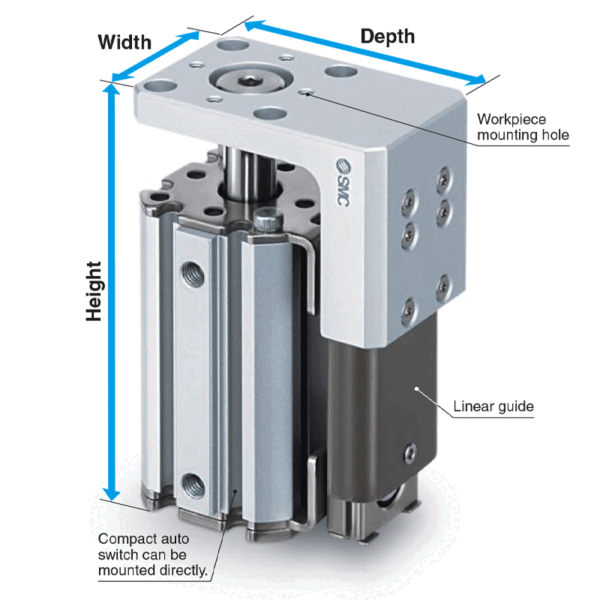

🟢 طراحی فشرده با راهنمای خطی داخلی
🟢 قابلیت نصب پورت در سه موقعیت جلو، راست یا چپ
🟢 نصب اتو سوئیچ در ۱ یا ۳ سمت (بسته به سایز)
🟢 دقت بالا در عدم چرخش: ±0.05°
🟢 انحراف انتهایی پایین (X/Y): ±0.02 mm
🟢 قابلیت نصب از بالا یا از زیر با پیچ رزوه دار یا عبوری
🟢 دارای شیار نصب سوئیچ داخلی (Flush mount)
🟢 وزن پایین + تحمل انرژی جنبشی مناسب برای قطعات پرسرعت
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | MXZ |
| قطر داخلی | Ø12, Ø16, Ø20, Ø25 mm |
کورس حرکتی | 5 تا 50 mm (بسته به مدل) |
| فشار کاری | 0.1 تا 0.7 MPa |
| فشار تست | 1.05 MPa |
| دمای کاری | 5 تا 60°C |
| نوع پورت | M3 (برای Ø12, Ø16) / M5 (برای Ø20, Ø25) |
| سرعت حرکت | 50 تا 500 mm/s |
| روانکاری | بدون نیاز به روغن (Non-lube) |
| نوع ضربه‌گیر | لاستیکی (Rubber Bumper) |
| موقعیت پورت‌ها | جلو، راست، چپ (Front, Right, Left) |
| نصب سوئیچ | انواع D-M9N, D-M9P, D-A9 و نسخه مقاوم به آب |
اگر در جست‌وجوی جک های پنوماتیک با کیفیت برتر و قیمت مقرون‌به‌صرفه برای سیستم‌های اتوماسیون صنعتی خود هستید، برند ایرماتیک گزینه‌ای ایده‌آل محسوب می‌شود. این برند به دلیل عملکرد پایدار و هزینه‌های اقتصادی، انتخابی محبوب در میان صنایع مختلف است. برای کسب اطلاعات بیشتر، می‌توانید به “صفحه لیست قیمت جک‌های پنوماتیک ایرماتیک” مراجعه کنید. همچنین، پنوماتیک هاب به‌عنوان تأمین‌کننده محصولات برندهای برجسته جهانی مانند SMC و Festo آلمان، آماده پاسخ‌گویی به نیازهای تخصصی شما در حوزه اتوماسیون صنعتی است. اگر مایل به آشنایی با انواع جک‌های پنوماتیک راهنمادار فستو هستید کافی است به “صفحه اختصاصی جک‌های راهنمادار فستو” سر بزنید و جزئیات فنی و مشخصات کامل محصولات را بررسی کنید. تیم فروش ما در پنوماتیک هاب با افتخار برای ارائه مشاوره، بررسی موجودی یا ثبت سفارش در کنار شماست.
ویژگی های نصب و راه‌اندازی
نصب از زیر یا بالا با پیچ رزوه دار یا سوراخ عبوری
دارای پین‌های موقعیت یاب برای نصب دقیق و تکرار پذیر
امکان استفاده از پیچ‌های استاپر (محدودکننده کورس)
نصب آسان اتو سوئیچ با شیار داخلی بدون نیاز به ابزار خاص
نصب امن و دقیق حتی در خطوط با ارتعاش یا سرعت بالا
______________________________________________________________________________________________________________________
کاربردها و مزایا
🟡 کاربرد در مونتاژ الکترونیکی، تجهیزات نیمه رسانا و رباتیک
🟡 مناسب برای جابجایی دقیق قطعات کوچک و سبک
🟡 طراحی فوق فشرده و عرض باریک تر از مدل‌های مشابه
🟡 قابل استفاده به‌عنوان جابه بر، توقف دهنده، پوزیشنر یا گیره پنوماتیک
🟡 دقت بالا در حرکت و توقف حتی با بار خارج از مرکز
🟡 عملکرد بی نیاز از روغن‌کاری و کم صداتر نسبت به سری‌های دیگر
___________________________________________________________________________________________________________________
تفاوت MXZ با مدل های مشابه
MXH : بزرگ تر، سنگین تر، با قابلیت بار بیشتر ولی فضای بیشتر اشغال می‌کند
MXS : پایداری کمتر، ابعاد کلی بزرگ تر، بدون طراحی یکپارچه
MXF : طراحی فوق فشرده‌تر ولی فاقد گزینه‌های متنوع پورت و طول کورس MXZ
MGP : مناسب بارهای سنگین تر ولی فاقد دقت و سبکی MXZ
