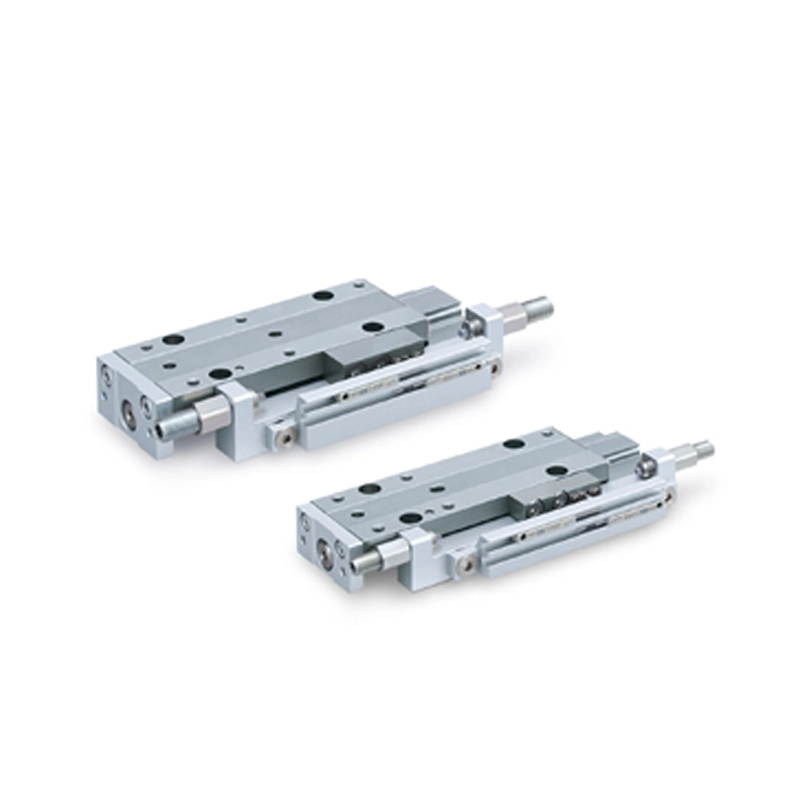

سیلندر راهنمادار خطی پنوماتیک SMC مدل MXJ

مدل : Series MXJ
بور سایز: 4.5، 6 و 8 میلی‌ متر

کورس: 5، 10، 15 و 20 میلی‌ متر (بسته به سایز)

فشار کاری : 0.15 تا 0.7 MPa

دمای کاری : -10 تا +60 درجه

سرعت کاری: 50 تا 500 mm/s


دانلود کاتالوگ فنی:

شناسه محصول: Series MXJ دسته: ,

توضیحات

سیلندر راهنمادار خطی پنوماتیک ریل ساچمه ای خطی SMC مدل MXJ

مدل MXJ از سری Air Slide Table شرکت SMC، یک اکچویتور فوق دقیق، فوق فشرده و بی‌نهایت مهندسی‌ شده است که برای کاربردهایی با محدودیت شدید فضا و نیاز به دقت بالا طراحی شده. ترکیب بی‌نقصی از یک بدنه‌ی جمع‌وجور، ریل ساچمه‌ای خطی (ball guide)، و عملکرد پنوماتیکی نرم، این مدل را به انتخابی ممتاز برای مونتاژ قطعات میکرومکانیکی، تجهیزات آزمایشگاهی، خطوط SMT و صنایع الکترونیک تبدیل کرده است.مزیت کلیدی MXJ نسبت به مدل‌های دیگر در همین دسته، دقت مکان‌یابی بسیار بالا (تا ±0.005mm)، حرکت بدون چرخش (Non-rotating)، و قابلیت نصب سوئیچ در دو ردیف است. طراحی آن به گونه‌ای انجام شده که حتی در محیط‌های Clean Room هم بدون تغییر در ابعاد، به راحتی قابل استفاده است اگر نیاز به تجهیزی داری که بتواند در فضای بسیار کم، با پایداری مکانیکی بالا، دقت تکرار فوق‌العاده و حرکت نرم عمل کند، MXJ دقیقاً برای این هدف ساخته شده است.




کاربردها و مزایا

 🔶 طراحی فوق فشرده (فقط 10 میلی‌ متر ارتفاع در MXJ4)

🔶 دقت فوق‌ العاده در نصب (0.01mm برای سطح جلویی)

🔶 حرکت بسیار نرم با کمترین لقی جانبی و بدون چرخش

🔶 مناسب برای محیط‌های تمیز (Clean Room) با نسخه اختصاصی

🔶 قابلیت نصب اتو سوئیچ در دو ردیف برای مدل‌های MXJ4 تا MXJ8

🔶مناسب برای خطوط مونتاژ میکرومکانیکی و صنایع الکترونیک

______________________________________________________________________________________________________________________



مشخصات فنی اصلی

مشخصهمقدار
مدل

MXJ

نوع عملکرد

دو طرفه (Double Acting)

قطر داخلی

4.5 تا 8 میلی‌ متر

کورس حرکتی

5، 10، 15 و 20 میلی‌ متر (بسته به سایز)

فشار کاری

0.15 تا 0.7 MPa

فشار تست

1.05 MPa

دمای کاری

-10 تا +60 درجه سانتی‌گراد

بور سایز

4.5، 6 و 8 میلی‌ متر

سرعت عملکرد

50 تا 500 mm/s

دقت توازی حرکتتا 0.005mm
روانکاری بدون نیاز به روغن (non-lube)
دقت سطح نصب جلو ±0.01mm
دقت سطح نصب بالا ±0.03mm
توازی حرکت
0.005mm

اگر در جست‌وجوی جک‌ های پنوماتیک با کیفیت برتر و قیمت مقرون‌به‌صرفه برای سیستم‌های اتوماسیون صنعتی خود هستید، برند ایرماتیک گزینه‌ای ایده‌آل محسوب می‌شود. این برند به دلیل عملکرد پایدار و هزینه‌های اقتصادی، انتخابی محبوب در میان صنایع مختلف است. برای کسب اطلاعات بیشتر، می‌توانید به “صفحه لیست قیمت جک‌های پنوماتیک ایرماتیک” مراجعه کنید. همچنین، پنوماتیک هاب به‌عنوان تأمین‌کننده محصولات برندهای برجسته جهانی مانند SMC و Festo آلمان، آماده پاسخ‌گویی به نیازهای تخصصی شما در حوزه اتوماسیون صنعتی است. اگر مایل به آشنایی با انواع جک‌های پنوماتیک راهنمادار فستو هستید کافی است به “صفحه اختصاصی جک‌های راهنمادار فستو” سر بزنید و جزئیات فنی و مشخصات کامل محصولات را بررسی کنید. تیم فروش ما در پنوماتیک هاب با افتخار برای ارائه مشاوره، بررسی موجودی یا ثبت سفارش در کنار شماست.

مقایسه مدل‌ MXJ با مدلهای مشابه

مدل MXJ در مقایسه با سری‌های مشابه مانند MXQ یا MXS، به طور خاص برای دقت بسیار بالا و ابعاد فشرده طراحی شده است:

  • در مقایسه با MXQ: کوچکتر، دقیق‌تر، اما با توان باری پایین‌تر

  • در مقایسه با MXS: سبک‌تر، ساده‌تر، بدون سیستم دمپر پیشرفته اما با حرکت پایدار

  • MXJ تنها مدلی است با دقت توازی 0.005mm و نصب دقیق بدون تغییر ابعاد روی سطح بالا و جلو

______________________________________________________________________________________________________________________

نکات نصب و راه‌ اندازی

🔶 امکان نصب از بالا یا پایین با پیچ رزوه‌ دار یا سوراخ عبوری

🔶 تجهیز به شیار نصب سوئیچ در دو ردیف برای نصب آسان سوئیچ‌ها

🔶 قابلیت نصب ضربه‌گیر فلزی در دو انتها یا یک انتها

🔶 پورت‌ های لوله‌کشی در هر دو سمت، یا نوع لوله‌کشی محوری (Axial Piping)

🔶 مناسب برای استفاده در محیط تمیز (Clean Room) بدون نیاز به تغییر ابعاد
