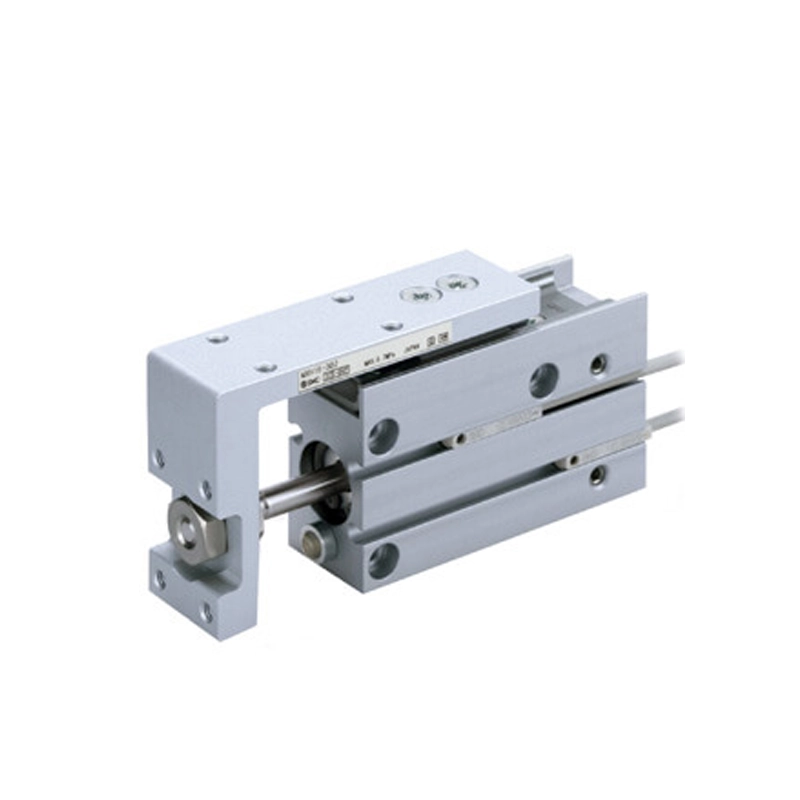

سیلندر راهنمادار خطی پنوماتیک SMC با ساختار فشرده مدل MXH
سری MXH از SMC، یک جک راهنمادار خطی فشرده است که با گاید خطی جدید و سختی بالا برای کاربردهای دقیق در اتوماسیون صنعتی طراحی شده است. این محصول با کاهش وزن، افزایش لحظه مجاز، و حرکت روان، عملکردی قابل اعتماد در صنایع مختلف از جمله بسته بندی، مونتاژ، و انتقال قطعات ارائه می‌دهد. سایزهای متنوع (Ø6 تا Ø20) و گزینه‌های سفارشی مانند سوئیچ‌های خودکار و کورس‌های میانی، MXH را به انتخابی انعطاف پذیر برای سیستم‌های پنوماتیک تبدیل کرده است.
مزایای کلیدی
🟣 دوام بالا : مقاوم در برابر شرایط صنعتی با دمای -10 تا 70 درجه سانتی گراد.
🟣 انعطاف پذیری نصب : پشتیبانی از نصب افقی و عمودی با نمودارهای انتخاب دقیق.
🟣 دقت حرکتی بالا : موازی بودن حرکت تا 0.05 میلی متر برای کورس‌های 5-30 میلی متر.
🟣 طراحی فشرده و سبک : کاهش وزن با پیستون و گاید جدید، مناسب برای فضاهای محدود.
🟣 گزینه‌های سفارشی : پشتیبانی از سوئیچ‌های خودکار (D-M9، D-A9) و کورس‌های میانی (XC19).
🟣 گاید خطی با سختی بالا: لحظه مجاز بالا (تا 5.86 نیوتن متر برای Ø20) برای تحمل بارهای سنگین.
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | MXH |
سیال
| هوا |
سایز پورت
| M5×0.8 |
نوع عملکرد | دو طرفه (Double Acting) |
سرعت پیستون
| 50-500 میلی متر/ثانیه |
| قطر داخلی | Ø6، Ø10، Ø16، Ø20 |
کورس استاندارد | 5، 10، 15، 20، 25، 30، 40، 50، 60 میلی متر |
| فشار کاری | Ø6: 0.15-0.7 مگاپاسکال Ø10، Ø16: 0.06-0.7 مگاپاسکال Ø20: 0.05-0.7 مگاپاسکال |
| دمای کاری | بدون سوئیچ: -10 تا 70°C با سوئیچ: -10 تا 60°C |
کوسن | بامپر لاستیکی در دو طرف |
روانکاری | بدون نیاز به روغن |
جنس بدنه | آلیاژ آلومینیوم و اجزای مهندسی‌شده |
استاندارد | RoHS |
اگر در جست‌وجوی جک های پنوماتیک با کیفیت برتر و قیمت مقرون‌به‌صرفه برای سیستم‌های اتوماسیون صنعتی خود هستید، برند ایرماتیک گزینه‌ای ایده‌آل محسوب می‌شود. این برند به دلیل عملکرد پایدار و هزینه‌های اقتصادی، انتخابی محبوب در میان صنایع مختلف است. برای کسب اطلاعات بیشتر، می‌توانید به “صفحه لیست قیمت جک‌های پنوماتیک ایرماتیک” مراجعه کنید. همچنین، پنوماتیک هاب به‌عنوان تأمین‌کننده محصولات برندهای برجسته جهانی مانند SMC و Festo آلمان، آماده پاسخ‌گویی به نیازهای تخصصی شما در حوزه اتوماسیون صنعتی است. اگر مایل به آشنایی با انواع جک‌های پنوماتیک راهنمادار فستو هستید کافی است به “صفحه اختصاصی جک‌های راهنمادار فستو” سر بزنید و جزئیات فنی و مشخصات کامل محصولات را بررسی کنید. تیم فروش ما در پنوماتیک هاب با افتخار برای ارائه مشاوره، بررسی موجودی یا ثبت سفارش در کنار شماست.
جزئیات نصب و راه اندازی
🔶 بررسی پیش نیازها: فشار هوای ورودی (0.05-0.7 مگاپاسکال) و سطح نصب صاف را بررسی کنید.
🔶نصب فیزیکی: جک را با پیچ‌های استاندارد (M4 یا M5) روی سطح تراز نصب کنید.
🔶 اتصالات پنوماتیک: شیلنگ‌ها را به پورت M5×0.8 با فیتینگ های SMC (سری KQ2) متصل کنید.
🔶نصب سوئیچ‌های خودکار: سوئیچ‌های D-M9 یا D-A9 را در شیارهای جک با جهت صحیح نصب کنید.
🔶 تنظیم و تست: فشار هوا را تنظیم و حرکت پیستون را با سیگنال دستی تست کنید.
🔶 پرهیز از سرعت غیرمجاز: سرعت پیستون را از 500 میلی متر بر ثانیه بیشتر نکنید.
_____________________________________________________________________________________________________________________
مقایسه مدل MXH با مدلهای مشابه
- سری MXH از SMC در مقایسه با مدلهای مشابه (مانند سری MXS، MXQ از SMC یا جک‌های راهنمادار برندهای دیگر مثل Festo سری DG/ST) و مدل قدیمی خودش (MXH6) تفاوت‌های قابل توجهی دارد.
- نسبت به مدل قدیمی MXH6، سری جدید با گاید خطی گردشی (Circulating Type) لحظه مجاز بالاتری (مثلاً 5.86 نیوتن متر برای Ø20 در Pitch Moment) و وزن کمتری (61 گرم برای MXH6 با کورس 5 میلی متر) ارائه می‌دهد.
- در مقایسه با سری MXS، MXH فشرده تر و سبک تر است و برای کاربردهای با فضای محدود و بارهای متوسط مناسب تر است، در حالی که MXS برای بارهای سنگین تر و حرکات پیچیده تر طراحی شده.
- نسبت به سری MXQ، MXH لحظه مجاز بالاتری در سایزهای مشابه ارائه می‌دهد و اقتصادی تر است، اما MXQ برای سیستم‌های پیشرفته تر با کورس‌های طولانی تر مناسب‌تر است.
- در مقایسه با Festo DG/ST، سری MXH انعطاف پذیری بیشتری در نصب (افقی و عمودی) و گزینه‌های سفارشی (مثل کورس میانی XC19) دارد، اما DG/ST ممکن است در کاربردهای با دقت فوق العاده (Ultra-Precision) برتری داشته باشد. با این حال، استاندارد RoHS و دوام بالای MXH در شرایط صنعتی، آن را از بسیاری رقبا متمایز می‌کند.
