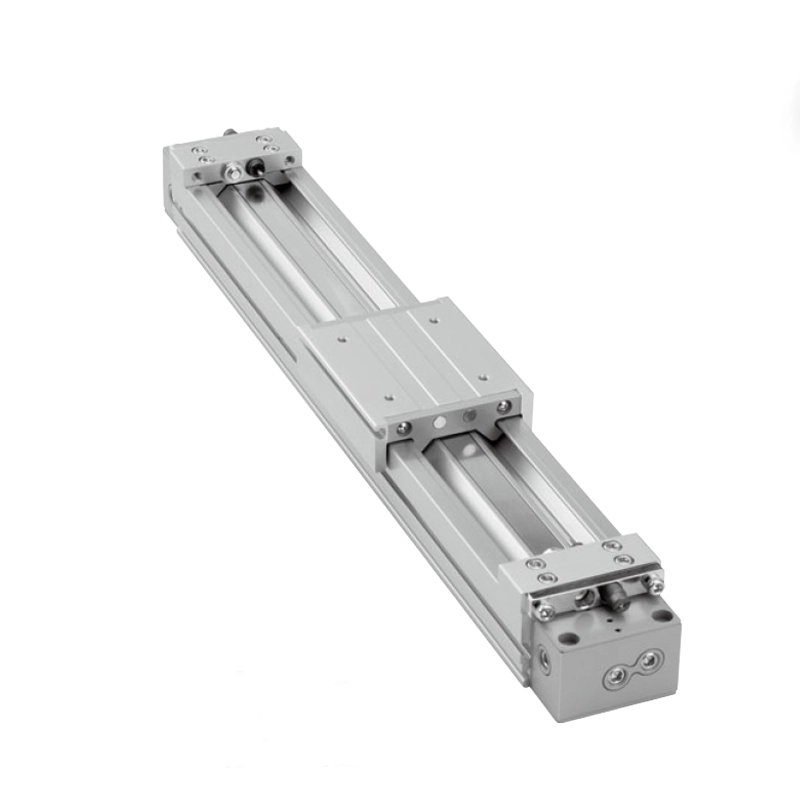

سیلندر رادلس پنوماتیک SMC عملکرد دوطرفه مدل MY1M
مدل MY1M یکی از اعضای پرکاربرد سری جک‌های رادلس MY1 شرکت SMC است که به واسطه‌ی بهره مندی از راهنمای داخلی یاتاقانی (Slide Bearing Guide)، گزینه‌ای کارآمد برای پروژه‌هایی با حرکت خطی منظم، دقت نسبی و تحمل بار جانبی متوسط محسوب می‌شود. در MY1M، پیستون به صورت مکانیکی به اسلایدر متصل بوده و همراه با سیستم راهنمای داخلی، حرکتی پایدار، کنترل شده و کم نوسان را فراهم می‌کند. این طراحی باعث شده تا در صنایع بسته بندی، مونتاژ، انتقال قطعات و سیستم های خودکار، این مدل جایگاه ویژه‌ای پیدا کند؛ خصوصاً جایی که نیاز به حرکت روان و عمر مفید بالا وجود دارد، بدون تحمیل هزینه‌ی بالای مدل‌های پیشرفته‌تر مانند MY1H یا MY1HT.
ساختار مکانیکی و مزیت عملکردی
در این مدل، علاوه‌بر اتصال مکانیکی پیستون و اسلایدر، یک راهنمای یاتاقانی داخلی به‌صورت موازی با پیستون تعبیه شده که حرکت خطی اسلایدر را روی ریل داخلی تثبیت می‌کند. این طراحی باعث می‌شود در هنگام عملکرد، جک در برابر گشتاور پیچشی و بارهای خمشی متوسط مقاومت داشته باشد، بدون اینکه به پیچیدگی ساختار یا هزینه بالا منجر شود.
______________________________________________________________________________________________________________________
ویژگی های کلیدی
🔹راهنمای داخلی یاتاقانی
حرکت روان و پایدار با قابلیت تحمل بار جانبی و گشتاور خمشی در حد متوسط، مناسب برای کاربردهای عمومی صنعتی.
🔹طراحی جمع و جور
جایگزینی مناسب برای جک‌های معمولی میله‌دار در فضاهای فشرده و خطوطی با محدودیت نصب.
🔹سایزبندی متنوع
قابل ارائه در قطرهای Ø16 تا Ø100 و کورس‌های سفارشی تا 5000 میلی متر.
🔹ساختار مکانیکی متصل
پیستون به اسلایدر متصل است، بدون واسطه مغناطیسی، با انتقال مستقیم نیرو و حرکت.
🔹پشتیبانی از سرعت بالا
حرکت خطی با سرعت 100 تا 1000 mm/s بسته به قطر، با حفظ دقت نسبی و پایداری.
🔹سازگاری کامل با سنسورها و یونیت های جانبی
قابل استفاده با انواع واحد تنظیم کورس، ضربه‌گیرها (A، L، H Units) و سنسورهای مغناطیسی.
🔹قیمت متعادل نسبت به عملکرد
توازن بین هزینه و قابلیت‌ها، گزینه‌ای مناسب برای پروژه‌هایی با بودجه متوسط.
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| سری | MY1M |
| نوع عملکرد | دوطرفه (Double Acting) |
| قطر داخلی (Bore Sizes) | Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 |
| کورس قابل سفارش | تا 5000 mm |
| فشار کاری | 0.1 تا 0.8 MPa |
| سرعت پیستون | 100–1000 mm/s (کمی کمتر از مدل‌های بدون راهنما) |
| نوع ضربه‌گیر | Air Cushion یا Rubber Bumper (بسته به سایز) |
| دمای کاری | 5°C تا 60°C |
| نصب سنسور | امکان نصب مستقیم سنسور مغناطیسی |
| قابلیت تنظیم کورس | با استفاده از یونیت A/L/H قابل پیاده سازی |
ویژگی های نصب و راه اندازی
اگر به‌دنبال جک پنوماتیکی مقرون‌به‌صرفه برای بخش‌های مختلف سیستم اتوماسیون خود هستید، برند ایرماتیک می‌تواند گزینه‌ای مناسب و اقتصادی باشد. «مشاهده لیست قیمت جک پنوماتیک ایرماتیک» علاوه بر برند SMC، بخش فروش و بازرگانی پنوماتیک هاب آماده دریافت سفارش مشتریان گرامی برای تأمین جک‌های پنوماتیک از سایر برندهای اروپایی، از جمله فستو اصل آلمان می‌باشد.برای آشنایی با محصولات موجود، می‌توانید به صفحه “انواع جک پنوماتیک رادلس فستو” مراجعه فرمایید. در این صفحه اطلاعات فنی و مشخصات کامل محصولات در دسترس شما قرار گرفته است.در صورت نیاز به استعلام موجودی یا ثبت سفارش محصولات وارداتی، لطفاً با کارشناسان فروش پنوماتیک هاب تماس بگیرید.
مقایسه جک رادلس SMC مدل MY1M با سایر مدل های مشابه
✔ مدل MY1M نسبت به نسخه پایه MY1B از یک راهنمای داخلی یاتاقانی برخوردار است که موجب افزایش پایداری در حرکت و تحمل بهتر بارهای جانبی می‌شود. در حالی که MY1B برای کاربردهای ساده و اقتصادی مناسب است، MY1M گزینه‌ای متعادل برای پروژه‌های صنعتی عمومی با نیاز به حرکت روان و قابل اعتماد است.
✔ در مقایسه با MY1C که دارای راهنمای غلطکی است، MY1M دوام بالاتری دارد ولی در حرکت‌های پرسرعت یا فوق‌العاده نرم، کمی عقب‌تر است. MY1C بیشتر برای کاربردهایی با نیاز به حرکت بدون لرزش و اصطکاک کم پیشنهاد می‌شود.
✔ در برابر MY1H که از راهنمای خطی دقیق استفاده می‌کند، MY1M سبک‌تر و کم‌هزینه‌تر است اما دقت موقعیت یابی پایین‌تری دارد. بنابراین MY1H برای کاربردهای با حساسیت بالا مانند خطوط مونتاژ دقیق مناسب‌تر است.
✔در نهایت، MY1HT به‌عنوان قوی‌ترین مدل این سری، برای بارهای سنگین، گشتاورهای زیاد و سیستم‌های مکانیکی سنگین طراحی شده و به‌مراتب از MY1M مقاوم‌تر، اما سنگین‌تر و گران‌تر است.
