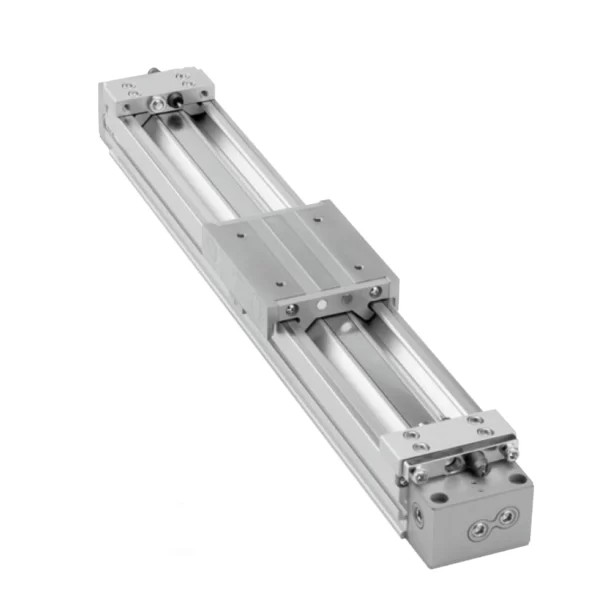

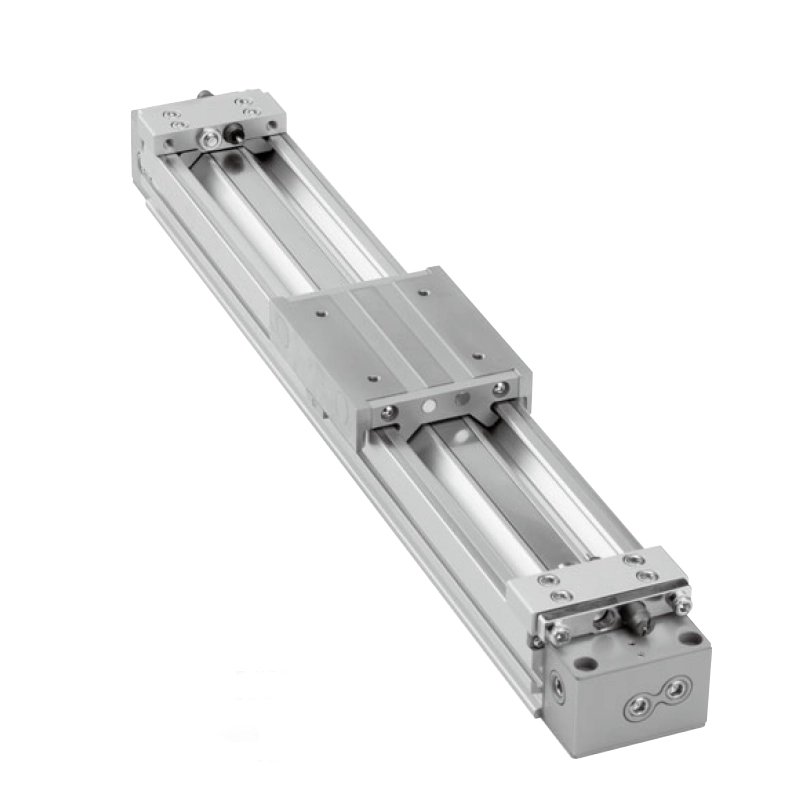

سیلندر رادلس پنوماتیک SMC عملکرد دوطرفه مدل MY1C
مدل MY1C از سری جک‌های رادلس شرکت SMC با بهره‌گیری از راهنمای داخلی غلطکی (Cam Follower)، پاسخی حرفه‌ای به نیاز صنعت برای دستیابی به حرکت‌های خطی سریع، روان، بی صدا و کم استهلاک است. ساختار مکانیکی این مدل به گونه‌ای طراحی شده که با کاهش اصطکاک داخلی و جذب ضربه‌های حرکتی، حرکت یکنواخت و بدون نوسان را در تمام طول کورس تضمین می‌کند. این ویژگی‌ها MY1C را به گزینه‌ای ایده‌آل برای کاربردهایی مانند برش لیزری، سیستم‌های لیبل‌زنی، دستگاه‌های بسته بندی سریع، تغذیه خودکار و مکانیزم‌های Pick & Place با سرعت بالا تبدیل کرده است. در پروژه‌هایی که تکرارپذیری، نرمی حرکت و کارکرد مداوم با سرعت بالا اولویت دارد، مدل MY1C با عملکردی پایدار و طراحی بهینه، از بهترین انتخاب‌های موجود در رده‌ی خود به‌شمار می‌رود.
ویژگی های کلیدی
مجهز به راهنمای غلطکی (Cam Follower Guide) با عملکرد نرم و کم اصطکاک
حرکت بسیار روان و بی لرزش حتی در کورس‌های بلند
سرعت عملکرد بالا بدون ایجاد نویز یا افت کنترل
طراحی جمع و جور با قابلیت نصب در فضاهای محدود
مناسب برای حرکت‌های مکرر و پرسرعت در خطوط تولید
قابل استفاده در قطرهای Ø16 تا Ø100 و کورس‌های تا 5000 mm
پشتیبانی کامل از نصب سنسورهای مغناطیسی، یونیت کاهش ضربه، و سیستم تنظیم کورس
دارای ساختار مقاوم در برابر سایش و استهلاک
نگهداری آسان با قابلیت تعویض غلطک‌ها در صورت نیاز
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| سری | MY1C |
| نوع عملکرد | دوطرفه (Double Acting) |
| قطر داخلی (Bore Sizes) | Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 mm |
| کورس قابل سفارش | 1 تا 5000 mm (سفارشی تا 6 متر هم ممکنه) |
| فشار کاری | 0.1 تا 0.8 MPa |
| فشار تست | 1.2 MPa |
| سرعت عملکرد | 100 تا 1500 mm/s (بالاتر از MY1M) |
| نوع ضربه‌گیر | Air Cushion یا Rubber Bumper بسته به سایز |
| دمای کاری | 5°C تا 60°C |
| نصب سنسور | امکان نصب در شیار مخصوص روی بدنه |
| راهنمای داخلی | Cam Follower (غلطکی فلزی با مقاومت بالا) |
| ویژگی خاص | حرکت نرم، کم‌صدا، مناسب برای سرعت بالا و چرخه کاری زیاد |
ویژگی های نصب و راه اندازی
نکات نگهداری و تعمیرات
✔ نوار آب‌بندی هر 2 تا 3 سال بررسی و در صورت نیاز تعویض شود.
✔ غلطک‌های داخلی MY1C پس از 5 میلیون سیکل یا در صورت شنیده شدن صدای غیرعادی چک شوند.
✔ در فشار زیر 0.3MPa، دقت و سرعت کاهش می‌یابد، لذا توصیه به استفاده از 0.5MPa به بالا می‌شود.
✔ از روان‌کننده‌های سبک برای کاهش استهلاک در ریل‌ها استفاده شود.
اگر به‌دنبال جک پنوماتیکی مقرون‌به‌صرفه برای بخش‌های مختلف سیستم اتوماسیون خود هستید، برند ایرماتیک می‌تواند گزینه‌ای مناسب و اقتصادی باشد. «مشاهده لیست قیمت جک پنوماتیک ایرماتیک» علاوه بر برند SMC، بخش فروش و بازرگانی پنوماتیک هاب آماده دریافت سفارش مشتریان گرامی برای تأمین جک‌های پنوماتیک از سایر برندهای اروپایی، از جمله فستو اصل آلمان می‌باشد.برای آشنایی با محصولات موجود، می‌توانید به صفحه “انواع جک پنوماتیک رادلس فستو” مراجعه فرمایید. در این صفحه اطلاعات فنی و مشخصات کامل محصولات در دسترس شما قرار گرفته است.در صورت نیاز به استعلام موجودی یا ثبت سفارش محصولات وارداتی، لطفاً با کارشناسان فروش پنوماتیک هاب تماس بگیرید.
محدودیت‌ها و شرایط خاص عملکرد
در دماهای بالاتر از 60°C عملکرد MY1C دچار اختلال می‌شود.
در محیط‌های بسیار پر گرد و غبار، مدل MY1M به‌جای MY1C پیشنهاد می‌شود.
در کورس‌های بالای 3 متر، نصب براکت وسط الزامی است برای جلوگیری از افتادگی میله راهنما.
سنسورهای قدیمی با زمان پاسخ بالا ممکن است با حرکت نرم MY1C هماهنگ نباشند.
______________________________________________________________________________________________________________________
مقایسه جک رادلس SMC مدل MY1C با سایر مدل های مشابه
✔ مدل MY1C با داشتن راهنمای غلطکی (Cam Follower) نسبت به مدل‌های دیگر سری MY1، عملکردی روان‌تر، کم‌صدا‌تر و با اصطکاک کمتر ارائه می‌دهد. این ویژگی باعث می‌شود برای حرکت‌های سریع، رفت و برگشتی، با تکرار زیاد و لرزش کم، انتخاب بسیار مناسبی باشد.
✔ در مقایسه با MY1B که فاقد هرگونه راهنمای داخلی است، MY1C پایدارتر، دقیق‌تر و حرفه‌ای‌تر است و تحمل بهتری در برابر بارهای ناهم‌محور دارد.
✔ نسبت به مدل MY1M که از یاتاقان لغزشی استفاده می‌کند، MY1C دارای اصطکاک کمتر و طول عمر بالاتر در سرعت‌های بالا است؛ اما MY1M ممکن است در محیط های پر گردوغبار عملکرد مطمئن‌تری داشته باشد.
✔ در برابر MY1H (مدل با راهنمای خطی دقیق)، MY1C سبک‌تر و سریع‌تر است، ولی دقت موقعیت‌یابی و تحمل گشتاور آن کمتر است. MY1H برای کاربردهای دقیق با بار سنگین مناسب‌تر است، در حالی که MY1C برای حرکت سریع و نرم با بار متوسط طراحی شده.
✔ در مقایسه با مدل MY1HT که برای بارهای سنگین و شرایط صنعتی خشن ساخته شده، MY1C سبک‌تر، ارزان‌تر و پرسرعت‌تر است اما نمی‌تواند همان بار و فشار مکانیکی را تحمل کند.
