توضیحات

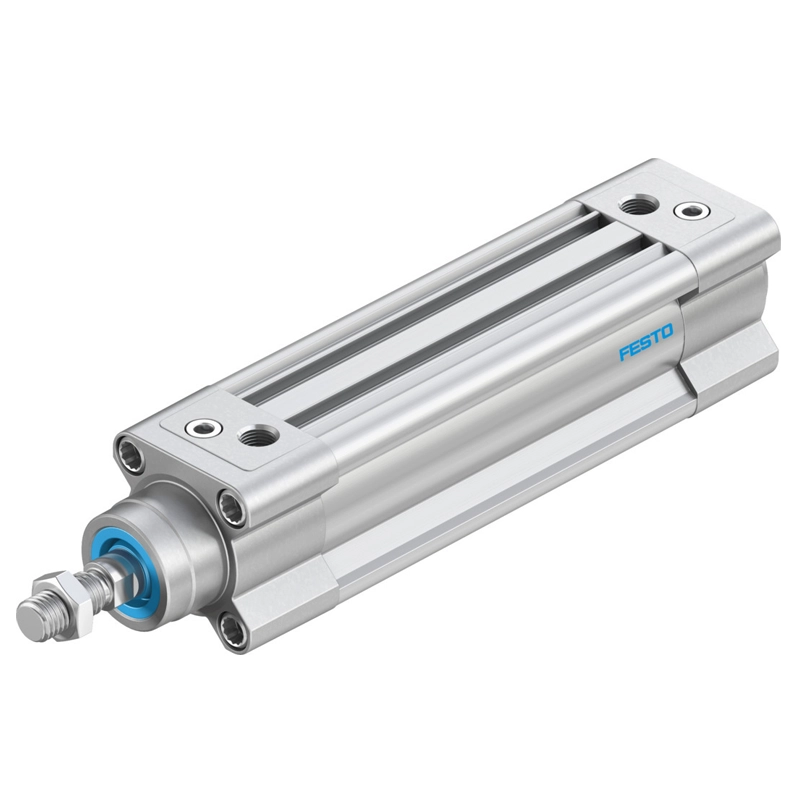

جک پنوماتیک پروفیلی فستو مدل – DSBC-32- -PPVA-N3
سیلندر ایزو DSBC-32- -PPVA-N3 از شرکت فستو، محصولی پیشرفته و سازگار با استاندارد ISO 15552 است که برای کاربردهای صنعتی نیازمند حرکت خطی دقیق و قابل تنظیم طراحی شده است. این سیلندر با قطر پیستون 32 میلی‌متر و دامنه کورس 1 تا 2800 میلی‌متر، از بدنه‌ای مقاوم از جنس آلومینیوم کارشده آنودایز شده و شفت پیستون از فولاد آلیاژی باکیفیت بهره می‌برد. با قابلیت‌هایی نظیر ضربه‌گیری پنوماتیکی قابل تنظیم در هر دو انتها و امکان نصب حسگرهای مجاورتی، این محصول انتخابی ایده‌آل برای سیستم‌های اتوماسیون صنعتی، خطوط تولید، و محیط‌های با استانداردهای تمیزی بالاست.
ویژگی‌های کلیدی محصول
- عملکرد دوطرفه: امکان اعمال نیرو در هر دو جهت برای کنترل دقیق حرکت.
- ضربه‌گیری قابل تنظیم: سیستم پنوماتیکی قابل تنظیم در هر دو انتها برای کاهش ضربات.
- حسگرپذیری: قابلیت نصب حسگرهای مجاورتی برای پایش موقعیت پیستون.
- مقاومت در برابر خوردگی: کلاس CRC2، مناسب برای محیط‌های با تنش متوسط.
- فشار کاری گسترده: عملکرد پایدار در محدوده 0.6 تا 12 بار.
- دامنه دمایی وسیع: کارایی مطمئن در بازه -20 تا 80 درجه سانتی‌گراد.
- پشتیبانی از روغن‌کاری: امکان استفاده از هوای فشرده روان‌کاری‌شده برای دوام بیشتر.
- مواد باکیفیت: آلومینیوم آنودایز شده، فولاد آلیاژی، و آب‌بندهای TPE-U(PU).
- سازگاری با محیط تمیز: انطباق با کلاس 6 استاندارد ISO 14644-1.
- کورس قابل تنظیم: طول کورس 1 تا 2800 میلی‌متر برای انعطاف‌پذیری بالا.
- استاندارد ISO 15552: طراحی مطابق با استانداردهای جهانی برای تعویض‌پذیری.
- ساختار پروفیلی مقاوم: بدنه پروفیلی آلومینیومی برای استحکام و سبکی.
___________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
|---|---|
| مدل شیر | DSBC-32- -PPVA-N3 |
| طول کورس (Stroke | 1 تا 2800 میلی‌متر (قابل تنظیم) |
| قطر پیستون (Piston Diameter) | 32 میلی‌متر |
| دمای کاری | -20°C تا +80°C |
| ضربه‌گیر | پنوماتیکی قابل تنظیم در هر دو انتها |
| طول ضربه‌گیر | 17 میلی‌متر |
| جنس بدنه سیلندر | آلومینیوم کارشده با روکش آنودایز صاف |
| نوع عملکرد | دوطرفه (Double-Acting) |
| فشار کاری | 0.6 تا 12 بار (0.06 تا 1.2 مگاپاسکال) |
| اتصال پنوماتیکی | G1/8 |
| جنس شفت پیستون | فولاد آلیاژی باکیفیت |
| جنس آب‌بندها | TPE-U(PU) |
ویژگی‌های نصب و راه‌اندازی
- نصب انعطاف‌پذیر: قابل نصب در هر جهت بدون تأثیر بر کارایی محصول.
- اتصال G1/8: مجهز به رزوه استاندارد G1/8 برای اتصال سریع به سیستم هوای فشرده.
- گزینه‌های نصب: امکان نصب با رزوه داخلی یا استفاده از لوازم جانبی فستو.
- ضربه‌گیری قابل تنظیم: کاهش ضربات با سیستم پنوماتیکی قابل تنظیم در هر دو انتها.
- حسگرپذیری: دارای شیارهای استاندارد برای نصب حسگرهای موقعیت.
- وزن سبک: 465 گرم وزن پایه، مناسب برای سازه‌های با بار کم.
- مقاومت محیطی: کلاس CRC2، مقاوم در برابر تنش خوردگی متوسط.
- استاندارد ISO 15552: سازگار با سیستم‌های استاندارد موجود.
- دمای کاری: عملکرد مطلوب در بازه -20 تا 80 درجه سانتی‌گراد.
- روغن‌کاری: قابل استفاده با یا بدون روان‌کاری هوای فشرده.
- نصب سریع: طراحی ساده با اتصالات استاندارد برای راه‌اندازی آسان.
- نیروی قابل تنظیم: فشار کاری 0.6 تا 12 بار برای تنظیم نیروی خروجی.
