جک پنوماتیک مگنت دار SMC با کوپل مغناطیسی داخلی مدل CY1R

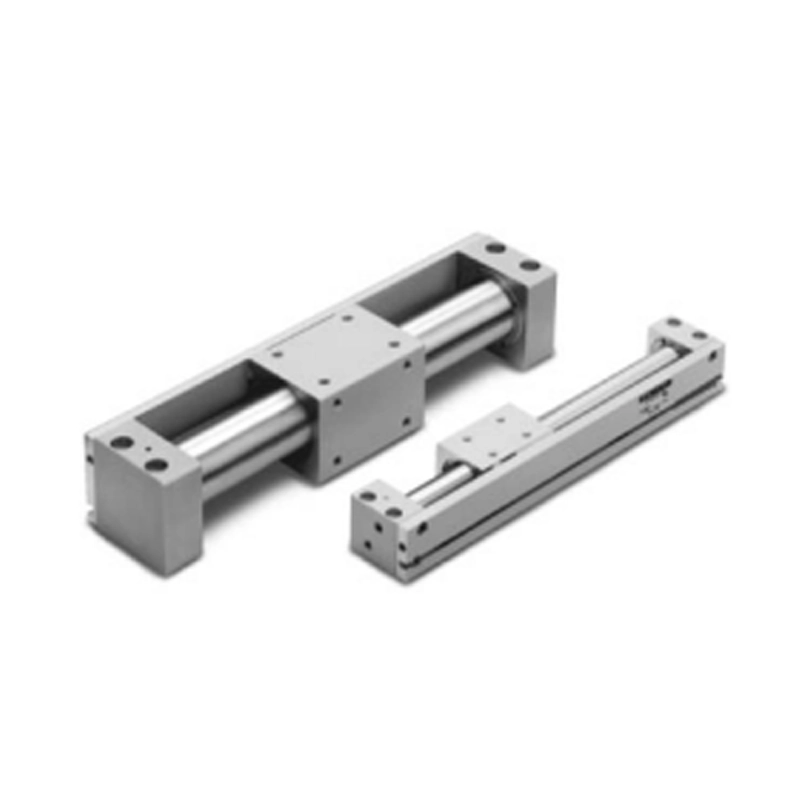

جک مغناطیسی CY1R یکی از محصولات پرکاربرد و قابل اعتماد از سری سیلندرهای بدون شفت (Rodless) شرکت SMC است که با طراحی پیشرفته خود، برای نصب مستقیم روی سطح تجهیزات صنعتی بهینه‌سازی شده است. این جک با بهره‌گیری از مکانیزم کوپلینگ مغناطیسی داخلی بین پیستون و اسلایدر، بدون استفاده از شفت بیرونی، حرکتی روان، دقیق و بدون نشتی ایجاد می‌کند.در ساختار CY1R، پیستون داخلی که درون سیلندر حرکت می‌کند، به یک اسلایدر خارجی متصل نیست؛ بلکه به‌واسطه نیروی مغناطیسی قوی و پایدار، با آن همگام شده است. این طراحی باعث حذف هرگونه سوراخ خروجی، کاهش نشتی هوا و افزایش طول عمر قطعه می‌شود.
اطلاعات کلیدی CY1R
کوپلینگ مغناطیسی داخلی: برای حرکت نرم و بدون نشتی.
نصب آسان و سریع : با براکت استاندارد.
- تنوع در قطر سیلندر از ø6 تا ø63.
- دو مدل نگهدارندگی مغناطیسی: نوع H (قوی) و L (معمولی).
- قابلیت نصب مستقیم روی سطوح (Direct Mount): بدون نیاز به تجهیزات راهنما.
امکان نصب ریل و سوئیچ موقعیت یاب (Auto Switch Rail).
مناسب برای کاربردهای عمومی، پرفشار و با فضای محدود.
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | CY1R |
| نوع عملکرد | Rodless با کوپلینگ مغناطیسی داخلی |
| قطر داخلی (Bore Sizes) | 6، 10، 15، 20، 25، 32، 40، 50، 63 mm |
| طول کورس استاندارد | تا 1000mm (سفارشی تا 2000mm یا بیشتر) |
| فشار کاری مجاز | 0.18 تا 0.7 MPa |
| فشار تحملی | 1.05 MPa |
| سرعت پیستون | 50 تا 500 mm/s |
| نوع ضربه‌گیر | ضربه‌گیر لاستیکی در دو انتها |
| دمای محیط و سیال | -10 تا +60 درجه سانتی گراد |
| قدرت نگهدارندگی مغناطیسی | تا 2256N در مدل H/63mm |
| نصب ریل سوئیچ | امکان‌پذیر (در مدل با سوئیچ ریل) |
| وزن کلی | از 0.092kg (مدل 6mm) تا 5.45kg (مدل 63mm) |
اطلاعات تخصصی مدل CY1R
🔹 حداکثر ظرفیت جذب شوک
اگرچه معمولاً در مشخصات عمومی ذکر نمی‌شود، CY1R در دو انتهای کورس به ضربه‌گیر لاستیکی (Rubber Bumper) مجهز شده که تا حدی توانایی جذب انرژی جنبشی پیستون رو دارد. اما برای کاربردهایی که بار حرکتی بالایی دارند یا در سرعت بالا متوقف می‌شوند، باید جذب کننده شوک (Shock Absorber) جداگانه در طراحی لحاظ شود. این نکته در دوام و صدای عملکرد بسیار مهم است.
🔹 حالت مغناطیسی در محیط‌های خاص
اگر در محیط‌هایی با میدان مغناطیسی خارجی زیاد (مثلاً کنار موتورهای القایی بزرگ یا ترانسفورماتورها) از CY1R استفاده می‌کنید، ممکنه عملکرد کوپلینگ مغناطیسی مختل شود. در این شرایط توصیه می‌شود از مدل‌هایی با محافظ مغناطیسی استفاده شود یا مسیر دور از میدان طراحی شود.
🔹قابلیت عملکرد دوطرفه و تنظیم کورس با استوپر مکانیکی
مدل CY1R، اگر به دو پورت ورودی/خروجی هوا مجهز شود، قابلیت عملکرد دوطرفه (Double-Acting) دارد. اما در صورت نیاز به توقف در نقاط خاص کورس، می‌توانید از استوپرهای مکانیکی خارجی با کلید محدودکننده (Auto Switch) استفاده کنید.
اگر به دنبال جک‌های پنوماتیک با کیفیت و قیمت مقرون‌به‌صرفه برای سیستم‌های اتوماسیون خود هستید، برند ایرماتیک می‌تواند گزینه‌ای عالی باشد. این برند، به دلیل هزینه‌های پایین و عملکرد مطلوب، انتخاب بسیاری از مشتریان در صنایع مختلف است. “مشاهده لیست قیمت جک پنوماتیک ایرماتیک”. علاوه بر این، پنوماتیک هاب ارائه دهنده محصولات از برندهای معتبر جهانی همچون SMC و فستو آلمان است و آماده است تا نیازهای خاص شما را در این زمینه برآورده کند. اگر قصد دارید با انواع جک‌های پنوماتیک مگنت دار فستو آشنا شوید، کافی است به صفحه اختصاصی “انواع جک پنوماتیک مگنت دار فستو” مراجعه کنید تا مشخصات فنی و جزئیات آن‌ها را بررسی نمایید. برای ثبت سفارش یا استعلام موجودی، تیم فروش ما در پنوماتیک هاب آماده ارائه مشاوره و خدمات لازم به شما می‌باشد.
جزئیات نصب و راه اندازی
نصب مستقیم با پیچ از طریق درپوش‌های انتهایی – ساده و بدون قطعه اضافی
در صورت وجود فاصله بین سطح نصب و سیلندر – از فاصله‌گذار (Spacer) استفاده شود
هرگز بار جانبی یا لنگ به اسلایدر وارد نکنید – باید راهنما داشته باشید
برای بارهای eccentric یا سنگین – راهنمای جانبی توصیه می‌شود
از چرخش اسلایدر جلوگیری کنید – توسط شفت یا راهنمای دیگر کنترل شود
نیروی مغناطیسی قوی است – در تعمیرات با احتیاط کامل جدا شود
در کاربرد عمودی، به وزن بار توجه ویژه داشته باشید – اگر از حد مجاز بیشتر شود، ممکن است مگنت از هم جدا شود
______________________________________________________________________________________________________________________
مقایسه جک پنوماتیک مدل CY1R
🔹 مقایسه با مدل CY1B (مدل پایه)
مدل CY1B را می‌توان نقطه‌ی ورود به خانواده‌ی سیلندرهای Rodless مغناطیسی دانست. در مقایسه با آن، CY1R با یک سطح ارتقاء یافته، امکان نصب مستقیم و محکم به بدنه‌ی دستگاه یا شاسی را فراهم می‌سازد. این ویژگی باعث افزایش پایداری مکانیکی و سهولت در یکپارچه‌سازی با سیستم‌های صنعتی می‌شود. در حالی‌که CY1B بیشتر در کاربردهای ساده، کم‌هزینه یا تستی مورد استفاده قرار می‌گیرد، CY1R انتخابی حرفه‌ای‌تر برای محیط‌های صنعتی واقعی است.
🔹 مقایسه با مدل CY1S (با راهنمای لغزشی)
مدل CY1S از نظر ساختار به CY1R شباهت دارد، با این تفاوت که به راهنمای داخلی از نوع لغزشی (Slide Bearing) مجهز شده و حرکت نرم‌تر و یکنواخت‌تری را در طول کورس فراهم می‌کند. در کاربردهایی که بار eccentric یا نوسانی وجود دارد و نرمی حرکت اهمیت بیشتری دارد، CY1S عملکرد بهتری ارائه می‌دهد. اما در شرایطی که سادگی طراحی، هزینه کمتر و مقاومت قابل‌قبول در برابر عوامل محیطی اولویت دارند، CY1R انتخاب مناسبی است.
🔹 مقایسه با مدل CY1L (با بوش ساچمه‌ای)
CY1L برای کاربردهایی طراحی شده است که در آن‌ها بارهای جانبی غیرمتمرکز (eccentric) و کورس‌های بلند وجود دارد. استفاده از بوش ساچمه‌ای (Ball Bushing) در این مدل، حرکت بسیار روان و کاهش سایش را تضمین می‌کند. با این حال، CY1R به‌واسطه‌ی ابعاد جمع‌وجور، ساختار ساده و کاهش نیاز به اجزای اضافی، گزینه‌ای مناسب‌تر در فضاهای محدود و طراحی‌های اقتصادی است.
🔹 مقایسه با مدل‌های CY1H و CY1HT (با راهنمای خطی دقیق)
مدل‌های CY1H و CY1HT در رده‌ی سیلندرهای دقیق، پرقدرت و سنگین‌کار قرار می‌گیرند. این مدل‌ها به‌ترتیب دارای راهنمای خطی یک‌محوره و دو‌محوره (Linear Guide) هستند و برای استفاده در عملیات‌هایی مانند Pick & Place، خطوط مونتاژ دقیق، CNC و حمل بارهای سنگین با حساسیت بالا طراحی شده‌اند. در مقابل، CY1R بیشتر برای کاربردهای عمومی، بارهای متوسط و نیازهای معمول صنعتی در نظر گرفته شده و انتخابی متعادل بین سادگی، کارایی و هزینه محسوب می‌شود.
