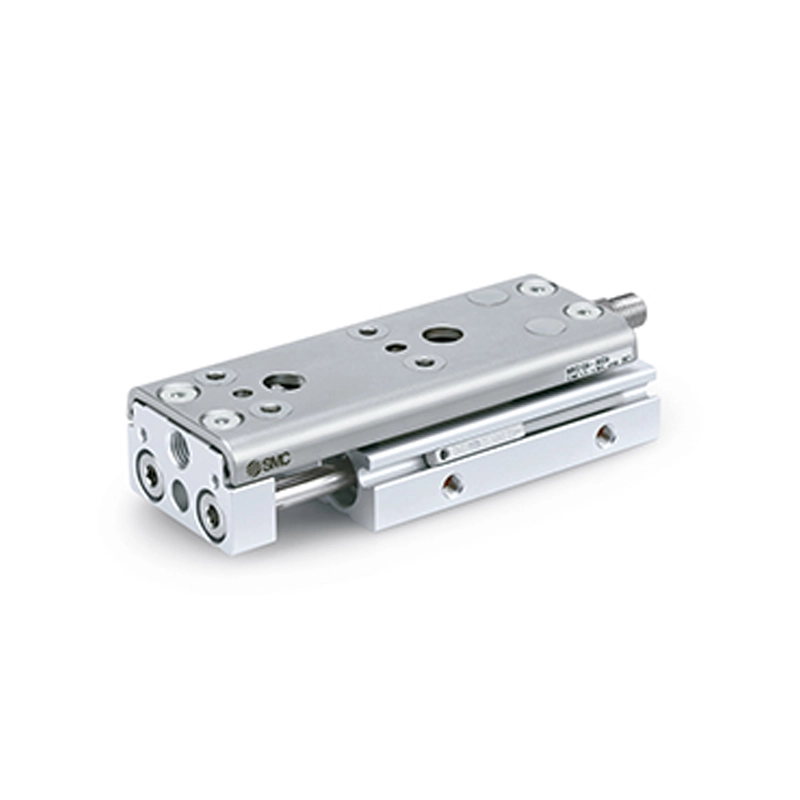

جک پنوماتیک راهنمادار خطی با عملکرد کشویی بادی SMC مدل MXQ

سری MXQ با اکچویتور کشویی بادی (Air Slide Table) پیشرفته از برند SMC است که با طراحی فشرده و عملکرد دقیق، برای کاربردهای جابجایی، موقعیت‌ یابی و مونتاژ قطعات سبک تا متوسط در خطوط تولید اتوماسیون صنعتی طراحی شده است. این سری دارای انواع مختلف با ویژگی‌هایی مانند کاهش وزن، کاهش ارتفاع، نصب آسان سوئیچ‌های خودکار، و گزینه‌های عملکردی قابل سفارشی‌ سازی از جمله دمپر، استاپر فلزی و قفل انتهایی است.

برتری‌ های اصلی محصول

طراحی فشرده با وزن و ارتفاع کاهش یافته
قابلیت نصب اتو سوئیچ در دو طرف یا یک طرف (بسته به مدل)
پشتیبانی از چند نوع تنظیم‌ کننده ضربه (stroke adjusters)
امکان انتخاب از بین انواع استاپرها: لاستیکی، فلزی، شوک‌گیر
گزینه‌های سفارشی‌ سازی مانند قفل انتهایی، لوله‌کشی محوری و گریس مخصوص صنایع غذایی
دقت تکرار مکان‌یابی بالا (±0.05mm یا کمتر)
قابل استفاده با ابعاد سوراخ داخلی Ø6 تا Ø25

______________________________________________________________________________________________________________________

مشخصات فنی اصلی

مشخصه	مقدار
مدل	MXQ
نوع عملکرد	دو طرفه (Double Acting)
قطر داخلی	Ø8 و Ø12 میلی‌ متر (برای مدل MXQ-C)
کورس حرکتی	از 10mm تا 100mm بسته به قطر
فشار کاری	0.15 تا 0.7 MPa
فشار تست	1.05 MPa
دمای کاری	-10 تا +60 درجه سانتی‌گراد
نوع پورت	تک طرفه
سرعت عملکرد	50 تا 500 mm/s
سیستم روغن‌کاری	بدون روغن (Non-lube)
کوشن داخلی	ضربه‌گیر لاستیکی / فلزی / شوک‌ گیر (بسته به مدل)
سایز بُر	Ø6, Ø8, Ø12, Ø16, Ø20, Ø25
نوع پورت	تک‌ طرفه

اگر در جست‌وجوی جک‌ های پنوماتیک با کیفیت برتر و قیمت مقرون‌به‌صرفه برای سیستم‌های اتوماسیون صنعتی خود هستید، برند ایرماتیک گزینه‌ای ایده‌آل محسوب می‌شود. این برند به دلیل عملکرد پایدار و هزینه‌های اقتصادی، انتخابی محبوب در میان صنایع مختلف است. برای کسب اطلاعات بیشتر، می‌توانید به “صفحه لیست قیمت جک‌های پنوماتیک ایرماتیک” مراجعه کنید. همچنین، پنوماتیک هاب به‌عنوان تأمین‌کننده محصولات برندهای برجسته جهانی مانند SMC و Festo آلمان، آماده پاسخ‌گویی به نیازهای تخصصی شما در حوزه اتوماسیون صنعتی است. اگر مایل به آشنایی با انواع جک‌های پنوماتیک راهنمادار فستو هستید کافی است به “صفحه اختصاصی جک‌های راهنمادار فستو” سر بزنید و جزئیات فنی و مشخصات کامل محصولات را بررسی کنید. تیم فروش ما در پنوماتیک هاب با افتخار برای ارائه مشاوره، بررسی موجودی یا ثبت سفارش در کنار شماست.

ویژگی‌های نصب و راه‌ اندازی

قابلیت نصب از پهلو با پیچ‌های بدنه یا نصب از زیر
ابعاد نصب مشابه سری‌ های قبلی MXQ (قابلیت جایگزینی ساده)
شیارهای نصب اتو سوئیچ در دو طرف برای انعطاف در سیم‌کشی
سازگاری با استاپرها و تنظیم‌کننده‌های ضربه قابل تعویض
انواع روش‌های نصب adjuster برای افزایش دقت توقف
گزینه نصب centralized adjuster برای تنظیم آسان مرکز حرکت

______________________________________________________________________________________________________________________

مقایسه مدل‌ های مختلف Air Slide Table سری MXQ

MXQ-A – مدل دو پورت (Double-Ported Type)

این مدل یک انتخاب استاندارد و همه‌کاره است. دارای پورت‌ها و شیار نصب سوئیچ در دو سمت است که باعث انعطاف‌ پذیری بیشتر در سیم‌کشی و لوله‌کشی می‌شود. نسبت به مدل‌های قبلی خود تا 22٪ سبک‌ تر و 10٪ کوتاه‌ تر طراحی شده. مناسب برای اکثر کاربردهای عمومی صنعتی.

MXQ-B – مدل با نیروی رانش پایین و استحکام بالا (Low Thrust with High Rigidity)

این مدل برای کاربردهایی طراحی شده که نیاز به دقت بالا در موقعیت‌ یابی و ثبات بالا در طول حرکت دارند، اما نیروی زیادی برای جابجایی لازم نیست. به‌خاطر ساختار محکم خود، لرزش و انحراف در حرکت به حداقل می‌رسد. مناسب برای ابزارهای دقیق، رباتیک سبک و مونتاژهای حساس.

MXQ-C – مدل تک‌پورت با طراحی کم‌ارتفاع (Single Side-Ported Type)

ویژگی متمایز این مدل، پورت و شیار نصب سوئیچ فقط در یک طرف بدنه است. این طراحی باعث می‌شود فضای نصب بسیار کمتر شود و برای محیط‌هایی که محدودیت فضا دارند یا سیم‌کشی باید در یک طرف باشد، ایده‌آل است. ارتفاع کلی این مدل از سایر مدل‌ها کمتر است.

MXQ (Height Interchangeable) – مدل هم‌ ارتفاع با مدل‌های قدیمی

این مدل برای مواردی طراحی شده که نیاز به جایگزینی مستقیم مدل‌های قدیمی‌تر بدون تغییر در ابعاد نصب وجود دارد. بدون افزایش یا کاهش در ارتفاع نسبت به مدل‌های قبلی، نصب سریع و بدون نیاز به اصلاح در طراحی ماشین‌ آلات را فراهم می‌کند.
