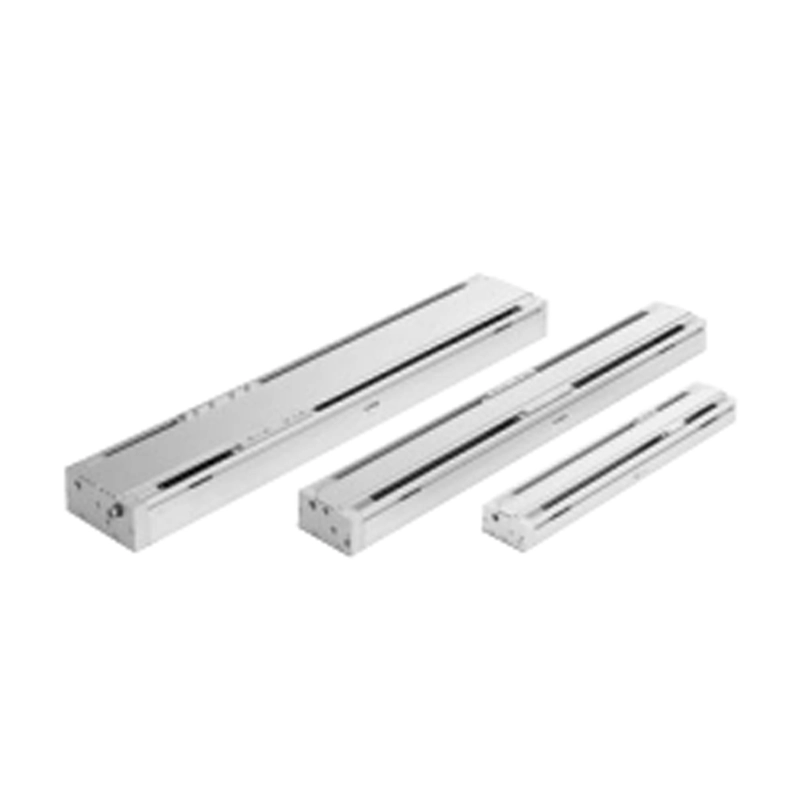

جک مگنتی پنوماتیک SMC با راهنمای خطی داخلی یک محوره مدل CY1H
مدل CY1H از سری پیشرفته‌ی سیلندرهای Rodless شرکت SMC، یک جک مغناطیسی دقیق و مقاوم با راهنمای خطی داخلی یک محوره (Built-in Linear Guide) است که برای کاربردهای سنگین، پرسرعت و با دقت موقعیت گیری بالا طراحی شده است. در این مدل، پیستون داخلی از طریق کوپل مغناطیسی به اسلایدر خارجی متصل شده و اسلایدر به‌صورت دقیق توسط ریل راهنمای داخلی هدایت می‌شود. این ویژگی‌ها، CY1H را به گزینه‌ای حرفه‌ای برای پروژه‌های اتوماسیون با نیاز مکانیکی پیچیده، تبدیل کرده است.
برتری های اصلی
مجهز به راهنمای خطی داخلی (Linear Guide) برای پایداری و دقت بالا
حرکت نرم و بدون لغزش حتی در سرعت‌های بالا
دارای کوپلینگ مغناطیسی داخلی، بدون نشتی هوا
مناسب برای بارهای eccentric و نیروهای جانبی متوسط تا سنگین
قابلیت نصب سوئیچ موقعیت یاب اتوماتیک (Auto Switch)
تحمل بالا در برابر بار و گشتاور، با حفظ دقت حرکتی
ساختار فشرده و مقاوم در برابر لرزش‌های محیطی
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | CY1H |
نوع عملکرد | Rodless با کوپلینگ مغناطیسی و راهنمای خطی داخلی |
| قطر داخلی (Bore Sizes) | 15، 20، 25، 32، 40، 50، 63 mm |
طول کورس استاندارد | تا 1000 mm (سفارشی تا 2000 mm یا بیشتر) |
| فشار کاری مجاز | 0.18 تا 0.7 MPa |
| فشار تحملی | 1.05 MPa |
| سرعت پیستون | 50 تا 500 mm/s |
نوع ضربه‌گیر | ضربه‌گیر لاستیکی در دو انتها |
| دمای محیط و سیال | -10 تا +60 درجه سانتی گراد |
راهنما | Linear Guide یک‌محوره داخلی |
قدرت نگهداری مغناطیسی | بالا (بسته به قطر، تا بیش از 2000 N) |
سازگاری با سوئیچ مغناطیسی | دارد (مانند D-M9P، D-A93 و غیره) |
اگر به‌دنبال جک‌های پنوماتیک با کیفیت بالا و قیمت مناسب برای سیستم‌های اتوماسیون صنعتی خود هستید، برند ایرماتیک می‌تواند انتخابی هوشمندانه باشد. این برند به دلیل عملکرد قابل اعتماد و قیمت اقتصادی، مورد توجه بسیاری از مشتریان در صنایع گوناگون قرار گرفته است. برای مشاهده جزئیات بیشتر می‌توانید به “صفحه لیست قیمت جک پنوماتیک ایرماتیک” مراجعه کنید. علاوه بر آن، پنوماتیک هاب تأمین کننده محصولات از برندهای معتبر جهانی مانند SMC و Festo آلمان نیز هست و آماده پاسخ گویی به نیازهای تخصصی شما در حوزه اتوماسیون صنعتی می‌باشد. اگر علاقه‌مند به آشنایی با انواع جک های پنوماتیک مگنت‌دار فستو هستید، کافی است به صفحه اختصاصی “انواع جک پنوماتیک مگنت دار فستو” مراجعه کرده و مشخصات فنی و اطلاعات کامل محصولات را بررسی نمایید. برای دریافت مشاوره، استعلام موجودی یا ثبت سفارش، تیم فروش ما در پنوماتیک هاب با افتخار آماده خدمت‌رسانی به شماست.
شرایط نصب و شروع به کار
🔹نیاز به تراز دقیق سطح نصب جهت هماهنگی با محور راهنمای داخلی
🔹استفاده از براکت‌های مقاوم برای مهار وزن جک و بار اعمالی
🔹پیشنهاد به استفاده از راهنمای جانبی یا استاپر خارجی در صورت بار زیاد
🔹بررسی دقیق وزن بار و مکانیزم eccentric جهت جلوگیری از شکست کوپل مغناطیسی
🔹نصب سوئیچ‌های موقعیت یاب در نقاط دلخواه برای تعیین زمان توقف
🔹توصیه به عدم استفاده در محیط‌های با شوک شدید یا لرزش‌های تصادفی بدون amortizer
______________________________________________________________________________________________________________________
مقایسه سیلندر پنوماتیک مدل CY1S
سری CY1L به دلیل گاید خطی، نسبت به CY1S (بلبرینگ لغزشی) تحمل بار و دقت بیشتری دارد، اما گران‌تر است. در مقایسه با CY1B (پایه)، CY1L برای بارهای سنگین‌تر و نصب بدون گاید خارجی مناسب‌تر است. نسبت به CY1H (گاید دقیق)، CY1L هزینه کمتری دارد، اما دقت آن کمی پایین‌تر است. در برابر CY1R (نصب مستقیم)، CY1L با گاید خطی ثبات بیشتری ارائه می‌دهد. در مقایسه با Festo DGC، CY1L تنوع سایز مشابهی (6-40 میلی‌متر) دارد، اما گاید خطی آن برای کاربردهای دینامیک بهینه‌تر است. نسبت به Parker OSP-P، CY1L برای بارهای متوسط تا سنگین و فضاهای محدود مناسب‌تر است.
مزیت اصلی CY1L گاید خطی برای بارهای سنگین، دوام بالا، و انعطاف‌پذیری در نصب.
