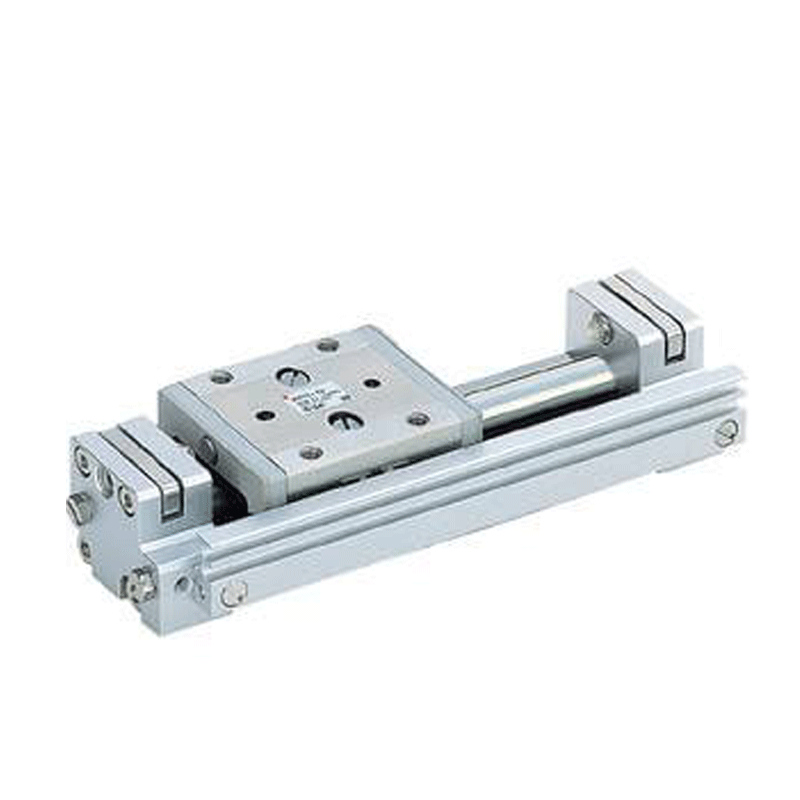

جک راهنمادار خطی اکچویتور پنوماتیکی دقیق با کورس بلند SMC مدل MXY
مدل MXY از سری Air Slide Table شرکت SMC، یک اکچویتور پنوماتیکی دقیق با کورس بلند و طراحی فوق‌فشرده است که برای جابه‌جایی‌های خطی در خطوط تولید صنعتی، به ویژه در فضای محدود، ایده‌آل می‌باشد. این مدل با استفاده از سیلندر Rodless مغناطیسی کوپل شده و راهنمای خطی داخلی، قابلیت حرکت نرم، کم‌صدا و بدون لرزش را فراهم می‌کند.
طراحی Rodless با کوپل مغناطیسی
استفاده از راهنمای خطی برای دقت و پایداری بالا
تنوع در استاپر: ضربه‌گیر لاستیکی، فلزی یا کمک فنر (Shock Absorber)
دارای سه حالت لوله‌کشی: افقی، محوری و متمرکز در یک سمت
دارای تنظیم کورس (Stroke Adjuster) تا 15mm
نصب اتو سوئیچ داخلی یا ریلی – سازگار با سوئیچ های D-F9، D-A9 و غیره
طراحی سبک و مقاوم با حداکثر گشتاور مجاز بالا (تا 28 N·m)
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | MXY |
| قطر داخلی | Ø6, Ø8, Ø12 mm |
کورس حرکتی | 50 تا 400 mm (بسته به مدل) |
| فشار کاری | 0.2 تا 0.55 MPa |
| فشار تست | 0.83 MPa |
| دمای کاری | 5 تا 60°C |
| نوع پورت | M3 (برای Ø12, Ø16) / M5 (برای Ø20, Ø25) |
| سرعت حرکت | 50 تا 500 mm/s |
| روانکاری | بدون نیاز به روغن (Non-lube) |
| نوع ضربه‌گیر | لاستیکی (Rubber Bumper) |
| موقعیت پورت‌ها | جلو، راست، چپ (Front, Right, Left) |
| نصب سوئیچ | انواع D-M9N, D-M9P, D-A9 و نسخه مقاوم به آب |
اگر در جست‌وجوی جک های پنوماتیک با کیفیت برتر و قیمت مقرون‌به‌صرفه برای سیستم‌های اتوماسیون صنعتی خود هستید، برند ایرماتیک گزینه‌ای ایده‌آل محسوب می‌شود. این برند به دلیل عملکرد پایدار و هزینه‌های اقتصادی، انتخابی محبوب در میان صنایع مختلف است. برای کسب اطلاعات بیشتر، می‌توانید به “صفحه لیست قیمت جک‌های پنوماتیک ایرماتیک” مراجعه کنید. همچنین، پنوماتیک هاب به‌عنوان تأمین‌کننده محصولات برندهای برجسته جهانی مانند SMC و Festo آلمان، آماده پاسخ‌گویی به نیازهای تخصصی شما در حوزه اتوماسیون صنعتی است. اگر مایل به آشنایی با انواع جک‌های پنوماتیک راهنمادار فستو هستید کافی است به “صفحه اختصاصی جک‌های راهنمادار فستو” سر بزنید و جزئیات فنی و مشخصات کامل محصولات را بررسی کنید. تیم فروش ما در پنوماتیک هاب با افتخار برای ارائه مشاوره، بررسی موجودی یا ثبت سفارش در کنار شماست.
ویژگی های نصب و راه‌اندازی
نصب از زیر یا بالا با پیچ رزوه دار یا سوراخ عبوری
دارای پین‌های موقعیت یاب برای نصب دقیق و تکرار پذیر
امکان استفاده از پیچ‌های استاپر (محدودکننده کورس)
نصب آسان اتو سوئیچ با شیار داخلی بدون نیاز به ابزار خاص
نصب امن و دقیق حتی در خطوط با ارتعاش یا سرعت بالا
______________________________________________________________________________________________________________________
کاربردها و مزایا
🟡 کاربرد در مونتاژ الکترونیکی، تجهیزات نیمه رسانا و رباتیک
🟡 مناسب برای جابجایی دقیق قطعات کوچک و سبک
🟡 طراحی فوق فشرده و عرض باریک تر از مدل‌های مشابه
🟡 قابل استفاده به‌عنوان جابه بر، توقف دهنده، پوزیشنر یا گیره پنوماتیک
🟡 دقت بالا در حرکت و توقف حتی با بار خارج از مرکز
🟡 عملکرد بی نیاز از روغن‌کاری و کم صداتر نسبت به سری‌های دیگر
___________________________________________________________________________________________________________________
تفاوت MXZ با مدل های مشابه
MXH : بزرگ تر، سنگین تر، با قابلیت بار بیشتر ولی فضای بیشتر اشغال می‌کند
MXS : پایداری کمتر، ابعاد کلی بزرگ تر، بدون طراحی یکپارچه
MXF : طراحی فوق فشرده‌تر ولی فاقد گزینه‌های متنوع پورت و طول کورس MXZ
MGP : مناسب بارهای سنگین تر ولی فاقد دقت و سبکی MXZ
