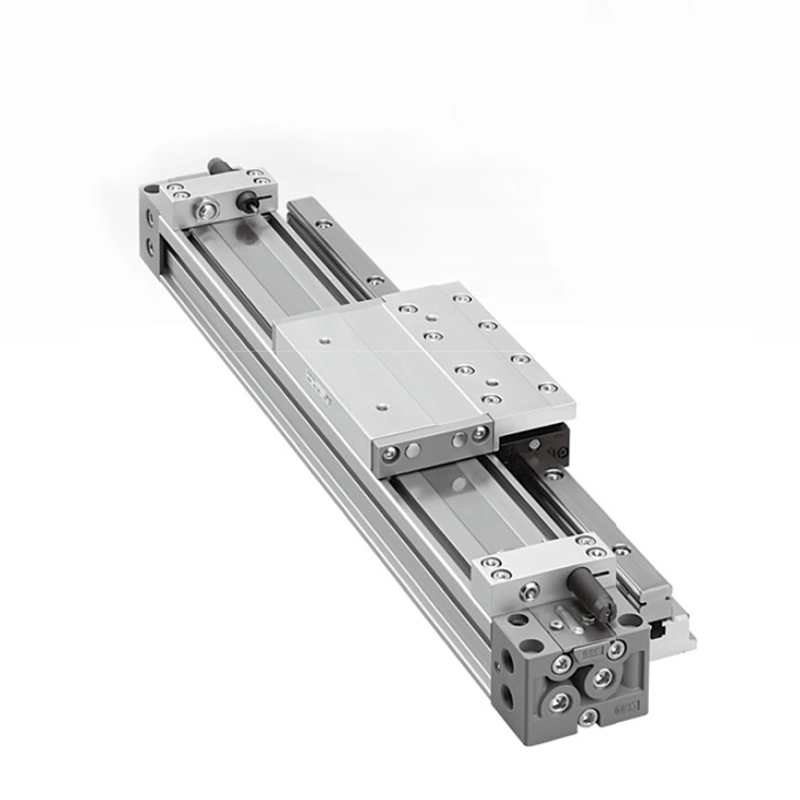

جک رادلس پنوماتیک SMC عملکرد دوطرفه مدل MY1H
جک پنوماتیک MY1H از SMC به‌عنوان یک راهکار حرفه‌ای برای حرکت خطی دقیق، در شرایطی طراحی شده که پایداری، تحمل مکانیکی و دقت در اولویت قرار دارد. راهنمای خطی داخلی، عملکردی مشابه با ریل‌های دقیق CNC ایجاد می‌کند و باعث می‌شود در طول مسیر حرکت، حتی در کورس‌های طولانی، هیچ‌گونه انحراف یا لرزشی رخ ندهد. MY1H انتخابی ممتاز برای پروژه‌هایی است که به سیستم‌های مکانیکی قابل اطمینان، طول عمر بالا و تکرار حرکتی دقیق نیاز دارند؛ مانند ربات‌های صنعتی، ماشین‌های مونتاژ دقیق، یا خطوط تست خودکار.
نقاط قوت مدل MY1H
✔ راهنمای خطی دقیق: مجهز به Linear Guide برای حرکت بسیار پایدار، روان و تکرارپذیر
✔ تحمل بار بالا: مناسب برای بارهای سنگین و شرایط با گشتاورهای خمشی و پیچشی
✔ بدنه مقاوم: طراحی مستحکم با عمر طولانی و مقاوم در برابر سایش
✔ حرکت بی لرزش: عملکرد نرم و بدون نوسان حتی در کورس‌های بلند
✔ قابلیت نصب سنسور: شیار اختصاصی برای نصب آسان و امن سنسورهای مغناطیسی
✔ پشتیبانی از کورس‌های بلند: تا ۵۰۰۰ میلی‌متر، بدون افت عملکرد
✔ قابلیت نصب چندجهته: نصب از بالا، پایین یا کنار بدون نیاز به تغییر در طراحی ماشین
✔ قابل استفاده در محیط‌های صنعتی دقیق: مناسب برای ماشین‌آلات CNC، مونتاژ دقیق و رباتیک
✔ سازگاری با یونیت‌های جانبی: مثل A/L/H برای تنظیم کورس و جذب ضربه
✔ طراحی ماژولار و قابل سرویس: امکان تعمیر، تعویض قطعات و نگهداری آسان
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| سری | MY1H |
| نوع عملکرد | دوطرفه (Double Acting) |
| قطر داخلی (Bore Sizes) | Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 mm |
| کورس قابل سفارش | 1 تا 5000 mm |
| فشار کاری | 0.1 تا 0.8 MPa |
| فشار تست | 1.2 MPa |
| سرعت عملکرد | 100 تا 1000 mm/s |
| نوع ضربه‌گیر | Air Cushion یا Rubber Bumper بسته به سایز |
| دمای کاری | 5°C تا 60°C |
| وزن تقریبی | بیشتر از مدل‌های MY1B و MY1M (به علت ریل تقویت‌شده) |
| راهنمای داخلی | Linear Guide با دقت بالا |
| پشتیبانی از سنسور | دارد (شیار مخصوص نصب و عبور کابل) |
مشخصات نصب و مونتاژ
نکات نگهداری و طول عمر قطعه
هر 6 ماه ریل راهنمای خطی را با گریس خشک سبک روان‌کاری کن.
سنسورها هر 1 میلیون سیکل چک شوند تا تأخیر نداشته باشند.
برای حفظ دقت، از ابزارهای نصب خارج از مرکز روی اسلایدر خودداری کن.
در محیط های پرفشار یا غبارآلود از نوار محافظ فولادی استفاده کن.
اگر به‌دنبال جک پنوماتیکی مقرون‌به‌صرفه برای بخش‌های مختلف سیستم اتوماسیون خود هستید، برند ایرماتیک می‌تواند گزینه‌ای مناسب و اقتصادی باشد. «مشاهده لیست قیمت جک پنوماتیک ایرماتیک» علاوه بر برند SMC، بخش فروش و بازرگانی پنوماتیک هاب آماده دریافت سفارش مشتریان گرامی برای تأمین جک‌های پنوماتیک از سایر برندهای اروپایی، از جمله فستو اصل آلمان می‌باشد.برای آشنایی با محصولات موجود، می‌توانید به صفحه “انواع جک پنوماتیک رادلس فستو” مراجعه فرمایید. در این صفحه اطلاعات فنی و مشخصات کامل محصولات در دسترس شما قرار گرفته است.در صورت نیاز به استعلام موجودی یا ثبت سفارش محصولات وارداتی، لطفاً با کارشناسان فروش پنوماتیک هاب تماس بگیرید.
مقایسه جک رادلس SMC مدل MY1H با سایر مدل های مشابه
- در مقایسه با مدل MY1B که فاقد راهنمای داخلی است، MY1H از نظر پایداری، تحمل گشتاور و دقت در سطح کاملاً بالاتری قرار دارد.
- MY1B بیشتر برای کاربردهای ساده و اقتصادی طراحی شده، در حالی که MY1H برای ماشین آلات صنعتی دقیق و حساس مناسب‌تر است.
- در برابر مدل MY1M که از یاتاقان لغزشی استفاده می‌کند، MY1H مزیت‌های قابل توجهی در کنترل حرکت، طول عمر و توانایی تحمل بارهای نامتقارن دارد.
- MY1M انتخاب مناسبی برای کاربردهای عمومی است، اما در شرایط سخت‌تر، MY1H ترجیح داده می‌شود.
- نسبت به مدل MY1C که از راهنمای غلطکی استفاده می‌کند، MY1H دارای دقت بیشتر اما سرعت عملکرد کمی پایین‌تر است.
- MY1C برای حرکت‌های سریع و نرم بهتر عمل می‌کند، اما MY1H در کنترل موقعیت و عملکرد پایدار در بارهای سنگین برتری دارد.
- در مقایسه با مدل MY1HT که نسخه تقویت‌شده و صنعتی‌تر MY1H است، می‌توان گفت MY1HT از نظر تحمل بار و گشتاور در حد بالاتری قرار دارد و برای پروژه‌های سنگین‌تر یا محیط‌های پرچالش طراحی شده. اما اگر نیازی به استحکام خیلی بالا نباشد، MY1H با هزینه کمتر همان دقت و عملکرد را ارائه می‌دهد.
