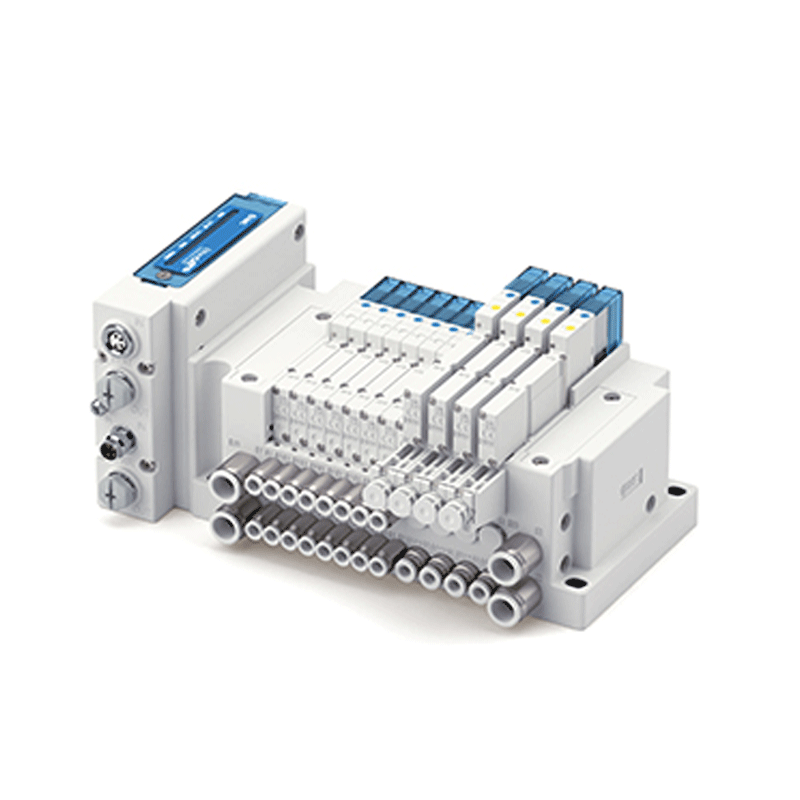

منیفولد شیر برقی پنوماتیک چهار وضعیتی SMC مدل JSY1A00 / JSY1B00 / JSY1C00

مدل‌های JSY1A00، JSY1B00 و JSY1C00، شیرهای ماژولار پنوماتیکی هستند که در قالب یک ماژول فشرده، دو عدد شیر 3 پورت را به‌ صورت مستقل و چهار وضعیتی ارائه می‌دهند. طراحی این مدل‌ها برای سیستم‌ هایی انجام شده که نیاز به کنترل دو عملگر مستقل، فرمان‌های موازی یا ترکیب عملکرد Normally Closed و Normally Open دارند. این سری با کاهش فضای نصب، سیم‌کشی و تعداد یونیت‌های مجزا، بهره‌وری سیستم را بالا می‌برند.

کاربردهای دقیق

🔸 مدل‌های JSY1A/B/C00 در مواردی استفاده می‌شوند که در یک بخش از سیستم، نیاز به دو فرمان هم‌ زمان یا مستقل وجود دارد. برای مثال:

کنترل هم‌ زمان دو گریپر پنوماتیک
کنترل دمنده و مکنده به‌طور موازی
فرمان دادن به دو پد مکش با رفتار متفاوت (N.C و N.O)
یا ترکیب عملگرهایی که یکی همیشه باز و دیگری همیشه بسته است.

🔸 هر مدل متناسب با نوع عملکرد اولیه شیر (N.C / N.O) طراحی شده:

JSY1A00 : هر دو شیر Normally Closed (N.C)
JSY1B00 : یکی N.C و یکی Normally Open (N.O)
JSY1C00 : هر دو شیر Normally Open (N.O)

______________________________________________________________________________________________________________________

مشخصات فنی اصلی

مشخصه	مقدار
مدل	JSY1A00 / JSY1B00 / JSY1C00
نوع عملکرد	4-Position, Dual 3-Port Valve
تعداد بوبین	2 بوبین (برای هر شیر یکی)
ولتاژ تغذیه	24V DC
توان مصرفی	0.2W
فشار کاری	0.15 تا 0.7 MPa
نوع شیر داخلی	N.C یا N.O یا ترکیبی
دمای کاری	-5 تا +50 درجه سانتی‌ گراد
کلاس حفاظت	IP40
زمان پاسخ	~ 9 میلی‌ ثانیه
سازگاری با منیفولد	JSY1000-E
سیال	هوای فشرده تصفیه‌شده (Dry air)

ویژگی‌های کلیدی

🔸 دو عملکرد مجزا در یک یونیت (Dual Solenoid 3-Port Valves)

🔸 طراحی فشرده برای صرفه‌ جویی در فضا و لوله‌کشی

🔸 کنترل مستقل یا هم‌ زمان دو عملگر

🔸 کاهش نیاز به ماژول و سیم‌کشی اضافه

🔸 مصرف برق بسیار پایین: فقط 0.2W در حالت نگه‌ دارنده

🔸 سازگار با سیستم‌ های کنترل دیجیتال (IO-Link، EtherCAT و…)

🔸 نصب آسان در ساختار منیفولد JSY1000-E

اگر به‌ دنبال شیر برقی پنوماتیک با کیفیت بالا و قیمت اقتصادی برای بهینه‌ سازی خطوط اتوماسیون صنعتی خود هستید، برند ایرماتیک می‌تواند گزینه‌ای قابل‌اعتماد برای شما باشد. این برند با ارائه محصولات با دوام و مقرون‌به‌صرفه، توانسته در میان مهندسان و فعالان صنعت جایگاه مناسبی پیدا کند. جهت مشاهده مشخصات فنی و اطلاع از آخرین قیمت‌ها، می‌توانید به صفحه ” لیست قیمت شیرهای برقی پنوماتیک ایرماتیک “ مراجعه نمایید. در همین حال، پنوماتیک هاب به‌ عنوان مرجع تخصصی تأمین تجهیزات برندهای مطرح جهانی از جمله SMC ژاپن و Festo آلمان، آماده ارائه مشاوره و پشتیبانی فنی در حوزه شیرآلات پنوماتیکی و سیستم‌ های کنترلی می‌باشد. اگرعلاقه‌مند هستید با سری‌های پیشرفته منیفولد شیربرقی پنوماتیک فستو آشنا شوید، پیشنهاد می‌کنیم سری به “صفحه اختصاصی شیرهای برقی فستو “ بزنید تا اطلاعات کامل‌تری در مورد ویژگی‌ها، کاربردها و مدل‌های موجود کسب کنید. همچنین تیم مشاوره فنی پنوماتیک هاب در کنار شماست تا در زمینه استعلام موجودی، انتخاب مدل مناسب و ثبت سفارش، سریع و دقیق راهنمایی‌تان کند.

تفاوت مدل‌ها با یکدیگر و سایر شیرها

🔷 JSY1A00 برای زمانی مناسب است که هر دو مسیر باید در حالت عادی بسته باشند (N.C).

🔷 JSY1B00 مناسب کاربردهای ترکیبی است؛ یکی از مسیرها همیشه باز و دیگری بسته.

🔷 JSY1C00 برای زمانی است که هر دو مسیر باید در حالت عادی باز باشند (N.O).

🔷 در مقایسه با مدل‌هایی مثل JSY1100 یا JSY1200، این مدل‌ها برای کنترل دو مسیر مستقل طراحی شده‌اند، نه کنترل رفت‌وبرگشت یک سیلندر. همچنین با اشغال فضای کمتر نسبت به دو شیر جداگانه، به‌صرفه‌تر و بهینه‌تر هستند.
