توضیحات
شیر دستی اهرمی پنوماتیک 5 پورت 1/4 اینچ 3 موقعیتی با مرکز تخلیه SMC
VHL211 شیر دستی پنوماتیکی سری VHL از برند SMC است که برای تخلیه اتوماتیک فشار از سیستم هنگام رها کردن اهرم طراحی شده است. این ویژگی از آسیب به تجهیزات و اپراتور جلوگیری می‌کند و سیستم را در حالت ایمن نگه می‌دارد. طراحی فشرده، تنوع در نوع عملکرد اهرم (فنری، دیتنت و قفل دار) و قابلیت نصب پنلی، این مدل را برای کاربردهای صنعتی بسیار مناسب کرده است.
ویژگی های کلیدی
- مقاوم در برابر گرد و غبار (دارای گردگیر)
- نصب مستقیم یا پنلی با فضای اشغالی کم
عملکرد 3-موقعیتی با مرکز تخلیه (Exhaust Centre)
قابلیت تخلیه خودکار هوا از خروجی‌ها در وضعیت میانی
سه نوع اهرم: فنری (S)، دیتنت (D)، قفل‌دار (W)
مناسب برای ایمنی بیشتر در زمان توقف دستگاه
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| مدل | VHL211 |
| نوع عملکرد داخلی | 3-موقعیتی مرکز تخلیه (Exhaust Centre) |
| نوع اهرم ها | S (فنری)، D (دیتنت)، W (دیتنت قفل‌دار) |
| تعداد پورت‌ها | 5 پورت |
| سایز پورت‌ها | 1/4 اینچ یا 1/8 اینچ |
| فشار کاری | -0.1 تا 1.0 MPa |
| دمای کاری | -10 تا +60 درجه سانتی گراد |
| سیال کاری | هوای فشرده (فیلتر شده و بدون روغن) |
| دبی هوا (P → A/B) | تا 692 L/min |
| دبی هوا (A/B → EA/EB) | تا 773 L/min |
نصب و راه‌اندازی
سایلنسر برای پورت‌های تخلیه توصیه می‌شود
در مدل‌های S و D، مونتاژ دسته و گردگیر لازم است
مدل W آماده نصب است (قفل ایمنی دارد)
نصب روی پنل یا مستقیم، با ضخامت پنل حداکثر 3.5mm
بررسی نشتی و تست دستی اهرم پیش از بهره‌برداری الزامی است
اتصال پورت‌ها طبق استاندارد: P (ورودی)، A/B (خروجی)، EA/EB (تخلیه)
اگر به دنبال شیر دستی اهرمی پنوماتیک با کیفیت مطلوب و قیمت مناسب برای بهبود عملکرد خطوط اتوماسیون صنعتی خود هستید، برند ایرماتیک می‌تواند انتخاب مناسبی باشد. این برند با ارائه محصولات مقرون‌به‌صرفه و بادوام، توجه بسیاری از مهندسان و متخصصان صنعت را به خود جلب کرده است. برای بررسی مشخصات فنی و اطلاع از قیمت‌ها، می‌توانید به صفحه ” لیست قیمت شیرهای دستی اهرمی ایرماتیک “ مراجعه کنید. همچنین، پنوماتیک هاب به عنوان تأمین کننده تخصصی برندهای معتبر جهانی مانند SMC و Festo، آماده ارائه مشاوره و پشتیبانی فنی در زمینه تجهیزات کنترلی و پنوماتیکی است. اگر به دنبال اطلاعات بیشتر درباره منیفولدهای پیشرفته شیر دستی فستو هستید، بازدید از صفحه اختصاصی ” محصولات شیر دستی اهرمی پنوماتیک فستو “ این برند را توصیه می‌کنیم. تیم مشاوره پنوماتیک هاب نیز در تمام مراحل انتخاب، استعلام و سفارش، همراه شما خواهد بود.
1 _ مزیت عملکردی Exhaust Centre (مرکز تخلیه)
در حالت وسط، پورت های A و B به تخلیه (EA/EB) متصل می‌شن.
این باعث آزاد شدن فشار داخلی جک‌ها و توقف نرم و ایمن حرکت می‌شه.
کاربرد ویژه: جلوگیری از گیرپاژ سیلندر در هنگام توقف یا خاموشی سیستم.
2 _ نگهداری و نکات مربوط به آلودگی محیط
شیر حاوی گریس داخلی کارخانه‌ای هست؛ در صورت ورود گردوغبار، ممکنه آلودگی وارد سیستم بشه.
→ نصب سایلنسر و گردگیر (Dust Boot) کاملاً توصیه می‌شه.در محیط‌هایی با روغن یا جرقه جوشکاری، حتماً باید محافظ فیزیکی برای بدنه شیر در نظر گرفته بشه.
3 _ جلوگیری از آسیب به دسته شیر
هرگونه فشار غیرمجاز (مثل ضربه، پیچاندن دسته، یا استفاده با ابزار) ممکنه باعث خرابی داخلی مکانیزم بشه.

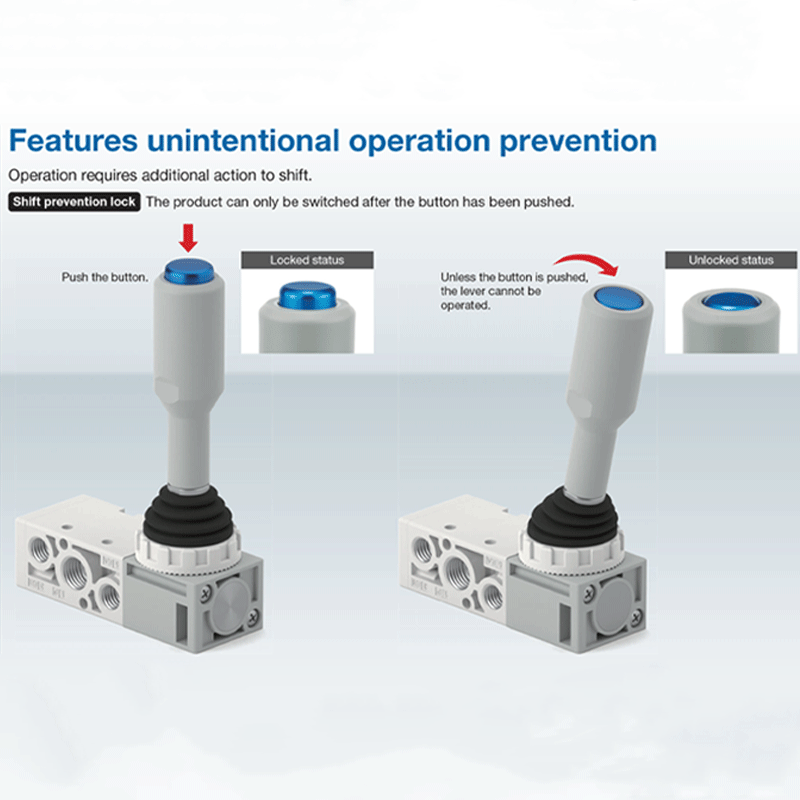

→ مخصوصاً در مدل قفل دار، حرکت دادن دسته بدون آزاد کردن قفل باعث شکستگی داخلی می‌شه.
4 _ موارد عدم استفاده (Limitations)
قابل استفاده فقط با هوای فشرده – برای سیالات دیگر مثل روغن، بخار یا گاز قابل اشتعال مناسب نیست.
نمی‌تونه برای فشار دائمی یا کاربردهای خلأ (Vacuum Holding) استفاده بشه، چون نشتی جزئی مجاز داره.
مناسب برای قطع اضطراری نیست مگر با اقدامات مکمل ایمنی.
_____________________________________________________________________________________________________________________
تفاوت با مدل های مشابه
- در مقایسه با VHL210 (مرکز بسته)، این مدل در موقعیت میانی باعث تخلیه فوری فشار از خروجی‌ها می‌شود که مناسب برای خاموشی ایمن و بی فشار سیستم است.
- در مقایسه با مدل VHL212 (دو وضعیتی)، کنترل دقیق‌تری دارد و برای ماشین‌هایی که نیاز به توقف ایمن بین سیکل‌ها دارند بسیار مفید است.
