شیر برقی بلوکی پنوماتیک SMC مدل JSY1000-E

 مدل : Series JSY1000-E
ولتاژ شیرها : 24V DC
دمای کاری : 0 تا 60 درجه سانتی‌ گراد
قطر نازل اجکتور : Ø 0.7 و Ø 1.0 mm
محدوده فشار کاری : −100 kPa تا 0.7 MPa
 محدوده دمای کاری : −5 تا 50 درجه سانتی‌گراد

دانلود کاتالوگ فنی :

شناسه محصول: Series JSY1000-E دسته: ,

توضیحات

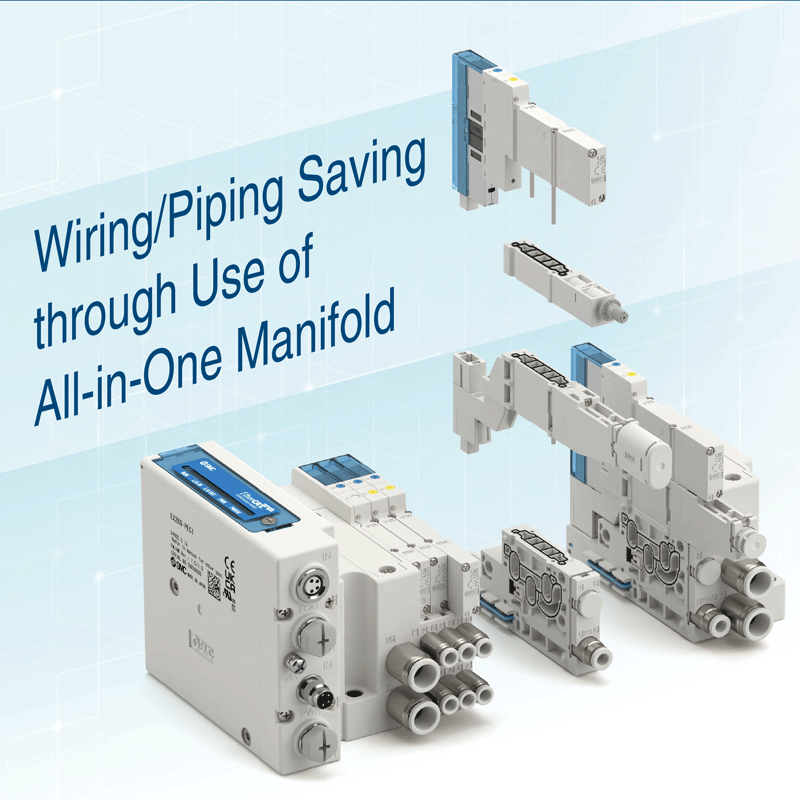

شیر برقی بلوکی پنوماتیک SMC هوشمند با اجکتور داخلی مدل JSY1000-E

منیفولد پنوماتیک JSY1000-E یک راهکار پیشرفته و یکپارچه برای کنترل همزمان شیرهای پنوماتیکی و مکش وکیوم است. این سیستم ترکیبی با کاهش نیاز به سیم‌کشی و لوله‌کشی مجزا، فضای نصب را تا ۶۴٪ و وزن را تا ۴۲٪ نسبت به مدل‌های سنتی کاهش می‌دهد. با استفاده از اجکتورهای کم‌مصرف، سنسورهای فشار داخلی و قابلیت اتصال سریع، این سری گزینه‌ای ایده‌آل برای سیستم‌های اتوماسیون، جابجایی قطعات، بسته‌بندی و ربات‌های صنعتی محسوب می‌شود.


ویژگی‌های کلیدی

🔶 قابل نصب روی DIN Rail یا مستقیم

🔶 کاهش چشمگیر در سیم‌کشی و لوله‌کشی

🔶 کاهش مصرف هوا تا ۹۰٪ با قابلیت Energy Saving

🔶  سازگاری با پروتکل‌های IO-Link، EtherCAT، PROFINET

🔶 دارای سنسور فشار داخلی برای مانیتورینگ دقیق

🔶 اجکتور با صداگیر معمولی یا مدل کم‌صدا (Selectable)

🔶 نصب سریع بدون ابزار با قفل فشاری One-push Lock

🔶 طراحی ماژولار با قابلیت ترکیب اجکتور و شیر در یک سیستم

______________________________________________________________________________________________________________________

مشخصات فنی اصلی

مشخصهمقدار
مدل

 JSY1000-E

نوع سیال

هوا (Air)

محدوده فشار کاری −100 kPa تا 0.7 MPa
دمای کاری −5 تا 50 درجه سانتی‌ گراد
تحمل لرزش 30 m/s²
نوع نصب بدون محدودیت جهت
نوع حفاظت IP40
ولتاژ شیرها 24V DC
مصرف برق شیر 0.2W (حالت نگهدارنده)، 0.5W (حالت لحظه‌ای)
تعداد ایستگاه‌ها 2 تا 24 ایستگاه
قطر نازل اجکتور Ø 0.7 و Ø 1.0 mm
صدای خروجی اجکتور
58–80 dB (بسته به مدل)
مکش حداکثر
-90 kPa
دبی مکش تا 21 لیتر بر دقیقه (ANR)

راهنمای نصب و بهره‌ برداری

  1. قابلیت نصب روی ریل DIN یا نصب مستقیم (طبق نیاز پروژه)
  2. اتصالات فشاری One-touch برای ورود و خروج هوا و وکیوم
  3. تنظیم دبی تخلیه وکیوم از طریق واحد کنترل قابل انتخاب
  4. سیستم Pilot Air Control برای ایمنی در شرایط اضطراری
  5. ماژول‌های ارتباطی قابل نصب (SI Unit) بدون نیاز به سیم‌کشی دستی
  6. نصب بدون ابزار و امکان افزایش یا کاهش تعداد ایستگاه‌ها با سرعت بالا
  7. مونتاژ ماژولار: اجزای شیر و اجکتور به صورت بلوکی روی منیفولد سوار می‌شوند.

اگر به‌ دنبال شیر برقی پنوماتیک با کیفیت بالا و قیمت اقتصادی برای بهینه‌ سازی خطوط اتوماسیون صنعتی خود هستید، برند ایرماتیک می‌تواند گزینه‌ای قابل‌اعتماد برای شما باشد. این برند با ارائه محصولات با دوام و مقرون‌به‌صرفه، توانسته در میان مهندسان و فعالان صنعت جایگاه مناسبی پیدا کند. جهت مشاهده مشخصات فنی و اطلاع از آخرین قیمت‌ها، می‌توانید به صفحه  ” لیست قیمت شیرهای برقی پنوماتیک ایرماتیک “ مراجعه نمایید. در همین حال، پنوماتیک هاب به‌ عنوان مرجع تخصصی تأمین تجهیزات برندهای مطرح جهانی از جمله SMC ژاپن و Festo آلمان، آماده ارائه مشاوره و پشتیبانی فنی در حوزه شیرآلات پنوماتیکی و سیستم‌ های کنترلی می‌باشد. اگرعلاقه‌مند هستید با سری‌های پیشرفته منیفولد شیربرقی پنوماتیک فستو آشنا شوید، پیشنهاد می‌کنیم سری به “صفحه اختصاصی شیرهای برقی فستو “ بزنید تا اطلاعات کامل‌تری در مورد ویژگی‌ها، کاربردها و مدل‌های موجود کسب کنید. همچنین تیم مشاوره فنی پنوماتیک هاب در کنار شماست تا در زمینه استعلام موجودی، انتخاب مدل مناسب و ثبت سفارش، سریع و دقیق راهنمایی‌تان کند.

 تفاوت با مدل های مشابه

 در مقایسه با سیستم‌ های سنتی که اجکتور، شیر، فیلتر و سنسور به‌ صورت جداگانه نصب می‌شوند، مدل JSY1000-E همه این اجزا را در یک ماژول فشرده و هوشمند ارائه می‌دهد. این موضوع باعث:

  • کاهش فضای نصب تا ۶۴٪

  • کاهش وزن کلی سیستم تا ۴۲٪

  • کاهش مصرف هوا (بخصوص در حالت Energy Saving)

  • پشتیبانی از پروتکل‌های صنعتی دیجیتال (بر خلاف مدل‌های قدیمی‌تر)

همچنین برخلاف مدل‌های ساده‌تر مانند JSY1000 پایه، این نسخه (JSY1000-E) با اجکتور داخلی و سیستم وکیوم همراه است و امکان مدیریت پیشرفته‌ی فرایند مکش و رهاسازی قطعات را فراهم می‌کند.

_____________________________________________________________________________________________________________________

عملکرد ترکیبی این محصول

  • اجکتور برای ایجاد وکیوم

  • سنسور فشار داخلی برای مانیتورینگ

  • سیستم کنترل سیگنال (از طریق SI Unit)

  • ترکیب شیر پنوماتیکی (مانند 3 یا 4 پوزیشن، 5 پورت)
  • یونیت کنترل فشار خلبانی (Pilot Air Control Unit)

  • سیستم تنظیم تخلیه وکیوم (Vacuum Release Adjustment)

_____________________________________________________________________________________________________________________

مدل‌ های موجود

1. شیرها (Solenoid Valves):

  • JSY1100 – 2-position Single

  • JSY1200 – 2-position Double

  • JSY1300 – 3-position Closed Center

  • JSY1E00 / JSY1P00 – 4-position 5-port (Vacuum Release)

  • JSY1A00 / JSY1B00 / JSY1C00 – 4-position dual 3-port

2. اجکتورها (Spacer Type Ejectors):

  • JSY11M-EP-1A-07S

  • JSY11M-EP-3VA-07S

  • JSY11M-EP-4VA-07S

  • هر مدل دارای سایز نازل 0.7 یا 1.0 میلی‌متر با انتخاب‌های:

    • صداگیر استاندارد

    • صداگیر کم‌صدا

    • واحد تنظیم دبی تخلیه وکیوم (optional)

3. ماژول‌های ارتباطی و SI Units:

  • EX260 برای EtherCAT / PROFINET / IO-Link
