سیلندر قلمی استاندارد قطر 8 و کورس 60 میلی متر با عملکرد دوطرفه SMC
سیلندر پنوماتیک C85-8-60 با قطر داخلی 8 میلی متر و کورس 60 میلی‌متر، انتخابی ایده‌آل برای کاربردهایی است که نیاز به جابجایی دقیق در مسافت متوسط و فضای محدود دارند. این مدل با طراحی باریک و سبک، پاسخ‌دهی سریع و نصب آسان، گزینه‌ای مناسب برای سیستم‌های اتوماسیون سبک، تجهیزات مونتاژ، ربات‌های کوچک و ماشین‌آلات صنعتی با محدودیت فضا است. عملکرد دوطرفه، پشتیبانی از سنسور موقعیت مغناطیسی و عدم نیاز به روغن‌کاری، از دیگر مزایای کلیدی این مدل هستند.
ویژگی های کلیدی محصول
🟣 وزن سبک و نصب آسان با انواع براکت استاندارد
🟣 بدنه آلومینیومی آنودایز شده برای مقاومت در برابر خوردگی
🟣 شافت استیل ضدزنگ مناسب برای محیط‌های مرطوب یا صنعتی
🟣 ضربه‌گیر لاستیکی (Rubber bumper) برای کاهش صدا و لرزش
🟣 طراحی باریک و استاندارد ISO 6432 برای فضاهای محدود صنعتی
🟣 عدم نیاز به روغن‌کاری (Non-lube) = کاهش هزینه و نگهداری آسان
🟣 مگنت داخلی جهت پشتیبانی از سنسورهای مغناطیسی (Auto switch)
🟣 رزوه اتصال M5x0.8 یا G1/8 برای اتصال سریع به شبکه پنوماتیکی
🟣 عملکرد دوطرفه (Double Acting) با کورس 60 میلی‌متر برای حرکت نرم و کنترل‌شده
______________________________________________________________________________________________________________________
مشخصات فنی اصلی
| مشخصه | مقدار |
| سری | C85 /C75 |
| قطر داخلی (Bore) | 8 میلی متر |
| طول کورس | 60 میلی متر |
| نوع عملکرد | دو طرفه (Double Acting) |
| فشار کاری | 0.1 تا 0.7 مگاپاسکال |
| نوع ضربه گیر | ضربه‌گیر الاستیکی (Rubber bumper) |
| حداکثر فشار | 1.0 مگاپاسکال |
| دمای کاری | 5- تا 60 درجه سانتی گراد (در صورت استفاده از سوئیچ) |
| سرعت کاری | 100 تا 500 میلی متر بر ثانیه |
| نوع سنسور قابل نصب | مغناطیسی (Auto switch available) |
| نیاز به روانکاری | ندارد |
| مقاومت خوردگی | CRC 2 |
| نوع رزوه پورت | M5x0.8 یا معادل G1/8 اینچ |
نحوه استقرار و راه اندازی
🟠 سازگاری بالا با سیستم‌های پنوماتیکی استاندارد
🟠 قابل استفاده در تمام موقعیت‌های افقی و عمودی
پنوماتیک هاب به عنوان یکی از معتبرترین مراکز تأمین، پخش و فروش انواع جک پنوماتیک در ایران، مجموعه‌ای کامل از برندهای معتبر جهانی را در اختیار شما قرار داده است. علاوه بر محصولات برند SMC ژاپن، می‌توانید انواع جک های پنوماتیک از برند فستو اصل آلمان را نیز در صفحه اختصاصی “جک پنوماتیک قلمی فستو” مشاهده و بررسی فرمایید. همچنین اگر به دنبال گزینه‌ای اقتصادی و مقرون به صرفه هستید، جک های پنوماتیک قلمی ایرماتیک که با کیفیت درجه یک و استاندارد بالا در چین به سفارش پنوماتیک هاب تولید شده‌اند، می‌توانند انتخابی هوشمندانه برای پروژه‌های صنعتی شما باشند. برای اطلاع از آخرین قیمت های بروز شده و بررسی دقیق محصولات، از شما دعوت می‌کنیم به صفحه “لیست قیمت خرید جک های پنوماتیک قلمی” مراجعه نمایید. در صورت نیاز به مشاوره تخصصی یا ثبت سفارش، کارشناسان ما در پنوماتیک هاب آماده پاسخگویی به شما هستند.
کاربردهای کلیدی
1. سیستم‌های Pick & Place با دقت بالا
در ربات‌ها و تجهیزات مونتاژ اتوماتیک، برای برداشتن و قرار دادن سریع و دقیق قطعات کوچک استفاده می‌شود. کورس 60 میلی‌متر فضای حرکتی کافی برای جابجایی قطعات فراهم می‌کند.
2. خطوط مونتاژ قطعات الکترونیکی و مکانیکی
برای حرکت دادن، هل دادن یا جفت‌کردن قطعات ریز با دقت بالا؛ مخصوصاً در صنایع خودروسازی، لوازم خانگی و الکترونیک.
3. مکانیزم‌های باز و بسته شدن درب‌ها یا گیره‌ها
در دستگاه‌هایی مثل پالتایزرها، تجهیزات بسته‌بندی، یا درهای ایمنی اتوماتیک، برای حرکت نرم، سبک و مطمئن گیره‌ها یا درب‌ها.
4. تجهیزات تست کیفیت و بازرسی خودکار
برای اعمال فشار، تماس دادن سنسورها یا حرکت دادن قطعه به موقعیت تست با دقت بالا و تکرارپذیری بالا.
5. ماشین‌آلات صنایع غذایی و دارویی
به دلیل طراحی بهداشتی، بدون روغن‌کاری و عملکرد نرم، مناسب برای حرکات کوچک در محیط‌های حساس و تمیز.
6. اتوماسیون خطوط چاپ، لیبلینگ و بسته‌بندی سبک
در ماشین‌های برش یا تزریق لیبل، برای تنظیم موقعیت، فید کردن یا توقف جزئی قطعه با سرعت و ظرافت.
_____________________________________________________________________________________________________________________
چرا این کاربردها مهم‌اند؟
چون مدل 60×8:
هم کورس کافی برای حرکت‌های کاربردی داره (نه خیلی کوتاه، نه بیش‌ازحد بلند)
هم در فضاهای محدود نصب می‌شه
هم نیروی کافی برای کاربردهای سبک صنعتی تولید می‌کنه
و هم بدون نیاز به روغن‌کاری قابل استفاده‌ست = نگهداری کمتر، خرابی کمتر
_____________________________________________________________________________________________________________________
اطلاعات تخصصی
1_ طول کلی سیلندر (Overall Length)
مدل 8×60 معمولاً دارای طول کلی حدود 135 میلی‌متر است (بدنه + شافت در حالت جمع‌شده + کورس 60).
این کمک می‌کنه تا مهندس نصب بدونه چقدر فضا نیاز داره در حالت بسته یا باز کامل.
2_ وزن تقریبی سیلندر
وزن سیلندر C85-8-60 تقریباً 115 تا 130 گرم است.
این موضوع برای طراحی ربات‌ها، بازوهای مکانیکی یا قطعات متحرک اهمیت زیادی داره تا بار دینامیکی زیاد نشه.
3_ ظرفیت جذب انرژی در انتهای کورس
با وجود ضربه‌گیر لاستیکی، این سیلندر می‌تونه انرژی جنبشی حدود 0.1 تا 0.2 ژول رو در هر انتهای کورس جذب کنه.
در کاربردهایی با سرعت بالا یا برخورد پیستون، این نکته به جلوگیری از آسیب و صدا کمک می‌کنه.
4_ پشتیبانی از سنسورهای مختلف

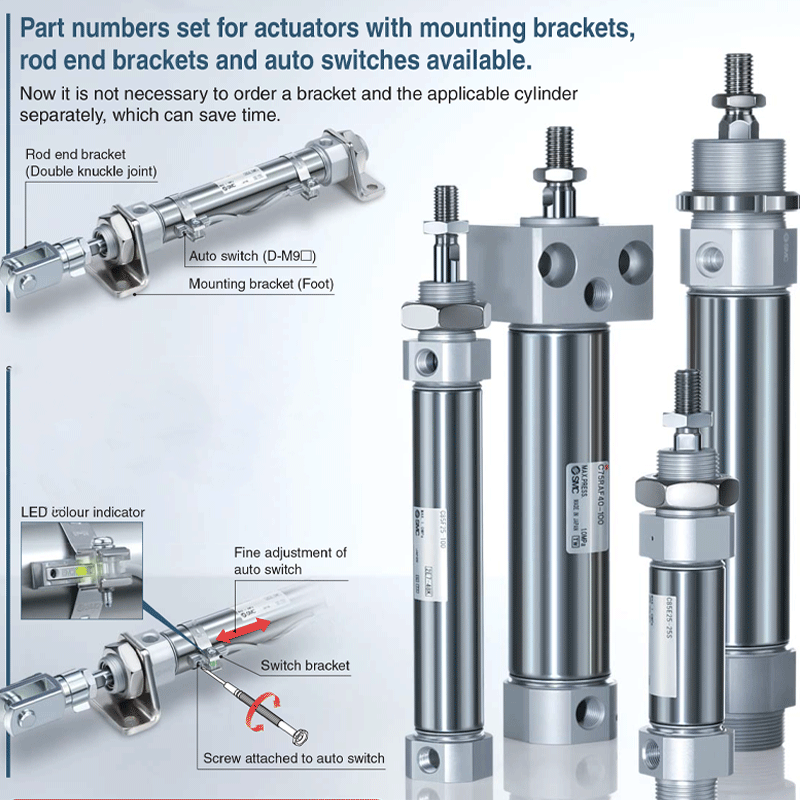

قابلیت نصب انواع سنسورهای مغناطیسی SMC سری D-M9، D-A9 و D-C7 رو داره.
مهمه بدونی سنسورها در شیار روی بدنه قرار می‌گیرن و با بست مخصوص قفل می‌شن.
5_ سفارشی‌سازی کورس غیراستاندارد
اگرچه 60 میلی‌متر کورس استاندارد هست، اما این سیلندرها قابل سفارش با کورس‌های غیرخطی و خاص مثل 57، 62 یا 68 میلی‌متر هم هستن (برای تطابق دقیق با فضای طراحی).
_____________________________________________________________________________________________________________________
تفاوت با سایر مدل های سری C85
- مدل C85-8-60 نسبت به مدل های مشابه با کورس کوتاه‌تر (مثل 20 یا 40 میلی متر) امکان جابجایی بیشتر در همان بدنه‌ی باریک 8 میلی متری را فراهم می‌کند، که در فضاهای باریک با نیاز به حرکت بلندتر بسیار ارزشمند است.
- در عین حال، نسبت به مدل های بزرگ‌تر (مثل C85-16-60)، مصرف هوای کمتر و وزن پایین‌تری دارد، که آن را برای سیستم‌های دقیق، سریع و کم‌مصرف مناسب‌تر می‌سازد. این مدل تعادل خوبی بین اندازه جمع‌وجور و عملکرد بلند کورس ارائه می‌دهد.
